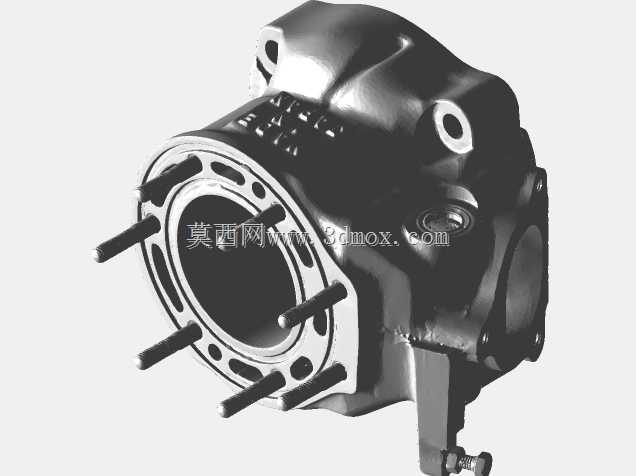

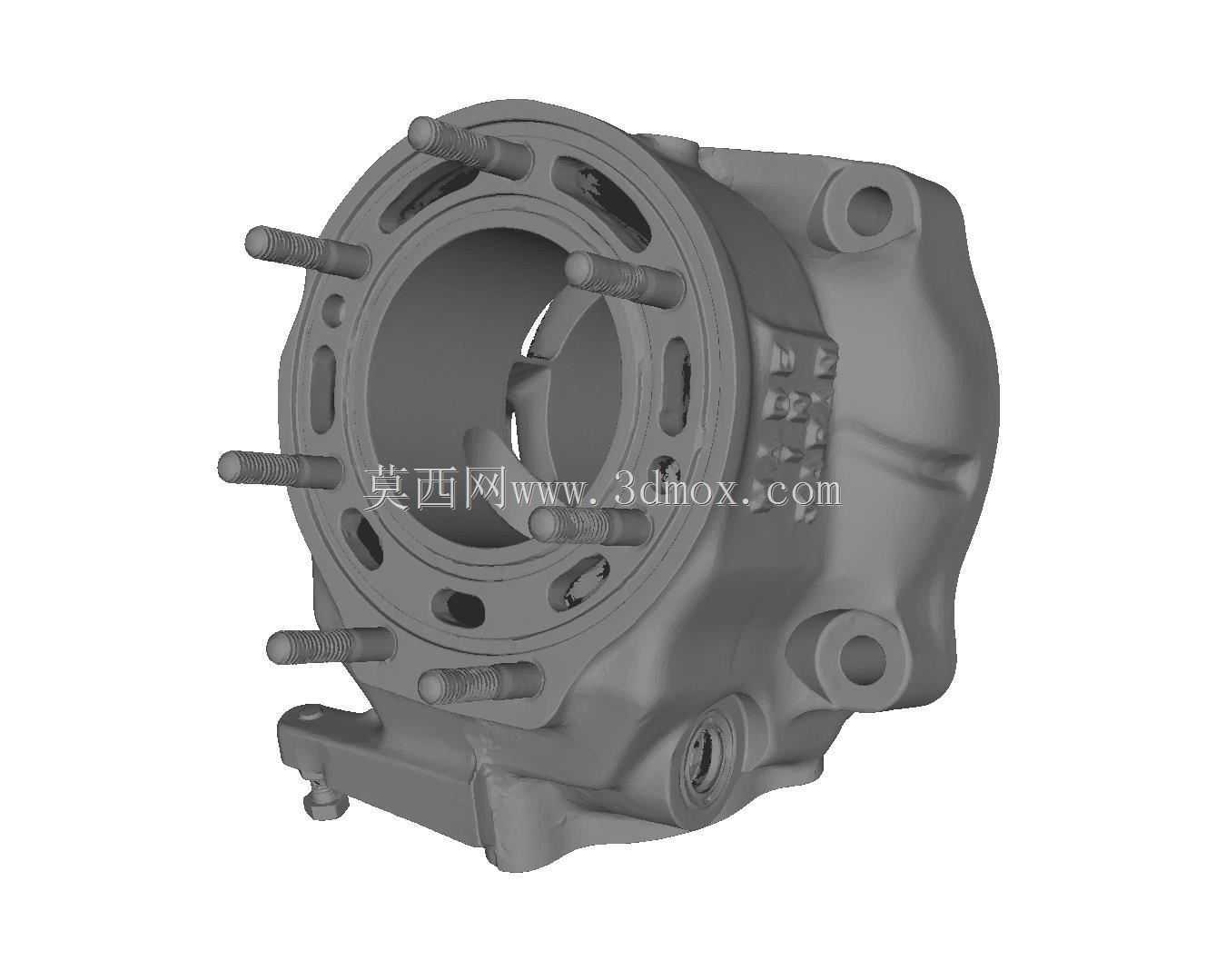

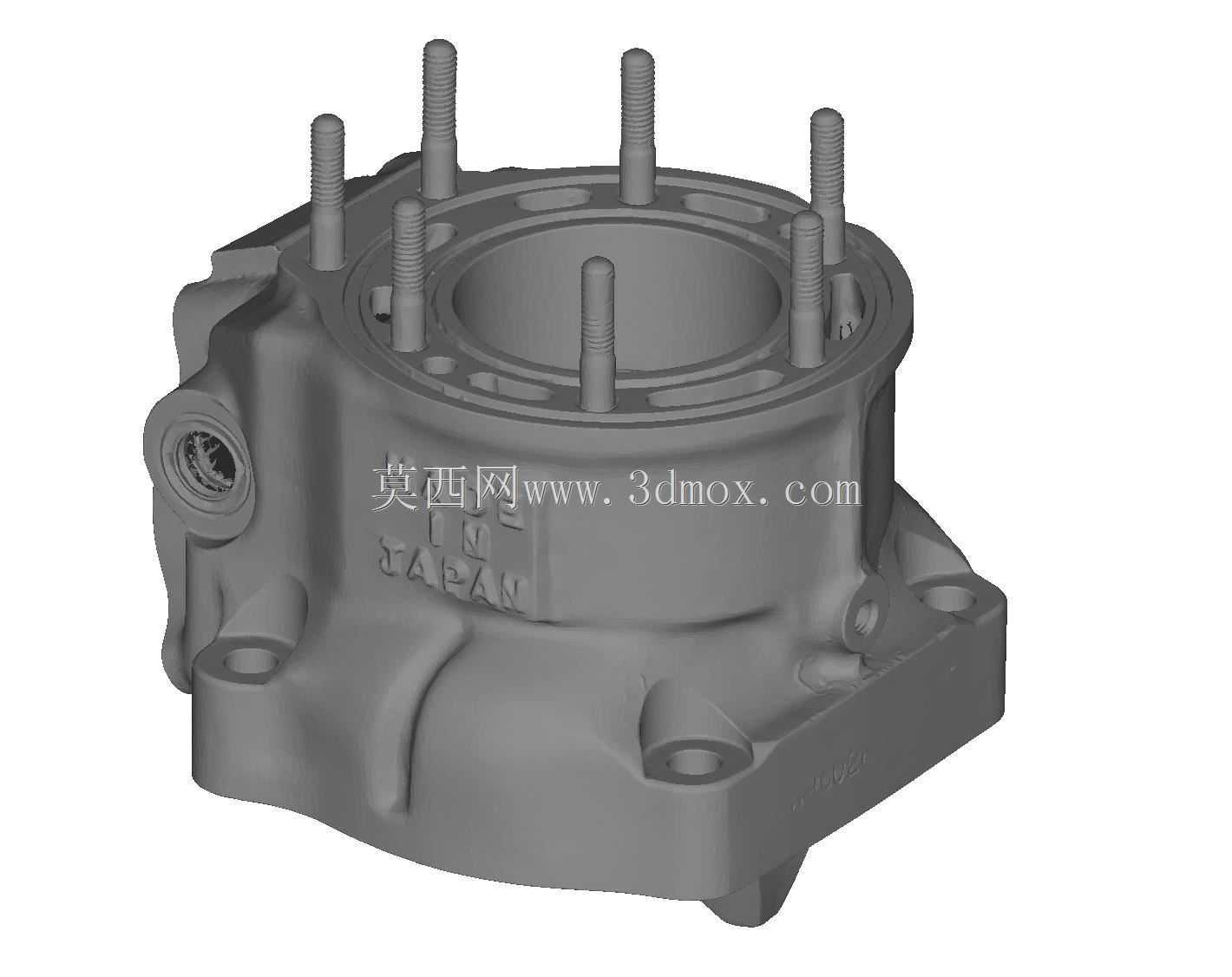

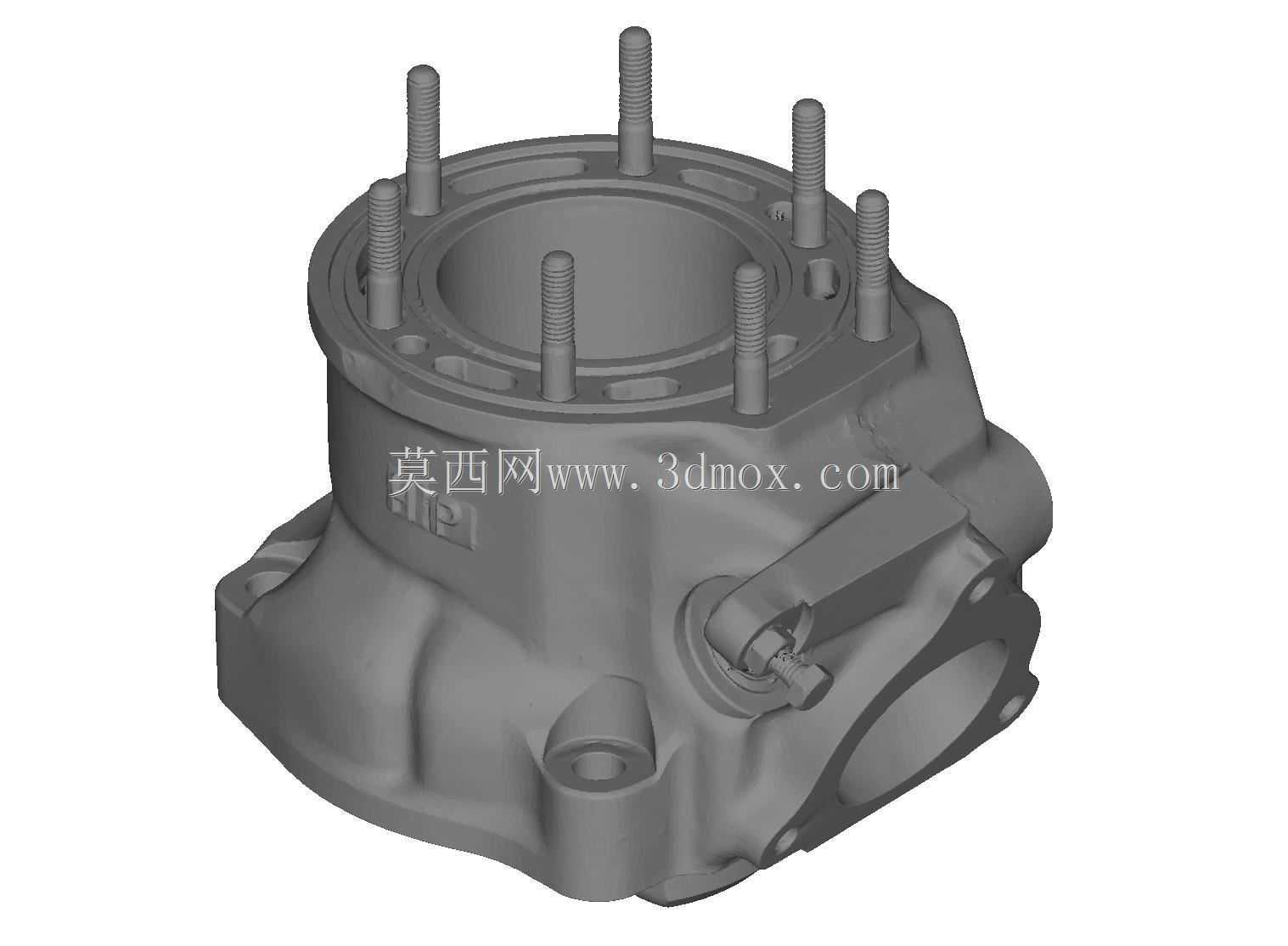

本田RS250二冲程发动机气缸扫描数模

　　该数模基于本田RS250二冲程赛车动力单元的气缸实体逆向扫描获取，完整还原了量产气缸的全部外部结构特征与安装接口细节，可直接用于赛车动力改装的结构匹配验证、二冲程发动机的教学拆解演示、同排量动力单元的逆向开发参考等场景。作为二冲程赛车发动机的核心承压部件，该气缸承担着混合气压缩、燃烧做功导向、活塞往复运动限位、缸头与曲轴箱连接定位的核心功能，其结构精度直接决定发动机的压缩比控制、密封性能与高转速工况下的运行稳定性。从结构设计来看，该气缸采用一体化铸铝基体，外壁布置有连续的散热鳍片结构，鳍片的排布密度与延伸长度完全匹配二冲程发动机高转速运行时的热负荷分布特征，排气侧热负荷集中区域的鳍片高度更高、间距更小，

　　可在赛车高速行进时利用迎面气流快速带走燃烧产生的热量，避免缸体过热引发的胀缸、密封失效等故障。缸体上端面均匀布置多根缸头固定螺柱，螺柱的位置度、伸出长度完全匹配原厂缸头的安装孔位与密封垫压紧行程，安装时可通过对角分步拧紧的方式保证缸垫受力均匀，避免高压燃气从结合面泄漏。缸体侧面集成有排气接口与扫气通道的外部轮廓，扫气通道的外壁过渡圆角完全贴合内部气道的走向，可在逆向建模时直接参考壁厚参数还原内部流道结构，为二冲程发动机的扫气效率仿真提供真实的结构基础。缸体下端的安装法兰面设置有多个定位销孔与曲轴箱固定螺栓孔，定位销孔与缸筒中心的位置公差控制在0.02mm以内，可保证气缸安装后与曲轴箱的同轴度，避免活塞往复运动时出现偏磨。

　　从安装边界来看，该气缸的缸筒内径为标准250cc排量级别的二冲程缸径参数，整体安装高度匹配RS250原厂曲轴的连杆行程，安装时无需修改曲轴箱的上部接口即可完成适配，缸体侧面的附件安装凸台可直接固定原厂的化油器接口、油管支架等附属部件，所有外部凸台的螺纹孔位置、深度均与原厂部件完全一致，改装替换时无需额外打孔加工。在实际工程应用中，该扫描数模可帮助改装厂商快速完成大排量改装缸体的匹配验证，通过对比原厂气缸的安装接口尺寸，可快速判断改装缸体是否需要调整安装位、是否存在与周边车架、散热部件的干涉问题；在职业院校的发动机教学场景中，该数模可用于3D打印教学教具，让学员直观了解二冲程赛车气缸与普通民用气缸的结构差异，

　　理解高转速动力部件的热管理设计思路；在逆向开发场景中，该数模可作为基础参考，帮助设计人员快速完成同类型二冲程气缸的结构建模，减少前期测绘的工作量，缩短产品开发周期。需要注意的是，该扫描数模还原的是成品气缸的外部形态，内部缸筒的珩磨纹理、表面镀层等微观特征未做完全还原，在用于性能仿真时需要结合实际的表面处理工艺参数设置对应的摩擦系数、热传导率参数，才能保证仿真结果的准确性。
