本田CR500二冲程赛车FMF排气弯管结构

　　而是经过排气谐振计算得出的管长设计——二冲程排气的有效管长直接对应压力波反射的时间周期，螺旋结构可以在有限的车身安装空间内，布置足够长度的膨胀腔管路，避免直管布局带来的管长不足、压力波反射时机错位问题。从结构细节来看，管路整体采用变径设计，从气缸排气口引出的初始段为小直径直段，用于快速导出高温高压废气，随后管路平滑过渡至大直径膨胀腔段，也就是二冲程排气俗称的“大肚子”结构，这个区域是压力波膨胀、反射的核心区域，管壁的曲面过渡全部采用大圆角顺滑处理，没有突兀的截面突变，避免废气在管路内部形成紊流、增加排气阻力，同时减少局部应力集中，提升管路在高强度越野工况下的抗振性能。安装边界方面，在越野摩托车赛事改装与零部件逆向开发领域，二冲程发动机的排气系统是直接影响动力输出特性的核心部件，不同于四冲程发动机排气系统仅承担废气导出、降噪的基础功能，二冲程发动机的排气弯管需要利用排气压力波的谐振效应，在特定转速区间实现扫气效率的提升，将未完全燃烧的混合气回压至气缸内，直接决定发动机的扭矩峰值区间、高转延伸性与油门响应速度，这也是专业越野赛事中车队会针对不同赛道特性定制排气系统的核心原因。本次呈现的排气结构，针对本田CR500这款经典大排量二冲程越野赛车开发，匹配FMF系列改装排气的性能取向，整体采用螺旋盘绕的弯管布局，这种布局并非单纯为了避让车架周边部件，

　　管路进气端的法兰接口严格匹配本田CR500气缸盖的排气口安装位，接口处的固定挂耳位置与原车安装点完全对齐，不需要额外改装车架即可完成装配，管路整体盘绕后的外轮廓尺寸充分考虑了越野摩托车的车身通过性，最低点离地间隙符合越野赛事的安全要求，不会在飞跳、穿越颠簸路面时出现磕碰地面的问题，管路外侧与车架、后减震器、油箱等周边部件的预留间隙满足热膨胀要求，避免高温排气管路烫损周边橡胶、塑料部件。从设计逻辑来看，这类螺旋式膨胀腔排气的设计，需要平衡多个维度的工程约束：首先是谐振性能要求，需要根据目标动力输出的转速区间，计算膨胀腔的容积、前后锥段的角度、尾段的收敛比，确保排气压力波在排气口关闭前刚好形成正压回波，

　　将扫气过程中溢出的新鲜混合气推回气缸，同时在排气口开启阶段形成足够的负压，帮助气缸内的废气快速排出；其次是空间约束，CR500作为单缸大排量越野赛车，发动机周边的布置空间非常紧凑，车架主梁、冷却系统、后悬挂连杆机构都占据了大量空间，螺旋盘绕的布局可以在不改变原车安装点的前提下，把所需长度的管路完整布置在车身侧面，同时将重量集中在车辆重心附近，减少越野骑行时的簧下重量偏移，提升操控灵活性；第三是耐用性要求，越野赛事中车辆会持续承受高频振动、飞跳冲击，管路的弯曲半径全部大于管材直径的1.5倍，避免弯管处出现管壁减薄、强度下降的问题，管路上的固定吊耳采用一体化焊接结构，安装点位置布置在管路振动节点处，减少长期振动带来的焊缝开裂风险。

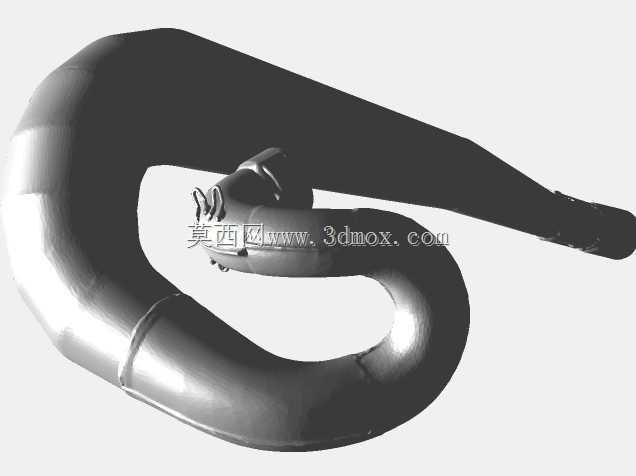

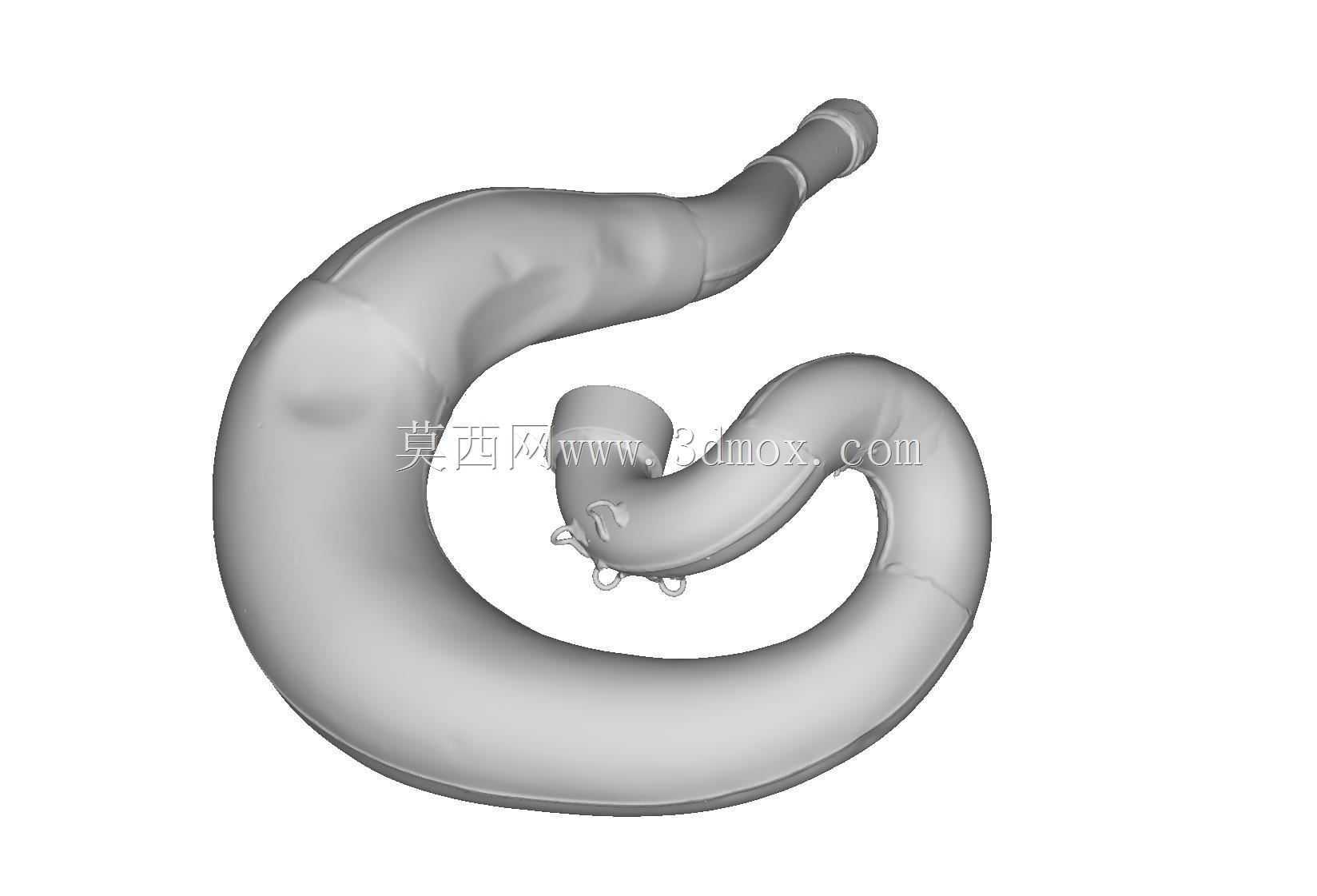

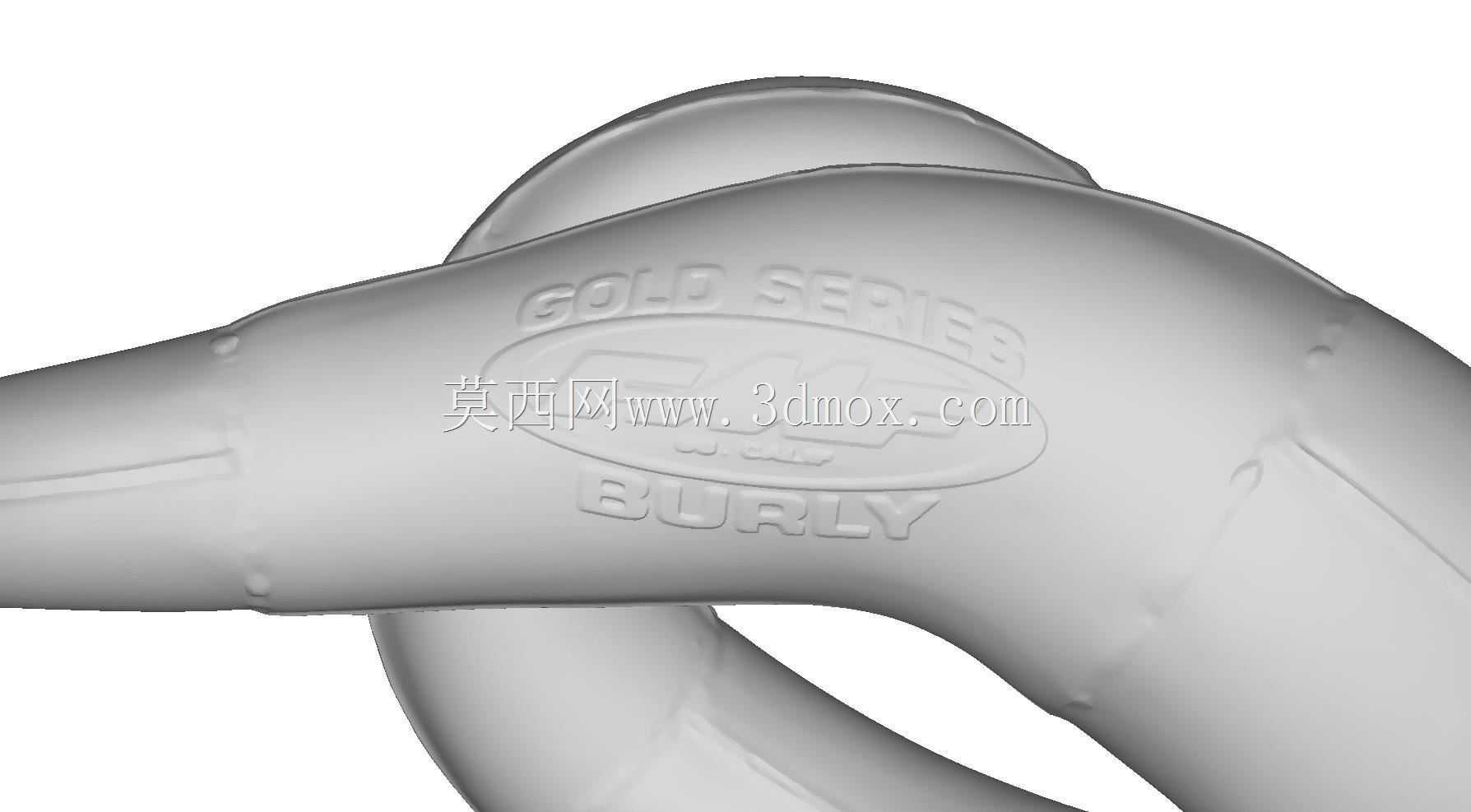

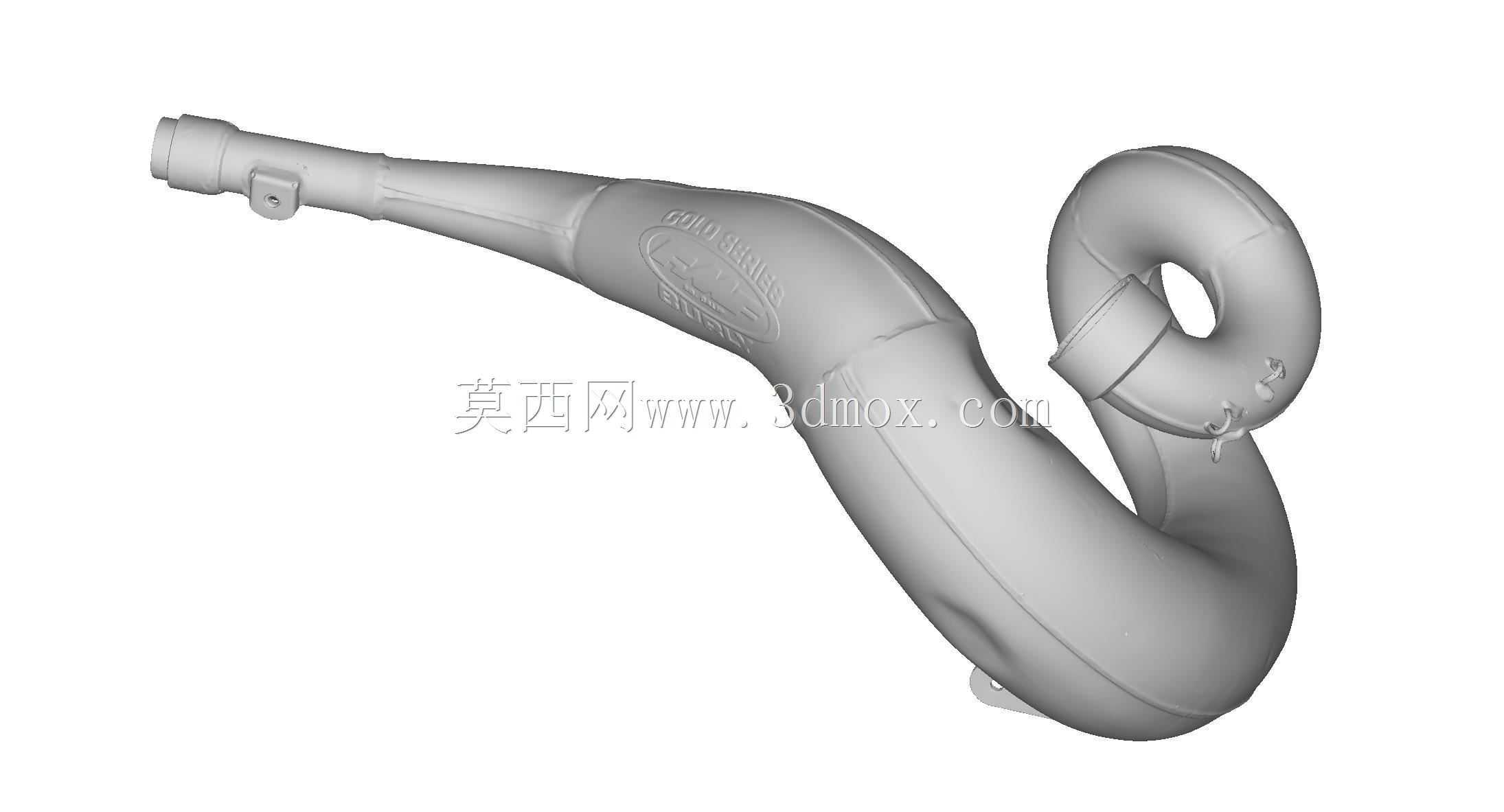

　　在实际使用场景中，这类改装排气主要用于场地越野赛、林道穿越等专业骑行场景，相比原厂排气，其膨胀腔的容积设计更偏向中高转动力输出，在发动机转速达到特定区间时可以形成明显的动力“爆点”，帮助车手在爬坡、飞跳起步时获得更强的动力支撑，同时螺旋布局的结构相比传统长直排气，在车辆侧倾、过弯时不会因为管路突出车身而刮蹭地面，提升复杂路况下的骑行安全性。从逆向建模的角度来看，这类通过三维扫描获取的排气结构，完整保留了实物的曲面特征，所有管壁的厚度变化、弯管处的形变、安装挂耳的位置都与实物完全一致，可直接用于改装件的开模生产、结构力学仿真、排气谐振模拟，不需要额外进行曲面重构修正，能够大幅缩短改装零部件的开发周期，避免传统手工测量建模带来的尺寸偏差，确保生产出的配件能够直接无损安装，同时达到与原版配件一致的动力性能表现。
