铃木RGV250摩托车发动机离合器侧盖结构

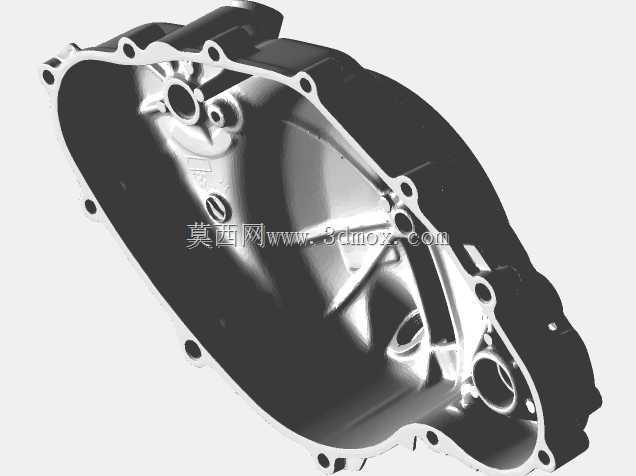

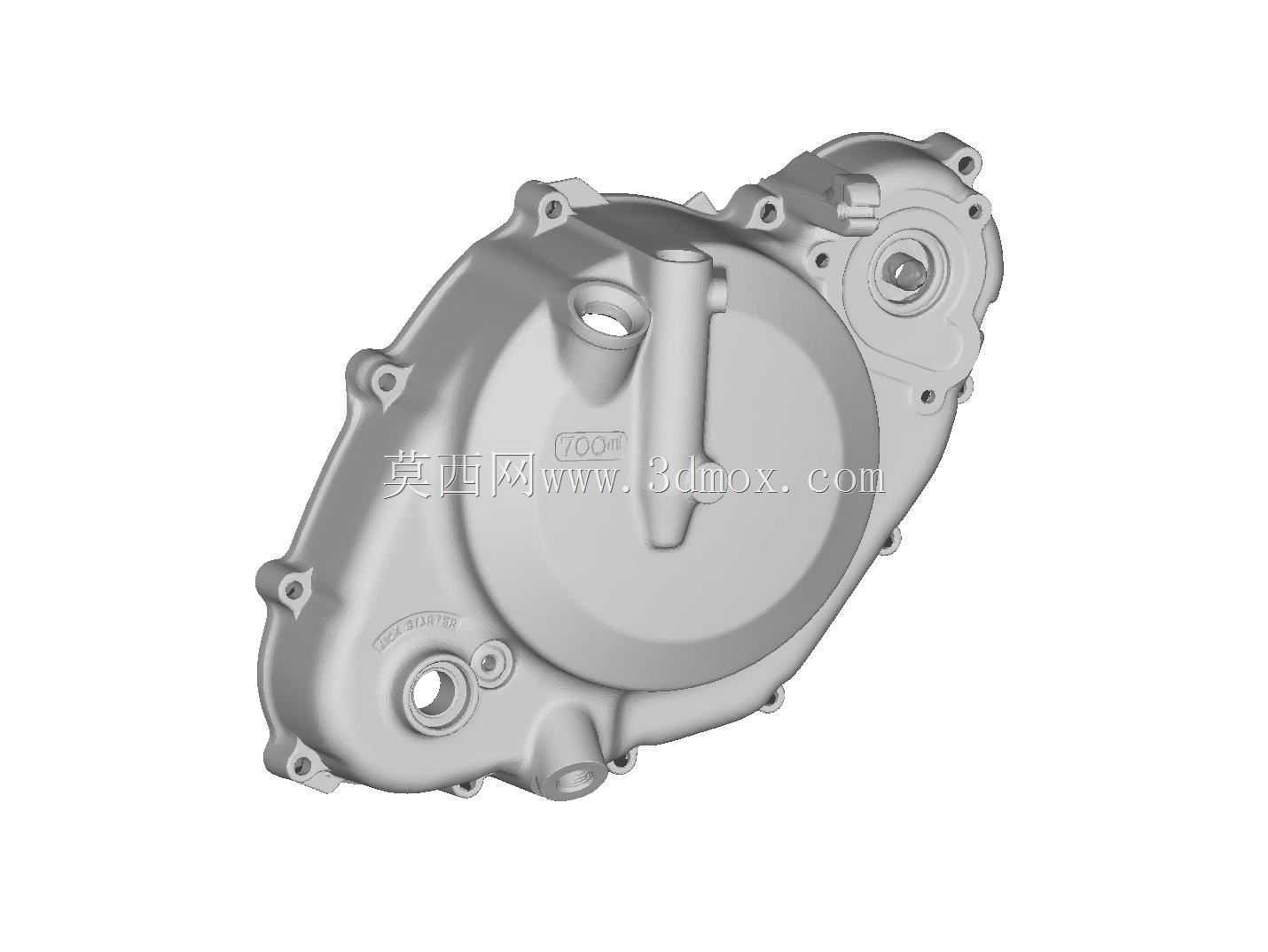

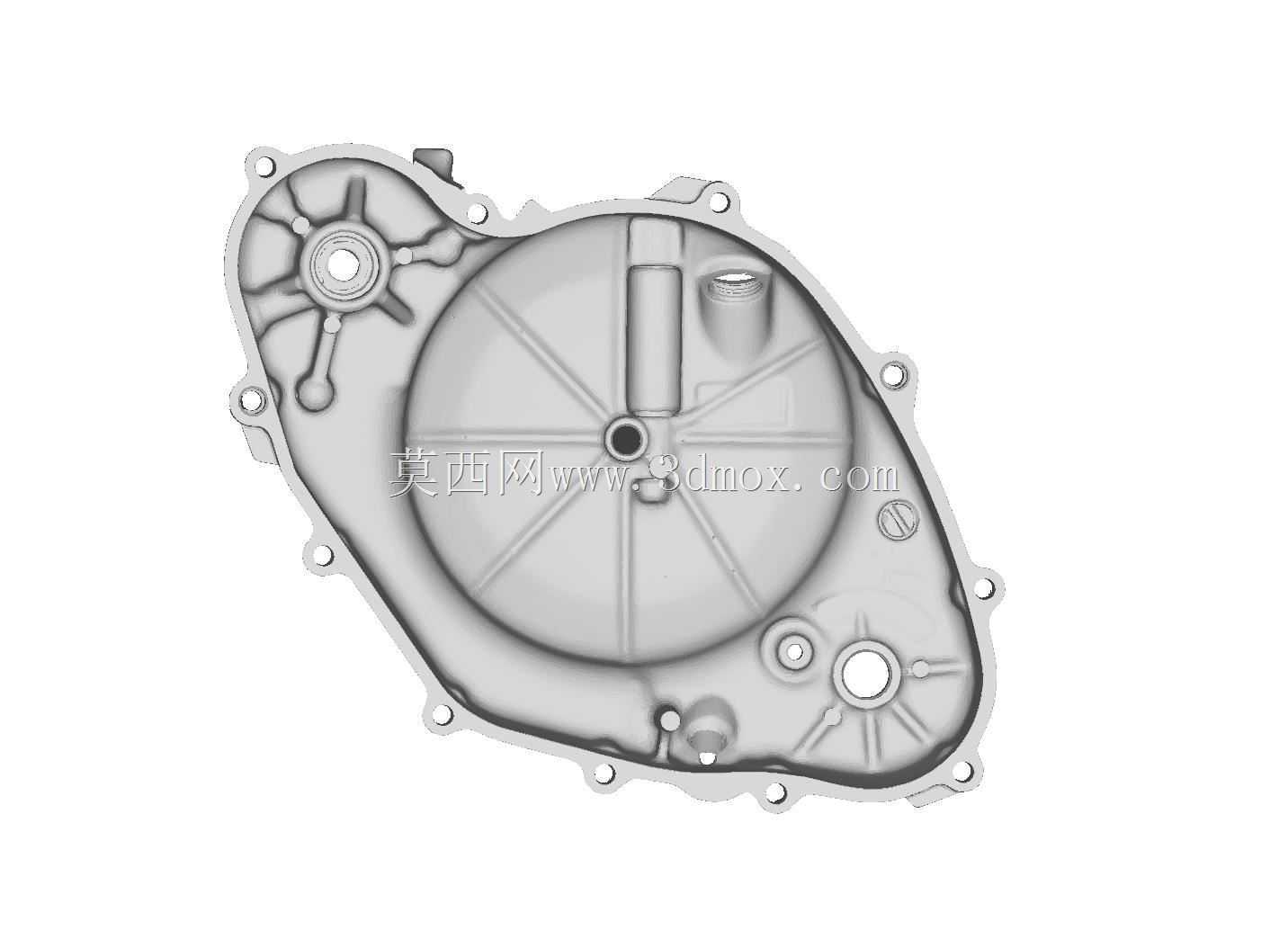

　　这款离合器侧盖是二冲程运动摩托车动力总成外侧的核心防护与功能集成构件，主要适配小排量高转赛道取向的动力单元，在整车动力系统中承担多重工程作用。从安装边界来看，该构件整体为不规则异形压铸结构，轮廓完全贴合发动机曲轴箱右侧的安装面，周圈分布的多个螺栓过孔位置精度直接决定装配后的密封性能，安装面的平面度公差需控制在0.05mm以内，避免长期高转运行下出现密封垫渗油问题。侧盖主体的圆形腔室直接包覆离合器总成的摩擦片组、压盘与分离机构，腔室深度经过精准核算，既为离合器组件预留足够的运动行程，又尽可能压缩动力单元的横向宽度，适配摩托车紧凑的车架布局，减少整车横向尺寸带来的过弯倾角限制。

　　在功能特性设计上，该构件集成了多个功能接口：侧盖上部的凸起管状结构为机油加注通道，通道内部的导流筋可引导机油精准流向离合器摩擦片区域，保证高转工况下摩擦片的润滑与散热，避免连续高负荷运行时摩擦片出现过热烧蚀；下部的两个同轴孔位分别对应离合器分离推杆的过孔与转速传感器安装位，分离推杆孔内置的油封槽可直接安装标准骨架油封，无需额外加装密封座，减少装配工序与潜在渗漏点；侧盖边缘的多个小直径凸台为定位销孔位，装配时先通过定位销与曲轴箱定位，再紧固周圈螺栓，可有效避免装配错位导致的密封失效。

　　从结构设计思路来看，该构件采用高压压铸铝合金材质，在保证整体刚度的前提下尽可能控制壁厚，主体壁厚均匀控制在3mm左右，在螺栓安装位、轴承支撑位等受力区域做局部加厚处理，通过放射状加强筋连接受力点与主体结构，既避免压铸过程中出现壁厚不均导致的缩孔、冷隔缺陷，又能在离合器分离、发动机高转振动的工况下保证结构强度，不会出现共振开裂问题。侧盖外表面的非配合区域做了轻微的纹理处理，既掩盖压铸过程中可能出现的轻微表面缺陷，又能在日常使用中减少划痕的视觉影响，配合区域则预留了0.2mm的机加工余量，压铸成型后仅对安装密封面、油封孔、传感器安装位做精加工，大幅降低加工成本与生产周期。

　　在实际应用场景中，这类离合器侧盖除了作为原厂替换配件使用外，也是摩托车改装、赛车维修领域的常用备件，其扫描获取的三维数据可用于改装透明离合器盖的逆向开发，也可作为离合器改装升级时的干涉校核基准——当更换大直径多片离合器套件时，可直接基于该三维模型测量腔室内部的径向与轴向空间，判断改装件是否存在安装干涉，无需反复拆解发动机做实物试装，大幅缩短改装开发周期。同时该模型的网格结构保留了原构件的所有细节特征，包括加强筋的走向、安装凸台的高度、接口的倒角尺寸，可直接用于有限元分析，模拟不同螺栓预紧力下的盖体变形量，以及高转振动工况下的应力分布，为后续的轻量化改装、结构优化提供精准的数据基础。需要注意的是，该构件的所有安装孔位均与曲轴箱的对应位置一一对应，任意一个孔位的位置偏差超过0.1mm都可能导致装配时螺栓无法顺利穿入，或是密封面压紧力不均出现渗漏，因此逆向建模或复刻生产时，需重点保证周圈安装孔的位置度公差，以及密封面的平面度要求。
