手动式管子切割器结构设计方案

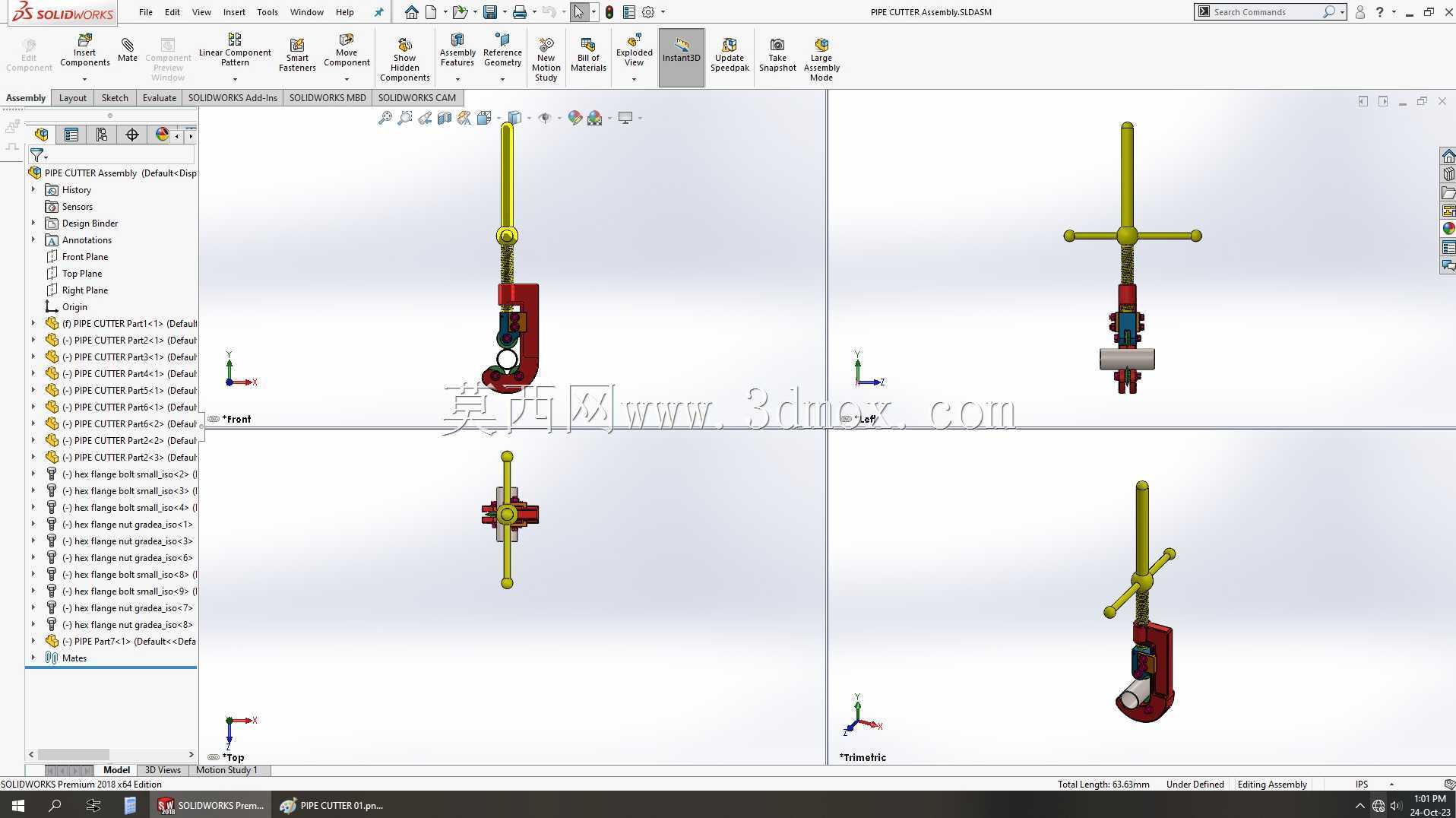

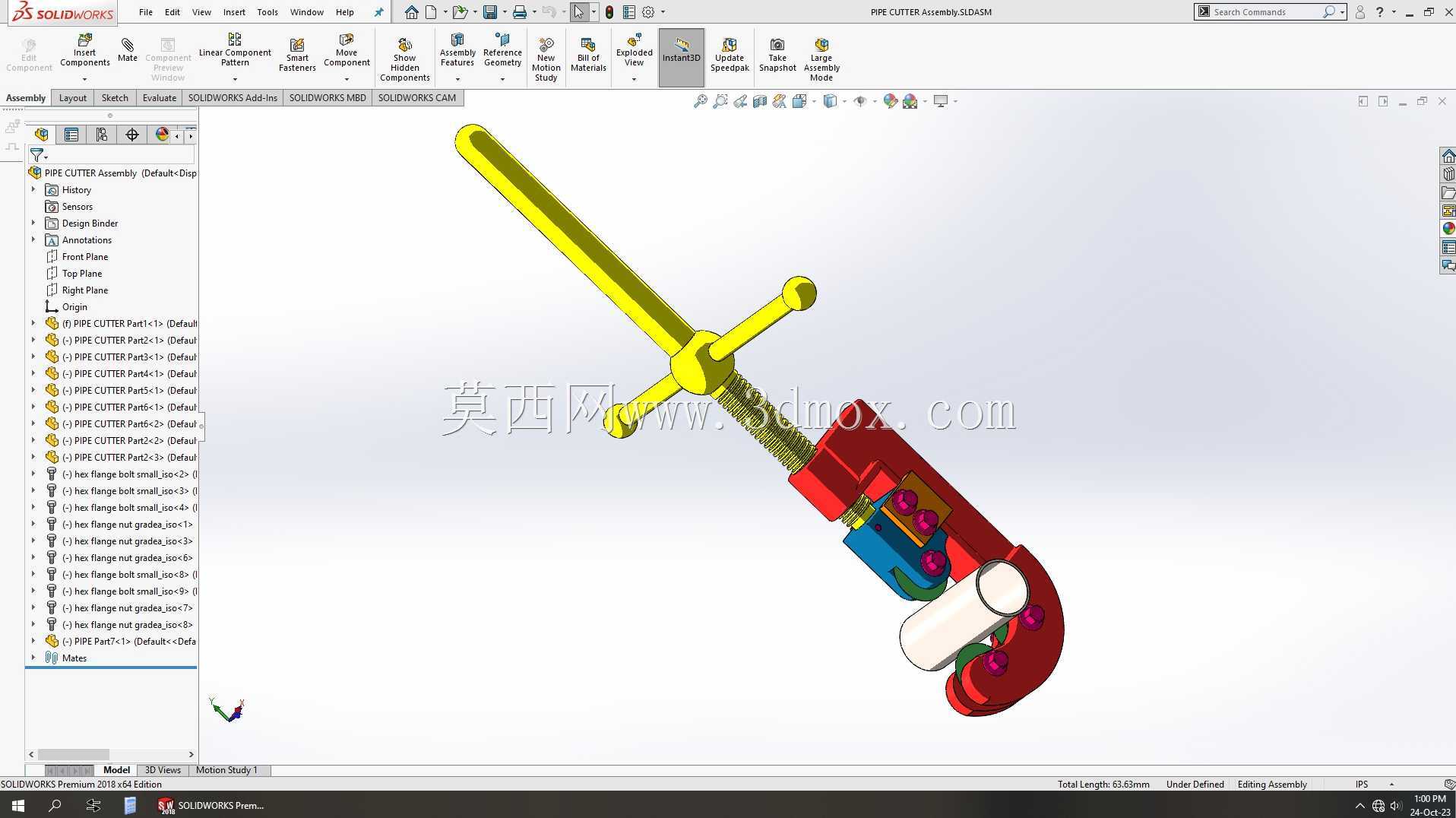

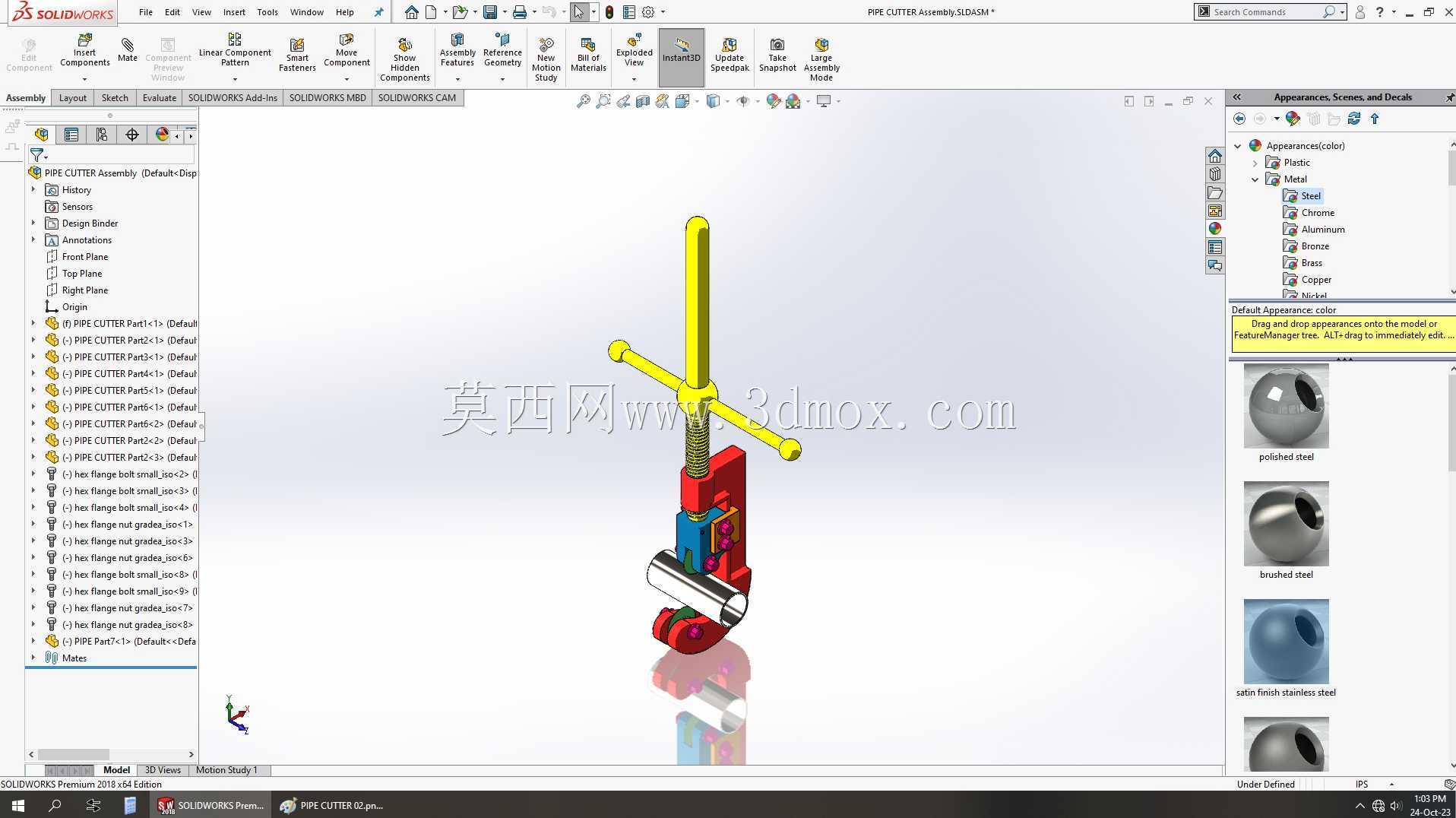

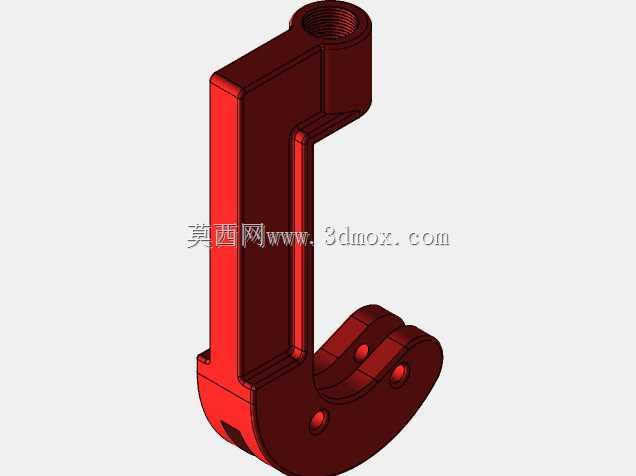

　　在民用给排水改造、小型工业管路铺设、设备维保现场的管路作业场景中，手动管子切割器是无需外接动力源即可完成金属、硬质塑料管材定长截断的核心手持工具，尤其适合狭窄空间、无供电条件下的现场作业，相比大型切管设备具备便携、操作门槛低、切口无毛刺的优势。这款切割器的整体结构围绕单手施力、连续进给的作业逻辑设计，核心执行部件包含带防滑纹路的旋进手柄、C型夹持机架、圆形切割滚轮、多组支撑导向轮与进给调节组件。旋进手柄采用长杆式结构，表面做防滑滚花处理，作业时通过转动手柄带动内部梯形螺纹副推进切割轮进给，梯形螺纹的自锁特性可以避免切割过程中进给量回弹，保证切割压力稳定，不会出现管材崩边、切割轮卡滞的问题。C型机架采用高强度合金铸造成型，

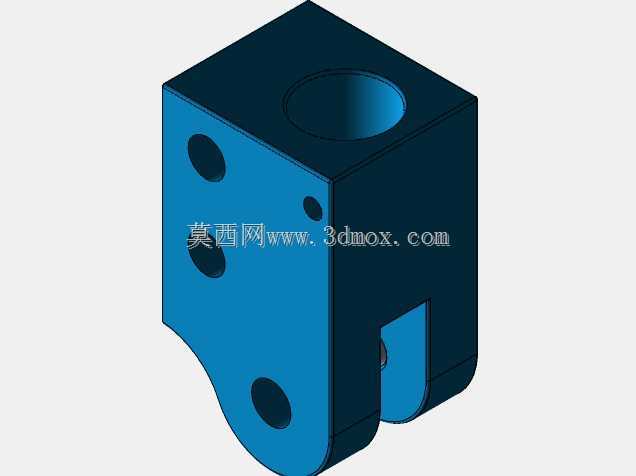

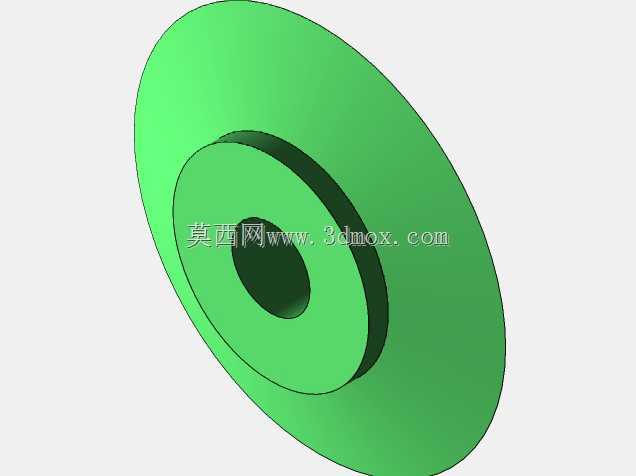

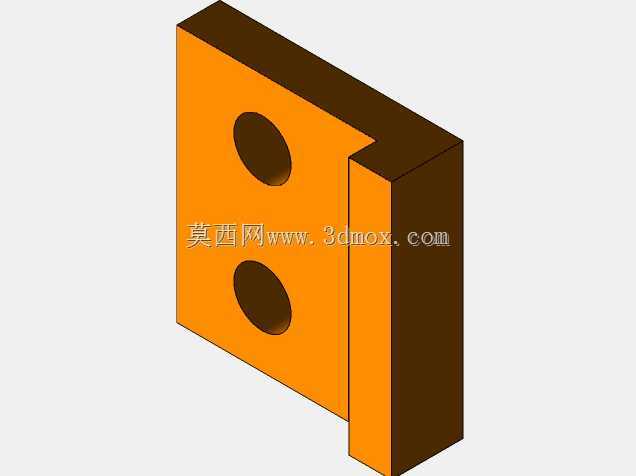

　　开口尺寸对应常规小口径管材的适配范围，机架内侧对称布置两组支撑导向轮，导向轮的轮面做内凹圆弧处理，与管材外圆面完全贴合，切割过程中导向轮随管材转动同步滚动，既可以限制管材的径向窜动，保证切口的圆度与垂直度，也能减少转动管材时的摩擦阻力，降低作业人员的施力强度。切割轮采用高速钢材质，刃口做淬硬处理，安装在进给滑块的端部，进给滑块与机架之间设置导向滑槽，保证进给过程中切割轮的进给方向始终垂直于管材轴线，避免出现斜口、切偏的问题。从安装边界与尺寸适配来看，这款切割器的C型开口最大适配直径50mm以内的管材，整体握持长度控制在280mm左右，手柄末端做圆弧过渡，适合单手握持转动，机架的最大外轮廓宽度不超过80mm，

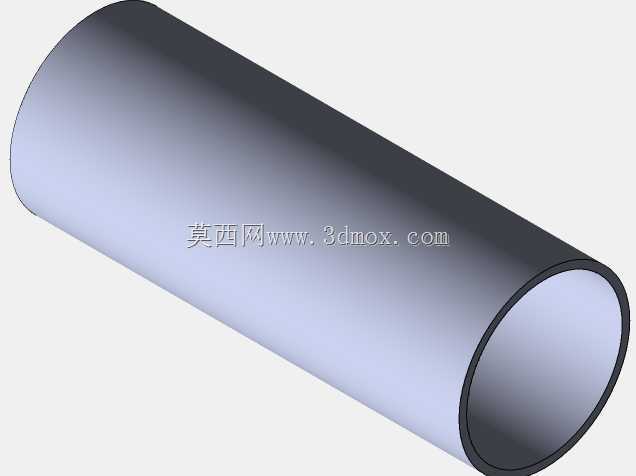

　　可以伸入墙体与管路间隙仅100mm的狭窄作业空间完成切割作业，无需额外预留大的操作空间。设计过程中重点优化了进给机构的受力路径，旋进手柄的作用力通过螺纹副直接传递到切割轮与管材的接触点，机架的C型结构受力点对称分布，避免长期使用后机架出现开口变形、夹持间隙变大的问题；支撑导向轮的安装轴采用过盈配合加卡簧定位的结构，承受径向载荷时不会出现轴窜动、轮体偏摆的情况，保证切割过程的稳定性。实际作业时，先将待切割管材卡入C型机架的开口内，调整支撑导向轮贴紧管材外壁，转动旋进手柄让切割轮刃口轻压在管材的切割标记位置，随后一只手固定切割器位置，另一只手绕管材轴线转动整个切割器，每转动一周就小幅旋进手柄进给切割轮，直到管材完全截断，

　　整个过程无需额外夹持管材，单人即可完成操作，切口平整无飞边，截断后无需额外打磨管口即可直接进行套丝、插接等后续管路连接工序。针对不同材质的管材，这款切割器可以通过更换对应刃口角度的切割轮实现适配，切割金属管材时采用刃口角度30度的淬硬高速钢轮，切割硬质PVC、PPR等塑料管材时更换为刃口角度45度的硬质合金轮，无需更换整个工具即可覆盖多数常规管路施工的切割需求。结构上所有转动配合位置都预留了润滑脂加注间隙，长期使用后可以通过加注润滑脂减少螺纹副、轮轴的磨损，延长工具的使用寿命，整体没有易损的复杂电子元件，维护成本极低，适合工地、维保班组长期高频使用。
