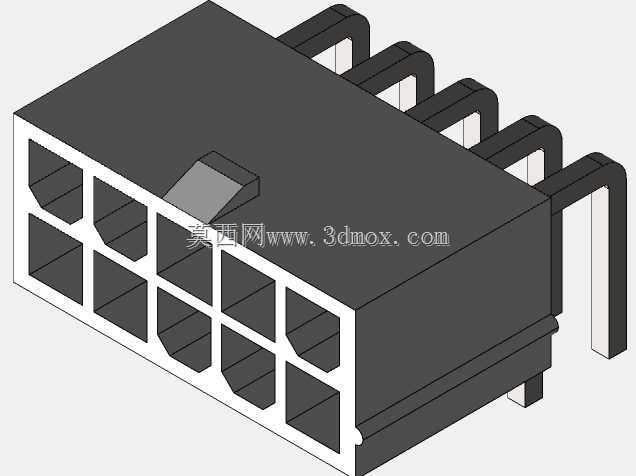

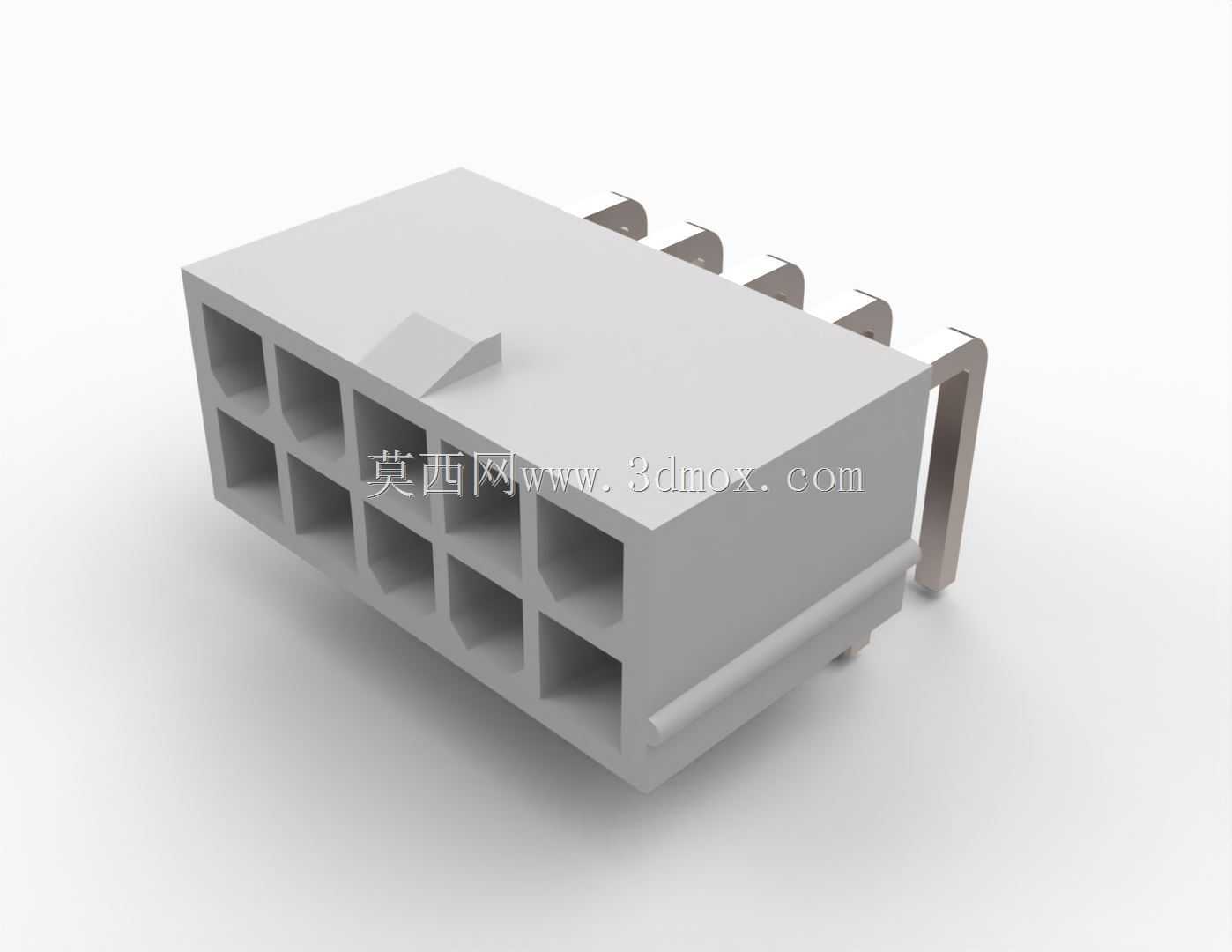

4.2mm间距直角双排10引脚对夹连接器

　　在工业控制板卡、小型电气设备的内部布线场景里，板对板、线对板的连接可靠性一直是结构设计阶段需要反复校核的环节，这类直角双排对夹连接器，正是为了解决垂直板面布线、节省设备内部纵深空间的需求而设计的。不同于直插式连接器需要线束垂直于PCB板面引出，直角结构的弯针引脚可以让线束顺着板面平行方向排布，在厚度受限的紧凑型设备壳体内部，能有效避免线束弯折半径不足导致的芯线断裂、绝缘层破损问题，尤其适合安装在设备侧方的接口转接位置，比如小型PLC扩展模块、工控传感器转接板、消费类电子内部电源转接部位，都能看到这类间距4.20mm连接器的应用。

　　从功能特性来看，这款10引脚的对夹连接器采用双排错位排布的接触腔，每排5个引脚位，配合壳体上的防呆凸台结构，装配时可以避免公母头对插反接，减少生产装配环节的错装风险。连接器的金属引脚采用直角弯折成型，插装端设计有适配波峰焊的焊脚长度，焊接后与PCB板面的结合强度足够应对日常设备运维中的线束拉扯外力，不会出现焊盘脱落、引脚虚焊导致的接触不良问题。对夹式的锁紧结构在公母头插合到位后，会通过壳体上的弹性卡扣实现轴向限位，设备在受到常规振动、冲击的工况下，连接器不会出现松脱断连的情况，能保证信号、小电流供电回路的连接稳定性。

　　设计这类连接器三维模型时，首先要锁定的是引脚间距的核心参数，4.20mm的中心距是这类中功率接插件的常用规格，建模时需要严格控制相邻接触腔的中心距公差，避免实际生产后出现公母头对插卡滞、引脚错位的问题。直角弯折段的弧度需要匹配金属引脚的成型工艺，不能出现过小的弯折半径导致引脚内部应力集中，长期使用后出现金属疲劳断裂。壳体外部的导向筋结构需要和安装位的卡槽尺寸匹配，保证连接器焊接到PCB上之后，不会出现横向偏移，公母头对插时可以顺利导入。安装边界方面，这款连接器的插合面到PCB板面的垂直高度、引脚伸出PCB背面的焊脚长度都做了适配常规1.6mm厚度PCB的设计，布局时需要在连接器周围预留至少3mm的操作空间，方便生产时的工装压合、后期运维时的插拔操作，同时要注意直角引出方向不能和周边的高大元器件产生干涉，线束引出后要有足够的弯折空间，避免线束根部长期受力。

　　从实际选型适配的角度看，这类连接器的接触件适配常规的22-18AWG线径的压接端子，能承载的额定电流可以满足大部分小功率信号传输、低压供电的场景需求，壳体采用的绝缘材质可以达到常规工业设备的阻燃等级要求，适配大部分室内工业环境、民用电子设备的使用温度范围。建模过程中对卡扣的弹性变形量做了合理的结构预留，既保证插合时的锁紧力足够，又不会因为卡扣过紧导致插拔时需要过大的操作力，损坏周边的PCB走线或者元器件。引脚的焊盘尺寸设计也匹配常规PCB设计的规范，焊盘宽度、长度都能保证波峰焊或者手工焊接时的焊锡浸润效果，减少虚焊、连锡的生产不良率。
