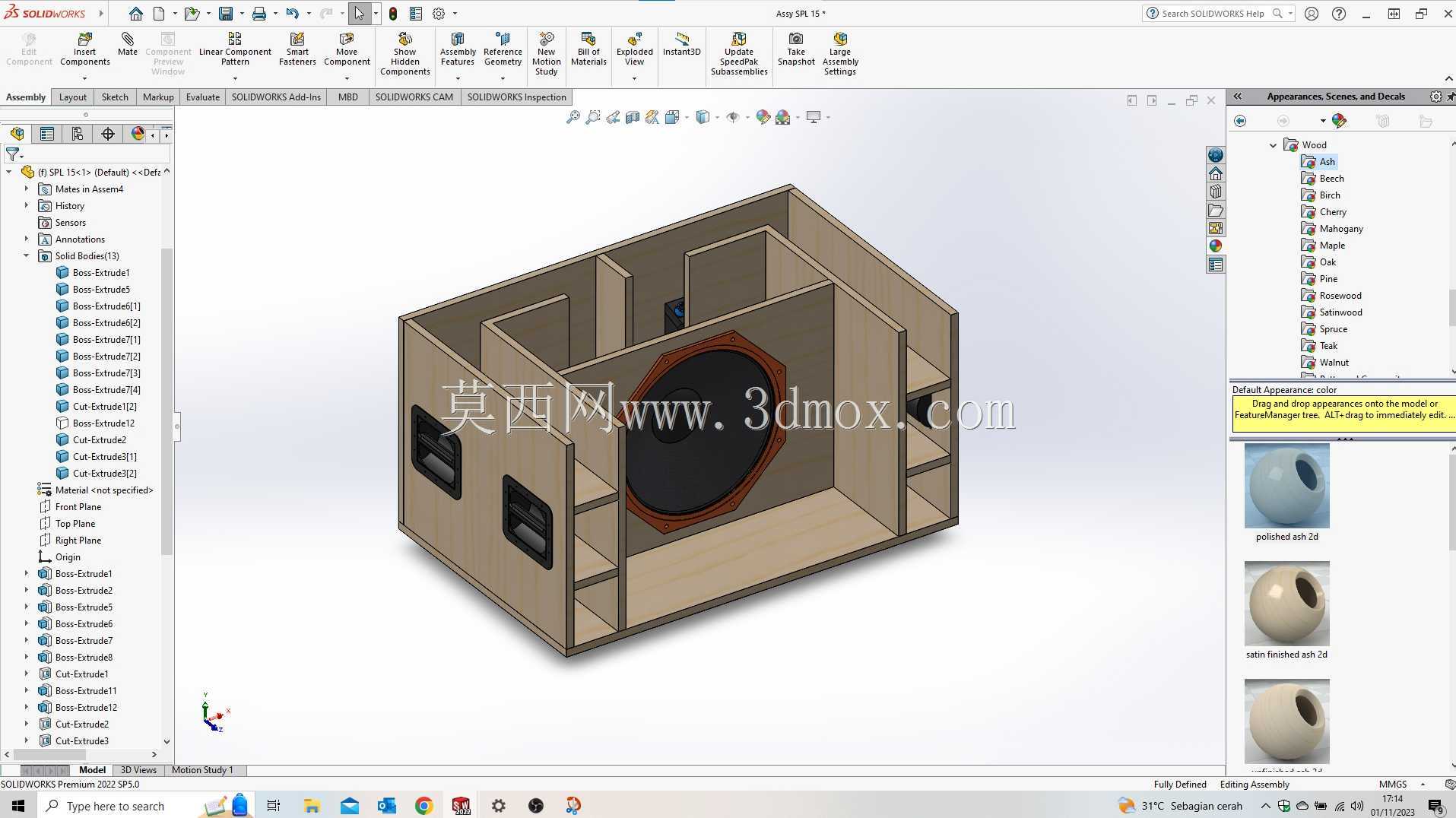

十五寸SPL15低中频扬声器箱体结构设计

　　这款15英寸低中频扬声器的箱体结构，主要面向专业扩声场景、家用HiFi音响搭建、小型演出返听系统等应用领域，核心作用是为扬声器单元提供稳定的安装支撑，同时通过内部腔体的结构设计，优化低中频段的声波辐射特性，减少单元工作时的声短路问题，抑制不必要的箱驻波，提升100Hz到800Hz频段的声音还原准确度。

　　从实际功能特性来看，该结构针对15英寸大口径单元的工作特性做了适配，大口径扬声器在低中频段工作时振膜振幅较大，对箱体的结构刚性、内部容积的合理性有较高要求。箱体采用多层隔板分隔的内部结构，并非简单的密闭空腔，不同区域的隔板一方面可以提升箱体整体的抗形变能力，避免大音量下箱体板材共振产生的音染，另一方面可以通过分隔形成的腔体路径，引导声波在内部的传播路径，抵消特定频段的有害反射，让低中频的过渡更顺滑，不会出现某一频段的突兀隆起或凹陷。

　　设计过程中首先要确认的是单元的安装边界，15英寸扬声器单元的安装开孔尺寸需要和单元的法兰边完全匹配，开孔边缘做了适配单元厚度的沉台设计，保证单元安装后前面板和单元法兰面齐平，不会出现台阶造成的声波衍射。单元安装位周边预留了足够的螺丝固定孔位，孔位间距匹配常规专业15寸中低音单元的安装标准，方便后期更换同规格单元，不需要重新对箱体做打孔修改。箱体侧面预留了接线端子的安装位，位置避开内部隔板的走线路径，方便音箱线从外部接入后直接连接单元接线端，不会出现线材被内部结构挤压、弯折的问题。

　　外形尺寸上，箱体的深度、宽度、高度比例避开了整数倍的谐振比例，减少内部驻波的产生概率，前面板的宽度略大于单元直径，预留了单元安装和前面板装饰件的安装空间，箱体深度足够容纳单元磁钢的后部尺寸，同时给内部的分隔腔体留出足够的容积，保证低频频段的下潜潜力。箱体的边角做了轻微的切角处理，一方面可以减少搬运过程中的磕碰损伤，另一方面也能弱化前面板边缘的声波衍射效应，让中频段的指向性更均匀。

　　从结构设计的细节来看，内部隔板的连接位置都做了贴合处理，每一块隔板都和箱体的侧板、背板、前面板紧密贴合，不存在多余的缝隙，避免声泄漏影响低频的力度表现。隔板的排布并非对称设计，而是根据单元的发声中心位置做了偏移调整，让内部反射的声波不会在同一时间到达单元振膜，减少反射声波对振膜运动的干扰。箱体的板材厚度选择上，前面板采用比侧板更厚的板材，因为前面板是单元直接安装的位置，工作时受到的振动冲击力最大，更厚的板材可以有效降低振动传导，避免前面板振动产生的额外杂音。

　　在实际安装适配层面，该箱体结构既可以作为独立的低中频音箱使用，也可以作为多单元线阵列音响的中低频模块使用，箱体的外部尺寸预留了和吊挂配件、堆叠配件连接的安装位置，不需要额外改造就可以适配专业演出的吊挂安装需求，也可以直接放置在地面作为舞台返听音箱使用，倾斜放置时的角度刚好可以将声音辐射到舞台表演区域，减少舞台上的声反馈啸叫问题。对于家用场景来说，该箱体的容积设计也适配家用客厅的听音环境，不会因为容积过大导致低频过于臃肿，也不会因为容积过小让低频显得干涩无力，100-800Hz的频段表现刚好覆盖人声、大部分乐器的基音频段，能够保证声音还原的真实度。

　　设计时还考虑了组装的工艺性，所有板材的拼接位置都采用直角拼接结构，不需要复杂的开模工序，使用常规的板材切割设备就可以完成所有零件的加工，组装时可以采用榫卯加粘接的方式，也可以采用螺丝固定加密封胶的方式，适配不同加工厂的生产工艺条件，降低生产制造的难度。内部的腔体不需要额外填充过多的吸音材料，依靠隔板的结构设计就可以达到不错的驻波抑制效果，减少生产过程中的物料成本和组装工序。接线端子的安装位采用标准的方形开孔尺寸，可以适配市面上常见的接线柱、Speakon插座等不同类型的接线配件，方便用户根据自己的使用需求选择合适的接线方式。

　　从使用可靠性的角度来看，箱体的结构强度足够承受15英寸单元长期大功率工作下的振动冲击，所有连接位置的受力都经过了分散处理，不会出现长期使用后板材开裂、连接松动的问题。单元安装位的沉台设计可以让单元和箱体之间的接触更紧密，配合密封垫使用可以达到很好的密封效果，避免漏气导致的低频损耗。箱体后部的结构设计也预留了安装分频器的空间，用户如果需要搭配高音单元组成全频音箱，可以直接将分频器固定在后部的预留位置，不需要额外调整内部结构，拓展性较强。
