D-Sub现场终端DB9内螺纹适配器结构

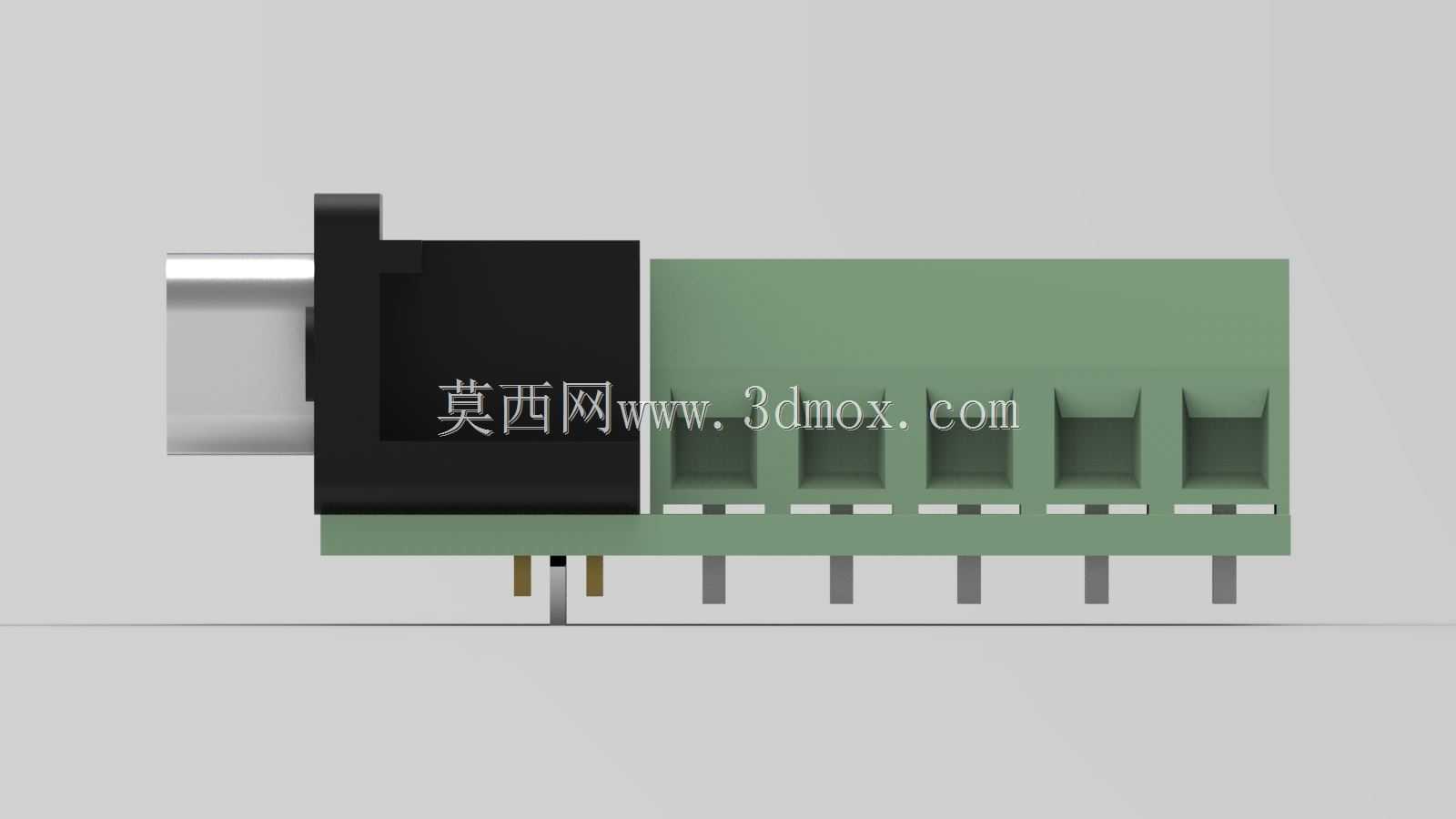

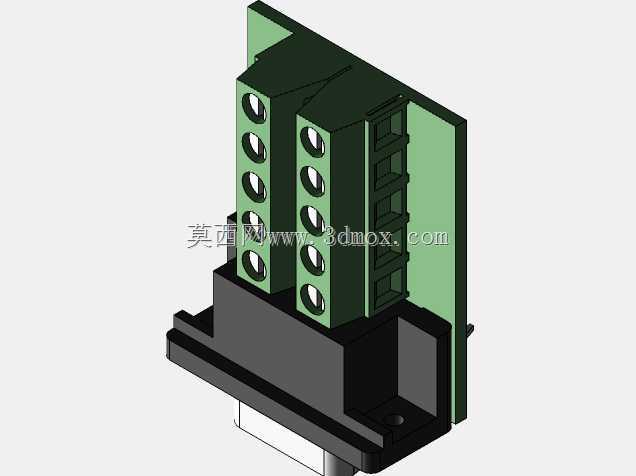

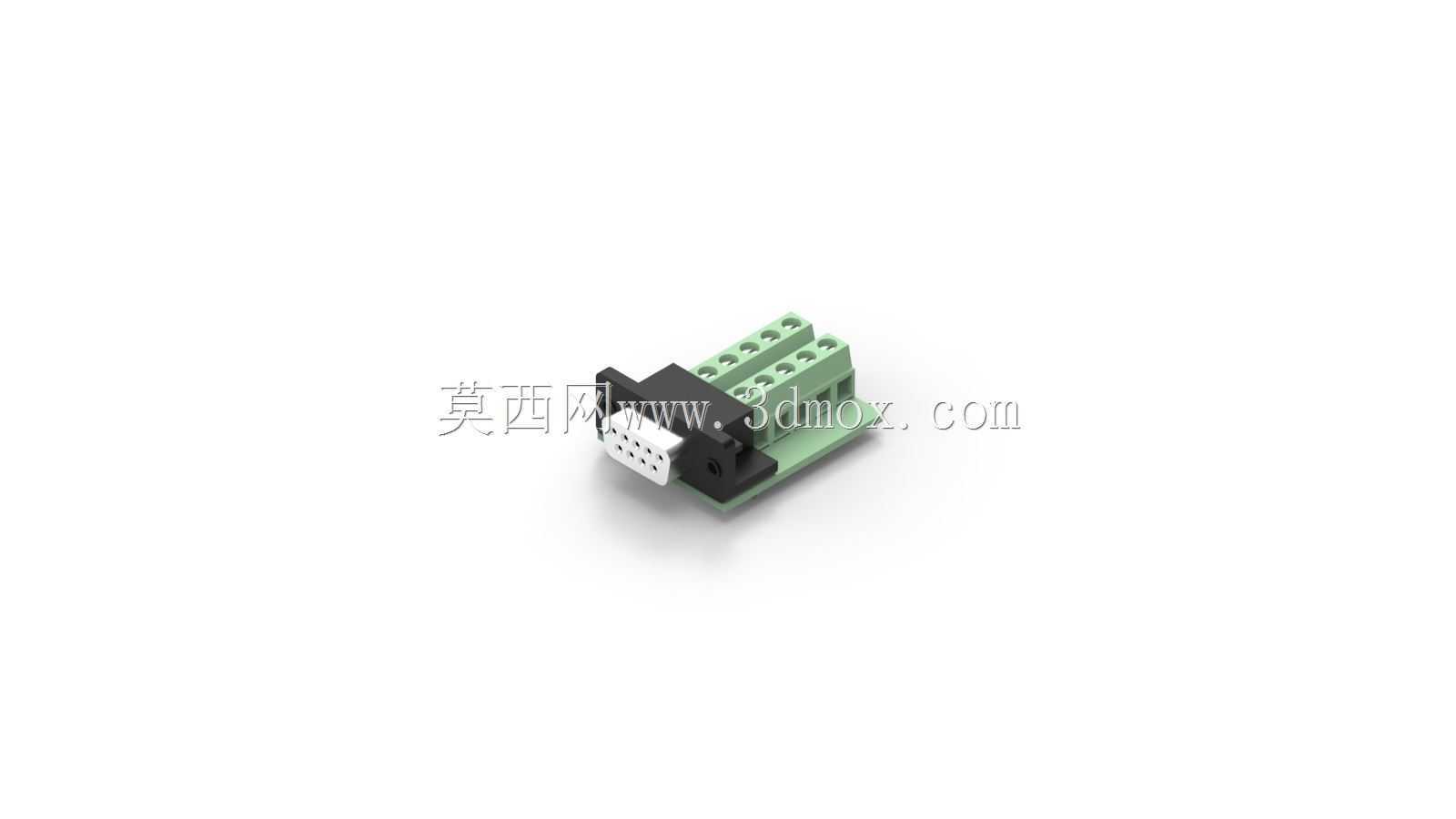

　　在工业现场的信号布线场景里，这类D-Sub适配终端的使用频率一直不低，尤其是柜内空间局促、需要快速完成RS232/RS485类信号端子转接的场合，不用提前预制带D-Sub头的成品线缆，现场剥线压接就能完成接线，能省掉不少预制线缆的备货成本，也能适配不同长度的布线需求，避免成品线缆过长堆积、过短够不到端子排的尴尬。从结构设计上看，这款适配件把标准DB9公头的插针端和螺钉式接线端子做了一体化整合，插针侧的内螺纹结构是用来配合面板安装或者对接锁紧的，现场安装时可以直接把适配器通过螺纹固定在设备面板的开孔上，不用额外做支架固定，接线端的绿色端子排是常见的升降式螺钉压接结构，单孔可以容纳0.2-2.5平方毫米的多股铜芯线，

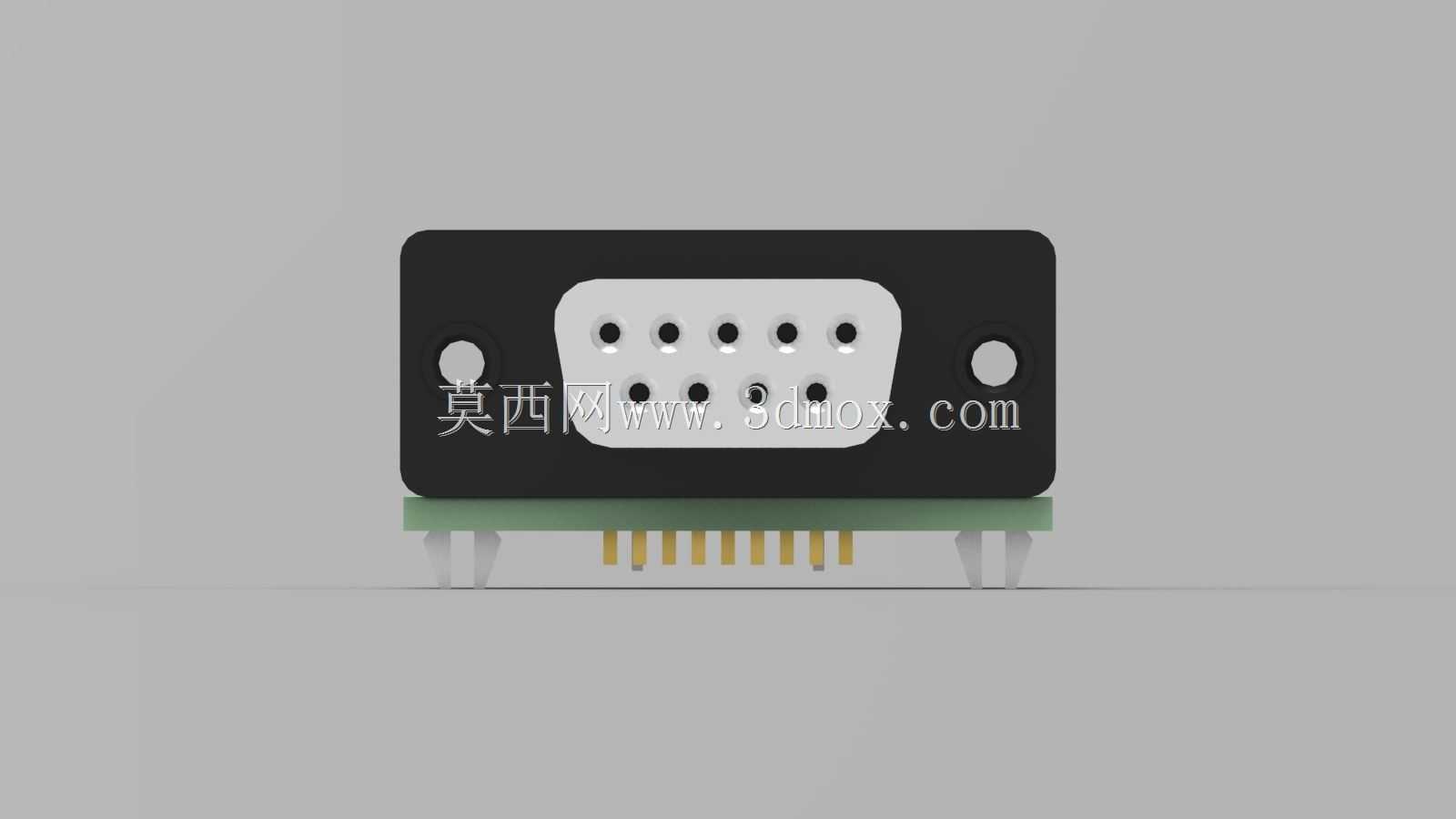

　　压接时不需要额外压接冷压端子，剥掉6毫米左右的线皮直接插入拧紧螺钉就能完成固定，对于现场施工的电工来说操作门槛很低，不用掌握焊接D-Sub接头的技能，也不会出现焊接虚焊、针脚连锡的常见问题。设计时的安装边界需要重点注意，DB9接头的标准插针间距是2.74毫米，整个接头部分的外形尺寸和标准DB9公头完全一致，对接时的插入深度是13毫米左右，加上后端端子排的总长度在42毫米上下，面板开孔只需要开标准DB9的15.8毫米*9.5毫米矩形开孔，配合两侧的内螺纹锁紧柱，用配套的M2.5螺丝就能完成面板固定，固定后突出面板后侧的长度是32毫米，布线时需要给后侧的接线留出至少20毫米的线缆弯曲半径，避免线缆弯折过度导致线芯断裂。从功能特性上看，

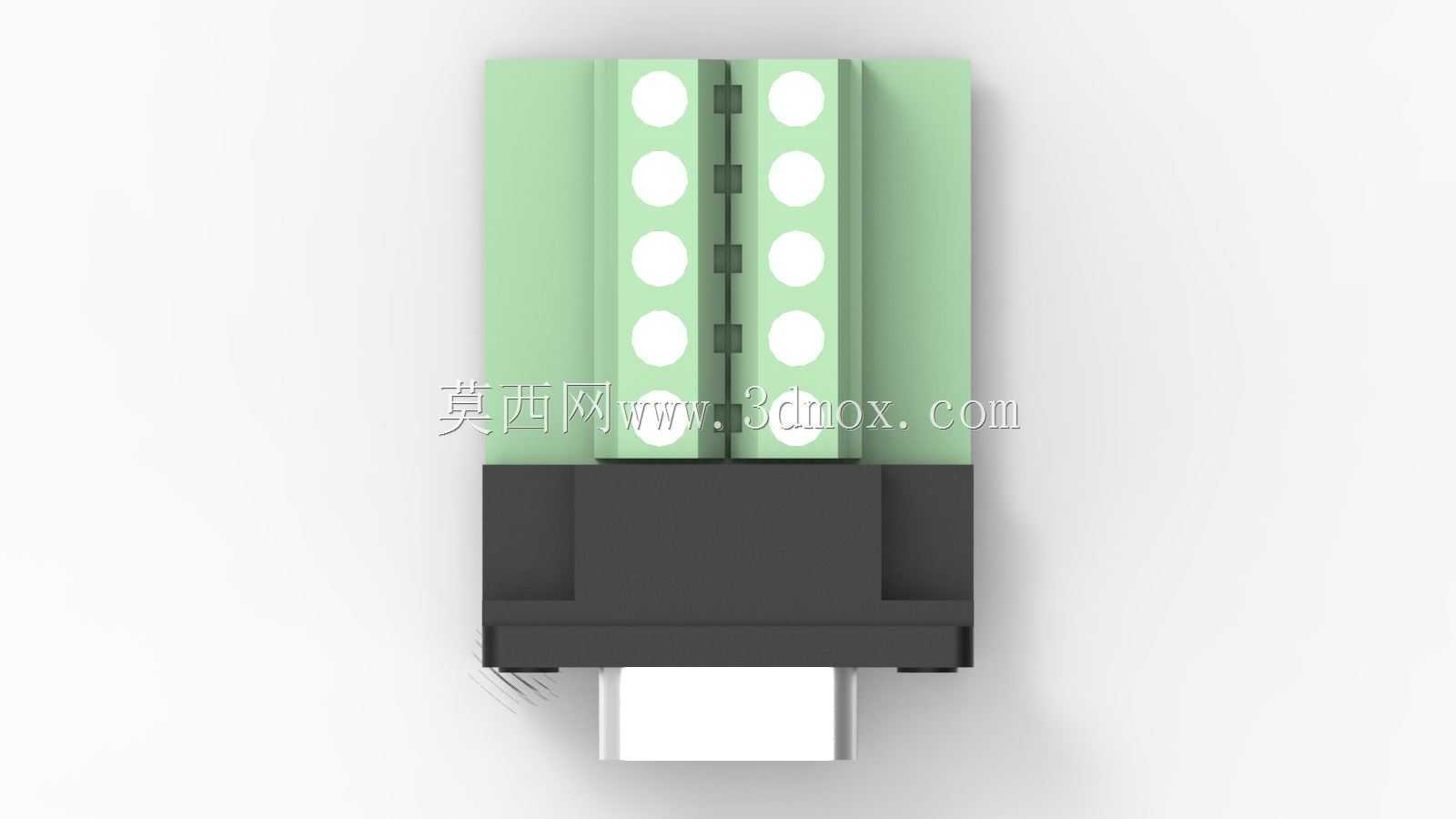

　　这款适配件的额定载流是3A，额定耐压500VDC，完全覆盖常规工业串行通讯、低速IO信号的传输需求，端子排的每个接线位旁边都印有对应的针脚编号，和DB9接头的针脚序号一一对应，接线时不用反复核对针脚定义，只要按照端子上的序号对应接线就能保证针脚定义正确，能减少现场接线的错误率。绝缘部分采用的是阻燃PBT材质，介电强度能满足2000VAC的耐压测试要求，金属插针部分是铜合金镀镍处理，抗氧化能力强，多次插拔也不会出现接触电阻过大的问题，锁紧螺纹是铜质内嵌结构，相比塑料直接攻丝的结构，反复拆装也不会出现滑牙的问题，适合需要经常拆装维护的场合。建模的时候需要注意几个公差配合的细节，首先是DB9插针的位置度公差，要控制在0.1毫米以内，

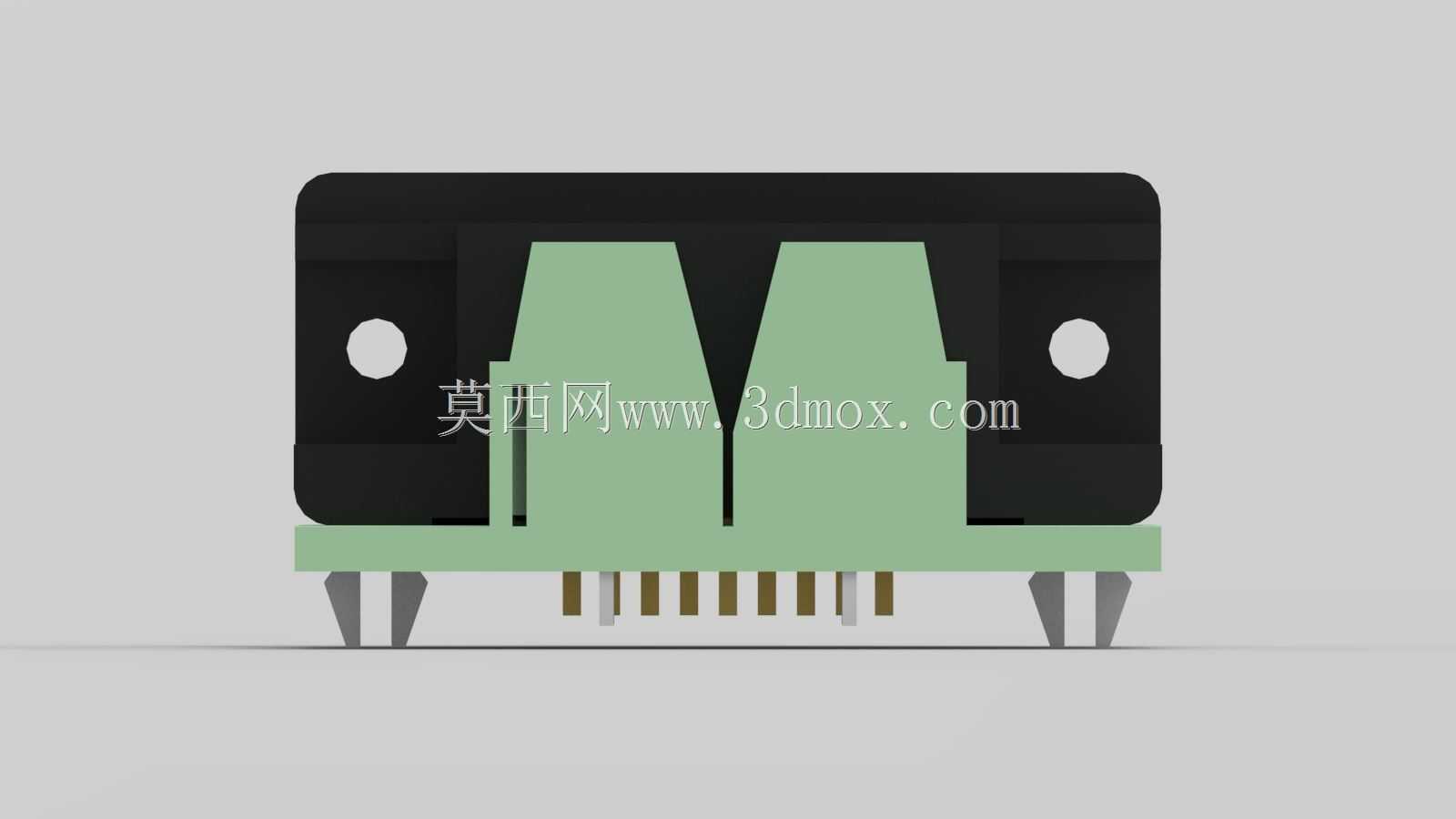

　　不然对接标准母头的时候会出现插针对不齐、插不进去的问题，其次是端子排的螺钉孔和压线片的配合间隙，要保证螺钉拧紧时压线片能平稳下压，不会出现偏斜压不紧线芯的情况，还有就是内螺纹安装柱的位置尺寸，要严格对应标准DB9接头的安装孔距30.8毫米，不然面板安装时会出现螺丝对不上孔的问题。另外，这款适配件的底部带有定位凸台，安装在PCB板上的时候可以直接卡在PCB的开孔里，波峰焊时不会出现偏移，除了现场接线的场景，也可以直接集成在自制的通讯板卡上，作为外接通讯接口使用，不用单独采购D-Sub接头和接线端子再分别焊接，能减少板卡的装配工序。在实际选型使用时，要注意如果是用在强干扰的工业现场，需要搭配带屏蔽层的线缆，接线时把线缆的屏蔽层压在适配器的金属安装柱上，就能实现屏蔽层的可靠接地，减少信号干扰的问题，相比焊接式的D-Sub接头，这种螺钉接线的结构后期维护更换线芯也更方便，不用拆焊整个接头，只需要松开对应的螺钉就能更换单根线芯，维护效率能提升不少。
