0.5吨级手动单梁轨道起重滑行小车

　　这款手动滑行小车是轻载起重作业场景里的配套核心部件，主要搭配手拉葫芦、小型电动葫芦使用，在车间检修工位、仓储轻型物料吊运、小型设备安装现场、五金加工产线的定点吊装区域都能见到它的身影，适配工字钢单梁轨道的临时或固定吊装点位，不需要额外铺设复杂的运行轨道，依托现有厂房的承重梁就能快速搭建临时吊装系统，在没有外接动力的检修场景里，完全依靠人力推动就能实现吊重的水平移位，适配小吨位、短距离的物料转运需求，相比电动运行的起重小车，它没有电气元件，不存在电路故障、断电无法使用的问题，在潮湿、多粉尘的恶劣车间环境里可靠性更高，日常维护只需要定期给行走轮轴承加注润滑脂即可，维护成本极低。

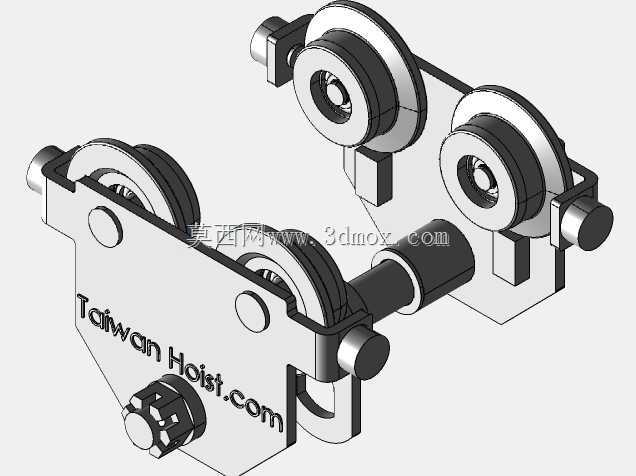

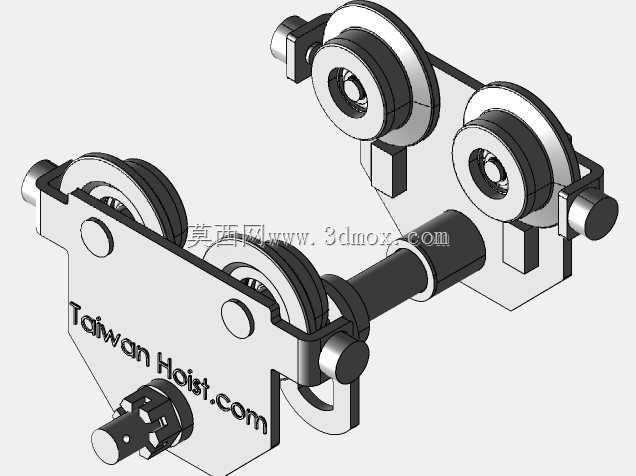

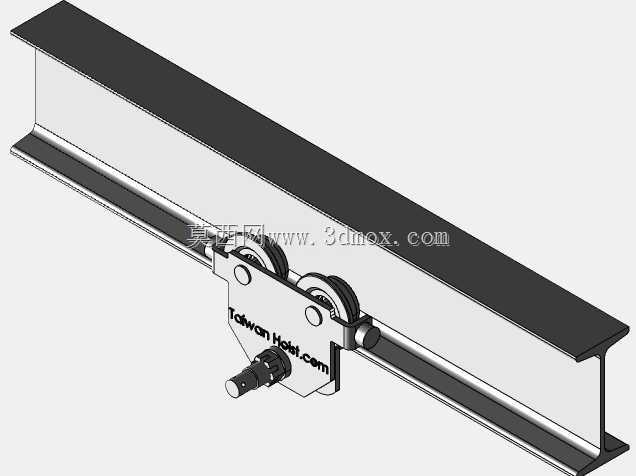

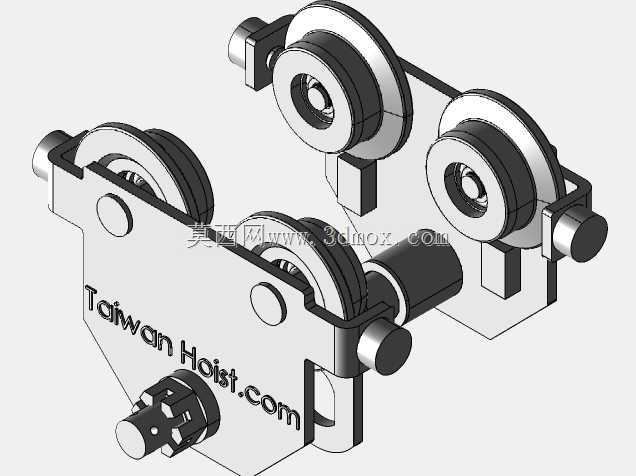

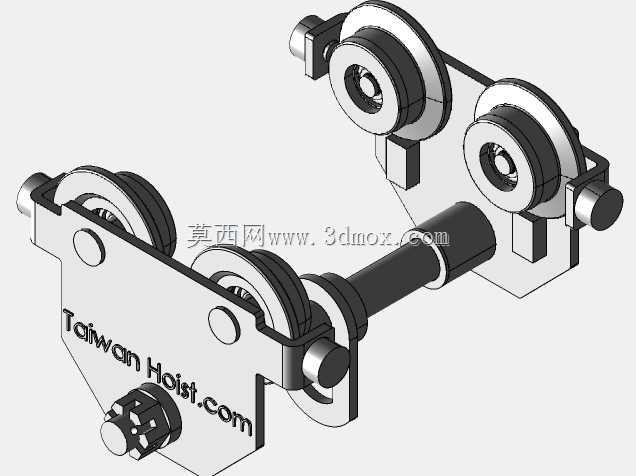

　　从结构设计逻辑来看，这款小车采用对称式夹装结构，左右两侧的行走轮组通过横向调节螺杆连接，转动调节螺杆就能改变两侧轮组的间距，以此适配不同宽度的工字钢翼缘，从设计参数来看，它的适配梁宽覆盖75mm到200mm范围，基本覆盖了市面常见的10号到25号轻型工字钢规格，安装时不需要对轨道做额外切割、打孔加工，只需要将两侧轮组卡在工字钢下翼缘上，调整好间隙拧紧紧固螺母，再挂接起重葫芦就能投入使用，安装全程不需要专用工装，两个操作人员半小时内就能完成整套吊装系统的搭建。行走轮采用凹面轮缘设计，轮缘的弧度和工字钢下翼缘的倒角做了匹配，运行时轮面和翼缘上表面完全贴合，不会出现点接触导致的轮面异常磨损，同时两侧轮组都带有防脱挡板，挡板和工字钢翼缘侧面预留2-3mm的运行间隙，既不会因为间隙过大出现脱轨风险，也不会因为间隙过小导致运行卡滞，即使在推动过程中出现侧向受力，挡板也能牢牢卡在翼缘两侧，避免小车从轨道上脱落。

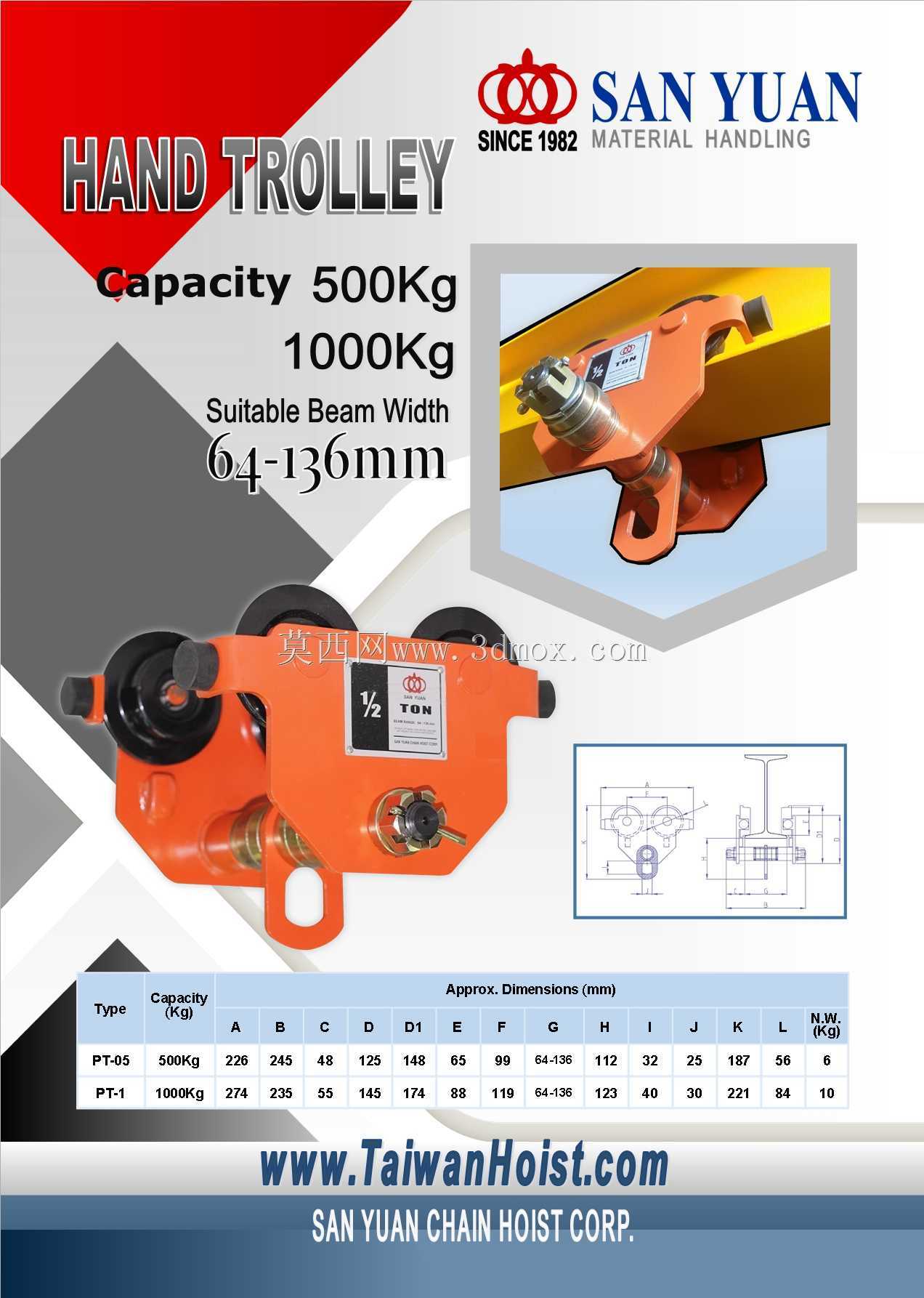

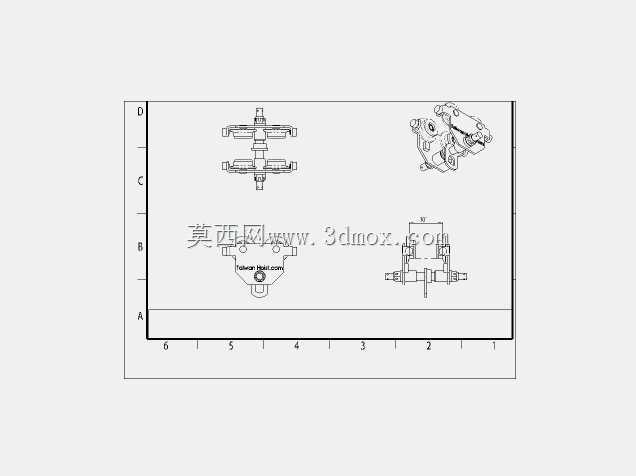

　　小车的主体承载板采用加厚钢板冲压焊接成型，挂接葫芦的吊孔做了镗孔加工，孔内没有毛刺和应力集中点，挂接后葫芦的吊钩能在吊孔内自由转动，不会出现卡滞导致的吊重扭转，承载板和两侧轮架的连接采用铰接设计，当轨道存在小范围的安装高度差、或者翼缘存在轻微变形时，轮架能小幅度自适应摆动，保证四个行走轮始终和轨道面贴合，不会出现单轮悬空导致的受力不均问题。从尺寸边界来看，这款0.5吨级的小车整体宽度在调整到最小梁宽适配状态时为205mm，调整到最大梁宽时为345mm，整体高度从轨道下翼缘面到吊孔中心的距离为123mm，横向突出轨道侧面的最大距离为112mm，在狭窄的车间通道内使用时，不会因为突出尺寸过大刮碰周边的设备或者物料，吊孔的额定承载载荷为5kN，完全满足0.5吨额定吊重的安全系数要求，按照起重设备的设计规范，静载测试载荷达到额定载荷的1.5倍时不会出现塑性变形，动载测试在1.1倍额定载荷下反复运行不会出现卡滞、部件松动问题。

　　在实际选型使用时，需要先确认现场所用工字钢的翼缘实际宽度，不要仅凭工字钢型号判断适配性，因为部分旧厂房的轨道存在磨损、或者采用了非标准规格的型钢，需要实际测量翼缘宽度后再调整小车的轮组间距，调整时要保证两侧轮组到承载板中心的距离一致，避免出现偏载导致单侧轮磨损加快，同时要检查行走轮的转动灵活性，用手转动轮子时应该没有卡顿、异响，轴承部位没有松旷问题。日常使用时要避免超载吊运，虽然结构有安全冗余，但长期超载会导致调节螺杆变形、轮架开裂，埋下安全隐患，每次使用前要检查防脱挡板的紧固螺栓是否松动，轮面是否有裂纹、过度磨损的问题，如果轮面磨损量超过原厚度的20%就要及时更换行走轮，不要继续带病使用。在长时间不用时，要将小车停在轨道的端部位置，避免在轨道中间长期承重导致轨道变形，同时在轮面和调节螺杆上涂抹防锈脂，避免锈蚀导致下次使用时调节困难。这款小车的结构没有复杂的传动部件，所有受力部件都做了直观的外露设计，日常巡检时能直接观察到所有部件的状态，不需要拆解就能排查故障，非常适合没有专业起重维护人员的小型加工厂、维修车间使用，相比复杂的电动行走起重设备，它的采购成本和使用成本都更低，对于吊运频率不高、吊重不大的场景来说，实用性远高于复杂的电动起重设备。
