工业级4端口金属USB3.1集线器结构

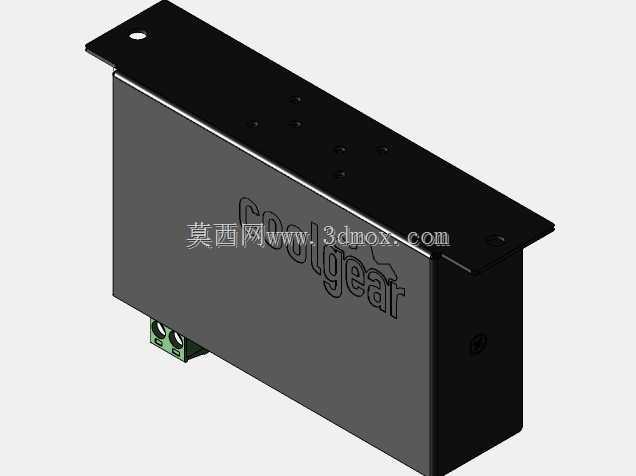

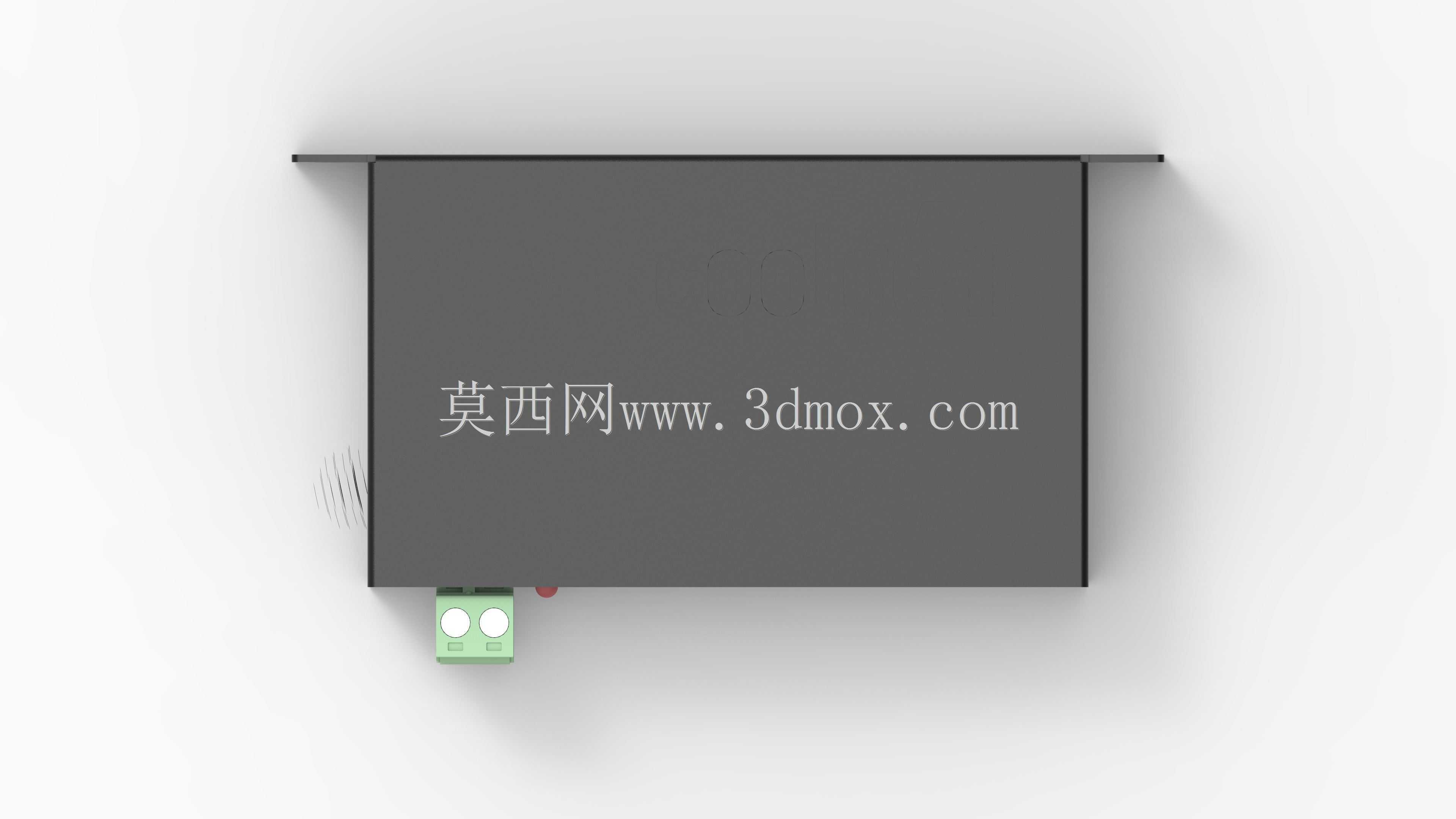

　　做工业现场的电气集成久了就会发现，消费级的USB集线器根本扛不住车间的复杂工况，振动、电磁干扰、接口松动随便哪一样都能让调试阶段的设备通讯掉链子，这款金属外壳的4端口USB3.1集线器，就是专门针对工业场景的扩展需求做的结构设计。先从安装边界说起，壳体采用一体式冷轧钢板折弯成型，两侧带标准法兰安装耳，耳片上开有适配M4螺丝的沉头安装孔，既可以直接通过螺丝固定在设备机柜的内壁安装板上，也能搭配标准DIN导轨卡扣实现35mm导轨的快装，整体安装占用的机柜纵深不超过80mm，横向宽度控制在100mm以内，不会和柜内的断路器、端子排等元器件产生安装干涉，对于紧凑布局的小型工控柜来说，这个尺寸冗余度刚好。

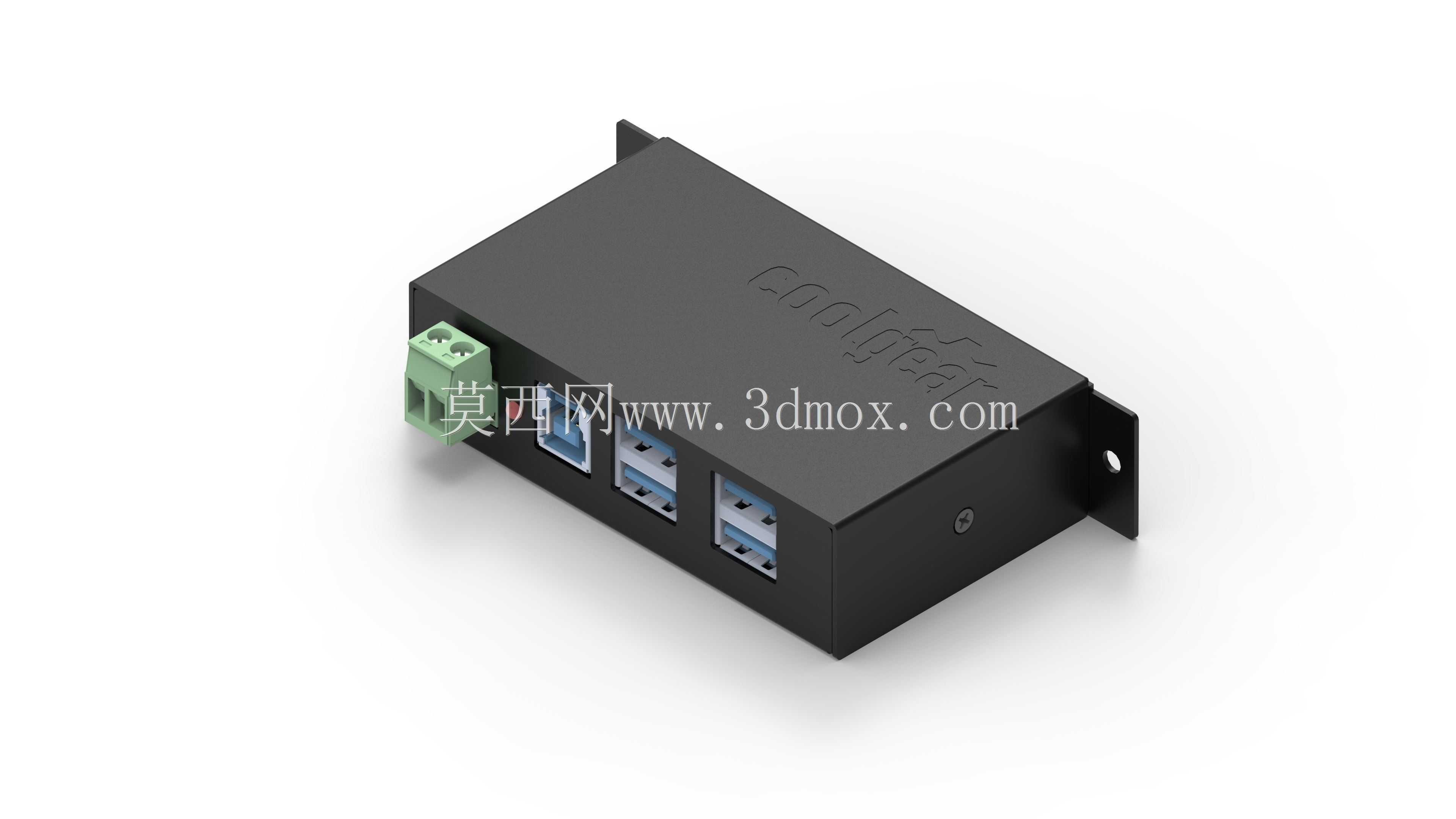

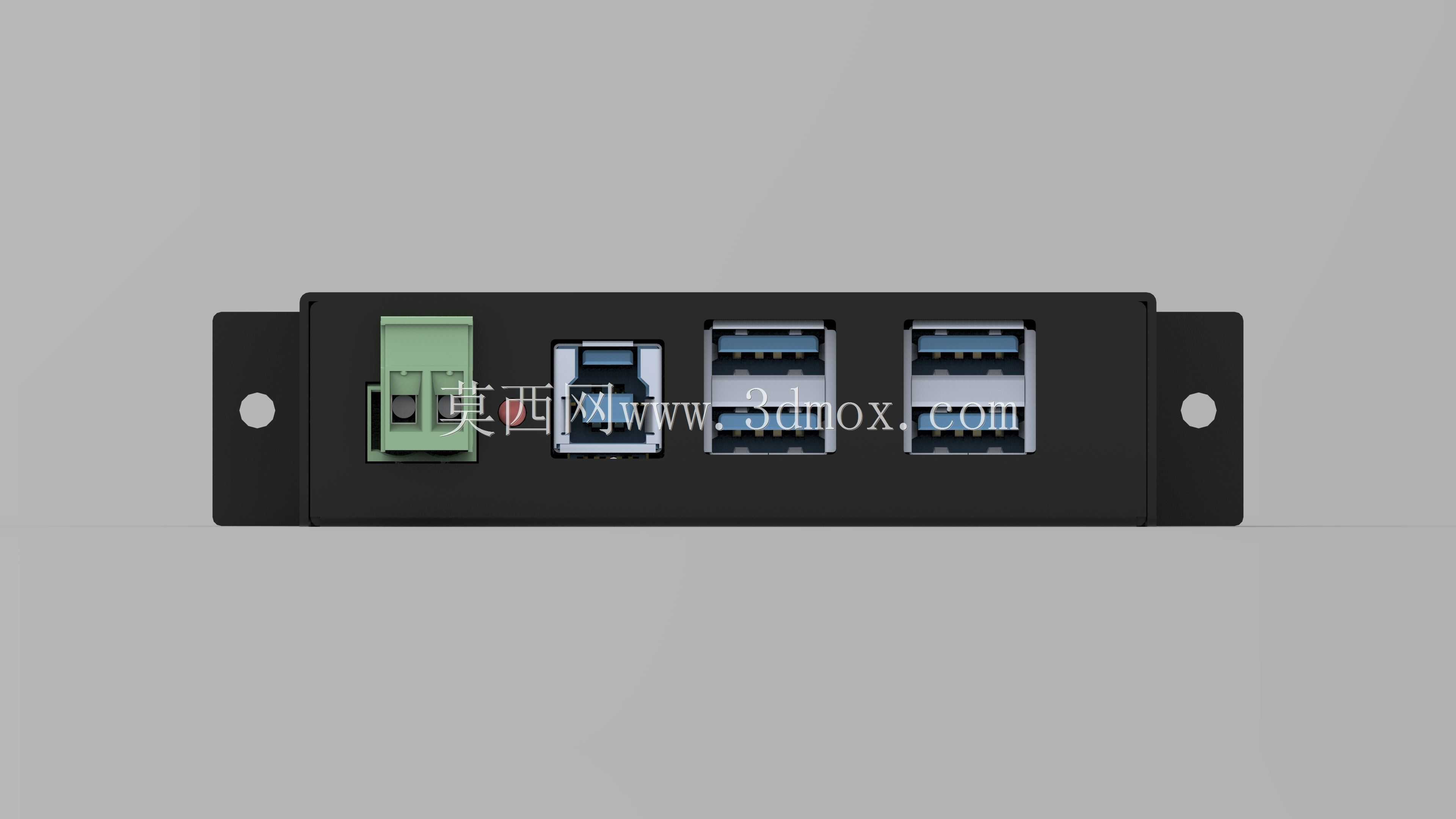

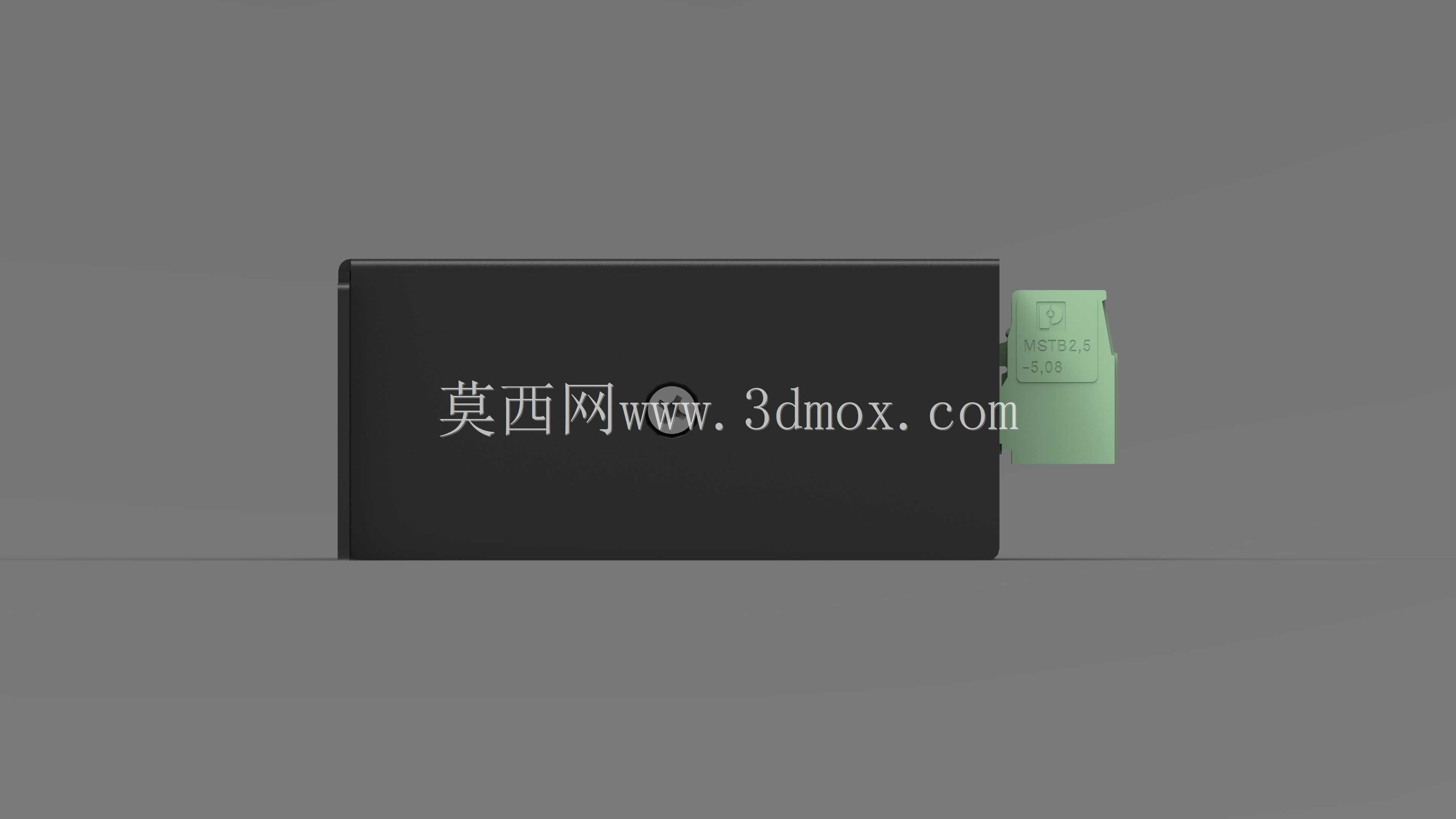

　　从功能特性上看，四个下行USB3.1接口全部采用蓝色胶芯的标准Type-A接口，接口做了加厚焊盘加固，能承受至少500次的插拔循环不出现焊盘脱焊问题，接口排列间距留足了12mm，哪怕是插带金属屏蔽壳的工业U盘、USB通讯模块，也不会出现相邻接口互相遮挡插不进去的情况。设备左侧预留了绿色的工业接线端子供电接口，支持宽压直流输入，和常规消费级hub靠USB口取电不同，这种独立供电设计能给每个下行端口提供足够的电流输出，哪怕同时接四个高功耗的USB工业相机、数据采集模块，也不会出现供电不足导致的设备掉线。壳体表面做了黑色磨砂喷塑处理，既可以提升壳体的耐磨抗刮性能，也能起到一定的电磁屏蔽作用，减少车间内变频器、伺服电机工作时产生的电磁干扰对USB信号传输的影响，壳体顶面压印的品牌标识采用模压成型，不会因为长期使用出现标识磨损脱落的问题。

　　设计思路上完全围绕工业现场的可靠性需求展开，没有做消费级产品常见的花哨指示灯、多余装饰结构，壳体边角全部做了R3的圆角处理，避免安装调试的时候划伤操作人员的手部，壳体上下盖采用卡扣加内部螺丝的双重固定方式，防护等级能达到IP30，可阻挡车间内常见的金属碎屑、灰尘落入壳体内部造成电路短路。实际应用场景覆盖非常广，不管是机床设备的外接USB调试接口扩展、工控机的外设端口拓展、机器视觉检测工位的多相机数据连接，还是自动化产线的USB采集模块集中接线，都能适配，相比消费级塑料外壳的集线器，这种金属壳体的设备抗振动性能更强，在设备运行产生持续振动的工况下，不会出现壳体开裂、接口接触不良的问题。

　　建模的时候特意还原了所有安装细节，包括法兰耳的安装孔位公差、接口的伸出高度、供电端子的接线空间，做结构选型的时候可以直接把这个模型导入装配体，核对安装位置的干涉情况，不用再反复测绘实物尺寸。壳体的壁厚按照1.2mm的冷轧钢板常规厚度设置，折弯圆角、喷塑层的厚度预留都符合钣金加工的工艺要求，要是需要做同类产品的结构改型，也可以直接在这个模型基础上调整接口数量、安装方式，能省不少前期建模的时间。很多工程师做机柜布局的时候容易忽略USB扩展设备的安装空间，要么留的位置不够插线，要么选的设备抗干扰能力差导致通讯不稳定，这种经过工业场景验证的集线器结构，刚好能解决这些现场常见的痛点，不管是做新设备的电气设计，还是老设备的端口改造升级，都能直接参考这个结构的尺寸和安装方式做选型匹配。
