长方体壳类传动箱体零件结构建模

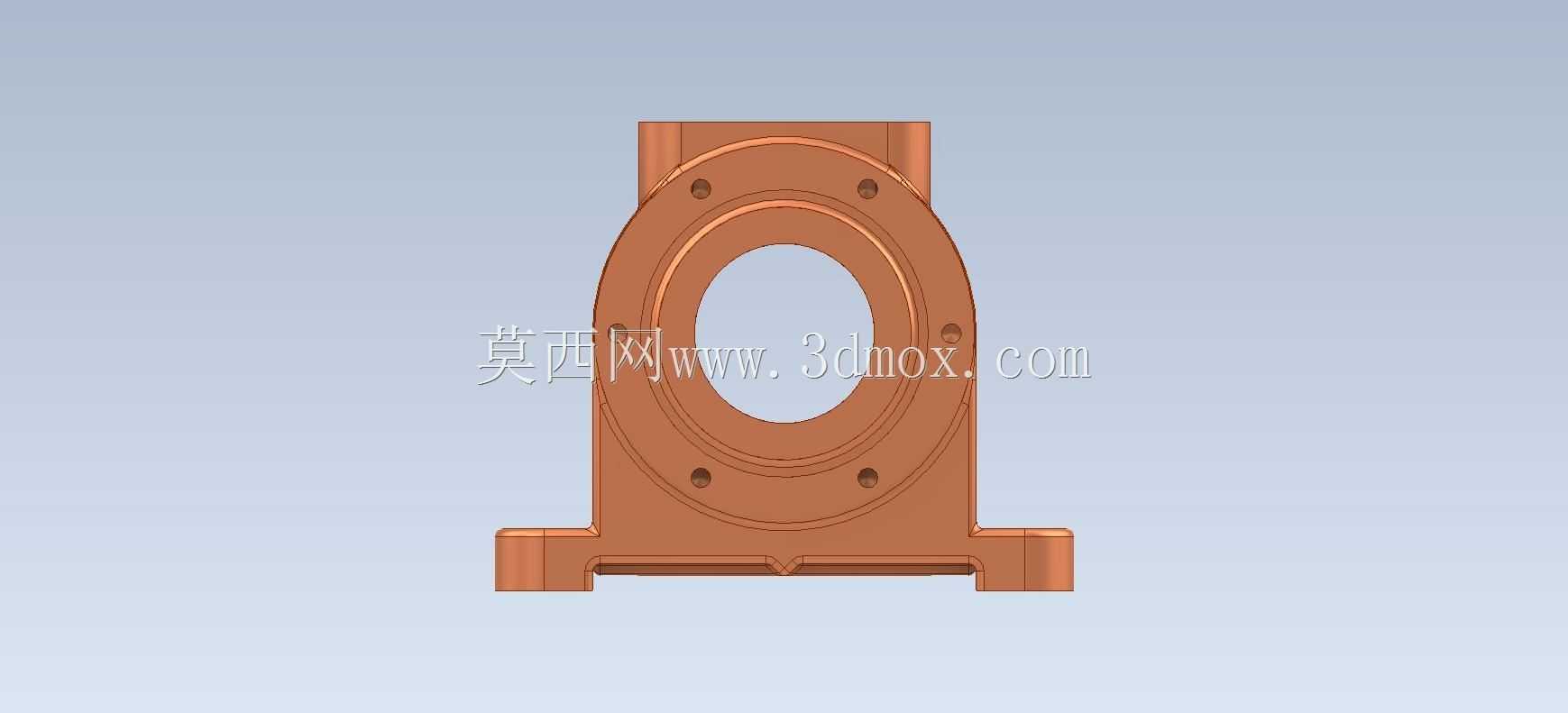

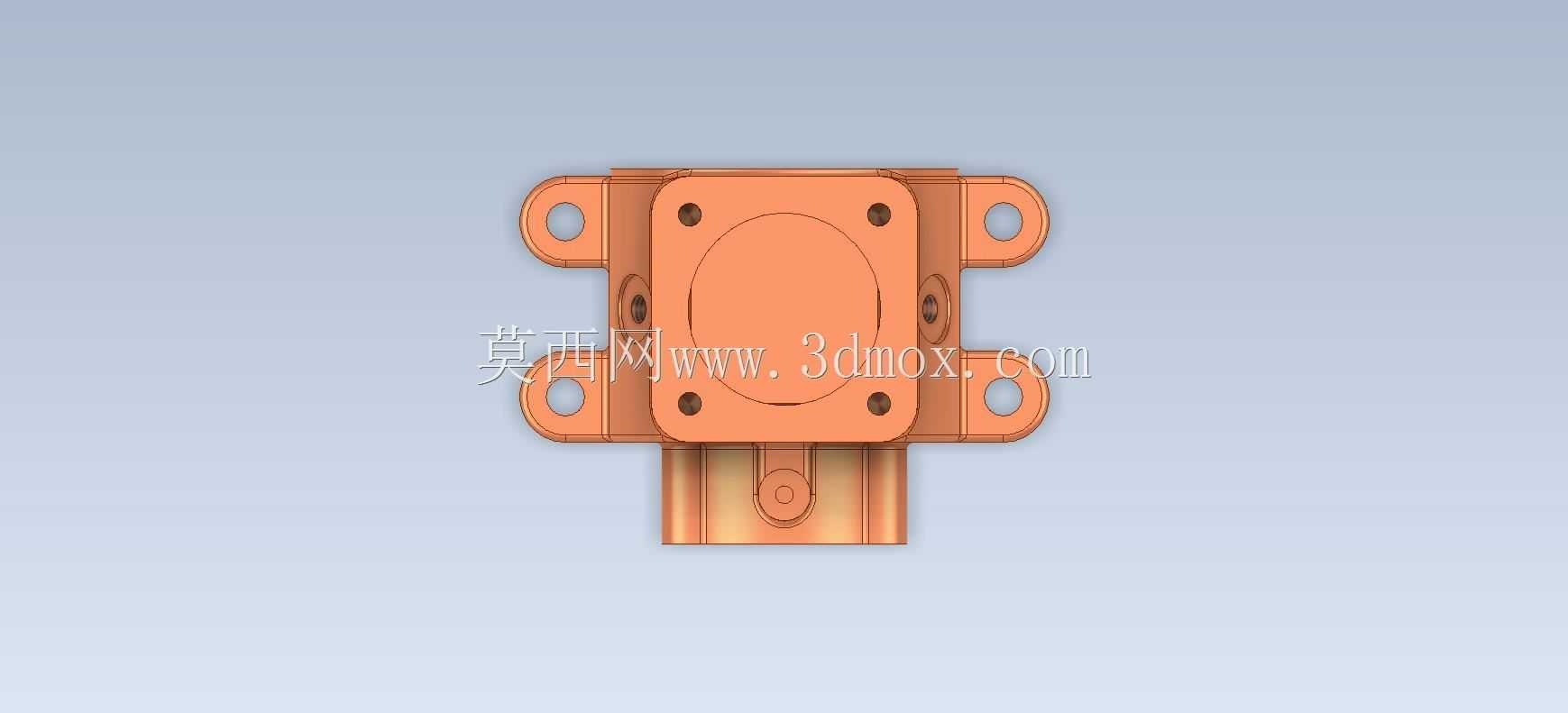

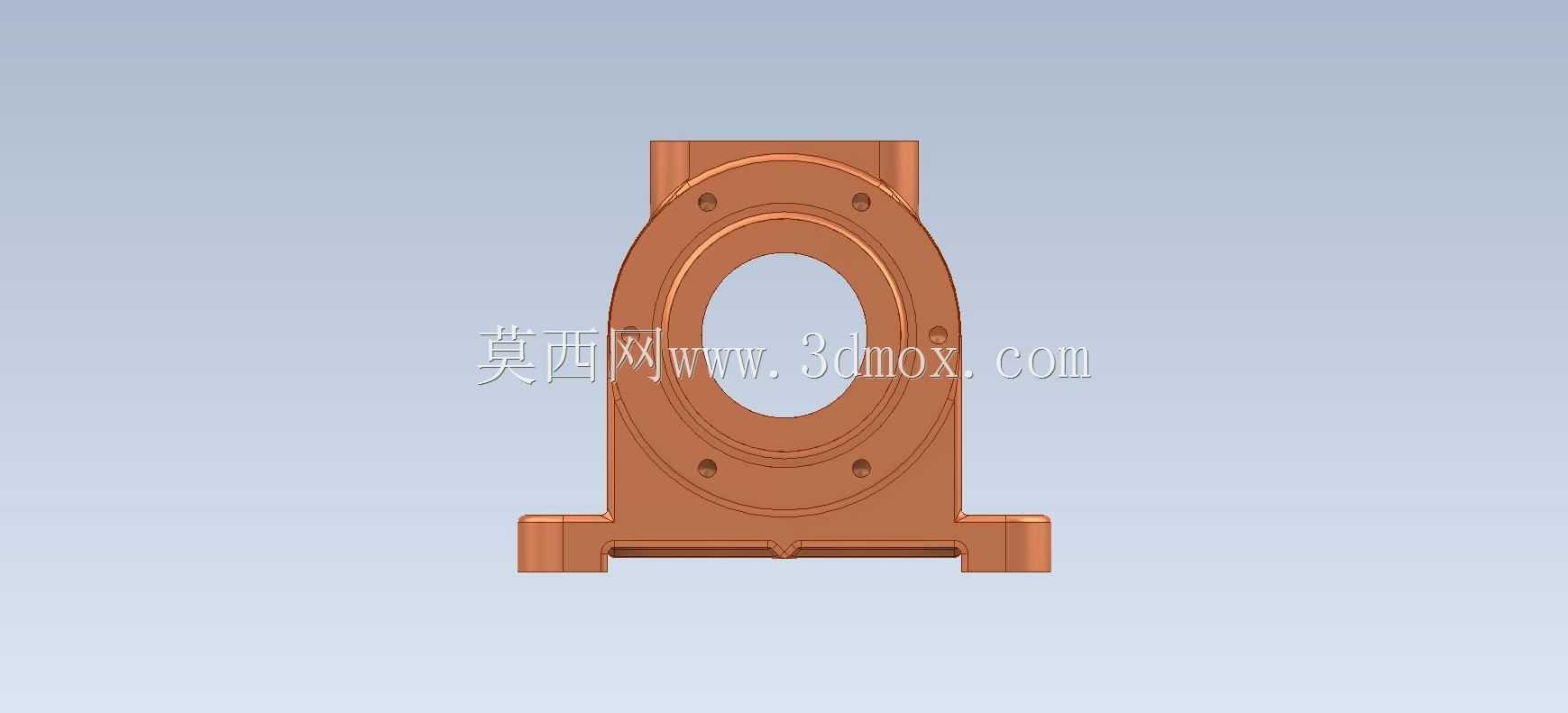

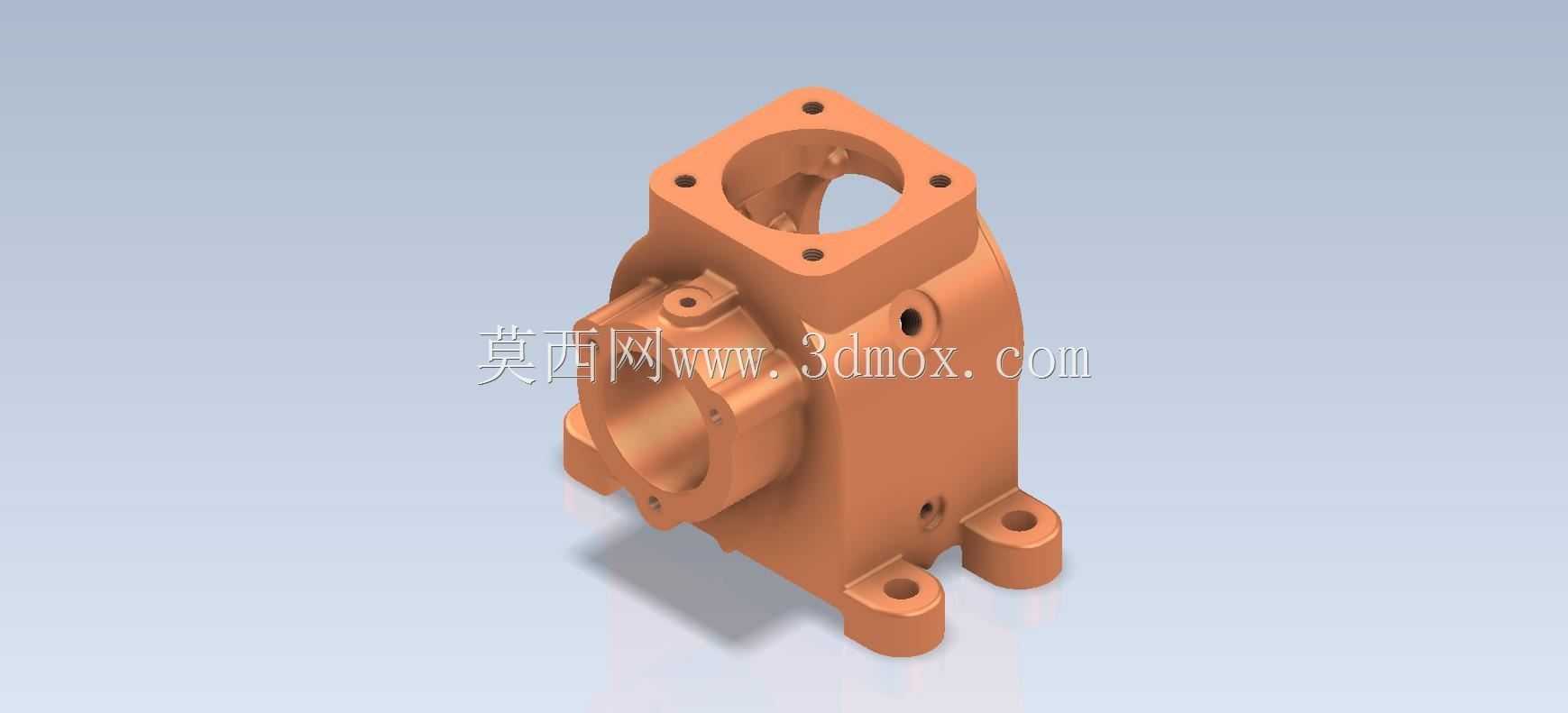

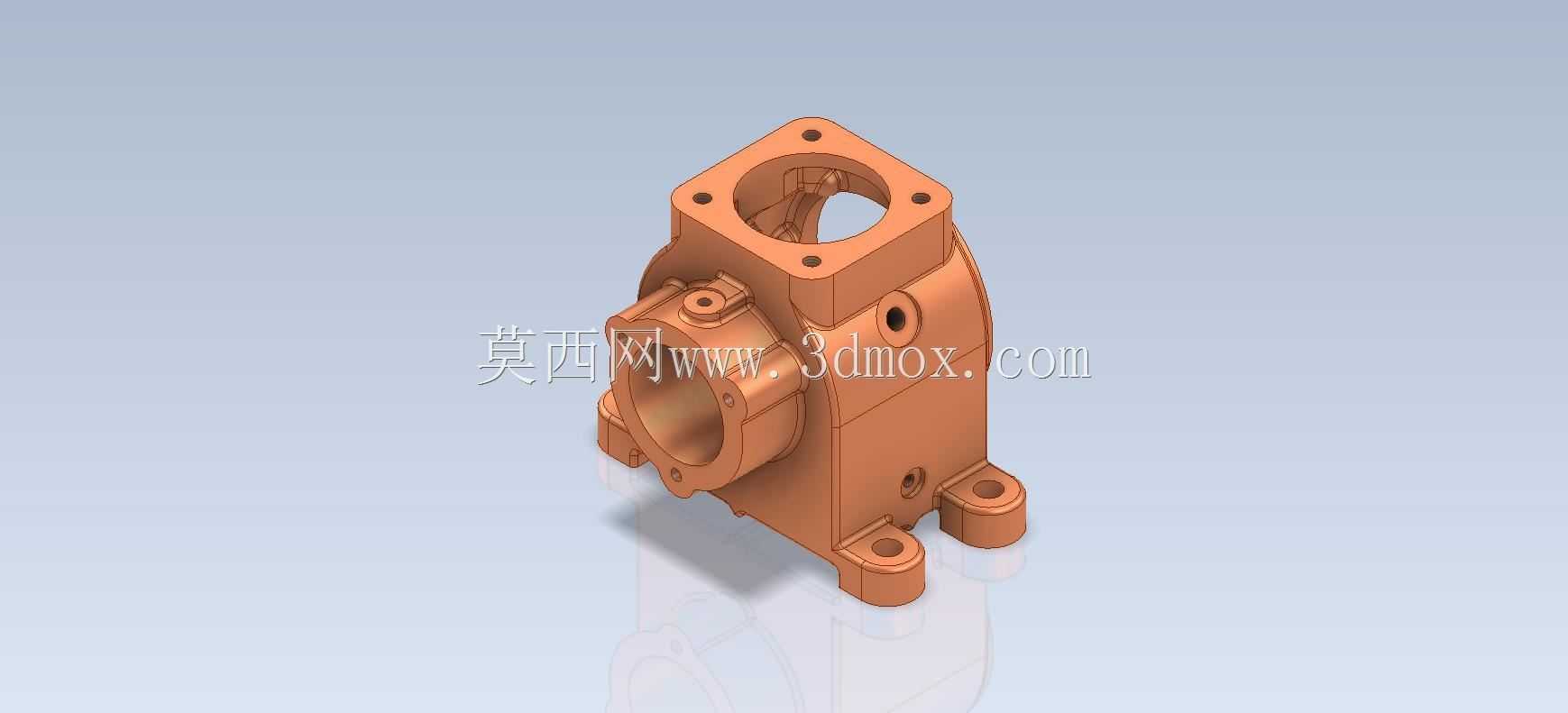

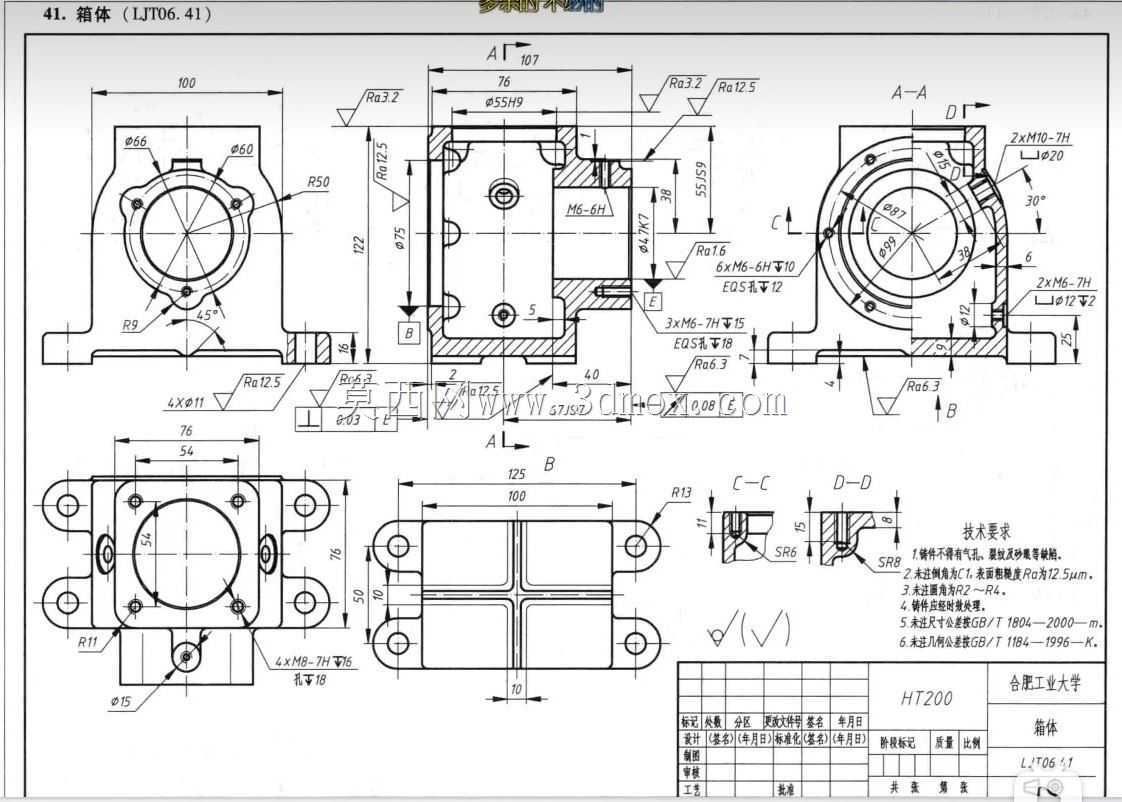

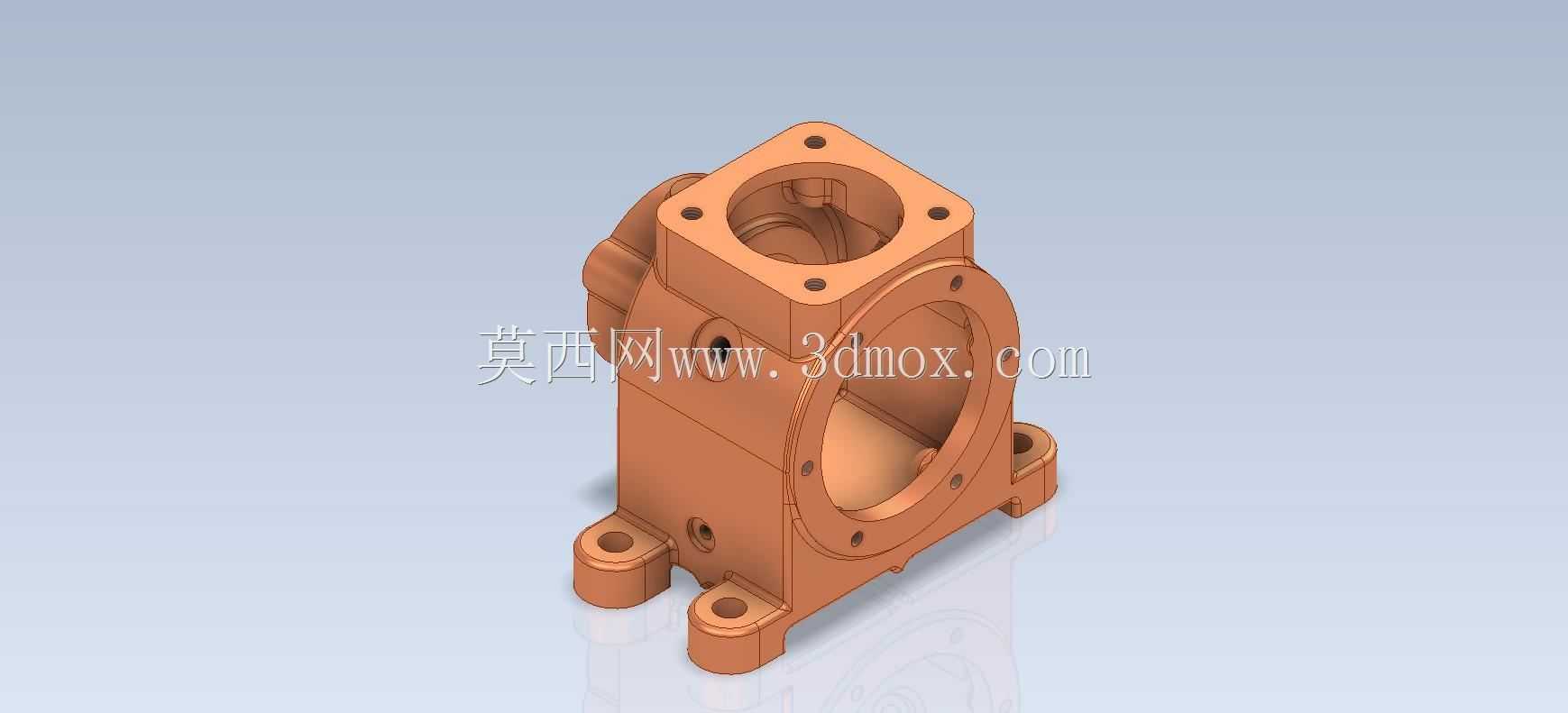

　　这类壳类箱体零件多应用在中小型动力传动、流体介质输送类设备中，作为核心承载构件包裹内部传动组件、阀芯或者回转类零件，隔绝外界粉尘、切削液、水汽对内部精密配合面的侵蚀，同时为外部关联部件提供精准的安装定位基准。从结构布局来看，主体采用长方体腔体作为核心承载框架，这种构型的优势在于加工基准容易找正，平面铣削、孔系加工的工序集中性好，相比异形曲面壳体能大幅降低铣削、镗孔工序的装夹调整时间，批量加工时的尺寸一致性更容易控制。顶部设置的带安装孔的法兰凸台，主要用于对接端盖或者动力输入组件，四个周向均布的螺栓孔可以保证连接面的压紧力均匀分布，避免密封面出现局部间隙导致的渗漏问题，法兰内孔的同轴度公差需要控制在0.02mm以内，

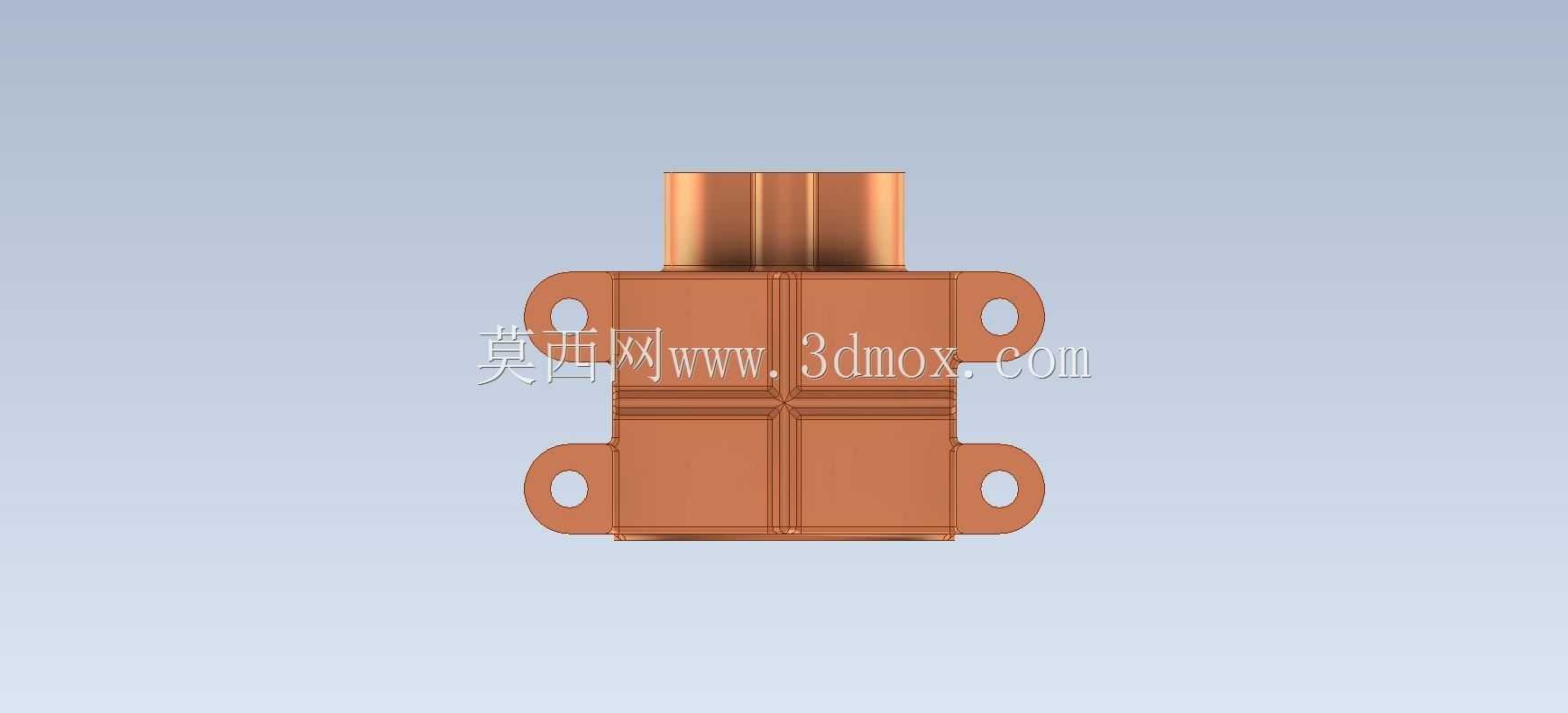

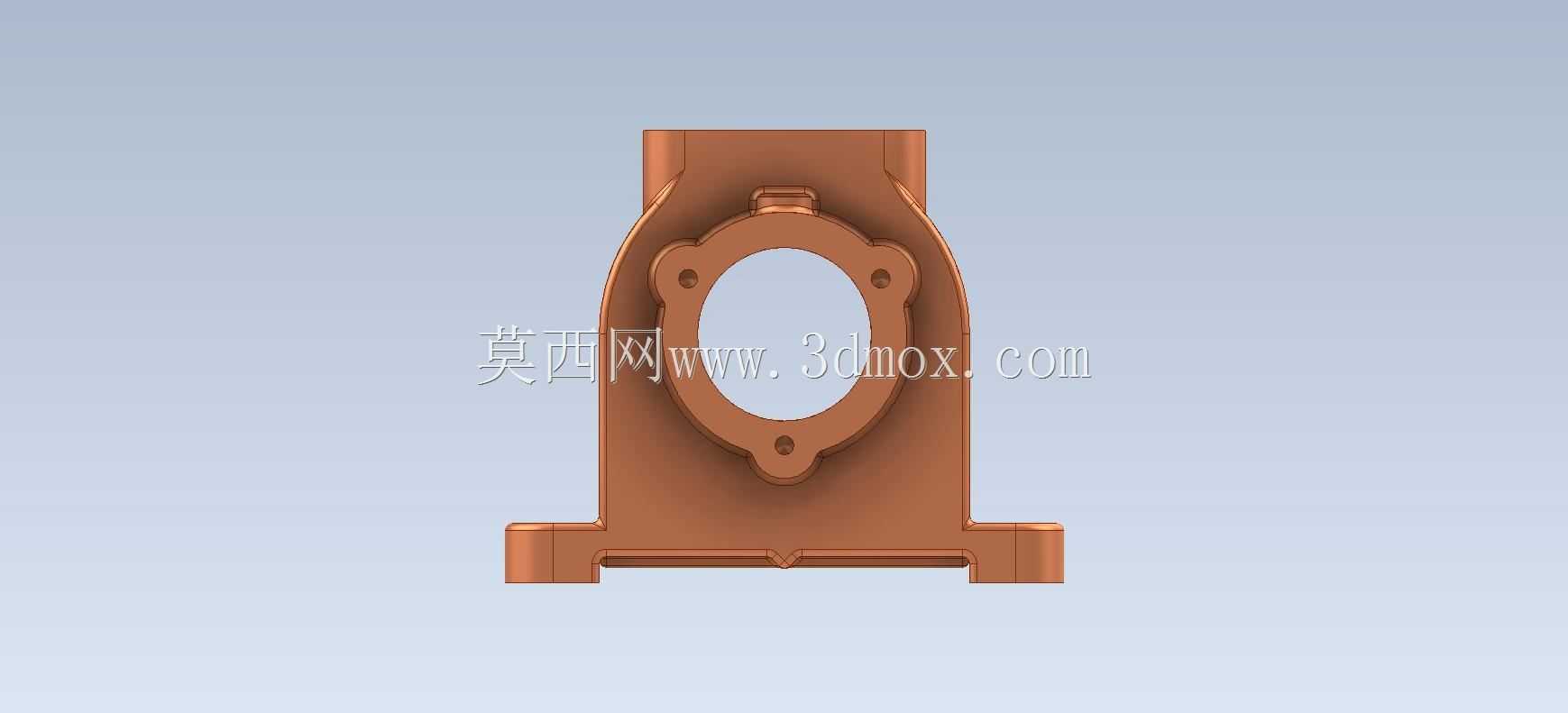

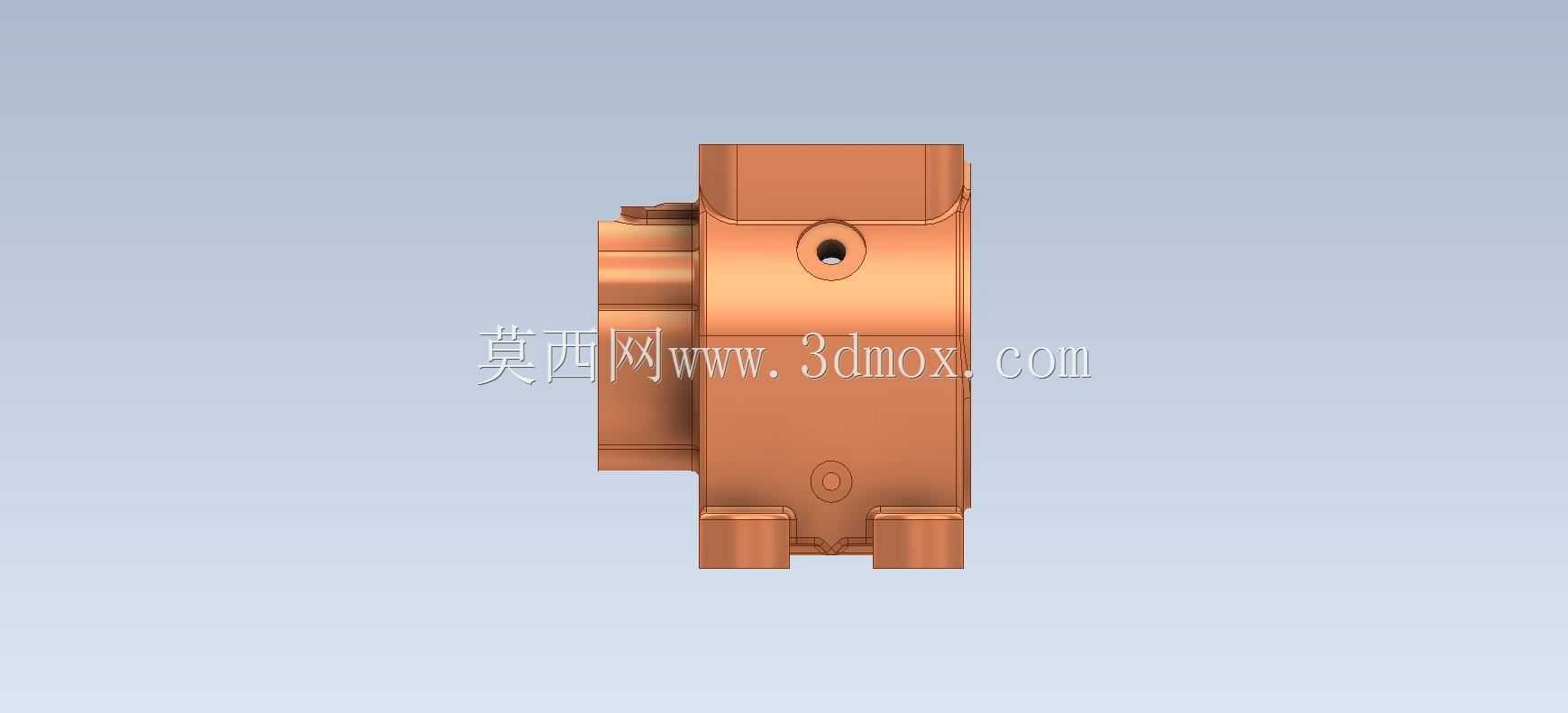

　　才能保证内部穿设的回转轴件运转时不会出现偏磨。侧面的凸台接口用于对接外接管路或者输出轴组件，凸台端面的粗糙度要求达到Ra1.6，保证对接密封件的贴合效果，避免工作过程中出现介质泄漏。底部两个带安装孔的支脚是整个零件的安装固定接口，支脚的安装面需要与腔体的中心轴线保持平行，两个安装孔的中心距公差控制在±0.05mm，安装时可以通过螺栓快速将整个壳体固定在设备的安装基座上，不需要额外调整定位。设计这类壳体零件时，首先要根据内部容纳组件的最大外轮廓尺寸确定腔体的内部净空间，预留出0.5-1mm的装配间隙，避免内部组件安装时出现干涉；其次要根据各个接口的受力大小调整对应位置的壁厚，比如顶部法兰连接位置因为要承受轴件运转的径向载荷，

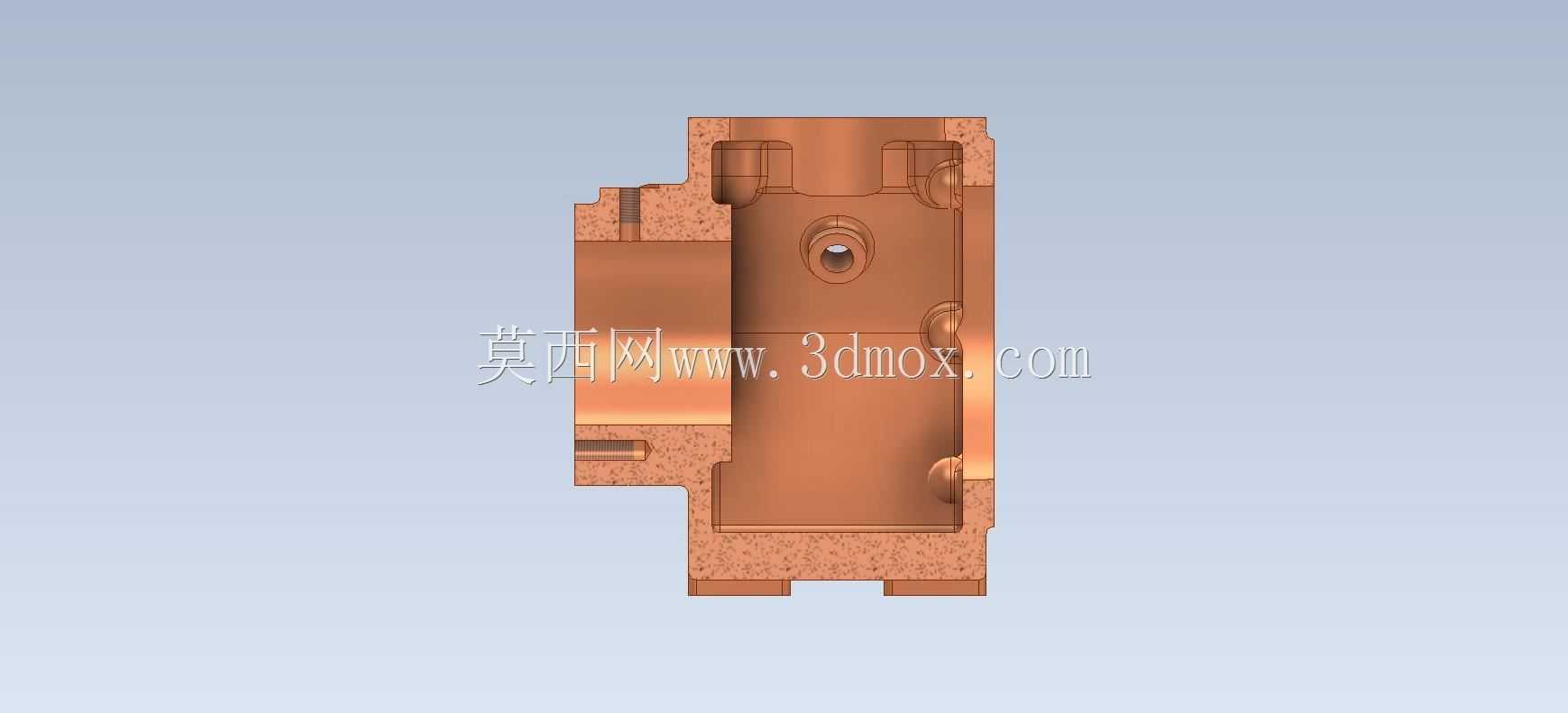

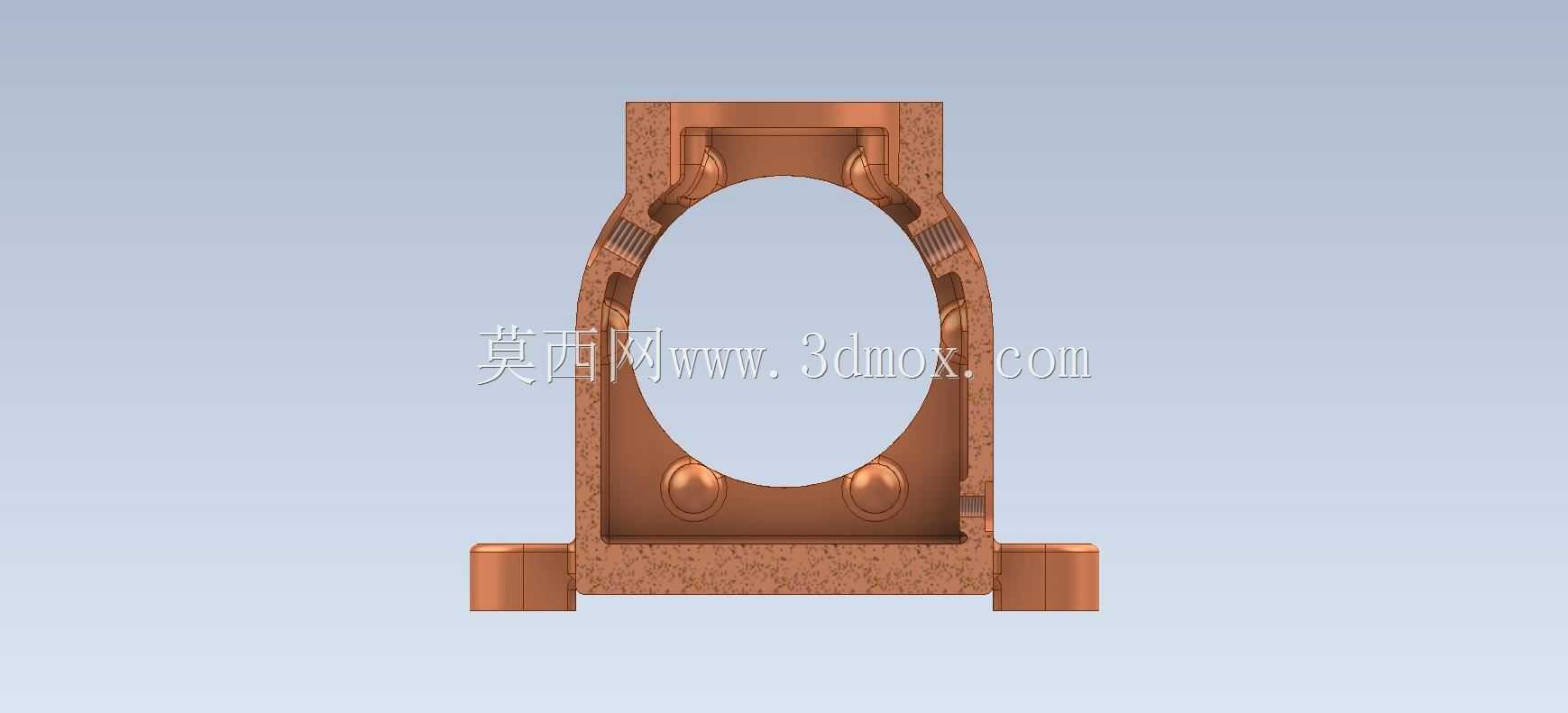

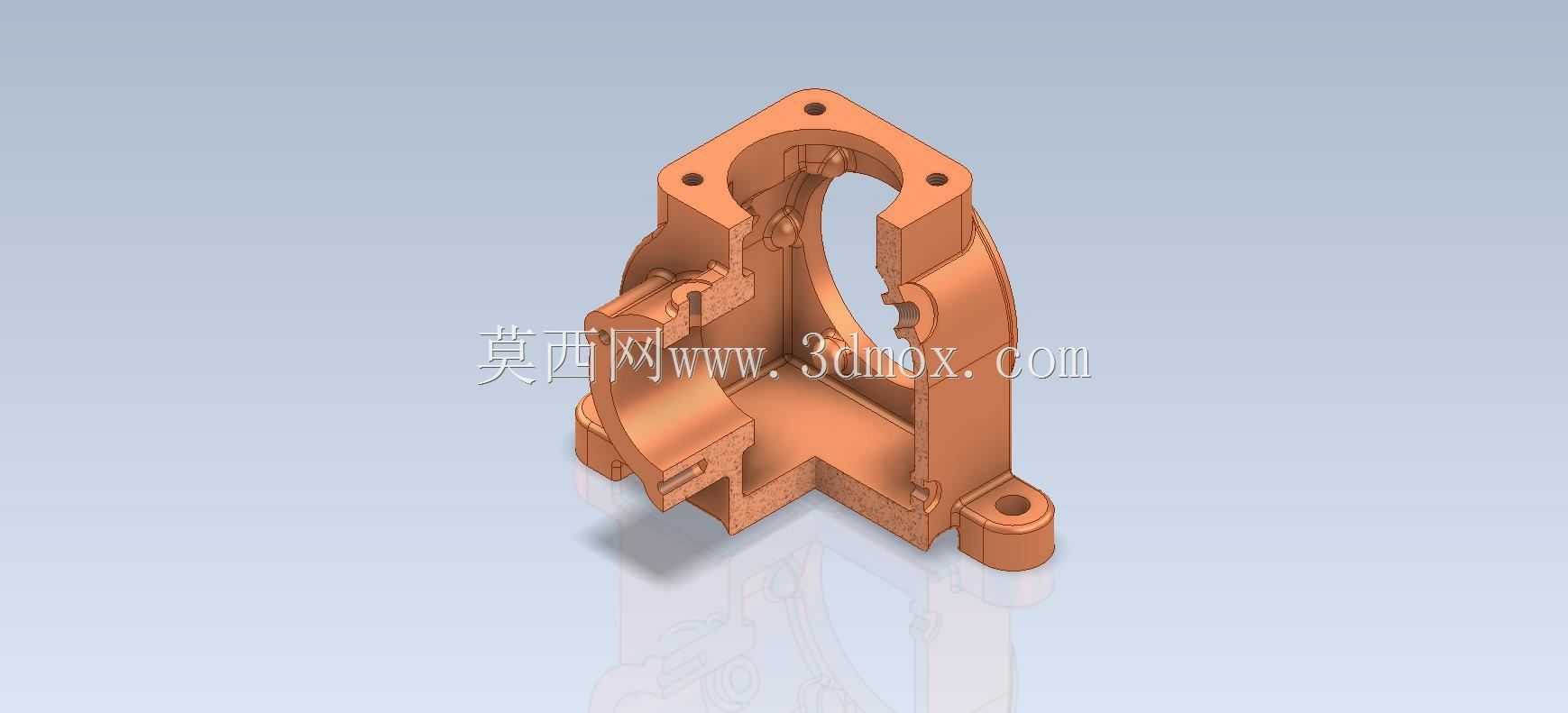

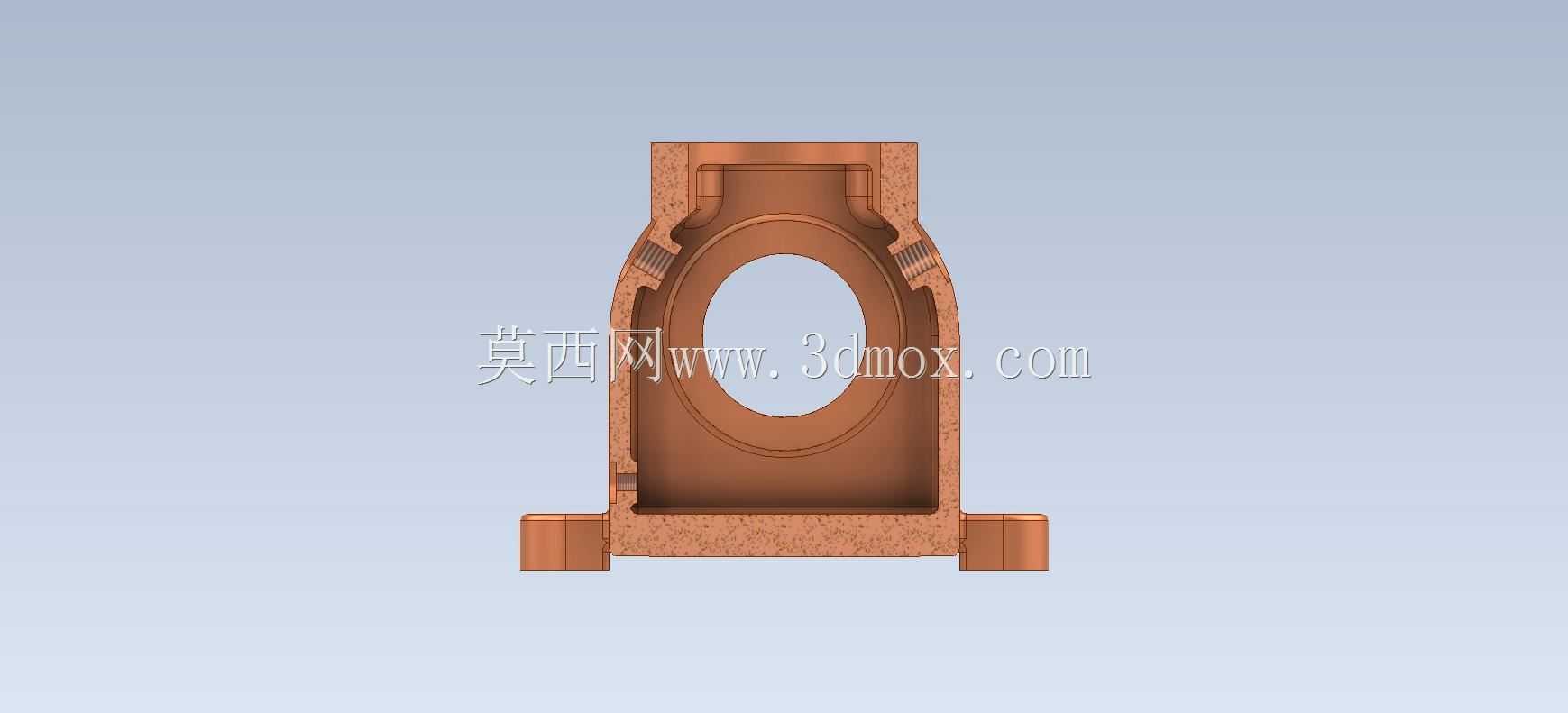

　　壁厚比腔体侧壁厚2mm，通过局部加厚的方式提升结构强度，不需要整体增加壁厚，能有效控制零件的整体重量。腔体的边角位置都设置了铸造圆角，避免铸造或者3D打印过程中出现应力集中导致的开裂问题，同时圆角过渡也能减少内部流体经过时的阻力，降低介质流动过程中的紊流损耗。零件上的小孔主要用于润滑油路布设或者传感器安装，孔位的位置精度需要保证与内部油道的连通性，避免出现油路堵塞导致的内部组件润滑失效。这类壳体的安装边界需要注意，支脚安装面下方需要预留至少10mm的操作空间，用于螺栓的拧紧操作，侧面各个凸台接口位置要预留对应管路或者接头的安装空间，避免与周边设备部件出现装配干涉。实际建模过程中，需要先搭建主体长方体腔体的基础特征，

　　再依次添加各个方向的凸台、安装孔、倒角圆角等细节特征，所有孔系特征尽量采用阵列或者镜像的方式生成，保证孔位的位置精度，同时减少建模过程中的特征数量，降低后续特征编辑或者工程图生成时的运算负荷。对于壳体的壁厚，要通过抽壳特征统一控制基础壁厚，再对受力较大的局部位置进行加厚处理，保证整个零件的壁厚均匀性，避免铸造或者注塑加工时出现缩孔、翘曲等成型缺陷。
