外六角全螺纹实心螺栓结构设计

　　在各类机械装配、钢结构搭建、机床附件装夹、液压管路固定等场景中，螺纹紧固件是应用基数最大的基础连接元件，其中外六角全螺纹实心螺栓的适配场景覆盖了从普通民用设备到重型工业装备的绝大多数可拆卸连接工位。这类螺栓的核心功能是通过螺纹副的咬合作用，配合螺母或者工件内螺纹孔，实现两个或多个被连接件的刚性压紧固定，在承受轴向拉力的同时，也可承担一定程度的横向剪切载荷，是设备装配环节中保障结构稳定性的核心基础零件。

　　从设计逻辑来看，这款外六角螺栓的头部采用标准正六角形结构，六角对边尺寸、头部厚度均匹配通用扳手的夹持规格，既可以适配开口扳手、梅花扳手的手动拧紧作业，也能适配电动扭矩扳手的自动化装配需求，头部与螺杆衔接处做了圆角过渡处理，避免应力集中导致的头部断裂风险，这一细节在承受交变载荷的连接工位中尤为重要，很多现场装配出现的螺栓头部断裂故障，都源于衔接处直角结构带来的应力集中问题。螺杆部分采用全螺纹设计，相比半螺纹螺栓，全螺纹结构的拧入深度调节范围更大，不需要严格控制被连接件的总厚度适配螺杆光杆段长度，在不同厚度叠层构件的连接场景中适配性更强，比如机床防护罩安装、设备机架拼接时，经常遇到被连接件厚度存在公差波动的情况，全螺纹螺栓可以灵活调整拧入深度，保证足够的螺纹啮合扣数，避免出现啮合长度不足导致的螺纹滑牙失效。

　　螺纹牙型采用通用公制三角螺纹设计，牙型角60度，牙顶和牙底均做了微小圆弧处理，既保证螺纹啮合时的接触面足够均匀，也能减少拧紧过程中牙型的应力集中，螺纹的导程、牙距均匹配标准粗牙螺纹规格，通用性强，不需要定制特殊规格的螺母即可完成装配。螺杆末端做了倒角处理，方便装配时快速对准螺母或者内螺纹孔的入口，减少螺纹错扣的概率，在自动化装配线上，这一倒角结构能大幅降低送料、拧入环节的卡滞率，提升装配效率。

　　从安装边界来看，这类螺栓的安装空间需要预留足够的扳手操作空间，六角头部的回转直径要满足扳手转动的最小空间要求，避免因为空间不足导致无法拧紧到规定扭矩。轴向安装尺寸上，螺栓拧入后露出螺母的螺纹长度控制在2-3个牙距最为合理，既保证螺纹啮合长度足够，也不会因为露出过长造成干涉或者材料浪费。在实际选型应用中，需要根据被连接件的总厚度、连接载荷等级选择对应公称直径、强度等级的螺栓，比如机床床身与立柱的连接需要更高强度等级的螺栓，而普通外罩、盖板的连接选择常规强度等级即可满足使用需求。

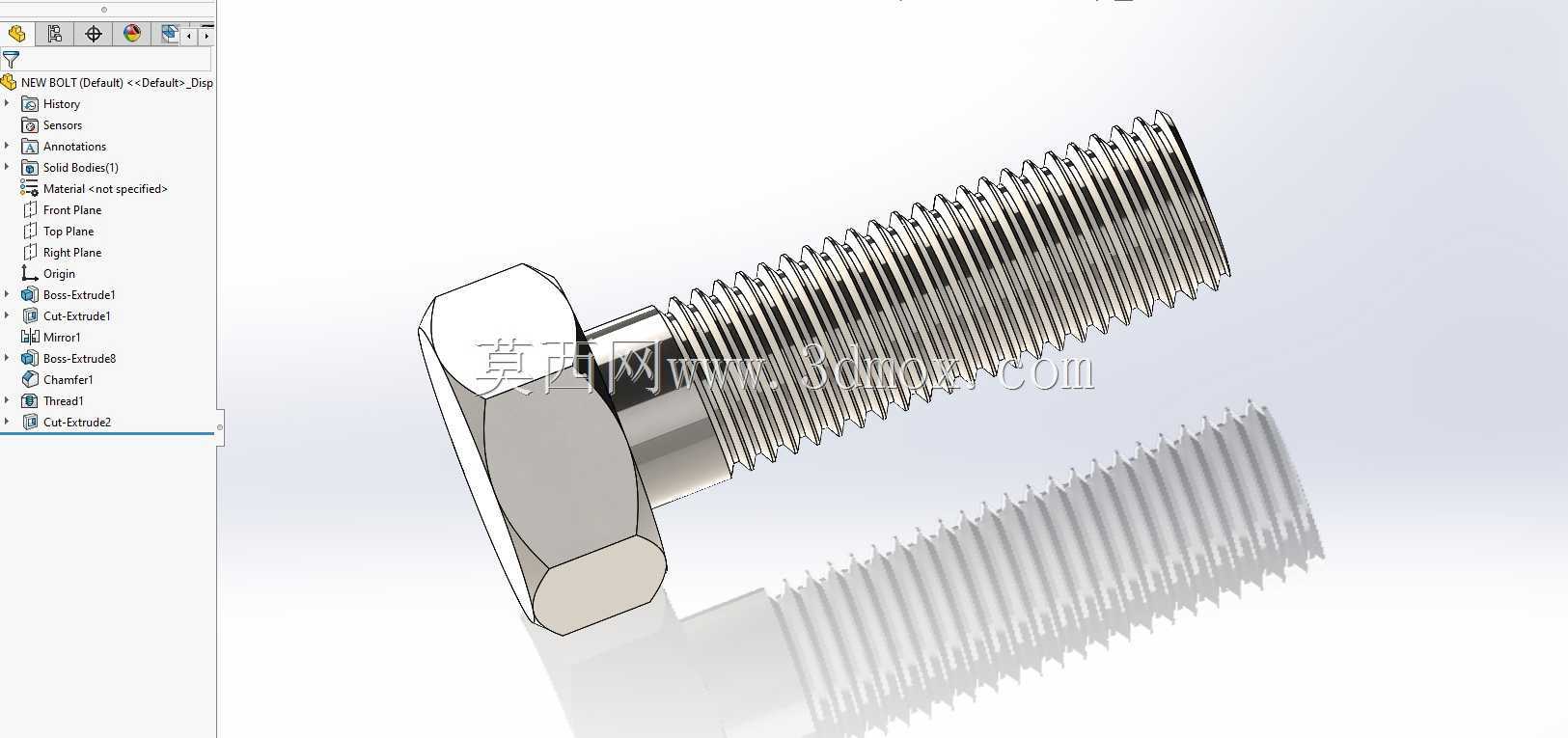

　　在实体工程应用中，这类实心螺栓相比空心螺杆的连接结构，抗剪切、抗拉伸能力更强，在承受冲击载荷、交变振动载荷的工位中可靠性更高，比如CA6140车床的导轨压板固定、进给机构的附件安装，都大量使用这类外六角全螺纹螺栓，日常维护拆装时也不需要特殊工具，普通维修班组的常规工具即可完成拆装作业，备件替换的通用性极强，不需要储备特殊规格的紧固件，能有效降低设备维护的备件库存压力。设计这类三维模型时，需要严格控制螺纹的牙型尺寸精度、六角头部的形位公差，保证模型导出的工程图能直接对接生产加工环节，螺纹部分的建模要符合机械制图的标准表达，既要在三维装配中实现真实的干涉检查，也要保证生成的二维图纸符合生产加工的标注规范，避免因为建模时的尺寸偏差导致实际加工出的零件无法与标准螺母适配。
