CA6140车床用米制连接支座结构设计

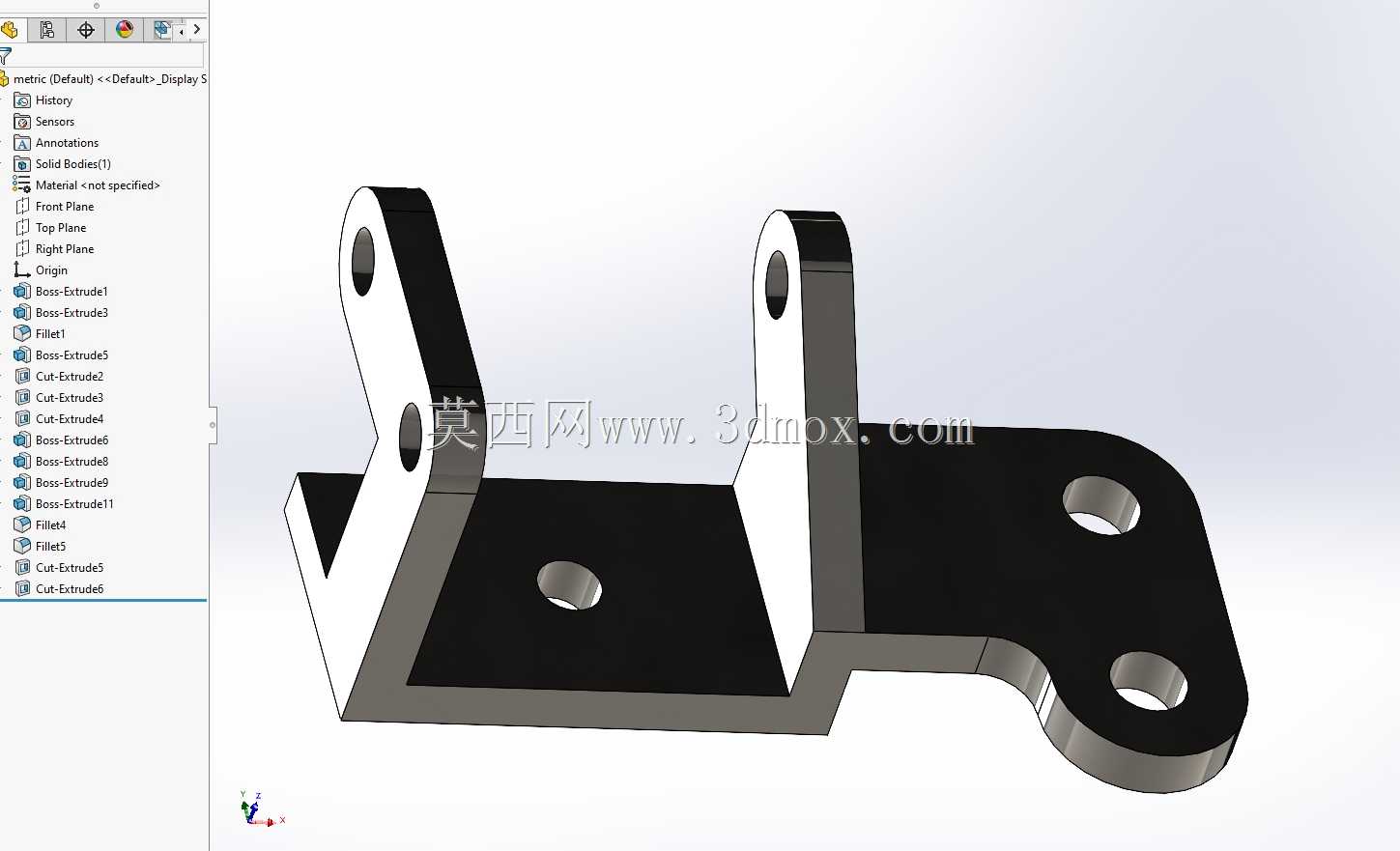

　　在普通卧式车床的进给箱与床身连接区域，这类米制连接支座承担着传动部件定位、载荷传递的核心作用，是CA6140系列车床中保障进给系统运行稳定性的关键支撑零件。从实际装配场景来看，该零件安装于床身靠近主轴箱的侧部安装面，底部三个呈非对称分布的安装孔，分别对应床身预制的螺纹孔位，其中靠近弯折端的两个孔位用于承受传动带轮带来的径向拉力，靠近立板侧的单孔用于抵消进给过程中产生的轴向窜动载荷，孔位的偏心布局并非随意设计，而是经过多次受力仿真验证后确定的，能够在有限的安装空间内最大化降低应力集中系数。

　　零件的两个立板并非等厚设计，靠近外侧的立板厚度比内侧立板薄2mm，这一细节是为了避让床身侧部的润滑油路通道，同时立板上的同轴通孔用于安装进给操纵机构的铰接销轴，孔的内壁粗糙度要求达到Ra1.6，装配时需要与销轴采用H7/h6的间隙配合，保证操纵手柄扳动时无卡滞感。立板与底板的连接处采用了R3的圆角过渡，避免焊接或铸造过程中产生的应力裂纹，同时在底板的弯折延伸端，特意设计了一个突出的圆弧耳部，耳部的通孔用于安装行程开关的触发碰块，当进给拖板运行到极限位置时，碰块触发行程开关切断进给动力，防止拖板超程撞击卡盘。

　　从设计思路上看，该零件完全采用米制标准尺寸体系，所有孔位直径、板厚、圆角半径均符合GB/T 1800.2的公差要求，没有采用任何英制尺寸，适配国内车床的通用维修配件标准，不需要单独定制非标准紧固件。底板的安装面平面度要求控制在0.02mm以内，装配前需要与床身安装面进行配研，接触面积不低于80%，防止长期运行后因贴合面间隙产生振动，导致进给精度下降。零件的整体高度控制在68mm，宽度控制在122mm，安装时不会与旁边的挂轮架产生运动干涉，即使在挂轮架更换不同齿数齿轮时，也预留了至少15mm的安全间隙。

　　在实际使用过程中，该支座不仅要承受静态的支撑载荷，还要承受进给机构换向时产生的冲击载荷，因此材质选用HT200灰铸铁，经过时效处理消除内应力，避免长期使用后产生变形。立板上的销轴孔在装配时需要加注锂基润滑脂，孔端设计有防尘槽，用于安装毛毡密封圈，防止切削液和铁屑进入孔内磨损销轴。底板上的每个安装孔都设计了沉头座，沉头深度为3mm，能够完全容纳内六角螺栓的头部，避免螺栓突出刮碰经过的传动软管。

　　很多维修人员在更换该配件时容易忽略孔位的角度偏差，实际上两个立板的同轴度要求为0.01mm，如果同轴度超差，会导致操纵机构扳动力矩过大，甚至出现脱档的问题。在建模过程中，特意将立板与底板的结合面做了0.1mm的拔模斜度，适配砂型铸造的工艺要求，不需要后续额外的机加工修正斜度。零件的非安装面全部喷涂C04-42醇酸磁漆，漆膜厚度控制在40-60μm，能够抵御车床日常使用中的切削液腐蚀，而安装面和销轴孔面不做喷漆处理，保留机加工后的金属表面，保证装配精度。

　　从安装边界来看，该零件的最外侧边缘距离床身导轨面的距离为42mm，不会影响拖板的全行程移动，即使拖板上安装最大直径200mm的卡盘，也不会与该支座产生碰撞。立板的顶部设计了1×45°的倒角，方便销轴装配时的导入，不需要额外修锉孔口。底板上靠近耳部的位置设计了一个直径5mm的小油孔，直通销轴孔的内壁，日常维护时可以通过这个油孔加注润滑油，不需要拆卸销轴就能完成润滑保养，大幅降低了设备维护的工作量。
