重载铰接式万向连接接头结构设计

　　这类铰接接头在工程现场的使用场景非常集中，常见于重载液压管路的末端对接、工程机械工作装置的连杆传动节点、重型工装夹具的快换连接端，以及需要在两个存在小幅角度偏差的轴端之间传递轴向载荷的工位。现场安装时很难保证两根对接轴始终保持严格同轴，设备运行过程中机架受载变形、基础沉降、振动偏移都会让对接端产生偏角，刚性直连接头在这种工况下会在轴肩位置产生极大的附加弯曲应力，短时间内就会出现螺纹滑牙、轴颈断裂或者密封面泄漏的问题，这套铰接结构正是为了补偿这类安装与运行偏差而设计。

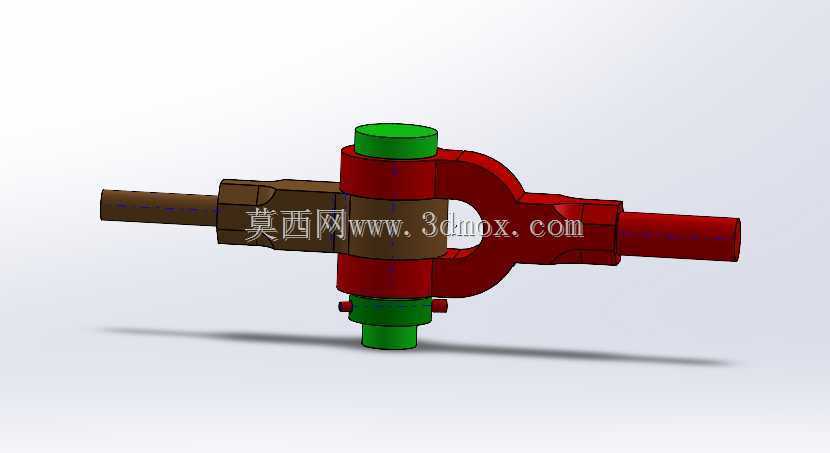

　　从结构组成来看，中间的十字铰接主体是整个零件的核心承载件，两侧伸出的对接轴段分别适配两端的外接管路或者传动杆，轴段末端加工有外连接段，可以直接和配套的内螺纹管件或者连杆端头旋合，轴肩位置预留了扳手夹持平面，现场装配时可以用标准开口扳手卡住施力，避免拧紧过程中整个接头跟转。上下方向布置的两组绿色端盖是铰接销轴的轴向限位结构，端盖和主体之间通过止口定位，销轴穿过主体和两侧叉耳之后，两端由端盖封挡，既可以防止销轴在受载过程中轴向窜动脱出，也能在端盖和销轴端面之间预留调整垫片的安装空间，装配时可以通过选配垫片厚度来控制铰接转动的阻尼，既保证接头可以灵活摆动补偿偏角，又不会因为配合间隙过大在往复载荷下产生冲击异响。

　　设计过程中首先要确定的是铰接副的摆动角度范围，常规工业场景下这类接头需要满足单方向至少正负7度、垂直方向正负5度的偏角补偿能力，建模时要把叉耳的内侧开口宽度和中间十字体的外径匹配好，预留出足够的摆动间隙，不能在最大偏角位置出现叉耳和十字体的刚性干涉。承载校核方面，主体的叉耳根部是应力集中最高的位置，轴向拉力作用下叉耳会受到向外张开的弯矩，建模时特意在叉耳和主体衔接的位置做了大圆角过渡，避免直角台阶带来的应力突变，销轴和叉耳销孔的配合选用过渡配合，既保证装配时可以压装到位，又不会因为间隙过大在交变载荷下出现销孔椭圆化磨损。

　　外形尺寸上，整套接头沿轴向的总长度控制在适配常规通径管件的范围，两端对接轴的外径和配套管路的接头通径匹配，中间铰接主体的最大外径略大于两端轴径，上下端盖的外圆直径小于主体叉耳的外侧宽度，这样在密集排布的管路工位安装时，相邻接头之间不会发生空间干涉。安装边界需要重点注意，接头摆动时两端外接的管路或者连杆要预留出对应的活动空间，不能在接头外围布置紧贴的刚性机架板，否则铰接副的偏角补偿能力会完全失效。销轴的径向尺寸按照额定拉载荷的剪切强度计算，单剪切面的安全系数取不低于3，满足重载工况下的抗冲击要求，端盖的固定结构选用沿圆周均布的小紧固件，紧固之后端盖端面和主体端面完全贴合，不会在振动下出现松脱。

　　实际使用中这类接头还可以在铰接配合面之间预留润滑脂槽，定期加注润滑脂之后可以降低摆动过程中的摩擦磨损，即使长期在露天粉尘较多的工地场景运行，配合面也不会出现卡滞。和普通的刚性管接头相比，这种铰接结构不需要在安装时反复调整两端管路的同轴度，现场装配效率可以提升很多，同时运行过程中可以吸收大部分振动传递，降低两端相连设备受到的附加载荷，延长整套管路或者传动机构的使用寿命。建模时所有配合面的尺寸公差都按照实际加工精度标注，销孔的同轴度、端盖止口的垂直度都给出了明确的形位公差要求，加工完成后可以直接按照三维模型的尺寸进行装配验证，不需要反复修配就能达到设计预期的摆动与承载性能。
