CA6140车床用刚性凸缘电机连接接头

　　在普通卧式车床的主轴传动链改造、进给系统伺服化升级以及日常传动部件维护场景中，电机与传动轴之间的连接部件直接决定了扭矩传递的可靠性与回转精度，这款适配CA6140车床的电机接头，本质是经过尺寸适配优化的刚性凸缘连接结构，主要用于电机输出轴与被驱动轴之间的无间隙刚性传动连接。从实际应用场景来看，这类接头除了CA6140车床主传动箱的电机对接场景外，也可适配同规格轴径的小型输送设备、专用工装的动力端连接，核心作用是补偿两轴安装时的微小同轴度偏差，同时传递额定工况下的工作扭矩，避免电机轴直接承受径向载荷，延长电机轴承的使用寿命。

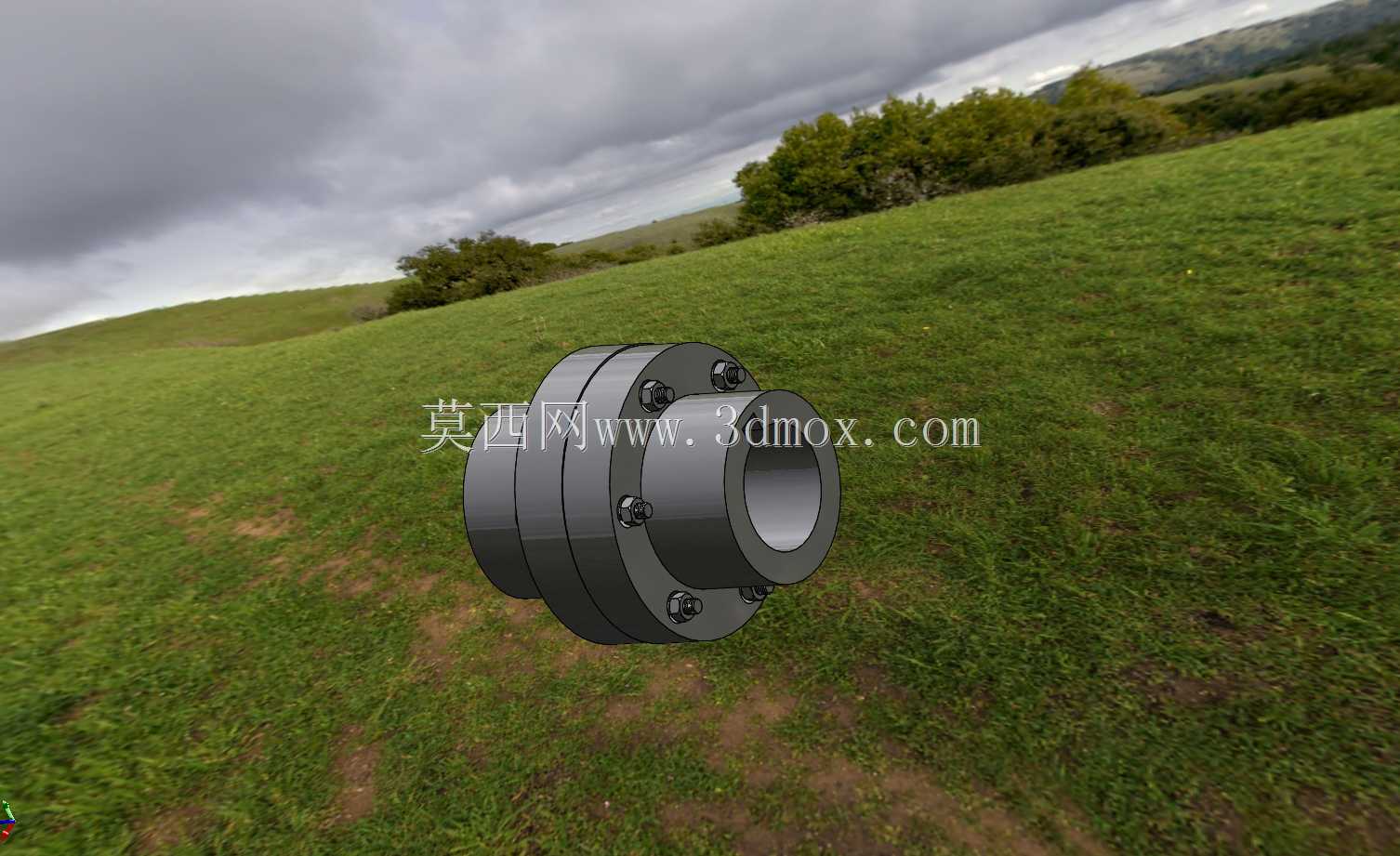

　　从结构设计思路来看，这款接头采用分体式双凸缘对合结构，两个带毂的凸缘盘分别通过键连接固定在电机输出轴和待连接的传动轴轴端，两个凸缘盘的对接端面采用止口定位结构，也就是一个凸缘端做出凸台、另一个做出对应的凹槽，装配时凸台嵌入凹槽实现精准对中，保证两轴的同轴度控制在允许的公差范围内，避免回转过程中出现偏摆振动。凸缘盘的周向均匀布置了六组内六角圆柱头螺栓，螺栓穿过一侧凸缘的光孔后拧入另一侧凸缘的螺纹孔，通过螺栓的预紧力让两个凸缘盘的端面紧密贴合，依靠接触面的摩擦力和螺栓的抗剪能力共同传递扭矩，这种结构相比弹性联轴器，传动无间隙、扭转刚度高，非常适合车床这类需要正反转频繁切换、传动精度要求较高的工况，不会因为弹性元件的变形出现传动滞后的问题。

　　从安装边界与尺寸适配角度来说，这款接头的轴孔直径是按照CA6140车床原配电机的输出轴直径设计，键槽尺寸符合普通平键的国标公差要求，装配时不需要额外对轴进行二次加工，直接将凸缘毂部的键槽对准轴上的平键推入到位，再通过轴端的锁紧螺钉固定即可完成轴上定位。两个凸缘盘的外圆直径经过优化，在保证螺栓安装空间足够的前提下尽可能缩小外径尺寸，避免安装时与电机端盖、传动箱壁板发生干涉，凸缘毂部的轴向长度也经过匹配计算，既保证了与轴的配合长度足够、不会出现轴上松动，也不会因为毂部过长导致轴的有效安装长度不足。需要注意的是，这类刚性接头对两轴的安装同轴度有一定要求，装配时需要通过百分表打表调整电机安装位置，保证两轴的径向圆跳动偏差控制在0.03mm以内，端面跳动偏差控制在0.02mm以内，否则高速回转时会产生附加载荷，加剧轴承和连接螺栓的磨损。

　　从功能特性来看，这款接头采用整体钢制结构，经过调质处理后具备足够的强度和韧性，能够承受CA6140车床主轴电机额定输出扭矩下的长期载荷，频繁正反转时也不会出现凸缘断裂或者螺栓松动的问题。对接端面的加工粗糙度达到Ra1.6，保证两个端面贴合紧密，没有缝隙，避免传动过程中出现端面相对滑移。周向布置的螺栓采用性能等级8.8级的内六角螺栓，预紧时按照对角顺序分次拧紧，保证每个螺栓的预紧力均匀，避免单个螺栓受力过大出现断裂。相比传统的焊接式轴接头，这种分体式凸缘结构拆装非常方便，后期维护更换电机或者调整传动位置时，只需要拆下连接螺栓就可以分离两轴，不需要破坏原有轴系结构，大幅降低了设备维护的工作量。在实际车床改造场景中，很多用户会将原有的皮带传动结构替换为直连传动，这时候就需要这类适配性的连接接头，既可以简化传动结构、减少皮带传动的能量损耗，也能提升传动的响应速度，提升车床的加工精度，尤其是在车削螺纹这类需要严格传动比的工序中，刚性直连的传动精度优势会更加明显。
