基于树莓派PICO的手持空气质量监测装置

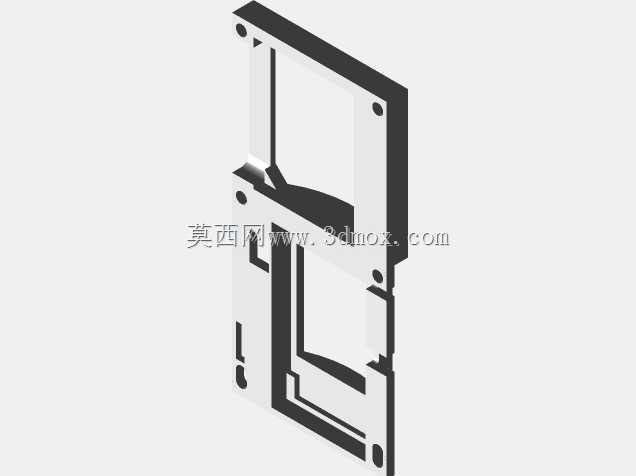

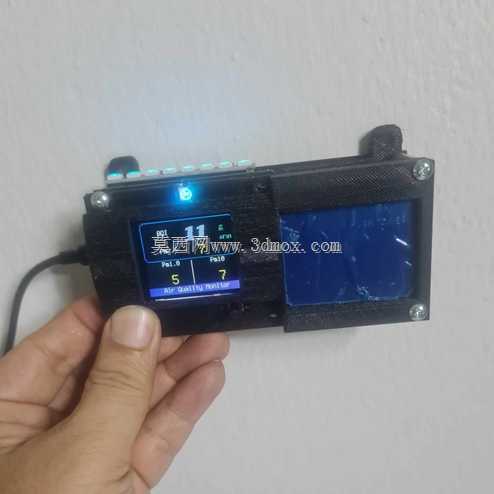

　　这款手持环境检测装置的结构设计围绕便携使用场景展开，整体采用长条形手持轮廓，外壳做了圆角过渡处理，单手握持时受力均匀，长时间持握不会产生硌手的不适感，外壳壁厚控制在1.8mm，兼顾结构强度与整机重量控制，整机重量控制在120g以内，适合日常随身携带来完成不同点位的空气质量快速筛查。从功能布局来看，正面预留了TFT显示屏的安装窗口，屏幕周边做了0.5mm的凸边防护，避免设备放置时屏幕直接接触桌面产生刮擦，屏幕旁侧预留了WS2812 RGB灯条的安装槽位，灯条外侧做了半透明柔光罩的安装位，可通过不同颜色直观反馈当前空气质量等级，无需凑近读取屏幕数值就能快速判断环境状态。内部结构采用分层布局设计，底层预留树莓派PICO主控板的固定柱位，

　　固定柱高度统一为3mm，预留足够的走线空间避免排线挤压，中层预留PMS7003粉尘传感器的安装腔，传感器进气口位置对应外壳侧面开设格栅进风孔，进风孔做了45度斜角倒角处理，既保证进气通畅，又能避免大颗粒杂物直接进入传感器腔室影响检测精度，上层为电池仓，预留常规锂聚合物电池的安装空间，电池仓与主控板之间设置绝缘挡片槽位，避免电池磨损电路板造成短路风险。设备端部预留Type-C供电接口的开孔，开孔尺寸与接口公差控制在0.2mm以内，既保证接口插拔顺畅，又不会出现过大缝隙影响外观整体性，接口旁侧预留固定挂绳的小孔位，可搭配腕带使用，避免手持检测过程中设备滑落。从实际应用场景来看，该装置可用于室内办公场所的空气质量巡检、

　　家庭装修后不同房间的PM2.5浓度排查、户外小型活动场地的空气质量快速检测，相比固定式空气质量监测设备，无需固定安装布线，可灵活移动完成多点位检测，检测数据可直接通过屏幕实时显示，同时RGB灯条可同步给出直观的等级提示，即使没有专业环境检测知识的使用者也能快速判断当前空气质量状态。设计过程中针对传感器的检测精度做了结构适配，传感器安装位周边做了密封筋设计，避免设备内部气流串扰影响进气采样的准确性，屏幕安装位预留了泡棉胶的粘贴槽，装配后可实现屏幕与外壳之间的缓冲，避免手持过程中的震动导致屏幕接触不良，外壳所有拼接位置都做了卡扣结构，配合少量螺丝固定，既方便后期拆解维护更换传感器或电池，又能保证外壳拼接的紧密性，

　　减少日常使用中缝隙进灰的问题。设备侧面的按键位置做了内凹设计，按键表面与外壳外表面齐平，避免放置过程中误触按键导致设备异常启动或参数错乱，按键的触发行程设计为1.2mm，按压反馈清晰，戴薄手套操作也能准确触发。从安装边界来看，内部所有元器件的安装位都预留了0.3mm的装配公差，PCB板固定柱的位置精度控制在0.1mm以内，保证各元器件装配后不会出现干涉，传感器与进气格栅之间的距离控制在5mm，保证进气气流平稳，不会因为距离过近产生气流紊流影响检测数值的稳定性，电池仓尺寸适配常规容量的软包锂电池，预留了电池保护板的安装空间，不会出现电池挤压保护板的问题。整体结构没有多余的装饰性设计，所有结构特征都服务于功能实现与使用体验，手持部位的外壳表面做了细微的防滑纹理处理，增加握持时的摩擦力，即使手心出汗也能稳定持握设备完成检测操作。
