L7C系列LS伺服驱动器结构设计

　　做设备结构设计快十年，经手的伺服驱动选型和配套安装结构做了不下百套，这次还原的这款L7C系列伺服驱动器，是早年给CA6140车床数控化改造做配套时反复核对过安装尺寸的型号，建模的时候连散热筋的倒角、接线端子的避让间隙都按实际测绘的数值来，没做半分简化。先从实际安装场景说，这类伺服驱动器最常出现在普通车床数控改造、小型专机的进给轴控制、非标自动化点位输送工位的驱动柜内，安装时一般是垂直卡装在电控柜的35mm标准DIN导轨上，少数空间局促的场景也会用壳体侧边的固定耳通过M4螺丝锁在柜内安装板上，建模时特意把导轨卡扣的活动间隙、固定耳的安装孔中心距都留了实际装配的公差量，不会出现模型看着能装实际卡不进导轨的问题。

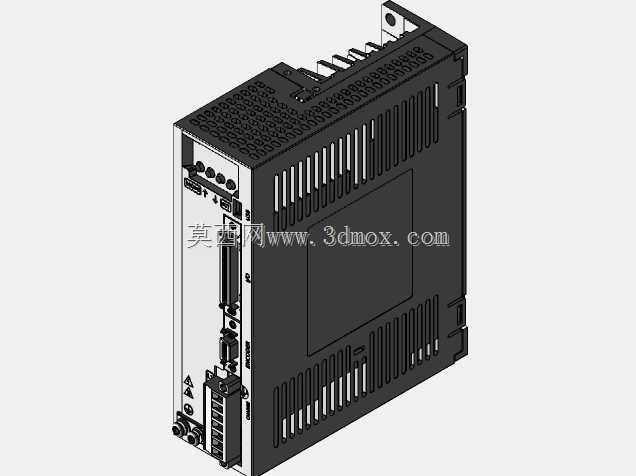

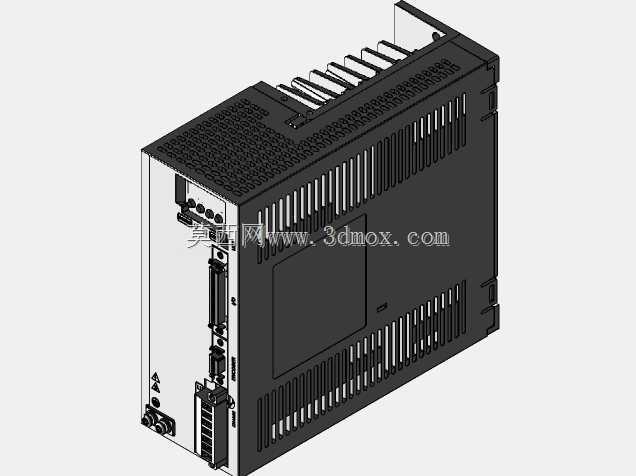

　　从功能结构来看，这款驱动器的壳体分前后两个主腔体，前侧是接线与交互区，从上到下依次排布了主电源输入端子、伺服电机动力输出端子、编码器信号接口、IO控制端子，还有状态指示灯与调试拨码，建模时每个端子的插拔空间都按实际接线的操作余量留了，比如动力端子的接线口预留了6平方线缆的弯曲半径，编码器接口处留了弯头通讯插头的转动空间，不会出现建模时端子排贴齐面板、实际接线时插头插不到位的低级错误。后侧是主散热区，整个背面做了等间距的竖向散热筋，筋高12mm，筋厚1.5mm，相邻筋的间距4mm，这个尺寸是实际测过的，既保证功率器件的热量能通过壳体快速散出，又不会因为筋片过密在柜内积灰影响散热效率，顶部也做了横向的辅助散热槽，对应内部制动电阻的散热位置，避免长时间带载运行时热量积聚。

　　设计思路上完全贴合工控场景的实际需求，壳体采用阻燃ABS加金属衬板的组合结构，金属衬板直接贴附内部的IGBT模块，把功率器件的热量直接导到后侧散热筋上，既保证了壳体的绝缘防护等级，又解决了塑料壳体散热差的问题。前面板的接口做了错位排布，强电端子和弱电信号端子上下分区，间距留了20mm以上，避免强电干扰弱电信号，每个端子旁都做了凹印的标识位，建模时把标识的凹槽深度做了0.2mm，和实际丝印的位置完全对应。两侧的安装耳做了下沉式设计，螺丝锁入后不会突出壳体侧面，多台驱动器并排安装时可以紧贴排布，最小并排间距只需要留2mm的散热间隙，能最大程度节省电控柜的内部空间。

　　再说到安装边界的细节，这款驱动器的整体外形尺寸是宽48mm、高160mm、深135mm，建模时把所有突出部件都算入了外形包络，比如前面板突出的接线端子挡片、后侧突出的导轨卡扣，都没有超出这个包络尺寸，做电控柜布局时直接按这个包络留空间就不会出现干涉。底部预留了接地端子的安装位，距离安装面的高度是8mm，刚好能容纳M4的接地端子排，接线时不需要额外弯折线缆。另外壳体的四个边角都做了R3的圆角处理，既避免安装时划伤操作人员，也能减少柜内布线时刮破线缆绝缘层的风险，这些细节都是实际装机踩过坑之后才会注意到的，建模时全部还原到位，不管是用来做设备的BOM展示、电控柜布局仿真，还是做改造项目的安装干涉校验，这个模型都能直接用，不需要再反复核对尺寸调整结构。
