LS产电L7NH系列伺服驱动器结构设计

项目分类:通用机械零部件 发布时间:2023-11-23 ID:717354
  • LS产电L7NH系列伺服驱动器结构设计
  • LS产电L7NH系列伺服驱动器结构设计
  • LS产电L7NH系列伺服驱动器结构设计
  • LS产电L7NH系列伺服驱动器结构设计
  • LS产电L7NH系列伺服驱动器结构设计
  • LS产电L7NH系列伺服驱动器结构设计
  • LS产电L7NH系列伺服驱动器结构设计
  • LS产电L7NH系列伺服驱动器结构设计
  • LS产电L7NH系列伺服驱动器结构设计
  • LS产电L7NH系列伺服驱动器结构设计
  • LS产电L7NH系列伺服驱动器结构设计

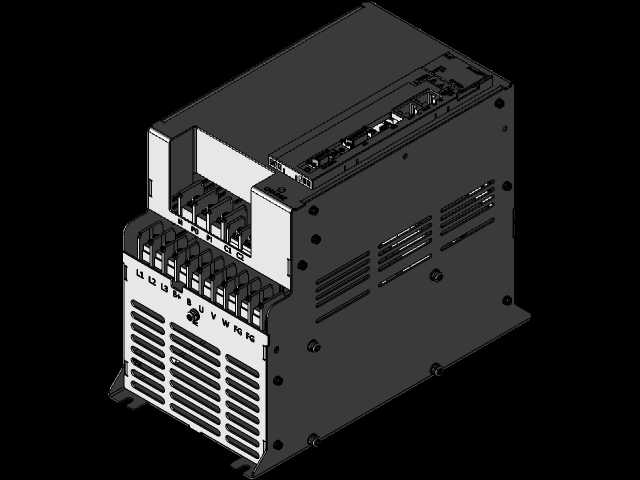

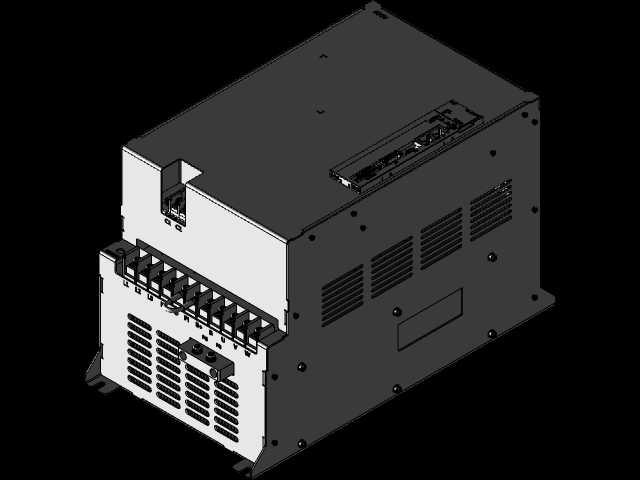

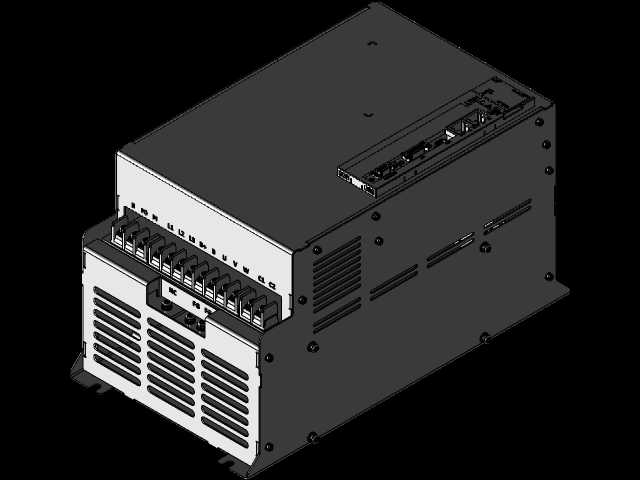

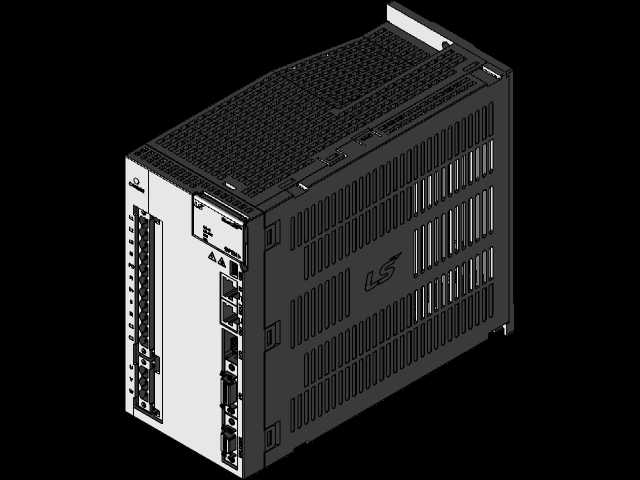

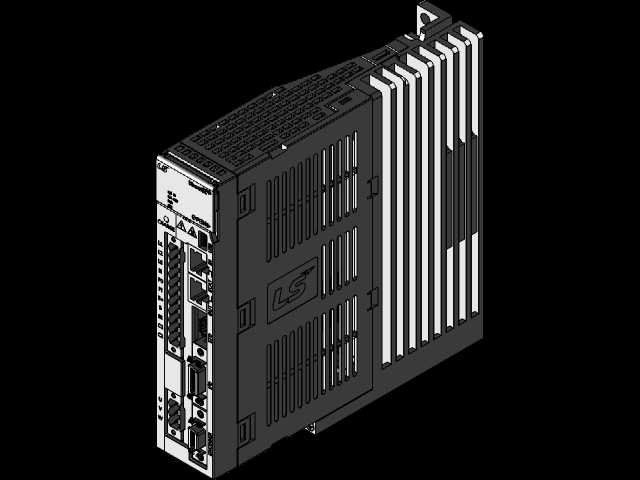

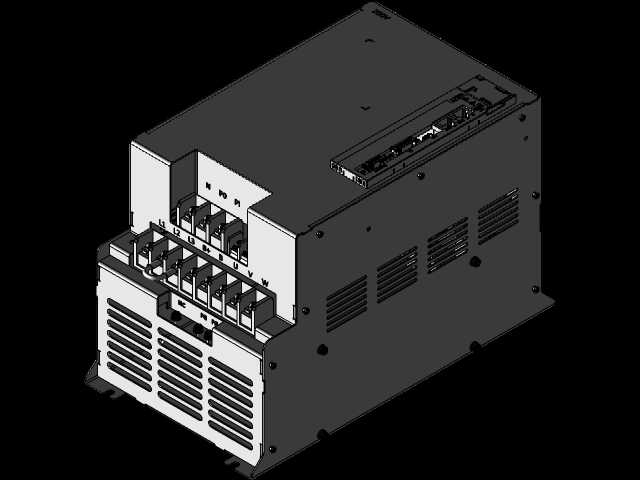

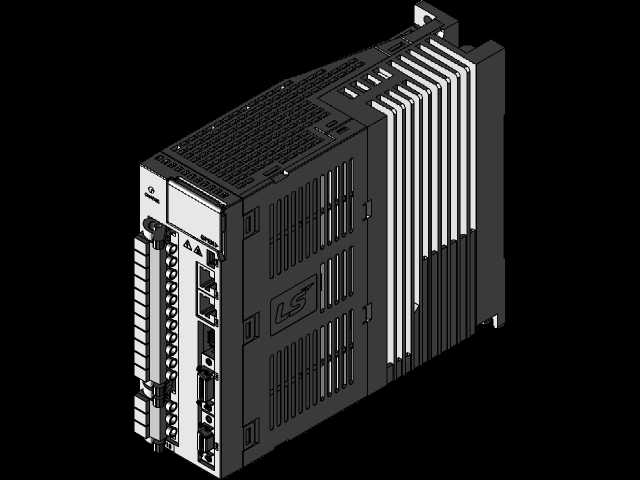

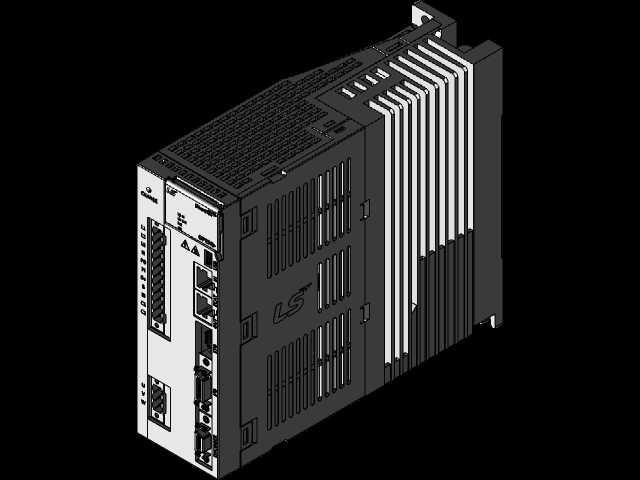

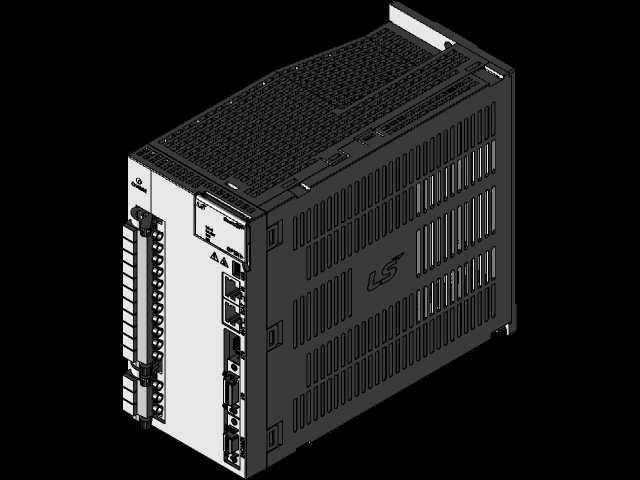

  在数控车床、自动化产线、精密定位设备的电气控制回路搭建中,伺服驱动单元是衔接上位运动控制器与伺服电机的核心执行部件,本次呈现的LS产电L7NH系列伺服驱动器三维结构,完全按照实物安装尺寸、接口布局、散热结构做1:1还原,可直接用于电气柜布局设计、安装干涉检查、设备三维布线仿真环节。

  从实际工程应用场景来看,这类伺服驱动器常部署在机床进给轴控制、包装机械送料机构、电子制造设备的精密位移平台、物流分拣线的驱动单元等场景,负责接收上位控制器发出的脉冲、总线控制指令,经过内部电流环、速度环、位置环的三环运算后,输出适配的动力电源驱动伺服电机完成精准的转速、转矩、位置控制,相比通用变频器,其动态响应速度更快、定位精度更高,低速运行转矩输出更平稳,可满足微米级定位、毫秒级响应的运动控制需求。

  从产品结构设计思路来看,这款驱动器采用书型立式安装结构,整体壳体采用高强度阻燃工程塑料搭配镀锌钢板散热底座组合,侧面设计了等间距平行排布的散热鳍片,鳍片的厚度、间距经过热仿真优化,在自然风冷工况下可将内部IGBT功率模块、电源整流模块产生的热量快速导出,避免长时间满负载运行时出现过热降频、过温报警的问题;壳体正面预留了状态指示灯、操作按键与数码显示窗口,方便现场调试人员直接在设备端查看参数、设置运行模式、读取故障代码,无需额外连接调试终端即可完成基础参数配置。

  接口布局方面,驱动器正面下部依次排布了主电源输入端子、伺服电机动力输出端子、外置制动电阻连接端子、24V控制电源端子,上部则集成了编码器反馈接口、高速脉冲输入接口、EtherCAT总线通讯接口、通用IO端子、STO安全扭矩关闭接口,所有接口的位置、引脚间距、插拔方向都与实物完全一致,在做电气柜三维布局时,可直接预留对应的接线空间,避免出现接线时线缆弯折半径不足、接口与线槽或其他电气部件干涉的问题。

  安装边界与尺寸层面,这款驱动器采用标准DIN导轨安装搭配底部螺丝固定的双重安装方式,整体宽度适配多轴并排安装的电气柜布局需求,相邻驱动器之间预留的散热间隙可直接按照三维模型的外轮廓尺寸做排布,无需额外放大安装间距;驱动器底部的安装卡扣、固定孔位的坐标完全匹配实物,在设计电气柜安装板时,可直接提取模型的孔位坐标生成安装孔加工图,减少现场安装时的二次打孔调整工作量。

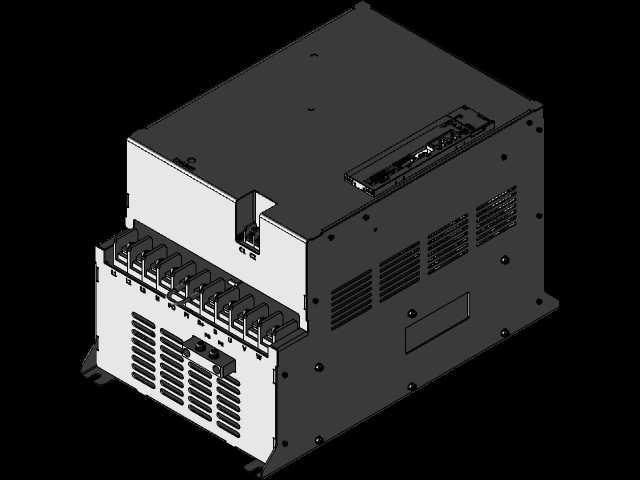

  从结构细节来看,驱动器壳体表面的品牌标识、接口丝印、散热格栅的开孔形状、卡扣的配合结构都做了精细还原,没有做过度简化处理,在做设备整体三维展示、虚拟调试、产线数字孪生搭建时,可直接导入该模型使用,不会出现外观与实物偏差过大导致的展示失真问题;同时模型的内部结构做了适度简化,保留了功率板、控制板的安装位置轮廓,方便做热仿真、EMC仿真时设置对应的热源、电磁干扰源位置,满足工程仿真的基础需求。

  在实际设备选型与布局设计阶段,很多工程师容易忽略驱动器的接线空间、散热空间预留问题,导致后期设备装配时出现线缆无法插拔、驱动器散热不良触发报警、相邻部件干涉等问题,这款精准还原的三维模型可在设计阶段就完成所有安装边界的校验,提前排查布局隐患,缩短电气设计的迭代周期,减少现场装配的整改工作量。
