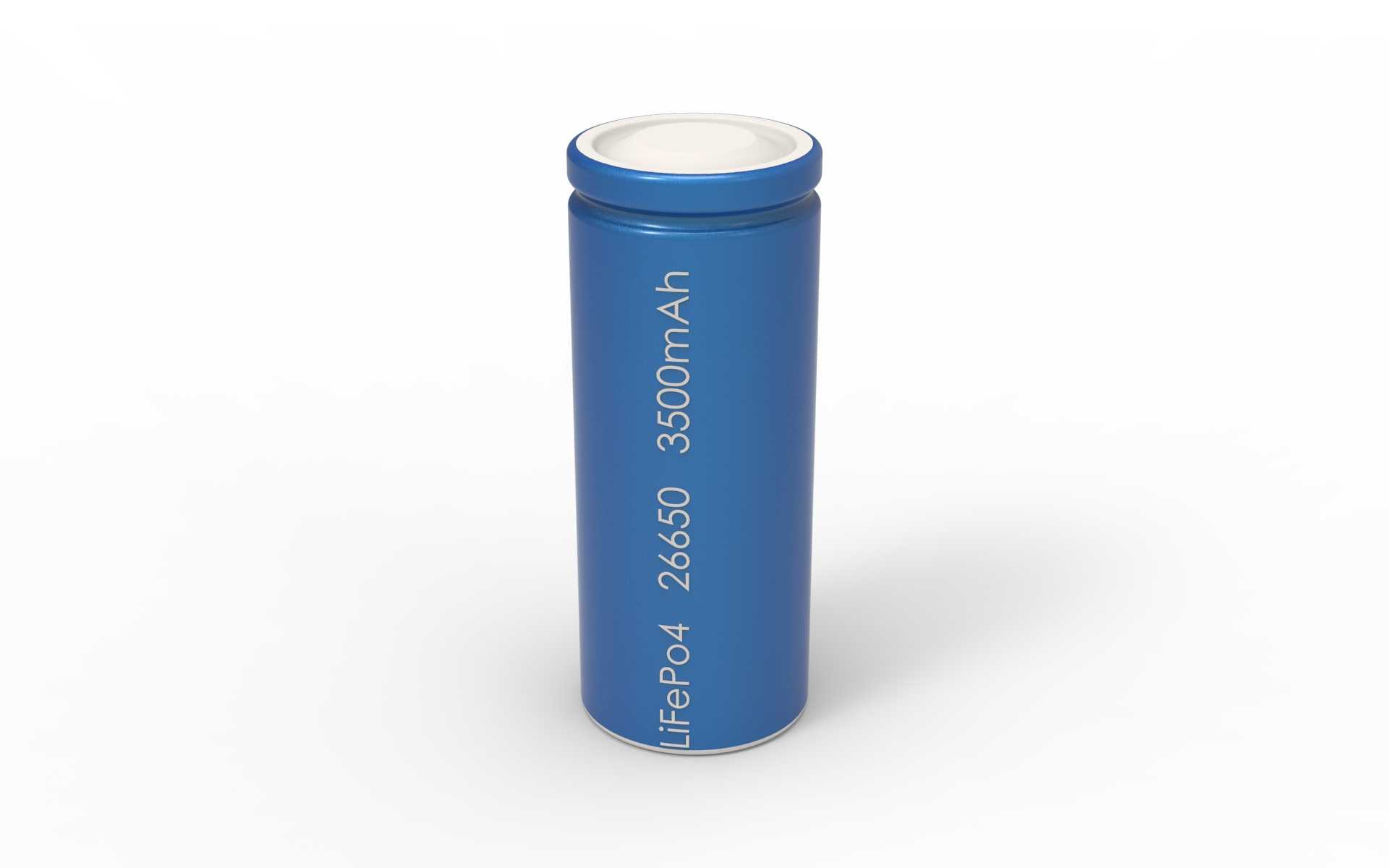

26650规格磷酸铁锂圆柱储能电芯结构

　　这款圆柱形态的磷酸铁锂电芯，是当前低压储能、小型动力设备领域应用极广的基础能源单元，日常在便携储能电源、家用太阳能小储能系统、低速电动两轮车、电动工具后备电源、工业传感节点供电模块中都能见到它的身影，区别于常见的18650圆柱电芯，它的容量冗余更大，单节电芯即可覆盖多数小功率设备的单路供电需求，无需多串并组合就能满足基础供电时长要求。从结构设计来看，这款电芯采用钢壳滚压封装的成熟结构，外壳选用镀镍钢带冲压成型，表面做哑光蓝色绝缘涂层处理，既可以避免多电芯排布时出现外壳短路风险，也能提升外壳的抗腐蚀能力，适配户外高湿、多粉尘的复杂使用场景。电芯顶部采用常规的凸点正极设计，负极直接通过壳体底部引出，

　　极柱与壳体之间的绝缘密封圈采用耐高低温的氟橡胶材质，可承受-20℃到60℃的工作环境温度区间，不会因为长期充放电的热胀冷缩出现密封失效漏液的问题。做整包结构设计时，这款电芯的安装边界需要重点关注，单节电芯的外径为26mm，整体高度65mm，排布电芯支架时，相邻电芯的中心距需要预留至少26.5mm的间隙，避免电芯膨胀后出现挤压变形，电芯支架的卡槽深度要控制在3mm以上，保证电芯在震动工况下不会出现移位。如果是做焊接连接，正极极柱的焊接区域要避开中心的防爆阀位置，防爆阀的触发压力设计在1.2MPa，当电芯内部因为过充、短路出现压力异常升高时，防爆阀会主动破开泄压，避免出现爆燃风险，设计PACK结构时不能在防爆阀上方布置硬质结构件，

　　要预留至少2mm的泄压空间，保证泄压通道顺畅。从功能特性来说，这款磷酸铁锂电芯的标称电压为3.2V，额定容量3500mAh，充放电循环寿命可以达到2000次以上，相比三元材质的圆柱电芯，它的热稳定性更好，穿刺、过充工况下的起火风险更低，非常适合对安全要求较高的民用储能场景。在做BMS匹配时，单节电芯的过充保护电压要设置在3.65V，过放保护电压设置在2.5V，持续放电电流支持1C倍率，峰值可以承受3C的短时放电，完全能覆盖小型电动工具、便携设备的启动电流需求。建模过程中，外壳的滚槽位置是结构还原的重点，滚槽的深度控制在1.2mm，位置距离电芯顶部8mm，这个位置是封装顶盖的受力点，尺寸偏差超过0.2mm就可能出现封装不严的问题，

　　建模时需要严格还原滚槽的圆弧过渡，避免出现应力集中的直角结构。电芯表面的参数标识采用激光蚀刻工艺，标识深度控制在0.05mm，不会破坏外壳的结构强度，同时可以避免长期使用后标识磨损脱落。在做整包热设计时，单节电芯持续1C放电的温升约为15℃，如果是多并组合使用，需要在电芯间隙预留导热垫的安装空间，导热垫的压缩率控制在20%左右，既可以保证电芯热量及时传导到外壳，也不会因为过度挤压导致电芯外壳变形。另外这款电芯的负极壳体与支架接触的位置需要做绝缘处理，支架选用阻燃ABS材质，阻燃等级达到V0级，避免外部短路时出现支架燃烧的风险。很多新手工程师在做圆柱电芯PACK设计时，容易忽略电芯的公差累积问题，单节电芯的高度公差为±0.2mm，多串排布时如果不做公差补偿，整组电芯的高度差可能超过1mm，导致连接片焊接时出现虚焊，所以在设计固定端盖时，需要预留0.5mm的弹性补偿空间，用泡棉垫在电芯底部抵消高度公差。还有一点需要注意，磷酸铁锂电芯的放电平台非常平稳，大部分放电周期内电压都维持在3.2V左右，做电量检测时不能单纯依靠电压判断剩余电量，需要配合电流积分的方式做SOC计算，这部分在配套BMS的结构设计时，要预留采样线的走线空间，采样线的线径选用24AWG的耐高温线，走线位置避开电芯的发热区域，避免长期高温导致线皮老化破损。
