1200x600mm工作区二极管激光加工光路路由装置

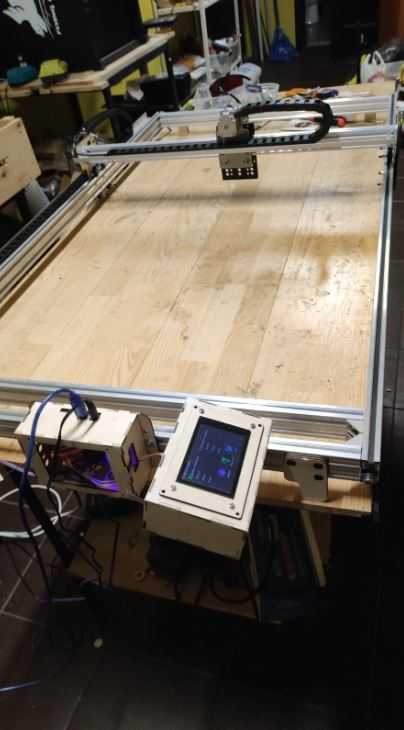

　　这套光路路由装置的核心设计目标，是为中小幅面二极管激光加工场景提供稳定的光路传输与运动承载方案，1200x600mm的工作区域尺寸，刚好覆盖广告标识制作、薄木片切割、亚克力打样、皮革雕花这类常见加工场景的常规幅面需求，既不会因为幅面过小限制加工件的排布，也不会因为跨距过大导致横梁挠度超标影响加工精度。整体机架采用标准工业铝型材搭建，选型阶段就核算过X轴横梁的受力变形量，在滑座搭载激光模块满行程运动时，横梁中点的静态挠度控制在0.1mm以内，满足非金属激光加工的精度要求，同时铝型材的T型槽结构方便后续加装防护挡板、抽风管路、定位挡块等附属配件，不需要额外焊接或打孔，现场调整的灵活度很高。

　　运动部分适配nema17规格的安装法兰，对应市面上常用的42步进电机安装尺寸，传动端可以根据预算和精度需求选择同步带或者T型丝杆，设计时预留了两种传动方案的安装位，不需要额外修改机架结构就能切换。滑座部分的安装接口完全匹配Lasertree K30激光模块的固定孔位，模块安装后重心落在滑座的中心线上，高速运动时不会出现偏载抖动的问题，滑座上预留的散热风扇安装位，可以直接搭载3010规格的轴流风扇，对着激光模块的散热鳍片送风，避免长时间满功率工作时模块过热出现光衰。

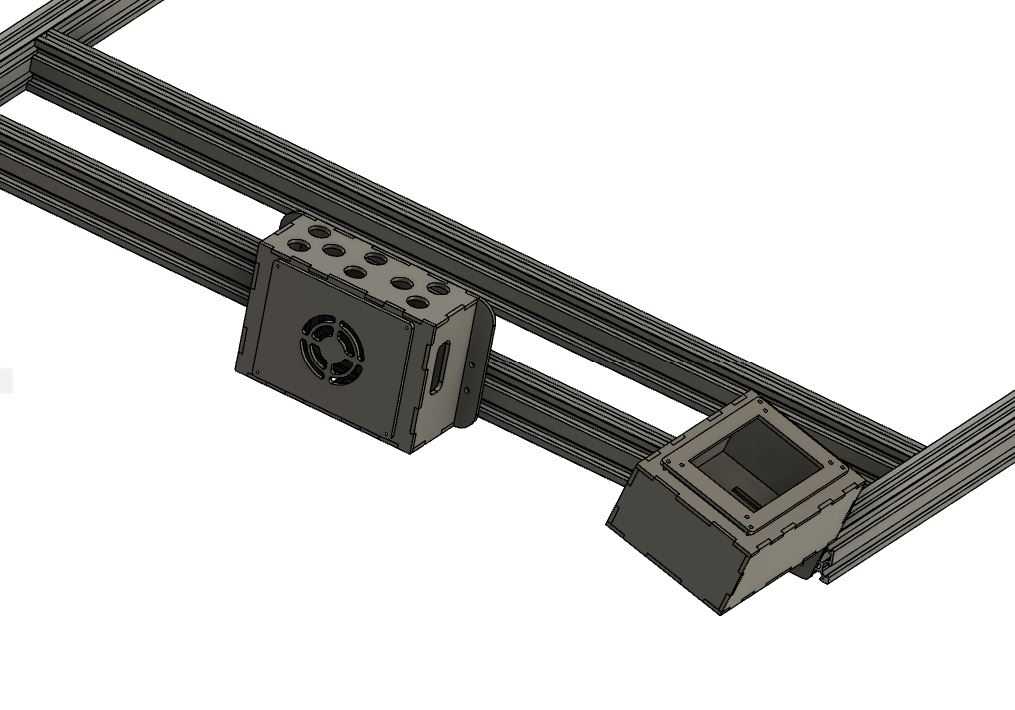

　　光路路由的设计没有采用复杂的反射镜组，而是将激光模块直接搭载在运动滑座上，省去了光路校准的繁琐步骤，对于非光学专业的设备组装人员非常友好，只需要调整模块的垂直高度，就能让激光焦点落在加工材料表面，大幅降低了设备的组装调试门槛。控制端预留了MKS DLC32控制板的安装仓，仓体尺寸刚好容纳控制板、散热风扇以及接线端子，所有走线都可以沿着铝型材的T型槽布置，用线槽盖板遮挡后外观整洁，也能避免运动过程中剐蹭导线造成短路。

　　设备的安装边界设计也充分考虑了小型加工坊的场地需求，整机的外轮廓尺寸比工作区域每边宽出80mm，用来容纳电机、传动轮、端部限位开关等部件，不需要额外预留过多的安装空间，放在普通的工作台面上就能使用，底部预留的脚轮安装孔位，可以根据需求加装脚轮或者调平地脚，方便设备移动或者调平。端部的限位开关采用槽型光电开关，触发位置重复精度高，不会因为长期碰撞出现位置偏移，回零精度可以控制在0.05mm以内，满足批量加工时的位置一致性要求。

　　在实际应用场景中，这套装置可以直接作为小型激光切割机、激光打标机的核心运动机架使用，用户只需要自行配齐激光模块、控制板、电机和传动件，就能快速组装出一台可用的激光加工设备，相比市面上的成品设备，这套结构的所有零件都采用标准件，后期维护更换配件的成本很低，铝型材机架的使用寿命也远高于钣金焊接机架，长期使用不会因为应力变形影响精度。滑座上预留的扩展孔位，还可以加装小型的风冷头、压轮组件，用来加工容易翘边的薄型材料，比如PVC膜、纸张等，避免加工过程中材料翘起碰撞激光头。

　　设计过程中特意规避了非标定制零件的使用，所有的安装板都可以采用3mm厚的亚克力或者铝板通过激光切割加工，不需要开模制作，小批量制作时的成本很低，对于DIY爱好者或者小型设备厂商来说，不需要投入高额的模具费用就能生产。走线槽的位置设计在横梁的侧面，和运动部件完全隔开，即使拖链长期使用出现磨损，导线也不会掉落到传动区域被拉扯，提升了设备的使用安全性。Y轴的双导轨设计，让纵向运动的承载能力更强，即使在滑座上加装更重的激光模块或者小型主轴，也不会出现卡顿或者爬行的问题，拓展了设备的使用场景，除了激光加工之外，更换执行头之后还可以作为小型绘图仪、点胶机的运动平台使用。
