遥控特技航模机身前段维修结构

　　这套结构面向固定翼遥控特技飞机的机头前段维护场景，重点处理发动机防火墙、机头罩、机翼前对接区和起落架上部承载区在碰撞后的修复问题。航模在低空起降、螺旋桨触地、侧翻或特技动作失误时，受力往往集中在机身最前段：螺旋桨撞击产生的冲击会沿桨垫传到发动机安装座，防火墙若出现层板开裂、螺栓孔松旷，继续飞行会造成发动机轴线偏移；机头罩变形后不仅破坏整流外形，还会影响冷却气流和螺旋桨间隙；前起落架附近的蒙皮与隔框若隐性损伤，着陆时会出现摆振。建模时先把这些传力路径拆开，而不是只按外观补一个外壳。

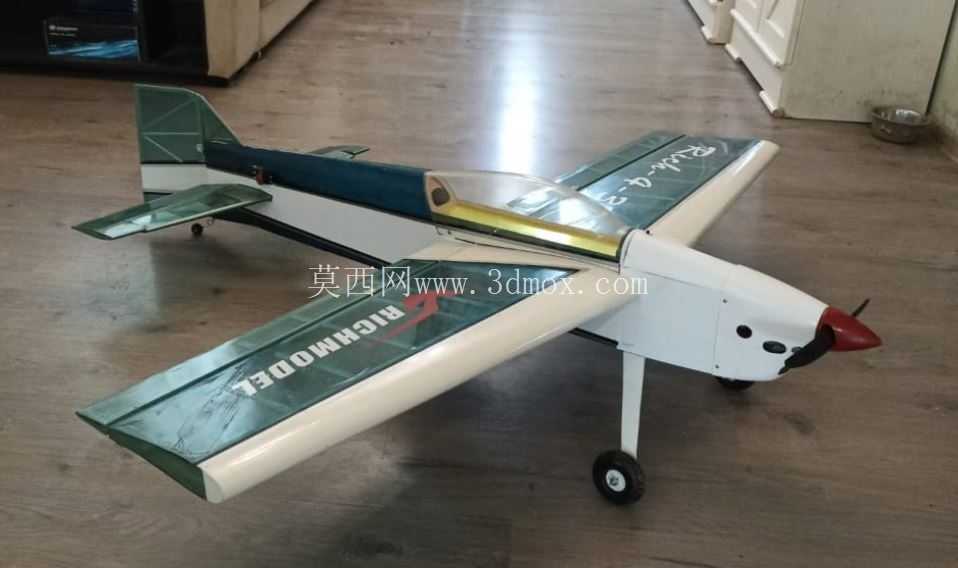

　　外形处理上，前段从机翼前缘前方开始收束，侧面由较宽的机身过渡到圆形发动机舱，顶部保留座舱盖前方的流线坡面，下部为前起落架留出竖直安装空间。机头罩末端围绕螺旋桨桨垫形成小直径开口，开口与桨罩、桨夹之间保留径向间隙，避免高转速下发生擦碰。机身两侧与机翼对接的位置保持平直基准面，维修件替换后不能改变机翼安装角；前缘附近的倒角和蒙皮阶差需要连续，否则特技飞行时左右气流不对称，滚转和筋斗轨迹会出现偏拉。

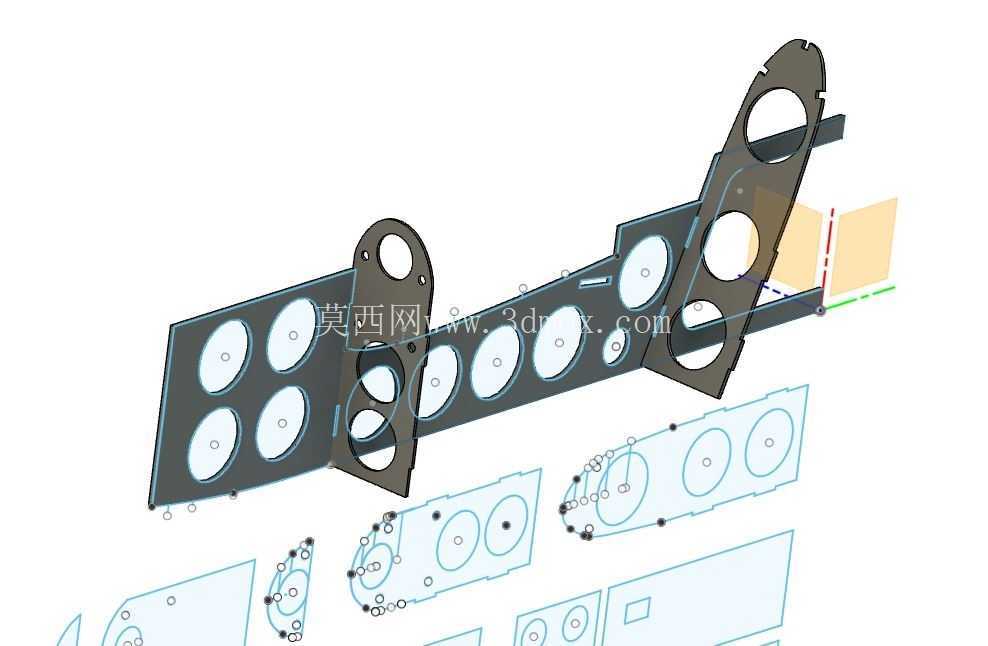

　　结构设计的核心是恢复承载骨架。防火墙采用垂直于发动机轴线的隔板布置，螺栓孔位按照发动机梁的间距预留，孔周通过加强片或层板叠层分散挤压应力。防火墙向后连接两根纵向主梁，主梁贯穿前段并与机翼承力盒衔接，使发动机拉力、螺旋桨陀螺力矩和着陆冲击能够传到机身主结构。机头罩不宜单独承担发动机载荷，它主要负责整流和维护遮盖，拆罩后应能直接接触火花塞、油针、油门舵机拉杆或电调接线。对于油动机型，前段还要考虑发动机散热和排气方向；对于电动机型，则要关注电机座、电池仓前置重心和走线空间。

　　安装边界需要在数模中明确控制。发动机曲轴中心线与机身基准线的夹角决定下拉和右拉角度，维修件不能凭目测随意修配；防火墙平面相对机翼弦线的垂直度会影响推力线，偏差过大时飞机在不同油门状态下会出现明显抬头或低头。前起落架固定座位于防火墙后下方，轮轴伸出位置要满足螺旋桨离地间隙，地面刹车或粗暴着陆时，支架根部的剪切载荷应传递到隔框和主梁，而不是让薄蒙皮受力。机轮转向摇臂、舵机拉杆和机头罩下缘之间还要预留运动空间，防止转向极限位置卡滞。

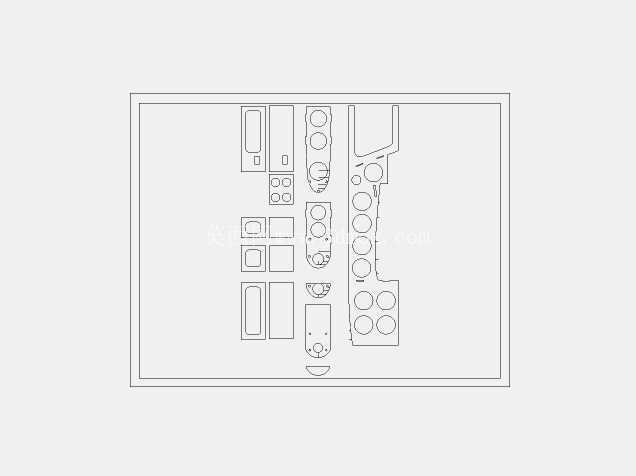

　　实际维修放样时，可先以未损伤的机身后段和机翼对接面为基准建立坐标，再反推前段外形。机身侧面轮廓、座舱盖前沿、机翼前缘交点和尾轮指向都可作为校正参考。替换件与旧机身的拼接面不宜落在高应力区，通常选在隔框后方并设置搭接片，使新旧蒙皮之间有足够粘接面积。层板隔框上的开孔既要减轻重量，也要避开螺栓压紧区；长圆形减重孔不能切到主梁粘贴边。对于经常炸机的训练机，前段可按易损模块思路设计，防火墙、机头罩和起落架座分别固定，损坏后不必整体报废机身。

　　三维建模过程中，曲面部分重点检查机头罩与机身侧板的相切关系，罩体分模线应放在便于拆卸的侧面或下方，开口周围设置翻边提高刚度。内部骨架则按装配顺序检查：先固定防火墙和隔框，再贴纵向梁，随后安装发动机或电机、起落架、舵机拉杆，最后扣罩。若机头罩在发动机安装后无法平顺拆装，说明维护边界没有留足。紧固件位置要留出螺丝刀或扳手操作空间，油动机型的油箱、油管和熄火开关也不能被罩体压住。

　　在飞行应用中，前段结构同时关系到重心和气动效率。机头内电池、发动机、油箱和舵机的位置变化会直接影响全机平衡，维修件加厚或随意增加补强片可能把重心前移，导致操纵手感变重；若补强不对称，还会带来滚转偏差。因此结构加强应沿着载荷路径布置，用少量高密度材料处理防火墙、起落架座和梁接头，外蒙皮仍维持轻木或薄层板的轻量化思路。这样既恢复碰撞后的强度，也保留特技航模所需的推重比和灵敏响应。
