卡塔纳航模机身前部激光切割骨架

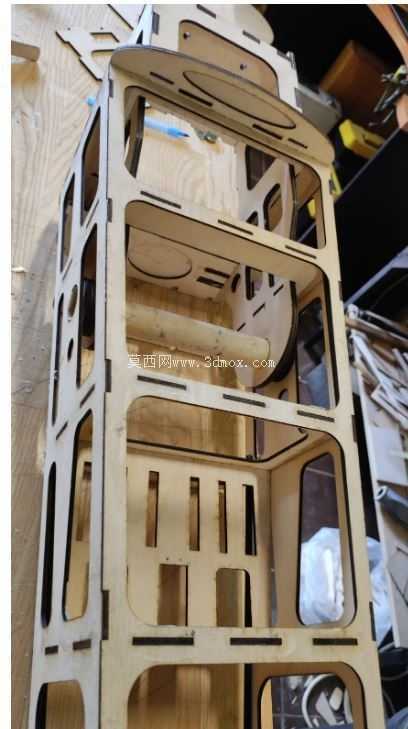

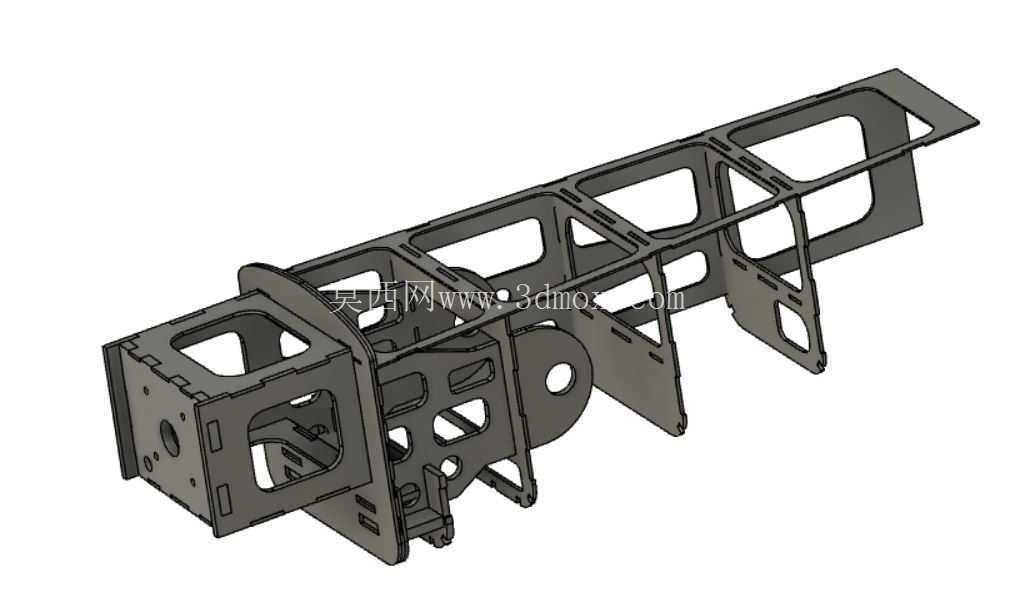

　　这套结构针对固定翼航模前机身碰撞后的替换维修而建，主体呈现为沿机身纵向延伸的框梁组合。最前端是设备舱端框，板件上预留多层矩形开口与小圆孔，用于布置电机座、舵机、拉杆、走线和紧固件；向后依次布置多道隔框，框板之间由纵向桁条贯穿，形成轻木或层板机身上常见的承力骨架。

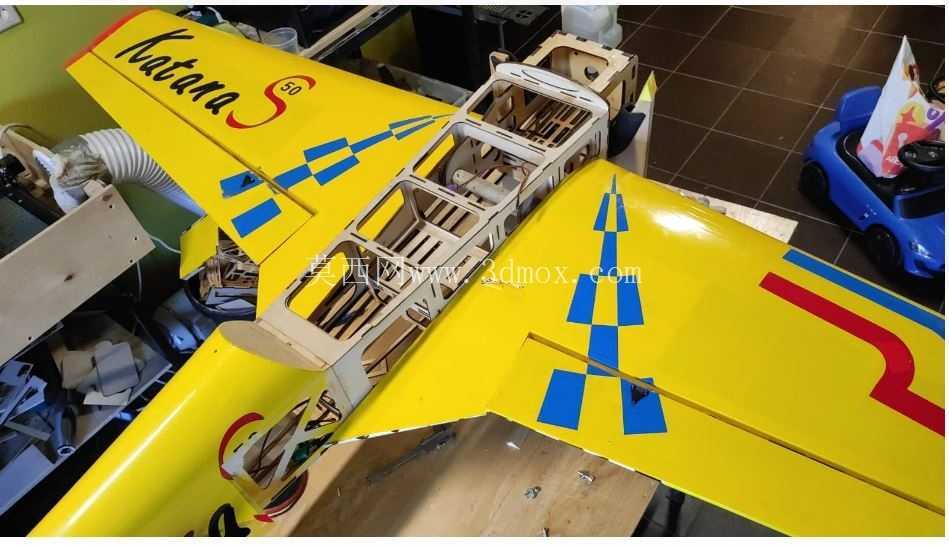

　　从实际装机场景看，前部机身要承受动力系统拉力、着陆冲击和操纵载荷，同时还要为电池、电调、接收机、舵机及油箱等部件留出安装空间。模型中的隔框并非简单等距复制：靠近机头的框板开孔更密集，兼顾设备散热、检修和减重；中段框板轮廓随机身截面收窄，外形边界决定蒙皮贴合后的气动外形；后部框板延伸出分叉支撑，用于与机翼、起落架或机身中段对接。

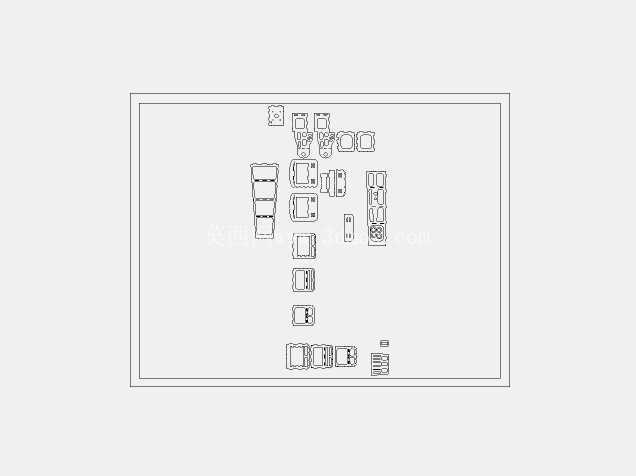

　　设计思路上，骨架采用平板切割件拼装逻辑，每块框板都保留定位缺口、桁条穿过槽和装配孔。纵向杆件穿过各框后形成连续传力路径，机头端框的动力载荷可通过桁条和框板向后方分散，避免单点受力。大面积异形开孔不是装饰特征，而是在保证框板边缘抗弯截面的前提下去掉低应力区材料，既降低整机重量，也方便内部设备穿线和维护。

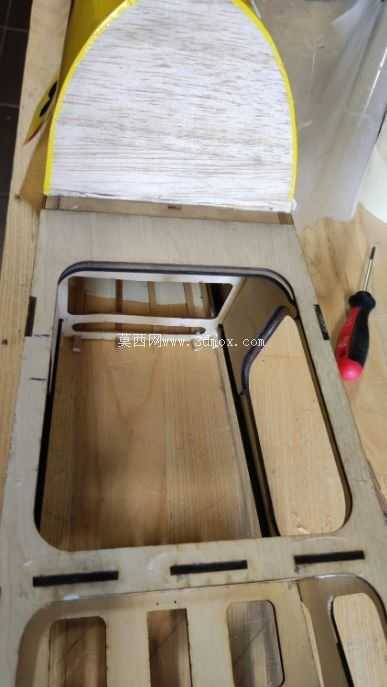

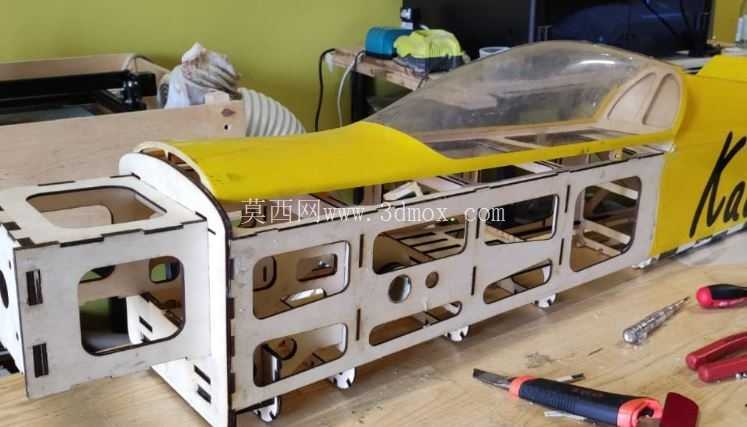

　　安装边界需要重点核对机头端框宽度、框板中心高、各隔框间距以及桁条槽位方向。前端框面的孔位决定电机座或防火板安装基准，装配时应先以端框和主轴中心线定位，再逐框校正同轴度；若框板偏斜，后续蒙皮、整流罩和螺旋桨轴线都会出现错位。后部接口的叉形板件要与原机中段框梁对齐，销钉、螺丝和粘接面不能干涉机翼根部及起落架固定区。

　　建模时可按板材厚度分别建立框板、桁条和小支架，再通过装配约束还原卡槽关系。框板外轮廓应与机身截面曲线保持一致，内孔边缘到外轮廓的最小壁厚需满足切割和粘接强度；桁条槽宽要与实际板厚匹配，过紧会压裂层板，过松则会导致骨架扭转。对于维修用途，还应在数模中保留拆装通道，确保电池、舵机摇臂和拉杆能够在不破坏主承力框的情况下完成更换。

　　该结构适合航模维修、激光切割件出图、机身骨架校核和装配工艺验证，重点不在复杂曲面外观，而在于框梁定位、载荷传递、设备布置和可维修性之间取得平衡。
