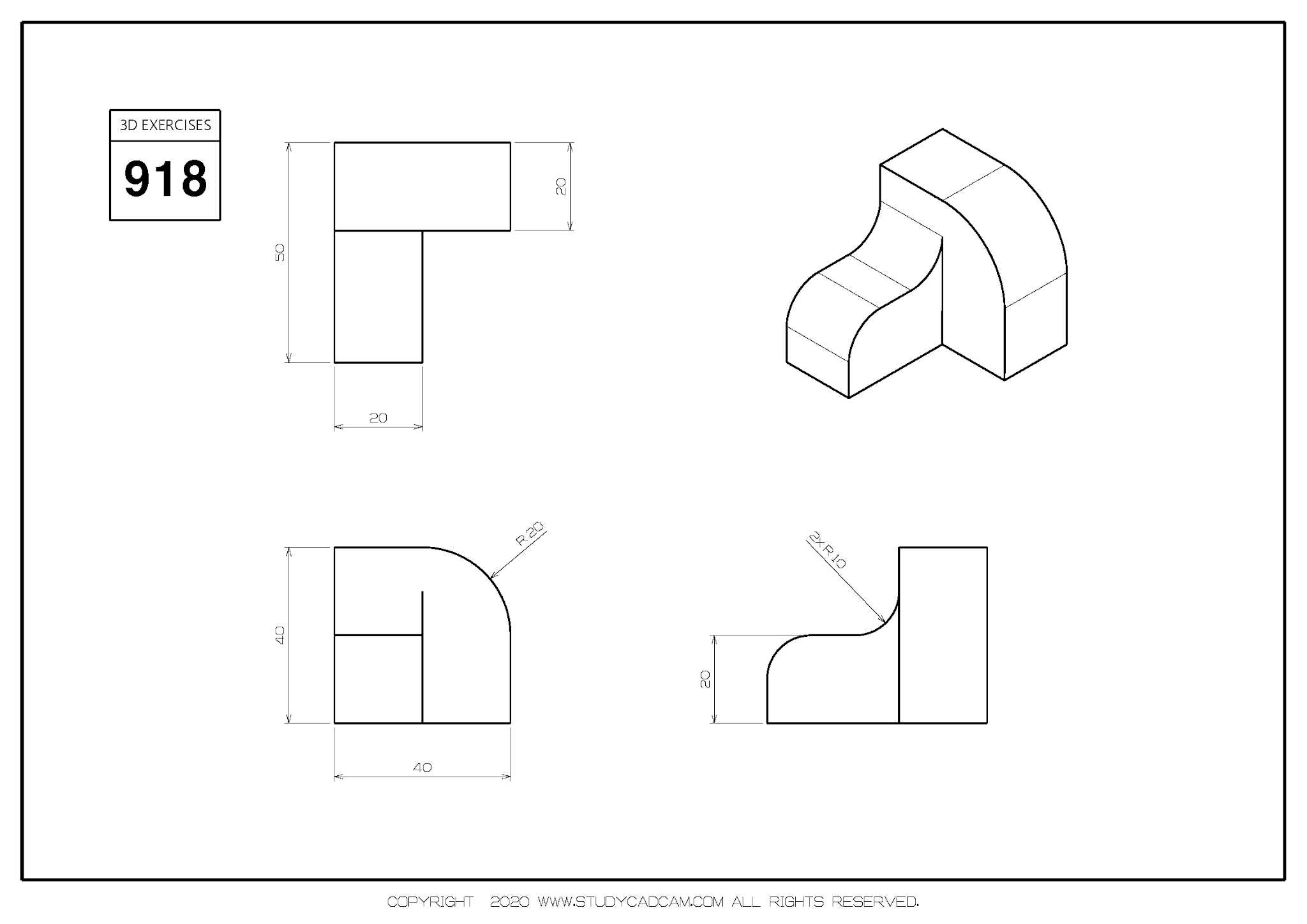

弯弧过渡异形连接结构练习构件

　　在机床加工领域的结构设计实训环节，这类带平滑弯弧过渡的异形块状构件，是三维建模能力进阶阶段非常典型的练习载体，很多刚接触实体建模的从业者，都会通过这类构件的建模练习，夯实拉伸、倒圆角、布尔运算这类基础特征命令的使用逻辑，避免后续在实际工装、夹具、非标连接件设计时出现特征报错、过渡面断裂的问题。从实际应用场景来看，这类带连续弯弧过渡的块状结构，常出现在机床内部的物料导向挡块、防护结构的连接筋、小型工装的定位支撑块位置，区别于纯直角的块状构件，平滑的弯弧面可以避免应力集中，在设备长期运行产生振动的工况下，不会出现直角位置应力开裂的问题，同时弧面结构也能减少物料输送过程中的卡滞，比如在机床排屑装置的导向段，

　　这类弧面结构就能让金属切屑顺着弧面顺滑滑落，不会在直角位置堆积卡屑。从设计思路层面拆解这个构件，首先要确定底部两个平行支脚的定位基准，两个支脚的端面共面，作为整个构件的安装贴合面，安装时可以通过螺栓锁紧在设备的安装基板上，支脚的厚度需要匹配安装位置的承重需求，避免受力后出现形变。支脚向上延伸的过程中，其中一侧支脚做90度的平滑弯弧过渡，弧面的曲率半径需要结合整体构件的高度确定，不能出现曲率过小导致的壁厚突变，整个构件的壁厚保持均匀一致，避免后续如果需要做注塑、铸造加工时出现缩孔、填充不满的缺陷。在建模过程中，首先要绘制底部的截面轮廓，确定两个支脚的间距、各自的截面尺寸，之后通过拉伸命令生成基础的直段实体，

　　再对需要做弯弧过渡的位置做扫掠或者圆角过渡处理，这里要注意弯弧面和相邻直面的相切约束，保证曲面过渡顺滑，没有折痕，最后对所有的锐边做小尺寸的倒角处理，避免安装调试过程中划伤操作人员。从安装边界来看，这个构件的整体外轮廓没有超出底部两个支脚的投影范围，安装时不需要额外预留侧面的避让空间，只要底部安装面的基板尺寸匹配支脚的分布尺寸即可，构件的高度方向尺寸可以根据实际安装位置的空间做等比例缩放，不会影响整体的结构强度。这类构件的建模练习，核心是让设计者掌握异形过渡结构的特征构建逻辑，理解壁厚均匀、曲面相切这些基础设计原则在实际加工、使用环节的重要性，很多新手在做这类练习时，容易直接用大尺寸圆角命令一次性生成过渡面，往往会出现面扭曲、

　　特征失败的问题，正确的思路是先构建弯弧段的引导线，通过扫掠生成弯弧部分的实体，再和直段部分做布尔合并，之后再对衔接位置做小圆角顺滑处理，这样生成的实体特征树逻辑清晰，后续如果需要调整曲率半径、支脚尺寸，只需要修改对应草图的参数即可，不需要推倒重建。在实际的机床加工场景中，这类结构如果作为金属切削加工的零件，一般会采用整块铝料或者45号钢料通过CNC铣削成型，加工时要注意弧面位置的走刀路径规划，采用顺铣的方式保证弧面的表面粗糙度，不需要后续额外的打磨处理，如果是作为防护类的非金属构件，也可以采用3D打印的方式制作，均匀的壁厚能保证打印过程中不会出现翘曲变形。
