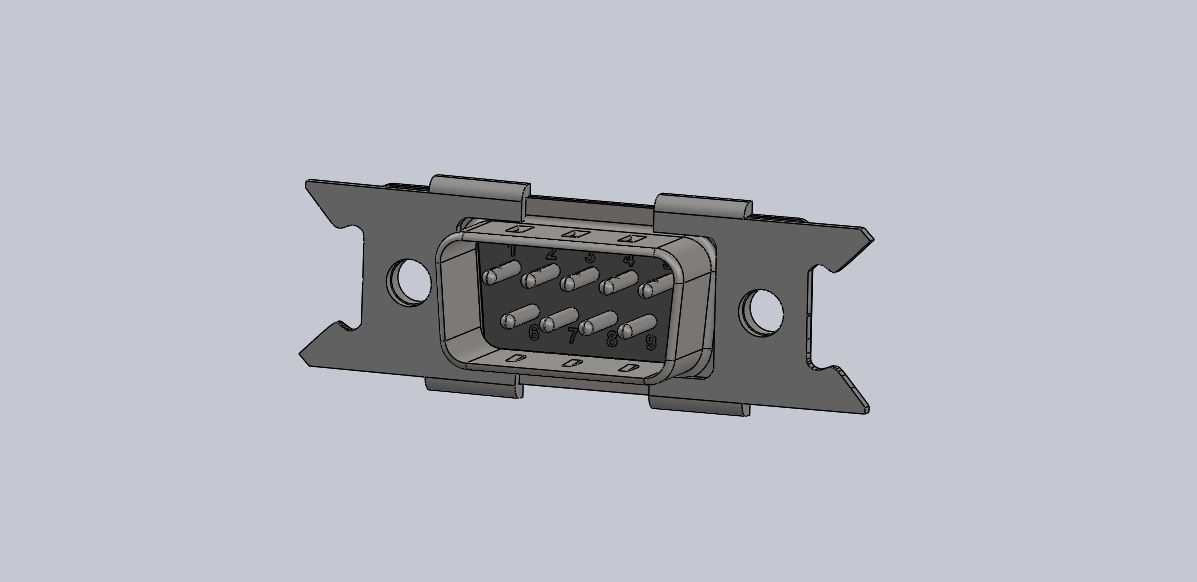

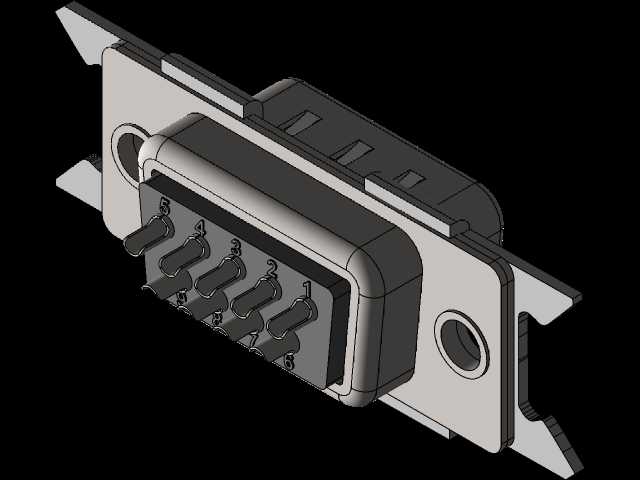

带螺丝锁止结构的9针D-sub外螺纹连接器

　　这款带螺丝锁的D-sub 9p外螺纹接头，是工业控制、通讯设备、测试仪器领域常用的信号互连部件，日常在工控机柜的IO端口、老式串口通讯设备、工业传感器接线端、数控系统的信号传输接口上都能见到这类结构的身影，核心作用是实现多针脚信号的稳定连通，同时通过侧边的螺丝锁结构避免设备运行过程中受振动、拉扯导致接头松脱，保障信号传输的连续性。

　　从实际使用场景来看，这类接头常应用在存在持续振动的工业现场，比如机床操作面板的信号接线、自动化产线设备的通讯端口、测试治具的信号转接部位，普通无锁结构的D-sub接头在这类场景下很容易因为设备运行的微幅振动出现针脚接触不良，导致信号中断、设备误触发，而带螺丝锁的结构可以在接头插合后，通过两侧的锁止螺丝与对接端的固定孔锁紧，将接头的插拔力从针脚接触部位转移到两侧的金属安装耳上，即便线缆受到意外拉扯，也不会直接作用在接触针脚上，大幅提升连接可靠性。

　　设计层面，这款接头采用金属外壳搭配绝缘胶芯的结构，金属外壳采用冲压成型的钢质材质，表面做镀镍处理，既可以提供足够的结构强度，也能起到电磁屏蔽的作用，减少外界电磁干扰对内部信号传输的影响；两侧的安装耳预留了标准的固定孔位，孔位间距符合D-sub 9pin接头的通用安装规范，既可以适配面板安装的场景，也能和对插端的锁止螺丝配合实现接头对锁。胶芯部分采用耐高温的工程塑料材质，内部排布9根铜质接触插针，插针做镀金处理，降低接触电阻，提升信号传输的稳定性，同时耐插拔次数可以满足工业场景下的反复接线需求。

　　安装边界上，这款接头的整体外形尺寸遵循标准DB9公头的尺寸规范，金属外壳的宽度、插针的排布间距完全符合行业通用标准，不需要额外修改安装孔位就可以替换同规格的普通D-sub接头；两侧安装耳的开孔直径适配M2.5的锁止螺丝，安装时可以根据实际布线需求选择从正面或者背面固定在设备面板上，面板开孔尺寸只需要按照标准DB9接头的开孔尺寸加工即可，不需要额外调整开孔大小。接头尾部的外螺纹结构是用来配套金属护套或者塑料尾套的，和描述中提到的FCT Molex-F-PHG-1E塑料套适配，安装尾套后可以固定线缆与接头的连接部位，避免线缆弯折时应力集中在针脚焊接处，提升接线部位的抗弯折能力，延长接头的使用寿命。

　　建模过程中需要重点关注几个配合尺寸的公差控制：首先是插针的伸出长度与排布间距，必须严格遵循D-sub连接器的尺寸规范，否则会出现插合时针脚错位、无法插入的问题；其次是两侧安装耳的孔位同轴度，要是两个锁止孔的位置偏差超过0.1mm，锁螺丝的时候就会出现螺丝无法对齐对端螺纹孔的情况，强行锁附还会导致接头壳体变形；另外胶芯与金属外壳的配合间隙也要控制在合理范围，间隙过大会导致胶芯在外壳内晃动，插合时针脚容易偏斜，间隙过小则会增加装配难度，生产时容易出现胶芯压装不到位的问题。

　　实际选型使用时，这类带螺丝锁的D-sub接头相比普通卡扣式的接头，更适合工业级的应用场景，虽然接线时需要额外锁附两侧的螺丝，安装效率稍低，但连接可靠性远高于无锁结构，在一些需要长期稳定运行、不允许出现信号中断的设备上，这类结构是首选。另外在布线时要注意，锁止螺丝不需要过度拧紧，一般用小螺丝刀拧到贴合安装耳即可，过度拧紧容易导致金属安装耳变形，反而会让接头出现歪斜，影响针脚的接触效果。尾部的尾套安装时要注意将线缆的屏蔽层与金属外壳可靠连接，这样才能发挥金属外壳的电磁屏蔽作用，要是屏蔽层没有接好，在强电磁干扰的车间环境里，很容易出现信号传输误码的问题。
