Inventor基础练习异形支撑块结构

　　在日常的三维建模基础训练中，这类异形块状结构的练习，往往是很多刚接触参数化建模的从业者绕不开的训练内容，它没有复杂的曲面拆分，也没有细碎的装配约束关系，核心是锻炼建模者对基准面、拉伸、切除、布尔运算这些基础命令的把控能力，同时建立空间几何的投影思维。很多人刚上手做这类练习的时候，容易上来就盯着实体的外轮廓直接画草图，结果画到一半发现某个斜面的角度没法和相邻面形成闭合的实体，或者后续要调整某个棱边的尺寸时，整个特征树直接报错，本质上是没有先理清这个结构的几何构成逻辑。

　　这个结构从实际应用场景来看，属于典型的机床工装里的异形支撑垫块类零件，这类零件不会作为设备的核心传动件存在，但在机床的夹具布局、工位辅助支撑场景里用量极大，比如在CA6140这类普通车床的工装改造里，经常需要根据待加工工件的外形，定制这类非标的支撑块，用来垫在工件和工作台面之间，抵消工件的悬空余量，避免加工时工件因为切削力产生振颤，影响加工精度。和标准的等高垫块不同，这类异形支撑块不需要做统一的外形尺寸，完全根据现场的安装边界来设计，比如要避让工作台的T型槽位置、要避开夹具的压板行程、要匹配工件下方的不规则轮廓，这就要求设计的时候，先把现场的安装边界条件全部梳理清楚，再开始构建实体。

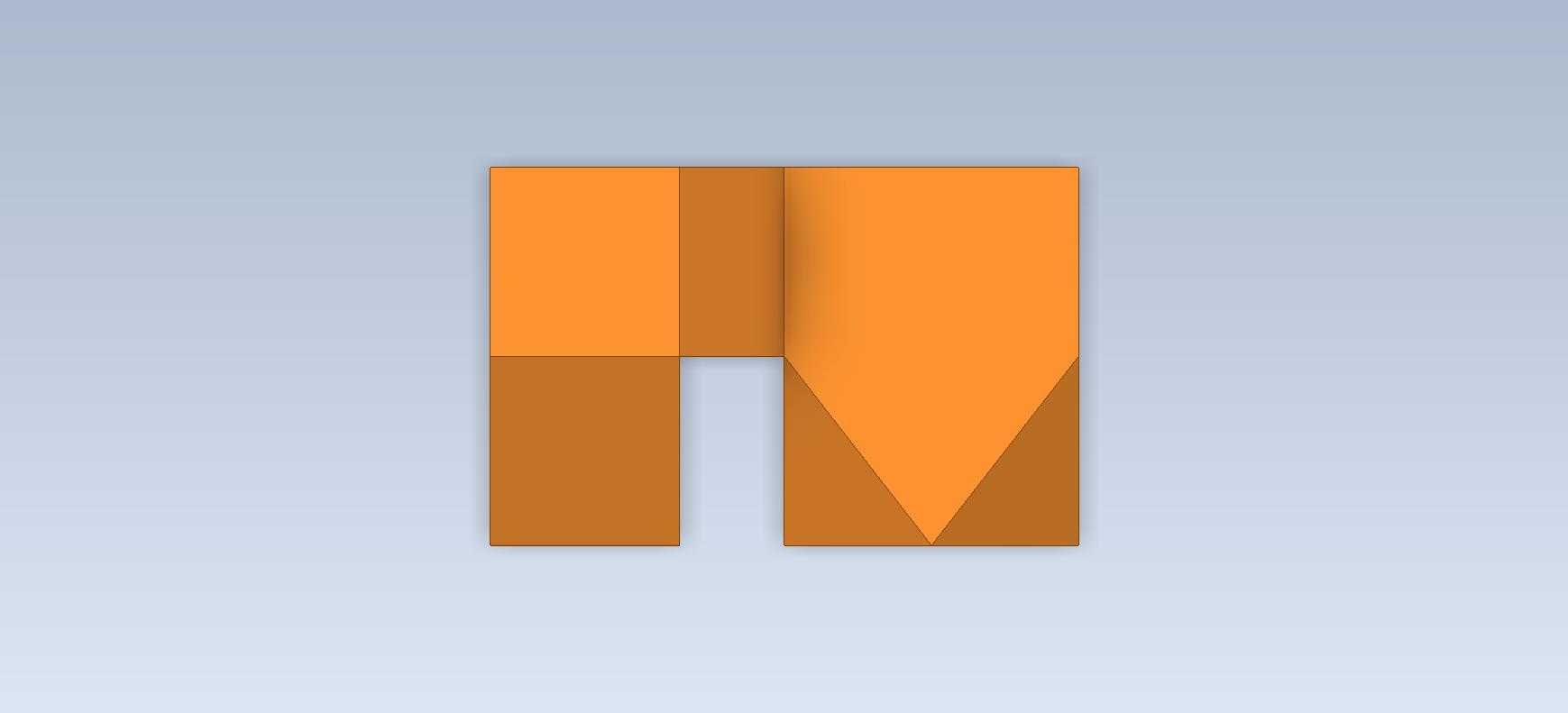

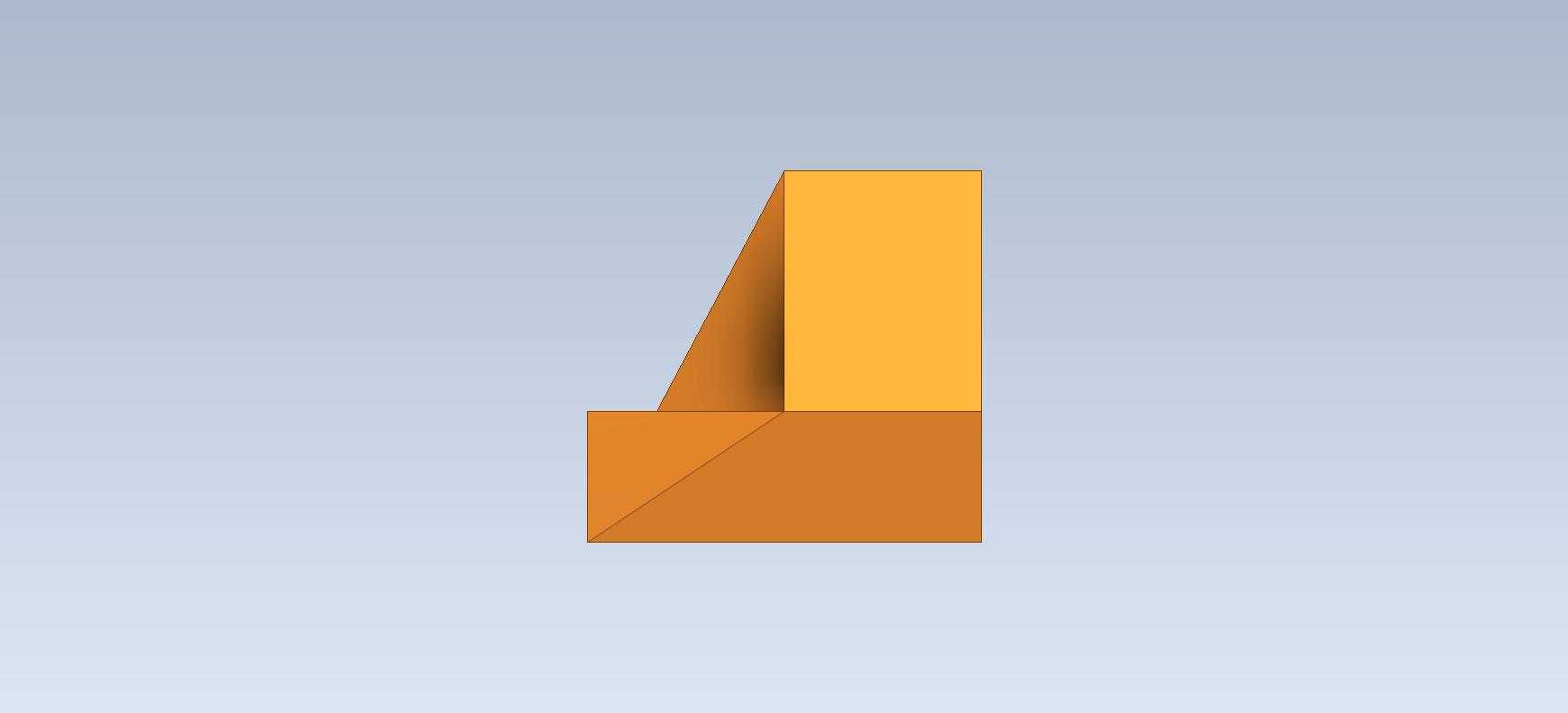

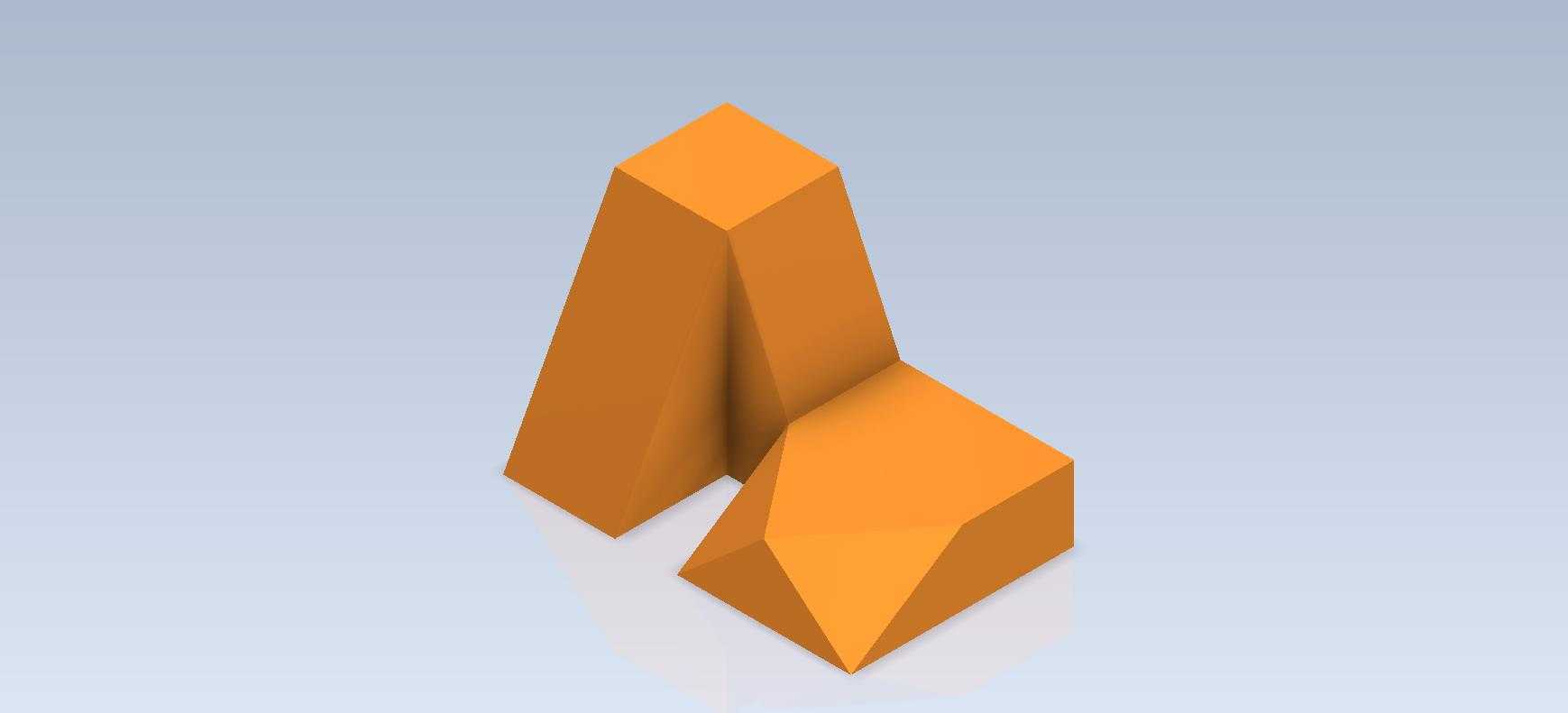

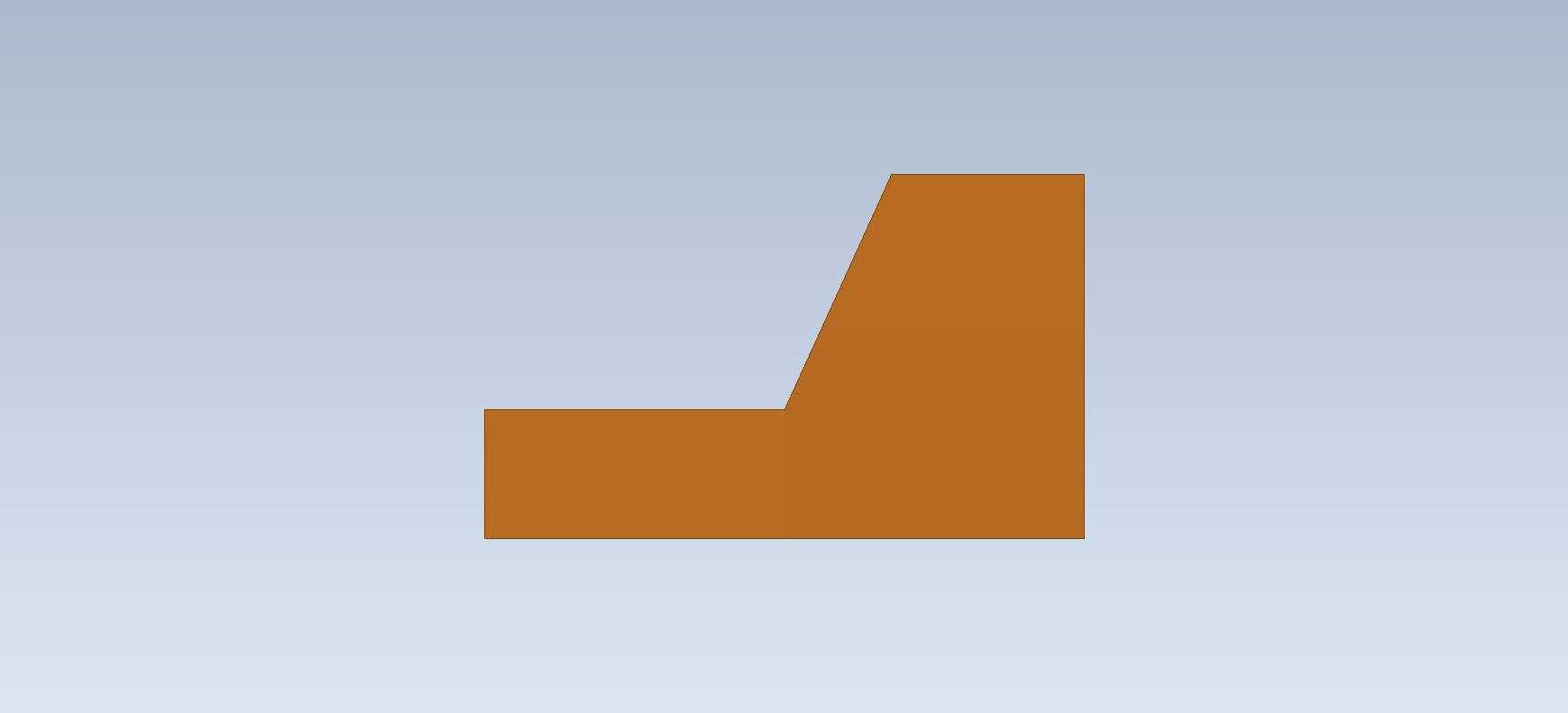

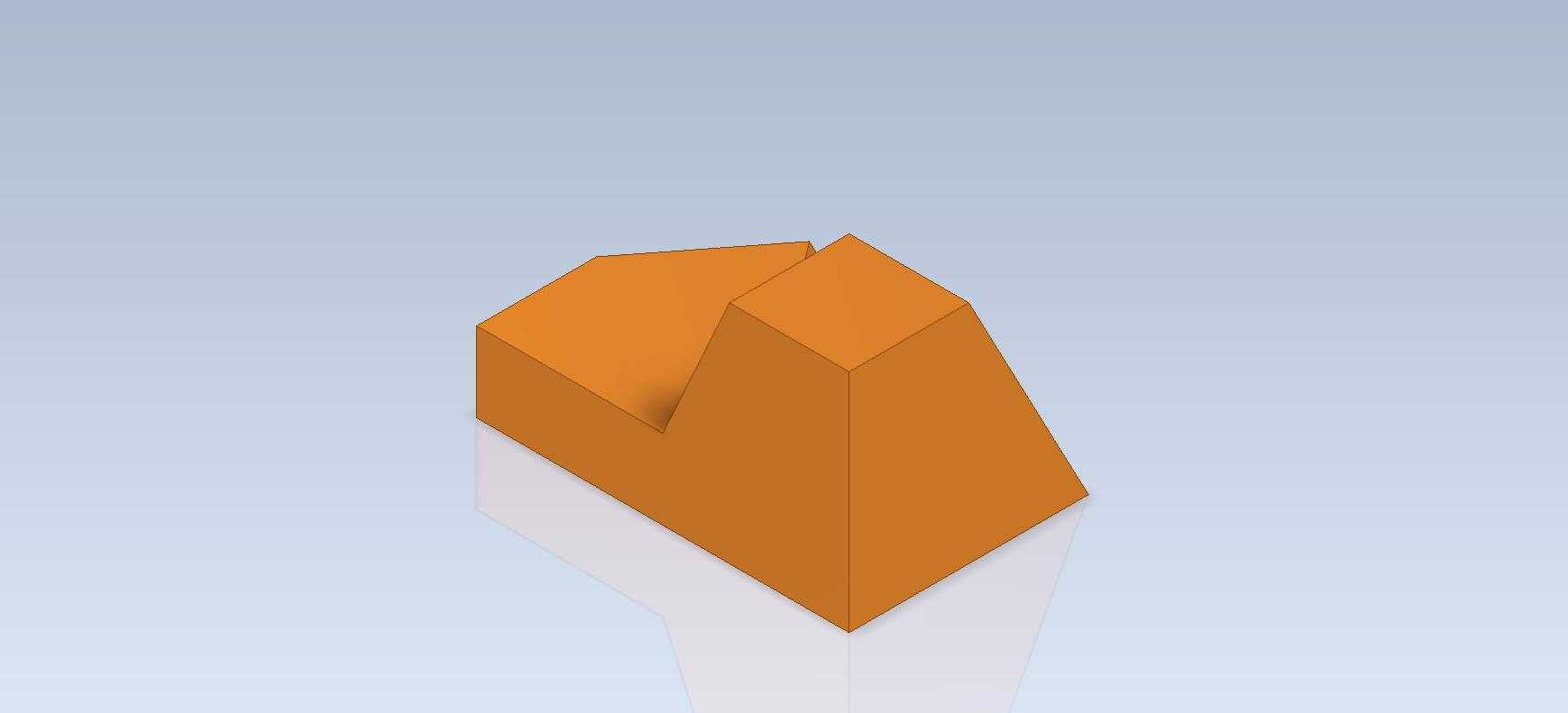

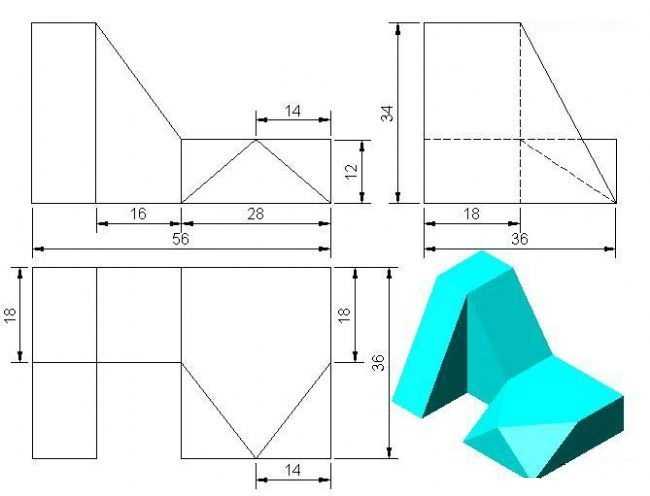

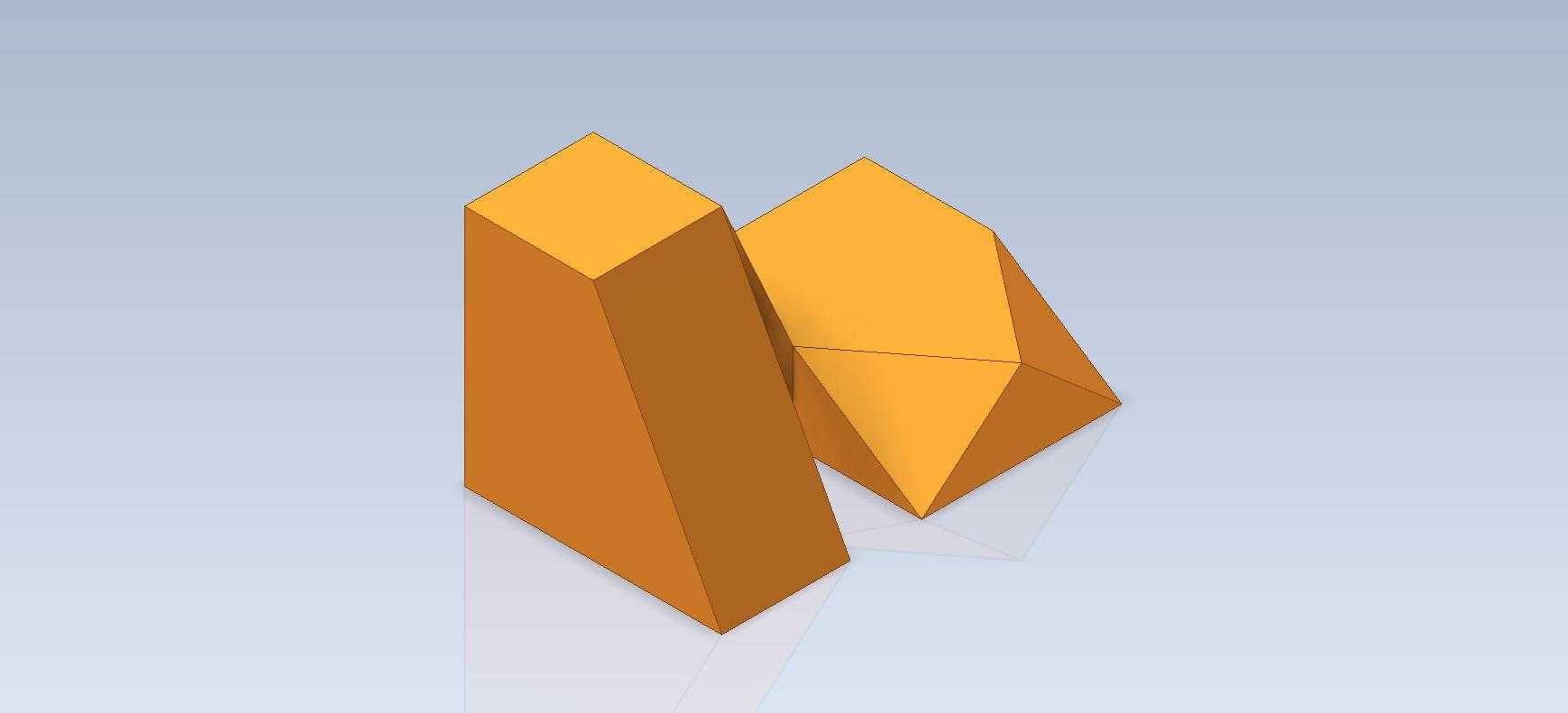

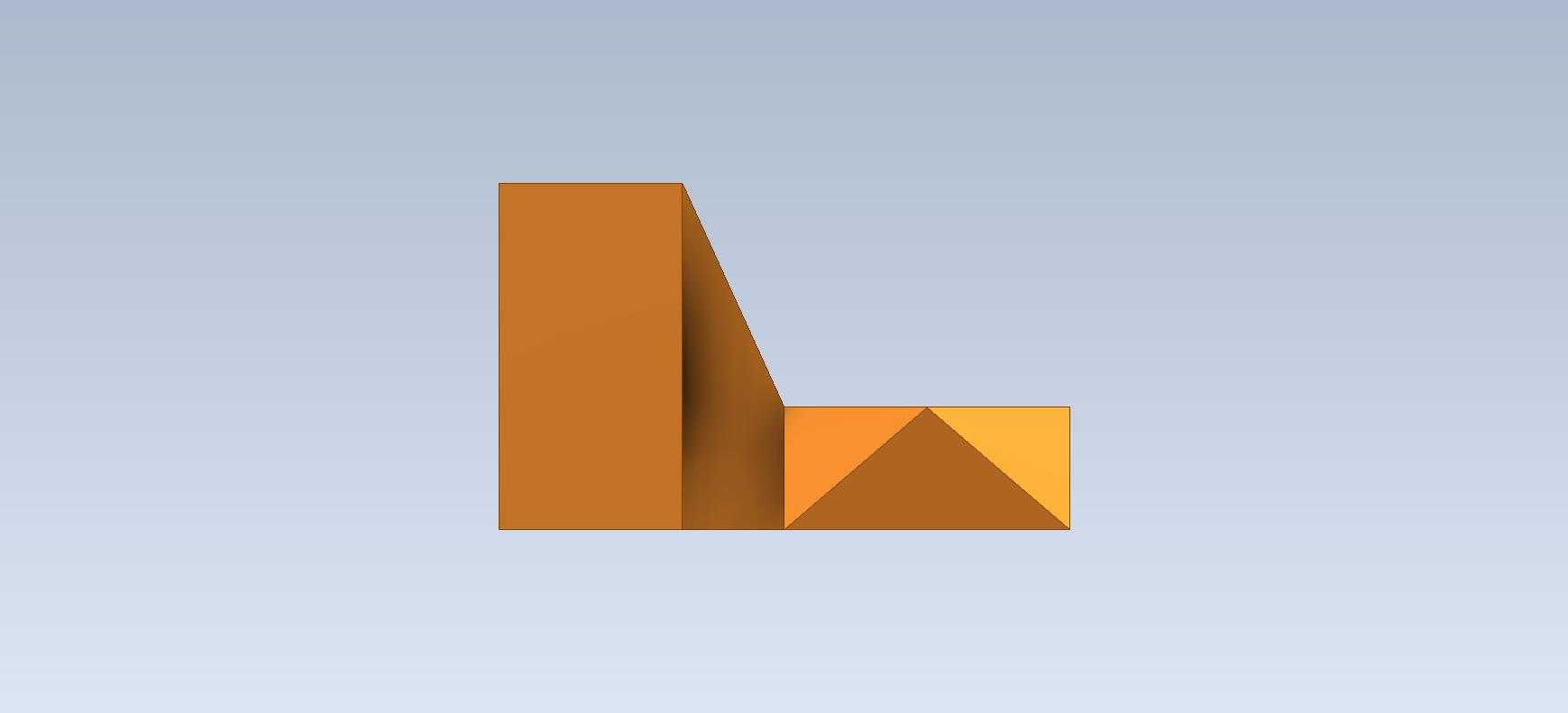

　　从设计思路上来说，做这类结构首先要确定安装基准面，也就是和机床工作台面接触的那个底面，这个面必须是完整的平面，不能有凸起或者镂空，否则安装的时候会出现虚接，支撑刚性不足。确定好基准面之后，再往上构建支撑的主体部分，图里的高竖块部分，是主要的支撑受力区，它的厚度要根据实际承受的切削力来算，普通车床的粗加工场景下，支撑块的壁厚如果小于15mm，很容易在吃刀量大的时候出现形变，所以建模的时候就要把壁厚的参数提前锁定，不要等做完结构再回头调整。旁边的矮块部分，是辅助定位用的，它的上表面是一个带斜度的切面，这个角度不是随便画的，要匹配待支撑工件的底部斜面角度，保证接触面积达到80%以上，如果是线接触或者点接触，支撑的稳定性会大打折扣，加工的时候很容易出现工件移位。

　　很多新手做这类练习的时候，容易忽略安装边界的问题，比如把支撑块的底部做的太大，结果装的时候发现压不上压板，或者把竖块做的太靠外，和车床的刀架行程产生干涉，这些问题在建模的时候如果不提前考虑，到了现场装配的时候根本没法用。另外这类零件的棱边处理也有讲究，和工件接触的支撑棱边要做小的倒角，避免划伤工件表面，而和工作台接触的底边则不需要倒角，保证安装的贴合度。从建模的操作逻辑来说，做这个结构不需要用复杂的放样或者扫描命令，用多次拉伸加切除的方式就能完成，先在基准面上画出两个块的底部轮廓，拉伸到对应的高度，然后再根据斜面的角度创建辅助基准面，在辅助基准面上画切除的草图，把多余的部分切掉，最后做倒角和圆角处理就行，整个特征树的逻辑要清晰，每个特征的命名要对应它的功能，后续如果要调整支撑高度或者斜面角度，直接修改对应的草图参数就行，不会出现特征报错的情况。

　　这类基础练习看似简单，其实是在给后续做复杂的机床夹具、非标工装打基础，很多人觉得要做复杂的整机模型才算有水平，实际上在工厂的实际设计工作里，80%的设计内容都是这类看似简单的非标零件，这些零件的设计合理性直接影响整个设备的运行稳定性和加工精度，要是连这类基础的块状结构都做不好，建模的时候特征逻辑混乱，后续做复杂装配的时候很容易出现各种干涉、参数错误的问题。另外在做这类练习的时候，也要养成随时核对尺寸链的习惯，比如竖块的高度、矮块的斜面角度、两个块之间的连接位置尺寸，每做一个特征就要核对一遍尺寸，不要等整个模型做完了再去量尺寸，那样很容易出现累积误差，到了生产加工的时候，零件做出来装不上，还要返工改图，耽误生产进度。
