K40激光设备配套电动Z轴调节结构

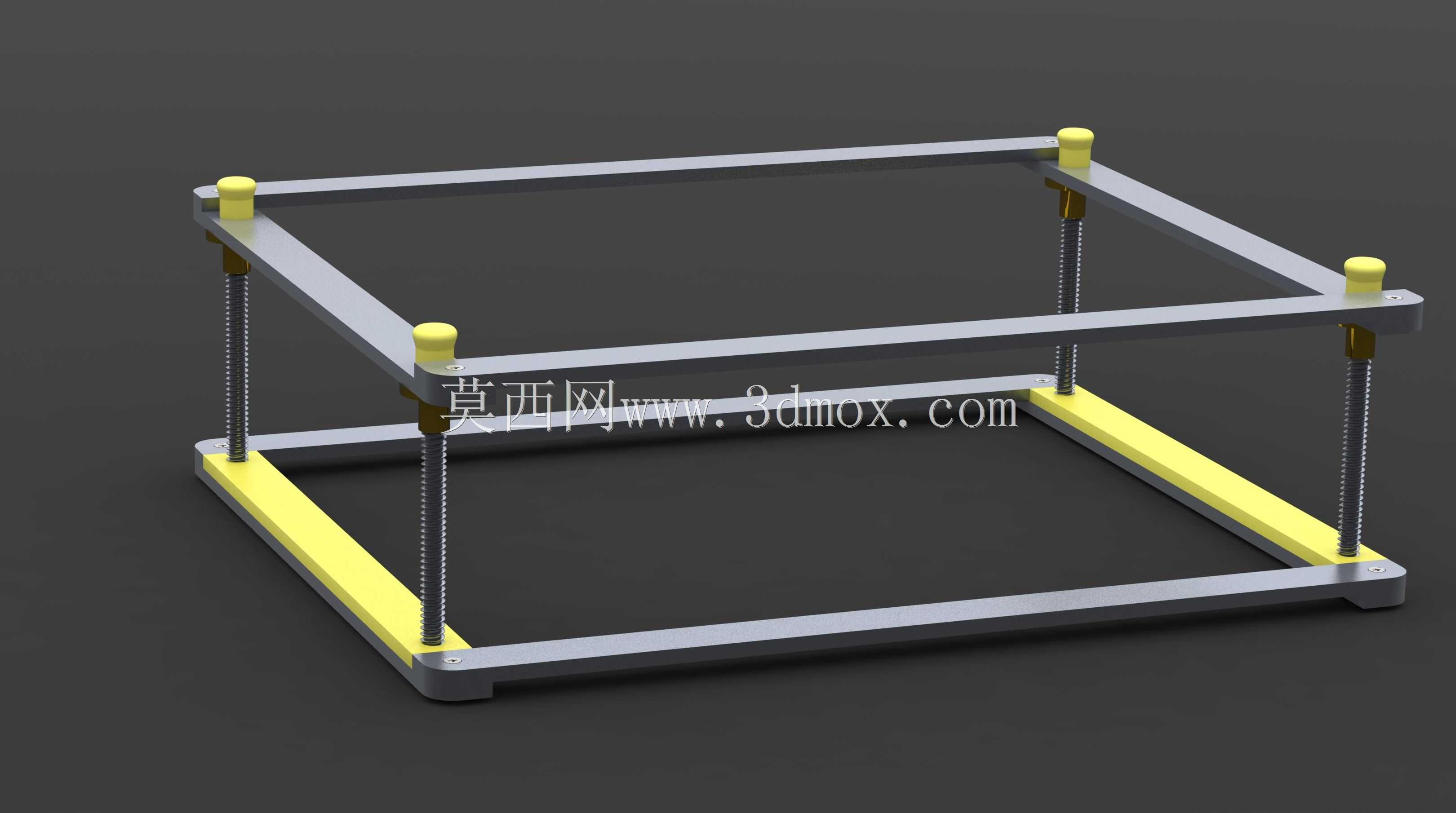

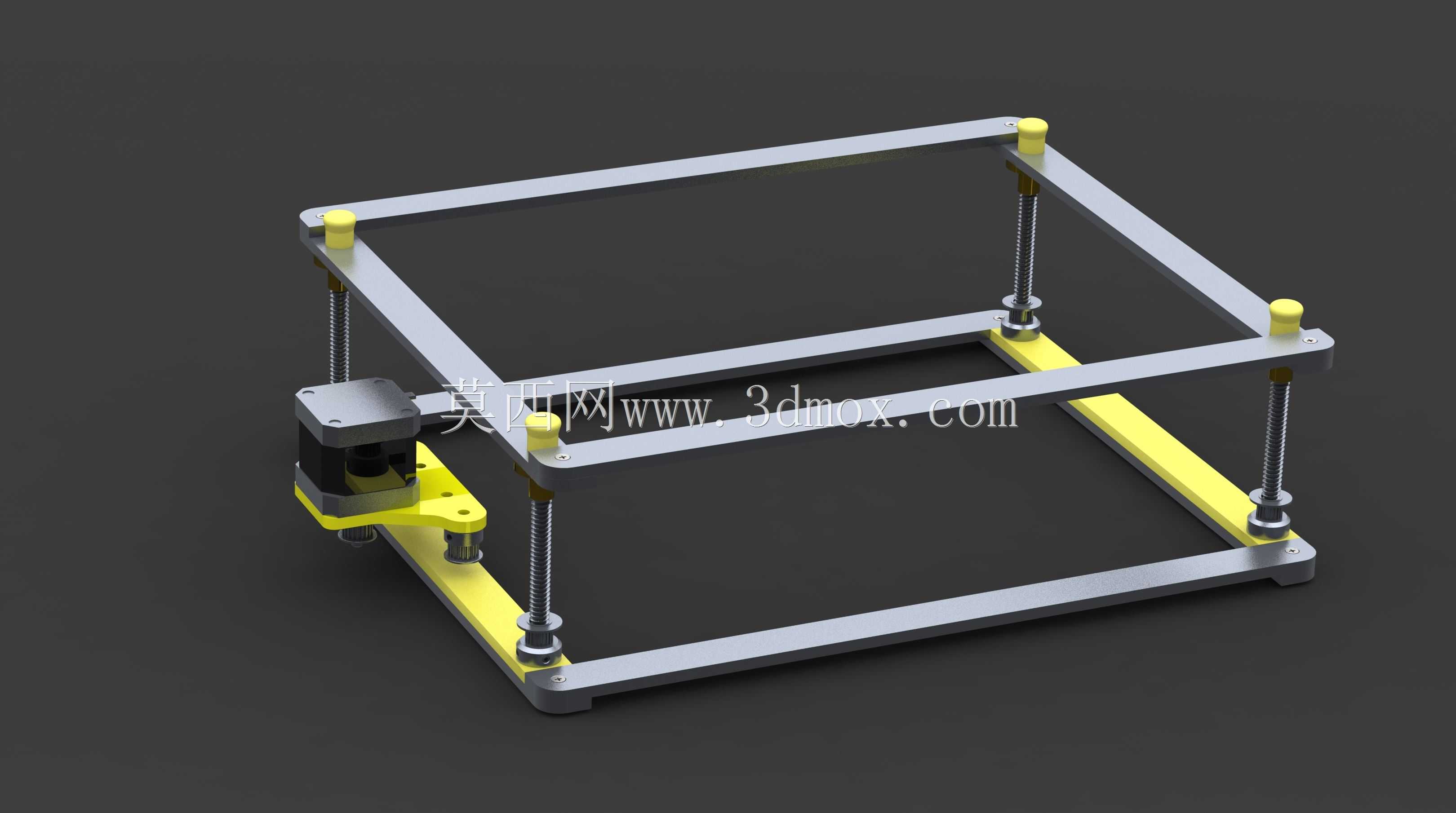

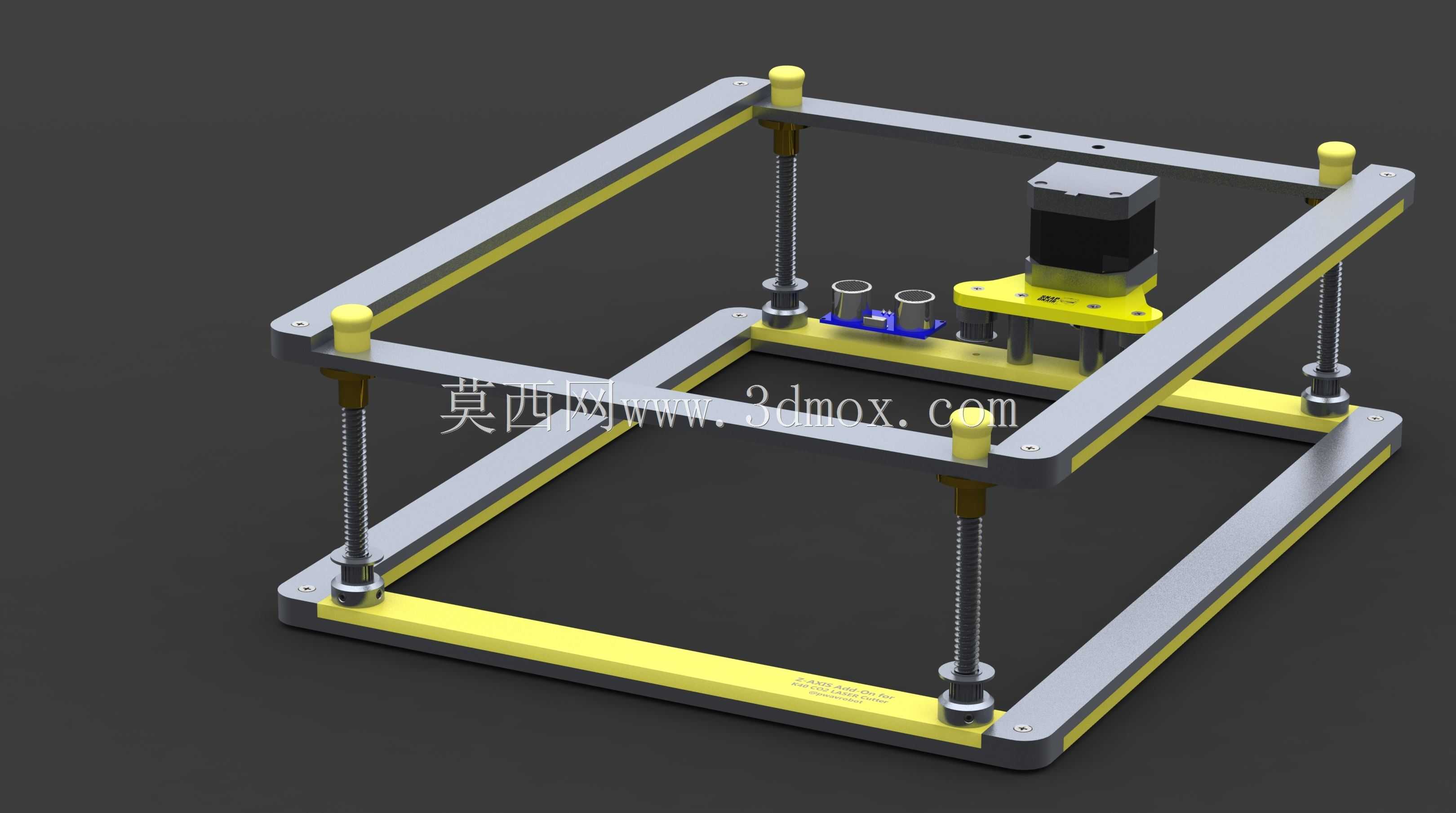

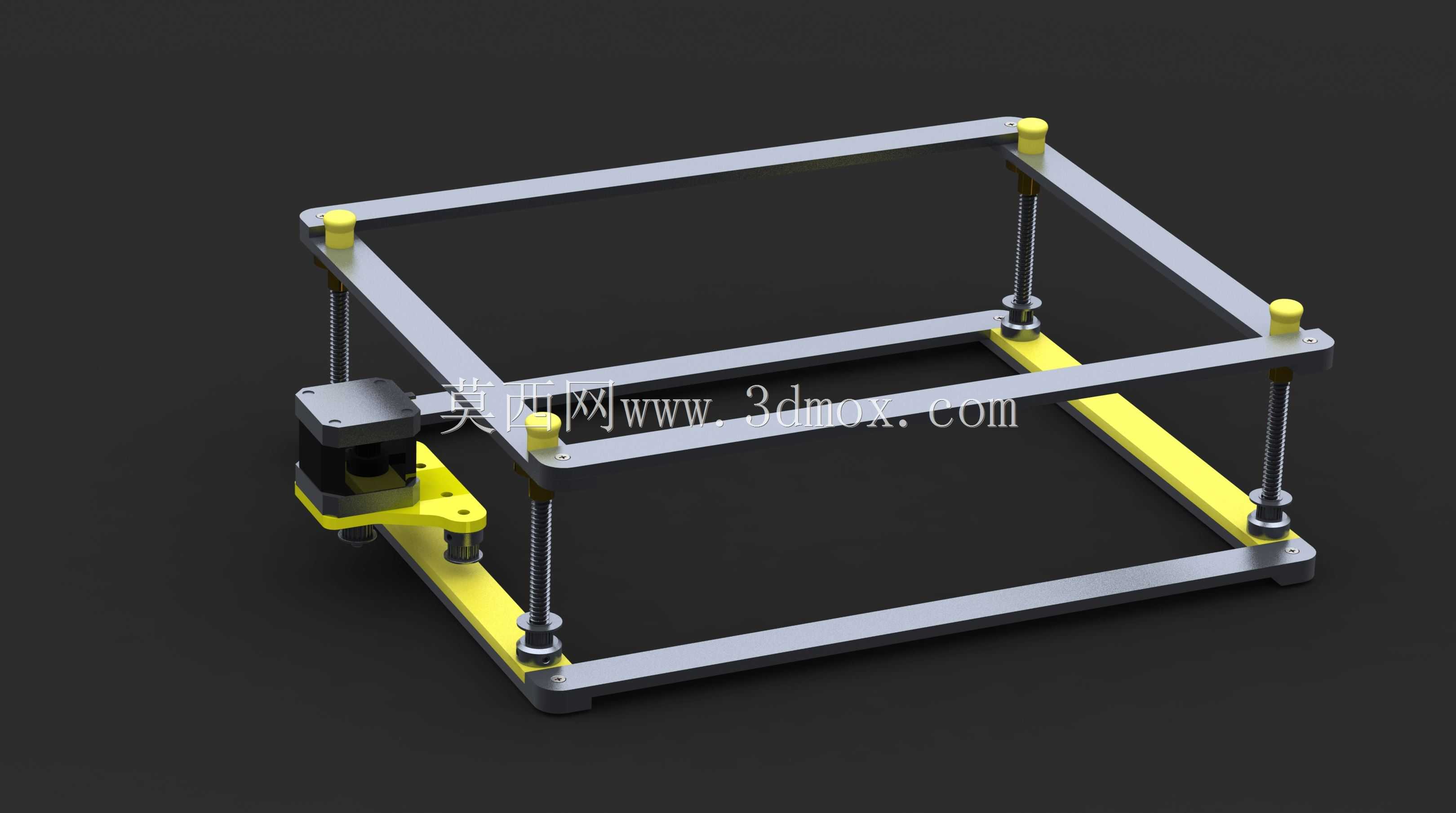

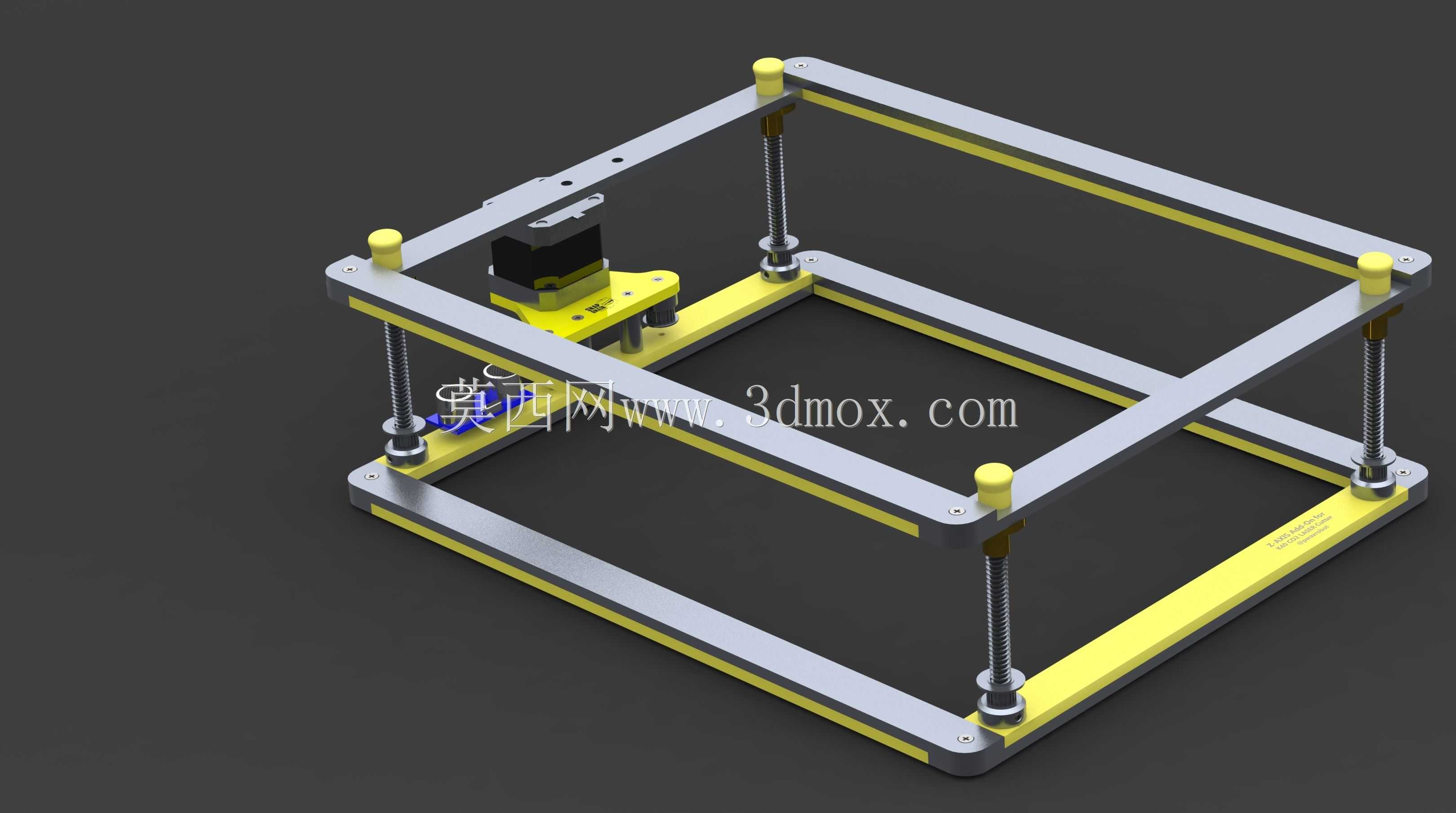

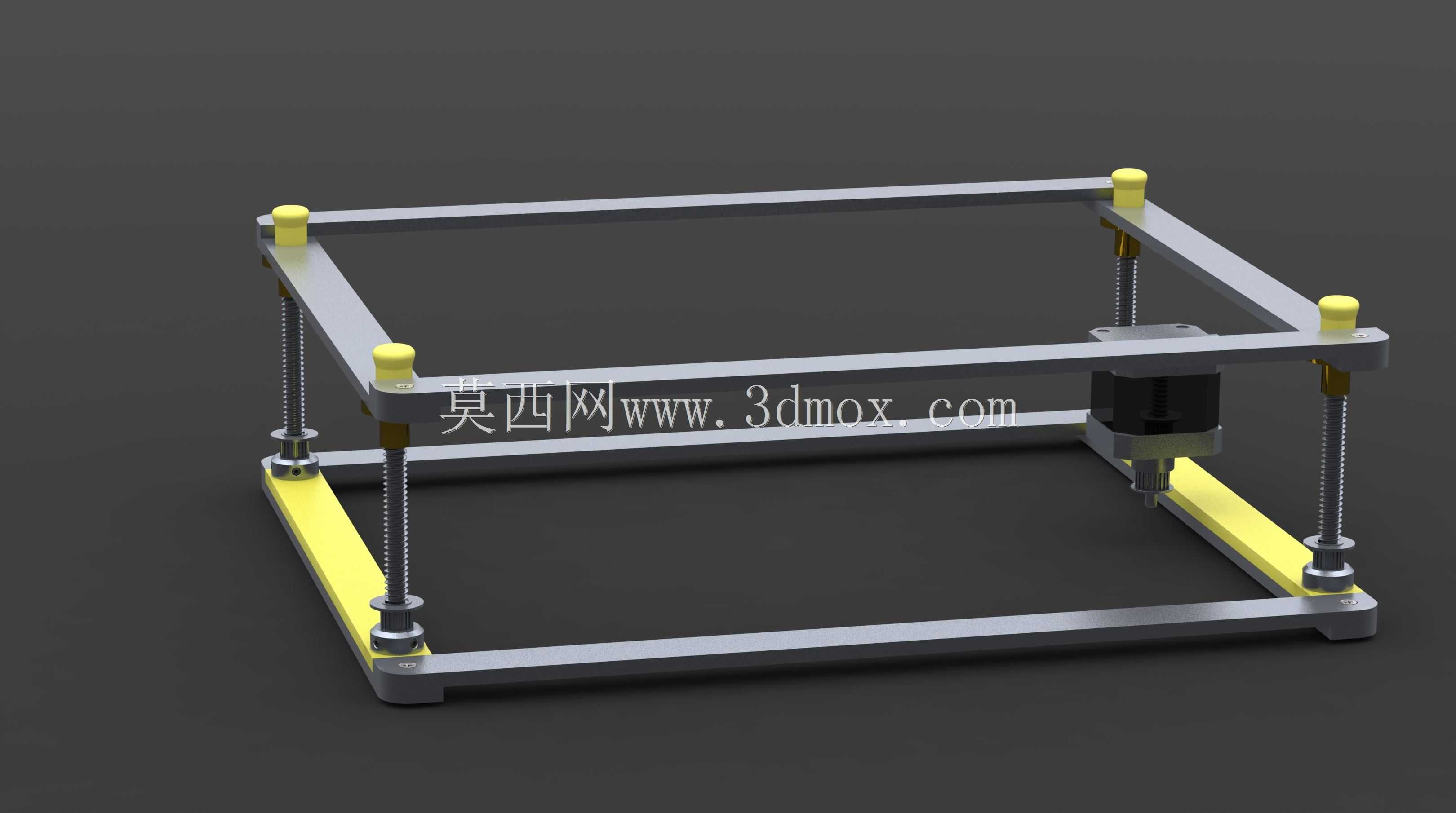

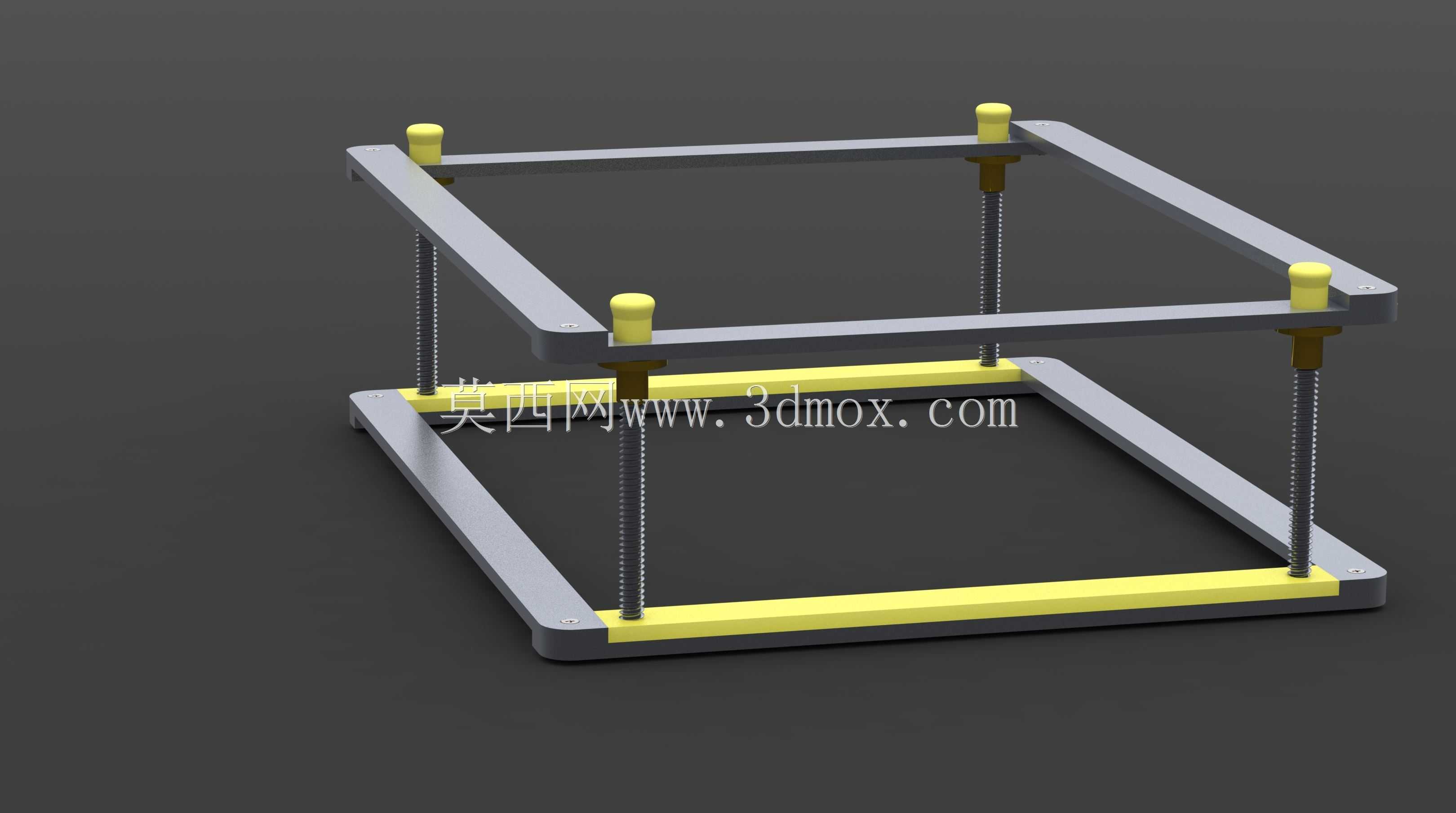

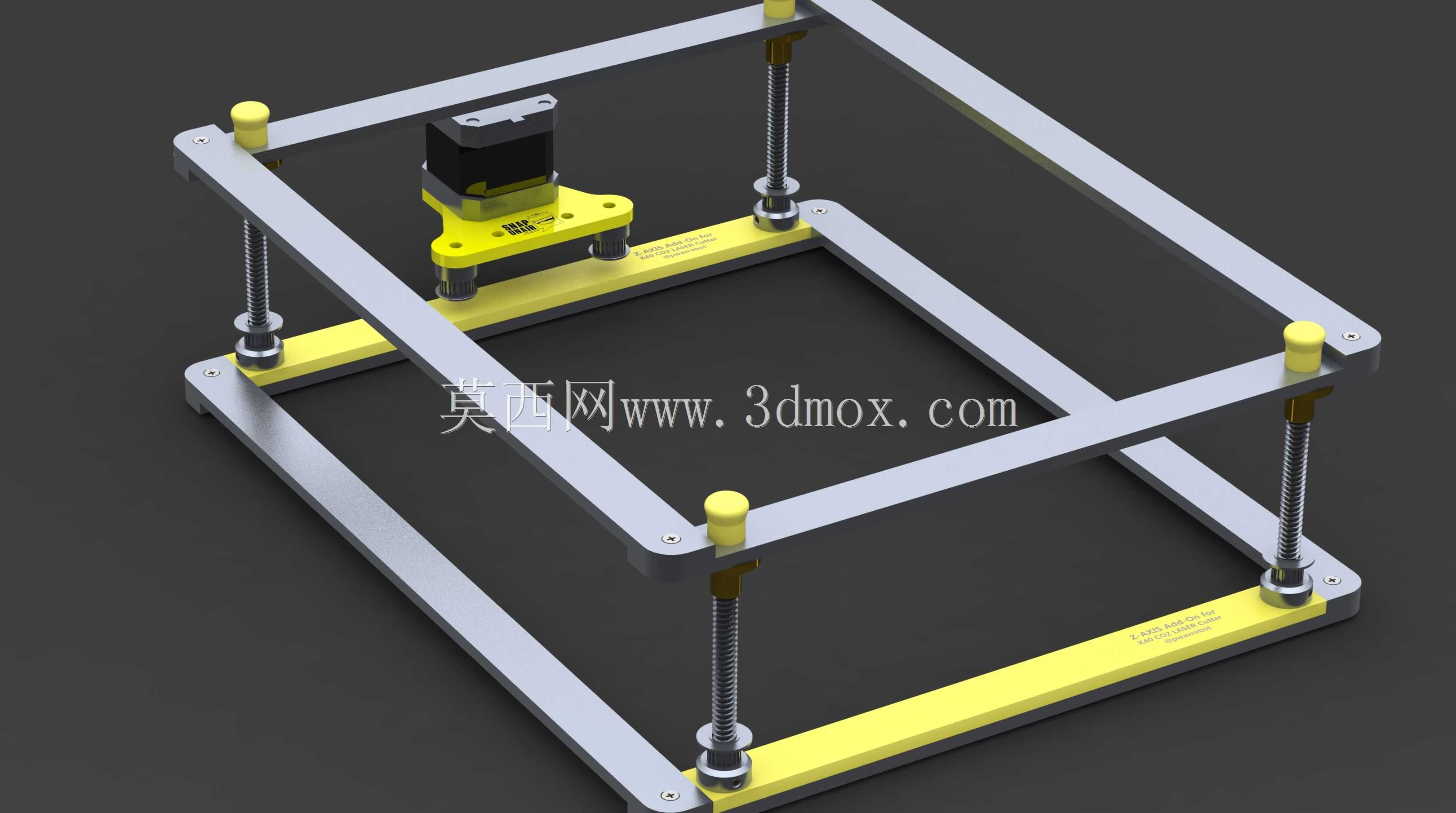

　　这套Z轴调节结构主要适配桌面级K40型二氧化碳激光加工设备，在小型广告加工、工艺礼品打标切割、薄型非金属材料裁切场景中，承担激光头垂直方向的精准位移调节功能，是这类入门级激光设备实现焦距校准、不同厚度材料适配的核心执行部件。从实际使用场景来看，小型K40激光设备常被放置在个体加工门店、学校创客空间、小型打样车间，加工材料涵盖3mm以内亚克力、薄木板、皮革、纸张等，不同材料的焦距要求存在差异，同时加工过程中若出现台面轻微形变、材料厚度公差，都需要Z轴具备稳定的微调能力，这套结构正是针对这类场景的使用需求设计。结构采用双导杆配合丝杆的传动布局，两根平行的镀铬光杆作为导向支撑，中间的梯形丝杆承担升降驱动，相比单杆悬臂结构，

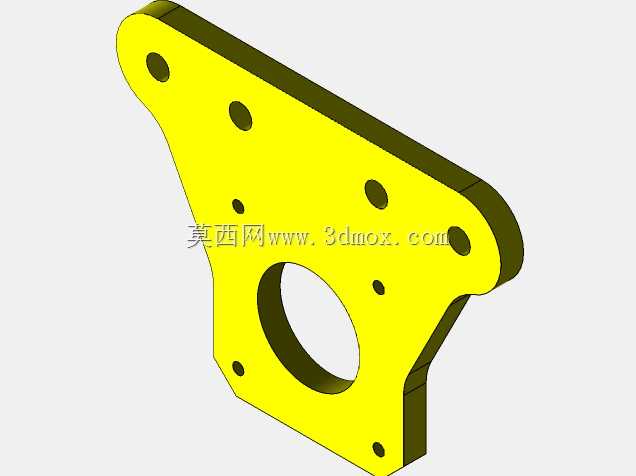

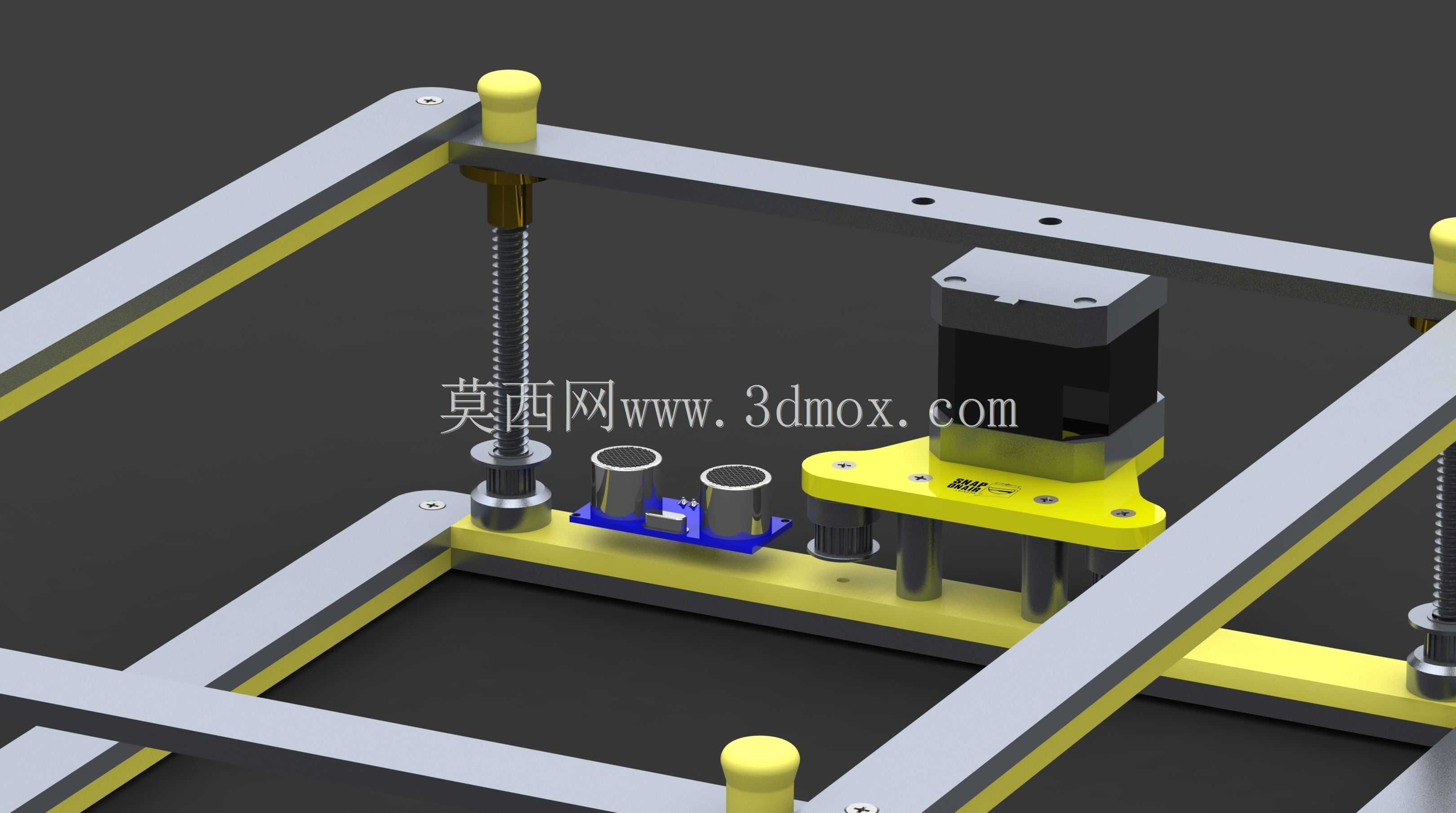

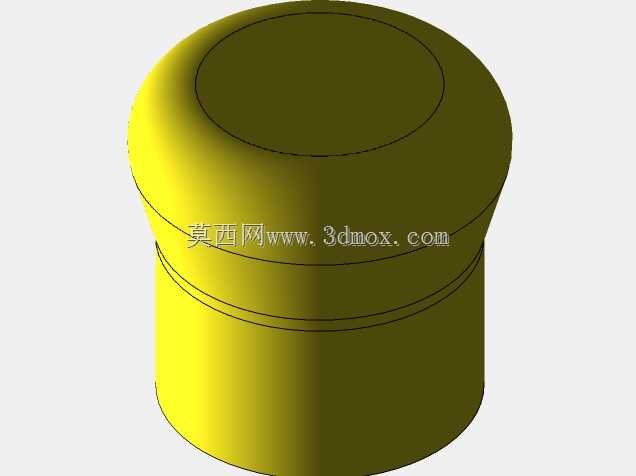

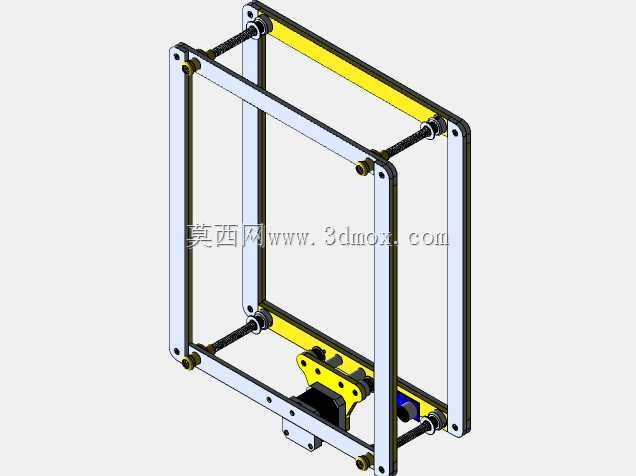

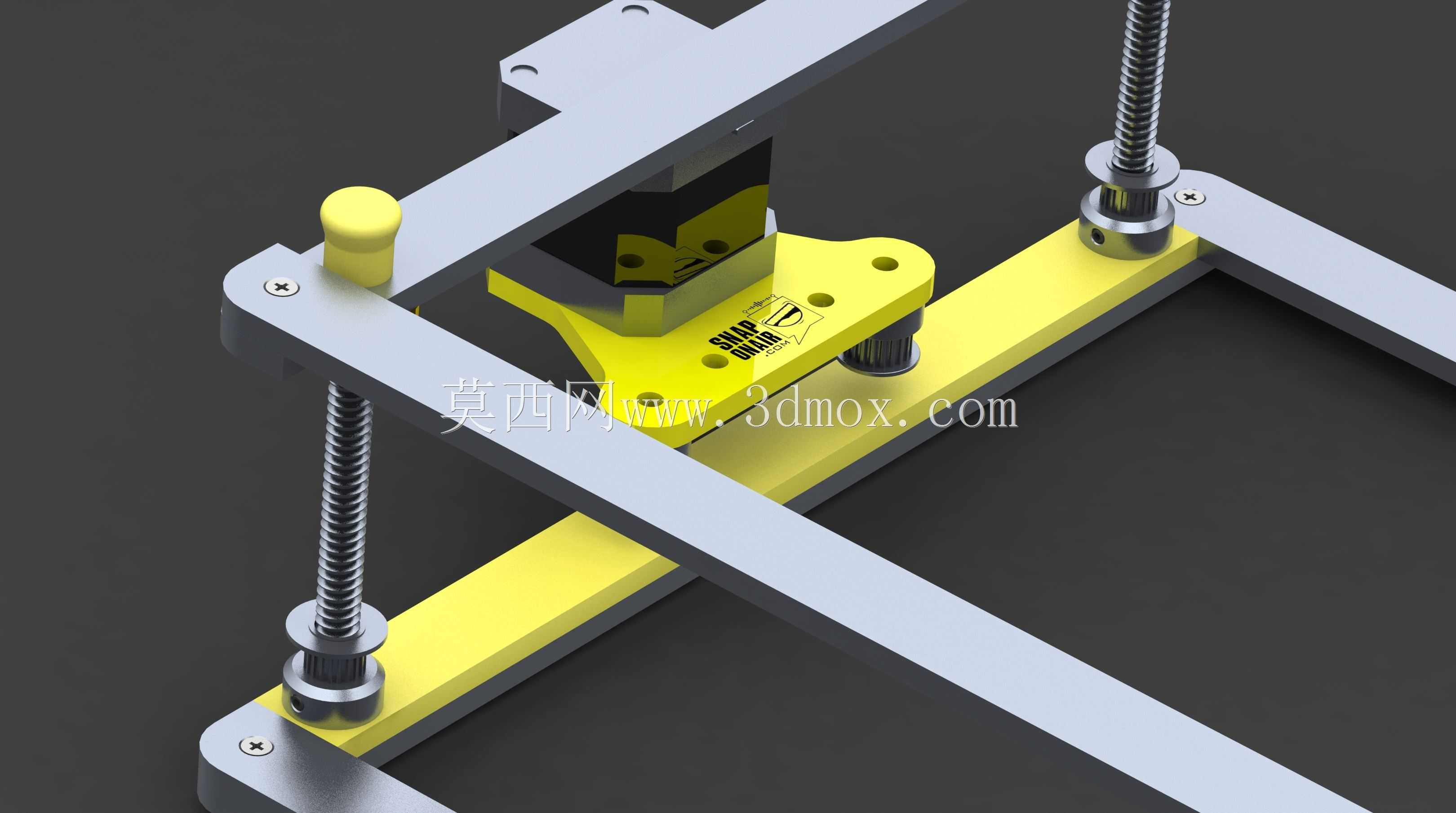

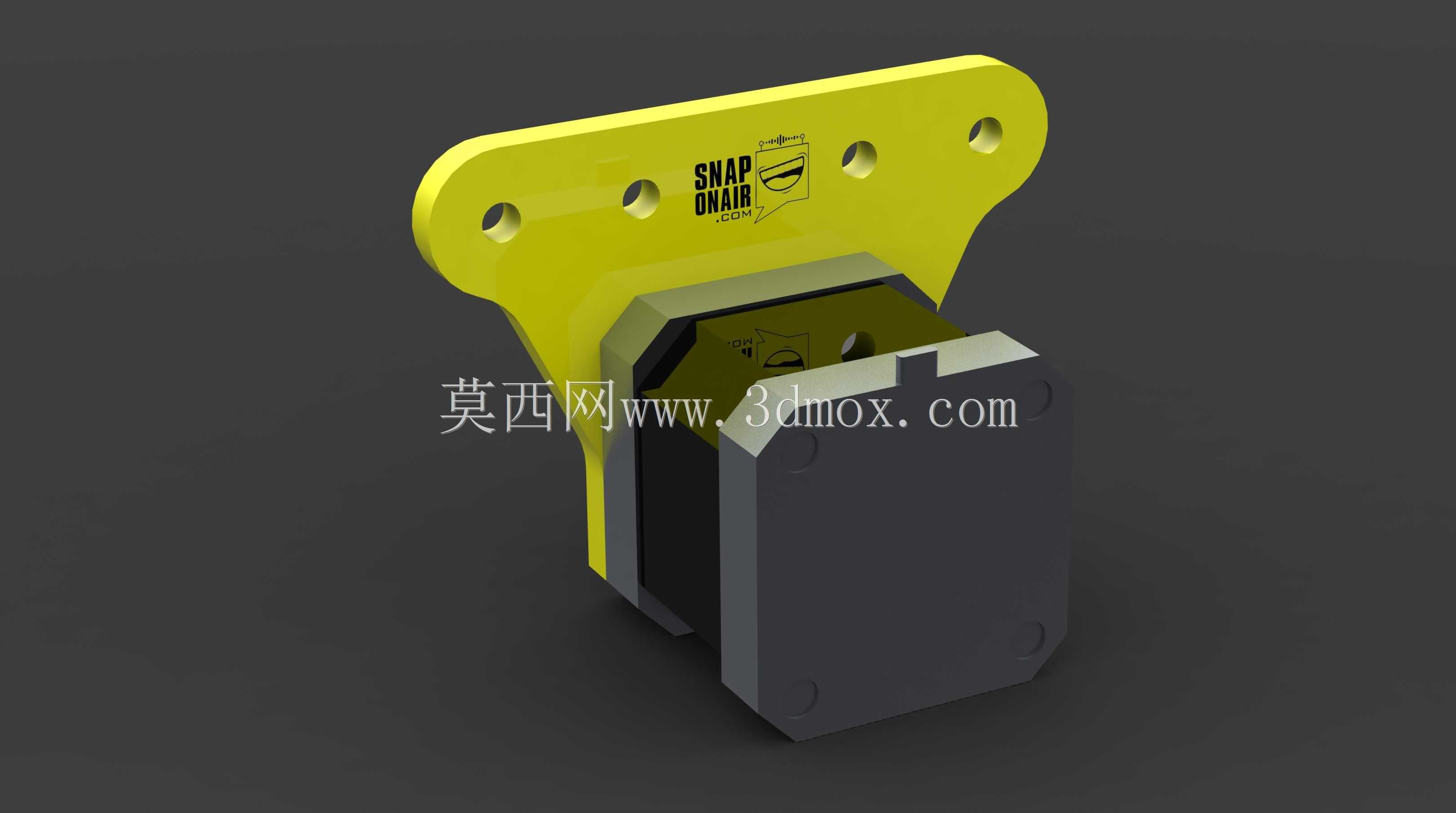

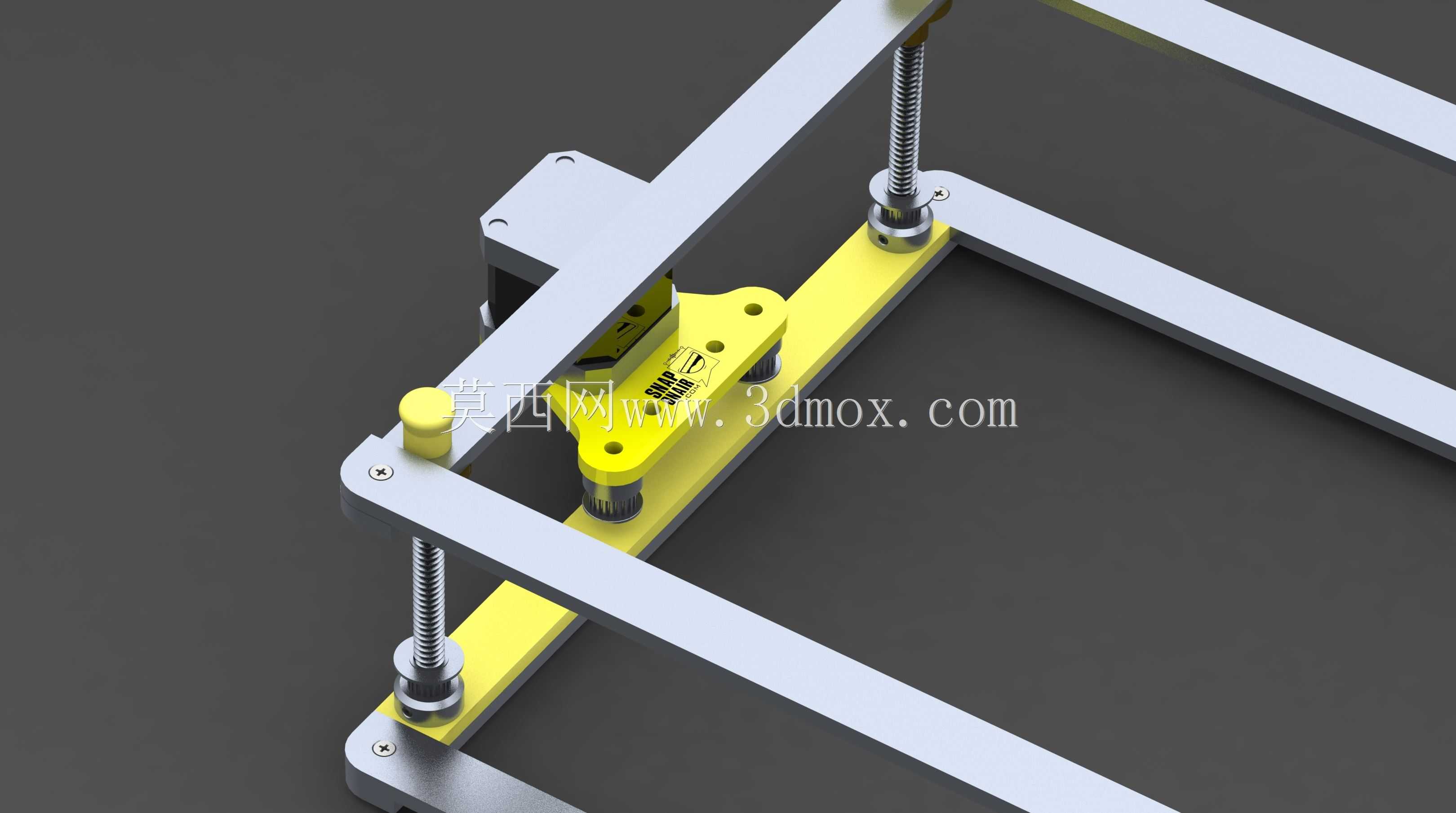

　　双导杆的设计可以大幅降低激光头安装座在升降过程中的偏摆量，保证激光出光方向始终垂直于加工台面，避免出现切割面斜口、打标深浅不均的问题。设计过程中优先考虑了桌面设备的安装边界，整体框架采用铝合金型材拼接的思路，横向支撑臂的长度适配K40设备原有的腔体内部宽度，底部安装座的孔位对应设备原有工作台的固定点位，不需要对原有设备腔体做大规模切割改造，用户可以直接替换原有手动调节的Z轴结构。安装座的黄色部件是激光头的固定托架，托架上预留了对应K40标配激光头的安装孔位，同时设置了防呆限位凸台，避免安装时激光头出现周向转动，托架侧边的黄色旋钮是手动微调锁止件，在电动调节到位后可以旋紧锁止，避免加工过程中丝杆间隙导致的Z轴位移。

　　丝杆两端采用带法兰的直线轴承做支撑，既可以承受径向的负载，也能限制丝杆的轴向窜动，导杆与安装座之间配合无油衬套，长期使用不需要频繁加注润滑脂，适配小型加工场景低维护的使用需求。整体升降行程覆盖0-100mm的调节范围，完全满足K40设备常用加工材料的厚度适配需求，框架的边角做了倒角处理，避免安装调试过程中划伤操作人员，所有外露的紧固件都采用标准内六角螺丝，用户日常维护只需要常备一套公制内六角扳手即可完成拆装。从结构刚性来看，框架的横梁厚度经过选型验证，在激光头满负载安装的情况下，横梁中部的形变量控制在0.02mm以内，不会因为长期承重出现下弯变形，保证长期使用的焦距稳定性。
