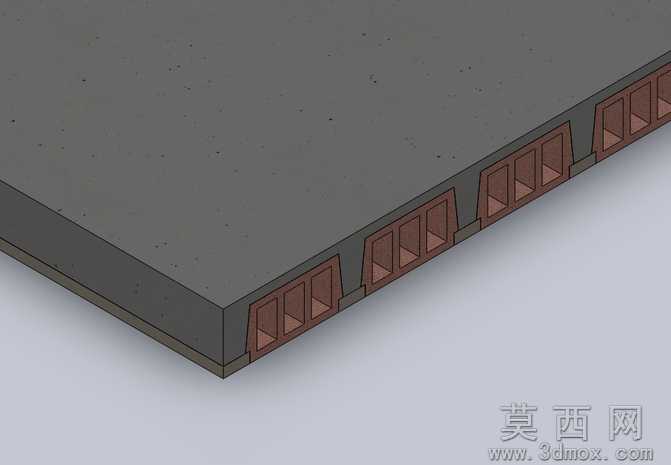

340毫米板坯B5混凝土空心砌块构造设计

本模型采用SolidWorks进行三维参数化建模，完整还原340毫米板坯B5混凝土空心砌块的配套构造体系，建模过程严格遵循实际施工的构造尺寸逻辑，先以基准面定位搭建整体坐标体系，逐一绘制肋骨、砌块、现浇面层的轮廓草图，通过拉伸、切除等基础特征命令生成各部件的基础实体，再对肋骨的承托槽、砌块的空心腔室、钢筋网的网格节点等细节特征做精细化处理，确保各部件的装配间隙完全匹配实际施工的公差要求。材质渲染阶段，针对不同构件做差异化材质参数调整：混凝土部分采用哑光深灰色水泥材质，添加细微颗粒纹理与表面色差模拟真实混凝土的浇筑质感，调整粗糙度参数至0.85还原混凝土表面的漫反射特性；配筋部分采用带轻微氧化质感的金属材质，调整金属度与反光参数还原螺纹钢的表面特征；肋骨与砌块的衔接部位做轻微的材质过渡处理，避免不同构件衔接处出现生硬的视觉断层。结构设计上，完整还原了预制混凝土肋骨650毫米中心间距的排布逻辑，明确空心砌块嵌装于肋骨间隙的装配关系，体现肋骨间距由砌块宽度决定、为上部梁体提供支撑并兼做冲切承托的受力逻辑，同时还原25MPa原结构混凝土面层内置焊接钢丝网加固抗裂的构造细节，对省略的第五至第七行交叉罗纹钢（Y16、2Y12、2Y10）的排布逻辑做了预留位设计，明确垂直于肋方向的临时支撑排布规则，以及交叉肋防止混凝土沉淀、保障板件应力性能的作用，还原340毫米深度砌块与1000毫米跨度骑肋分开的中心定位逻辑。设计思路围绕实际施工的受力需求与施工便利性展开，所有构造尺寸均匹配现场浇筑与预制装配的工艺要求，既保证模型的可视化展示效果，也能为施工交底、构造教学提供直观的三维参考，模型整体装配关系清晰，无特征错误与干涉问题，各部件可单独拆分查看内部构造，也可整体展示完整的楼板铺装体系效果。
