CA6140车床配套弹簧组件结构设计

　　在普通卧式车床的操作机构、进给传动系统以及过载保护结构中，弹性复位与缓冲部件的可靠性直接决定了设备操作手感与运行稳定性，这套适配CA6140车床的弹簧组件，正是针对车床操纵杆复位、进给过载缓冲这类高频往复工况设计的配套结构。从实际装配场景来看，这类弹簧组件多布置在车床溜板箱的操纵机构内部、主轴箱的变速拨叉定位端，以及尾座套筒的锁紧复位位置，日常加工过程中，操作人员扳动操纵杆实现主轴正反转、进给档位切换时，弹簧需要提供稳定的复位力矩，保证手柄松开后机构能精准回到中位，避免出现档位脱不开、复位不到位导致的打齿风险。

　　设计这套组件时，首先要匹配车床安装空间的边界约束，弹簧的外径不能超过安装腔的内径预留量，避免压缩过程中弹簧外圈与腔壁发生剐蹭磨损，同时弹簧的自由长度要满足机构最大行程下的压缩量要求，不能出现并圈后仍未达到行程终点的情况，也不能因为预压量过大导致操作力超出操作人员舒适区间。配套的弹簧座采用了带限位翻边的杯状结构，底部的沉孔刚好卡入安装基准面的定位凸台，不需要额外的紧固件就能实现径向定位，翻边的高度刚好覆盖弹簧端部的1.5圈支撑圈，避免弹簧压缩时出现端部侧向滑移，导致弹力方向偏移。

　　从功能特性上看，弹簧的有效圈数经过匹配计算，在车床要求的工作行程内，弹力曲线保持线性变化，不会出现力值陡增或骤降的情况，比如操纵杆从扳动到中位的整个行程中，复位力始终保持在12N到18N之间，既不会因为力太小导致复位迟缓，也不会因为力太大让操作人员扳动手柄时过于费力。弹簧端部做了并圈磨平处理，磨平长度不小于端圈周长的四分之三，保证和弹簧座的接触面完全贴合，避免长期往复压缩后出现端部倾斜、弹簧失稳弯折的问题。弹簧座的内孔深度做了冗余设计，当弹簧被压缩到极限位置时，弹簧端部不会触碰到杯底，预留了0.8mm的安全间隙，避免加工过程中的铁屑、油污堆积在杯底导致弹簧压缩行程不足。

　　实际装配时，这套组件不需要复杂的工装辅助，只需要将弹簧对准弹簧座的杯口放入，再整体卡入安装腔的定位位置即可，安装边界的公差配合选用了间隙配合，弹簧座和安装腔的配合间隙控制在0.1mm到0.2mm之间，既方便拆装维护，也不会因为间隙过大导致组件工作时出现晃动异响。针对车床加工时切削液、润滑油飞溅的工况，弹簧和弹簧座的结构都做了防积液设计，弹簧座的杯壁侧面开了两个微小的引流槽，溅入杯内的切削液和油污可以顺着引流槽自然排出，不会长期积存在座内导致弹簧锈蚀、卡滞。

　　在进给过载保护的应用场景中，这套弹簧组件还承担了扭矩过载时的打滑缓冲作用，当进给抗力超出设定阈值时，机构会压缩弹簧产生位移，触发行程开关切断进给动力，此时弹簧的压缩量刚好对应过载保护的触发行程，弹簧的刚度经过校准，保证触发扭矩稳定在车床设计的允许范围内，不会因为弹簧刚度衰减导致过载保护失效，打坏进给齿轮。日常维护过程中，这套组件的拆装门槛很低，只需要打开机构的端盖就能直接取出弹簧和弹簧座，不需要拆解周边的传动齿轮和轴系，更换单个弹簧的时间不超过五分钟，能大幅降低设备停机维护的时间成本。

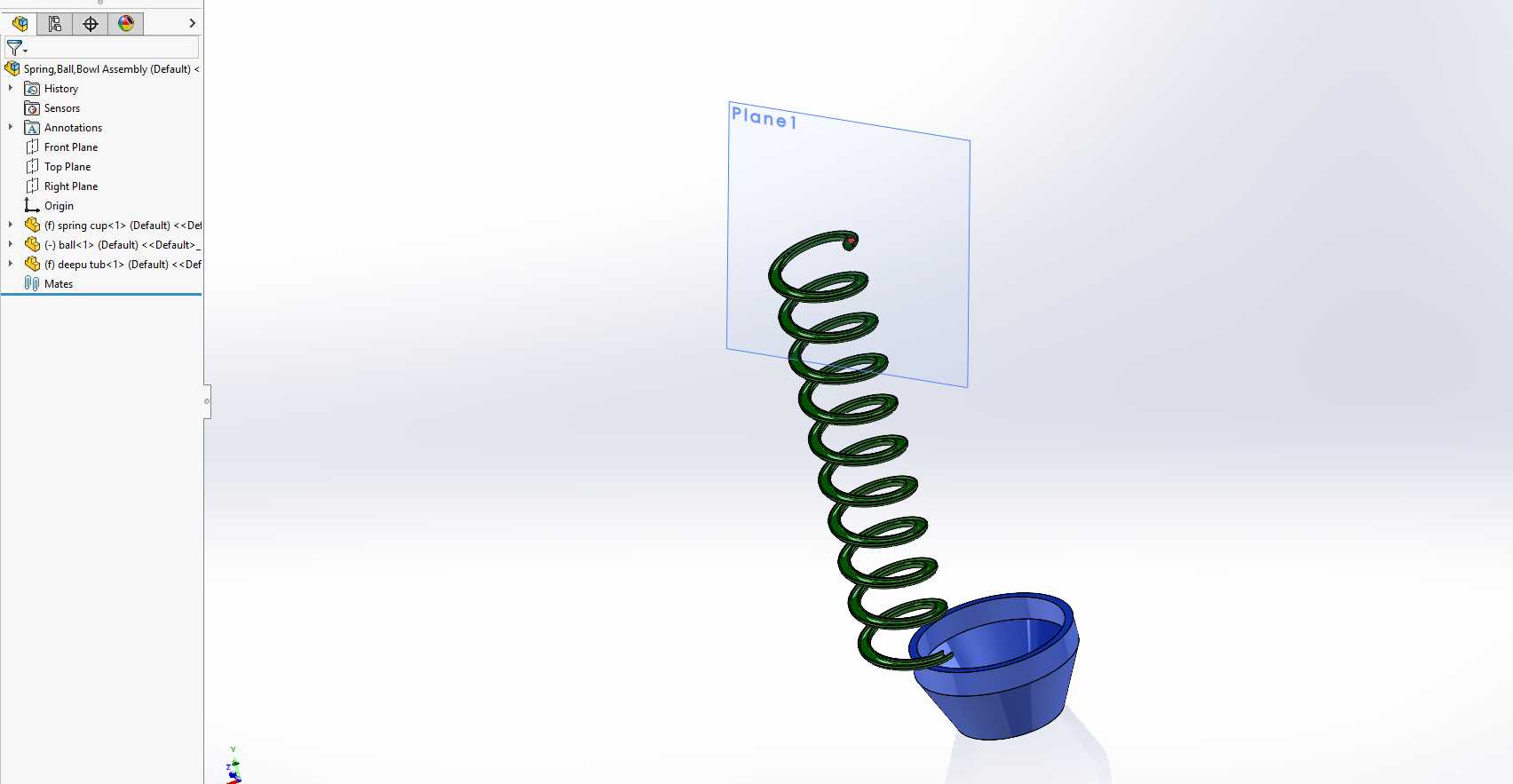

　　从建模细节来看，弹簧的螺旋升角、线径都严格匹配CA6140车床原厂配件的参数，弹簧座的壁厚、倒角尺寸都按照实际加工工艺做了优化，杯口的C1倒角既方便装配时引导弹簧入位，也能去除加工毛刺避免划伤弹簧表面的防锈层。整个组件的装配关系完全还原实际装机状态，弹簧的中心线和弹簧座的定位基准保持同轴，同轴度公差控制在0.05mm以内，避免工作时弹簧出现偏磨，有效延长组件的使用寿命。
