实验室用96孔化学反应承载托盘结构

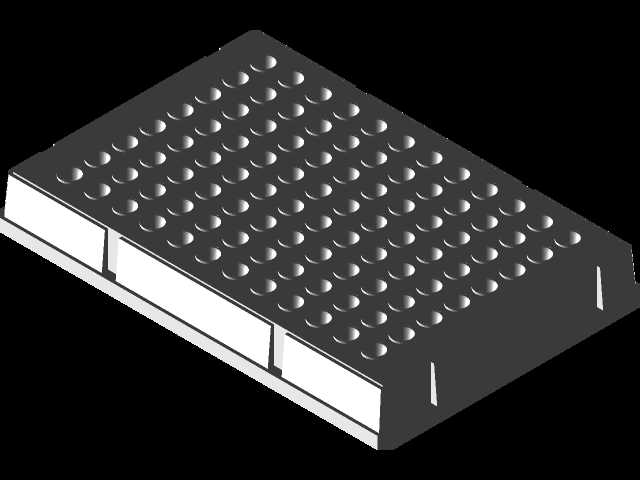

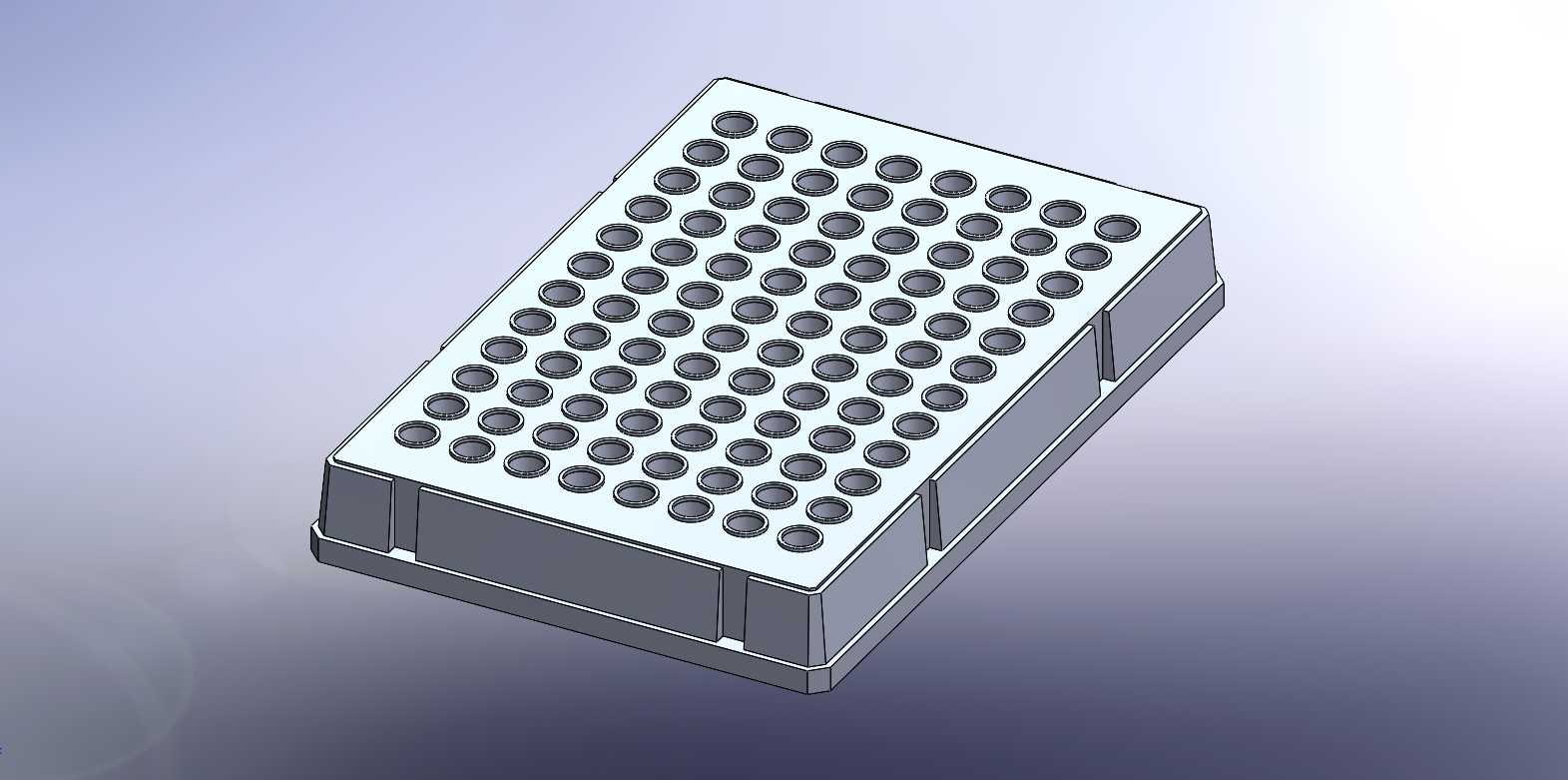

　　这款多孔反应托盘主要面向实验室化学分析、生物样本处理场景设计，可适配常规96孔规格的实验操作流程，既可以通过3D打印快速制作小批量试制件用于临时实验场景，也可通过注塑工艺实现批量生产，满足常规实验室的耗材采购需求。从实际使用场景来看，这类托盘常被用于酶联免疫检测、化学试剂滴定、样本恒温孵育、高通量筛选等实验环节，需要同时承载多组微量反应体系，对孔位的位置精度、盘面平整度、材质耐腐蚀性都有明确的工程要求。设计过程中首先确定了孔位的排布逻辑，采用8行12列的标准矩阵排布，孔间距严格匹配常规多道移液器的操作间距，避免移液过程中出现对位偏差，每个孔位的深度与孔径经过反复校核，既可以容纳常规规格的反应管，也可直接作为微量反应的容腔使用，

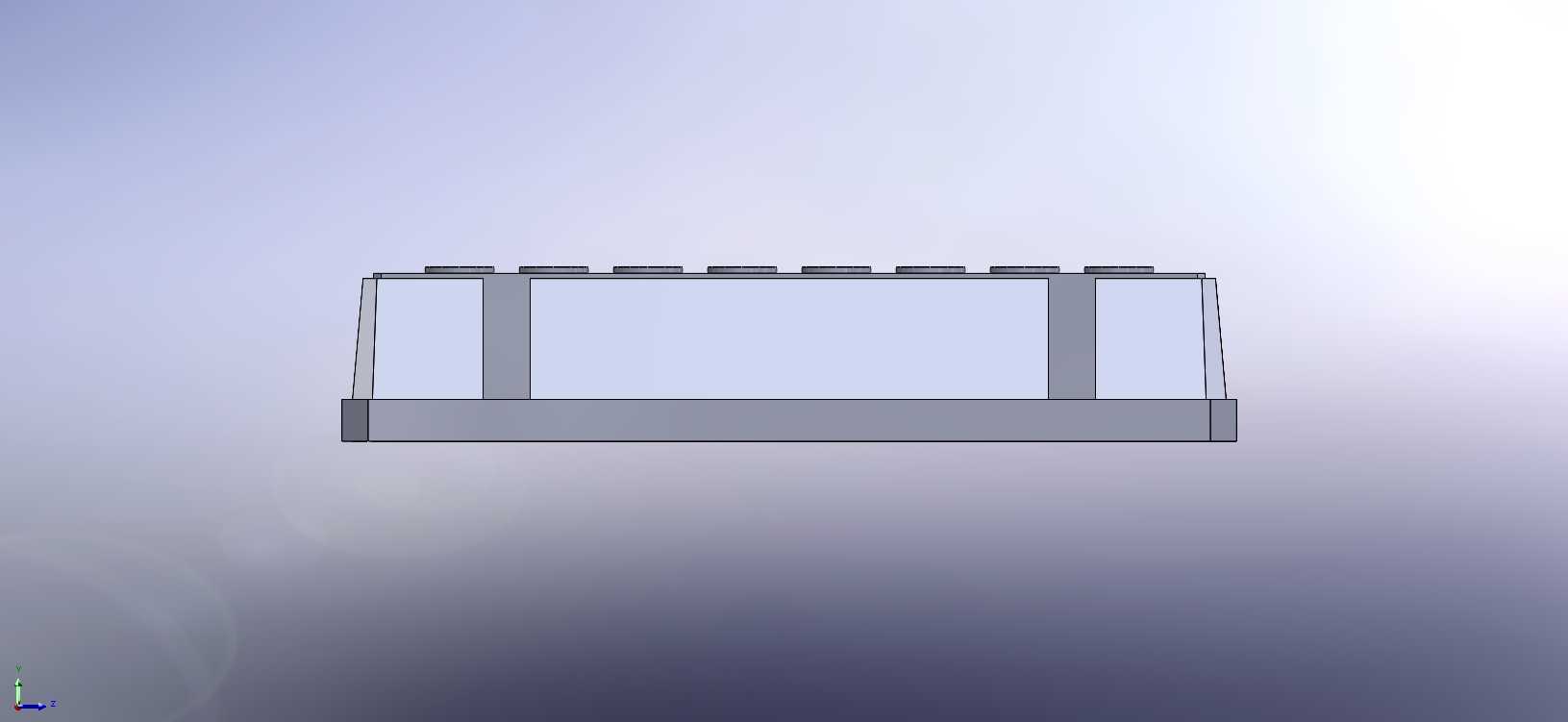

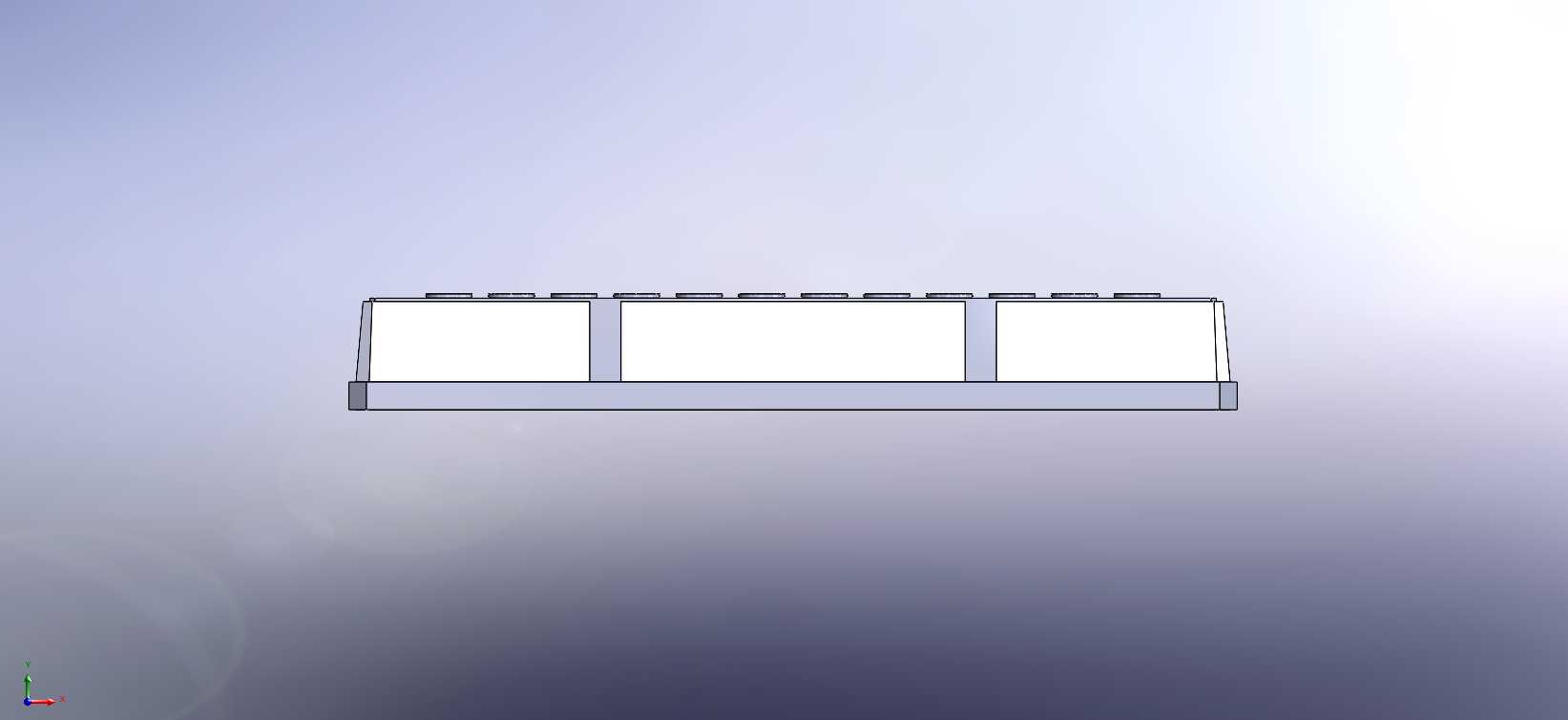

　　孔底做了微小的圆角过渡，避免液体残留挂壁，减少实验过程中的样本损耗。托盘整体采用矩形薄壳结构，侧壁设置了多道竖向加强筋，既可以降低整体壁厚减少材料用量，也能提升托盘整体的抗形变能力，避免堆叠或者拿取过程中出现盘面翘曲，导致孔位倾斜、液体洒出的问题。托盘的底部边缘做了一圈限位凸台，当多个托盘堆叠存放时，上层托盘的凸台可以嵌入下层托盘的顶面边缘，实现堆叠限位，减少存放空间的同时避免堆叠滑落。外形尺寸方面，整体长宽严格匹配标准实验室酶标仪、孵育器的载物台安装边界，可直接放入常规实验设备中使用，无需额外定制适配夹具，托盘的侧边做了内凹的抠手位，方便实验人员戴手套时拿取，不会因为手套湿滑导致托盘脱手。盘面的孔位边缘做了微小的倒角处理，

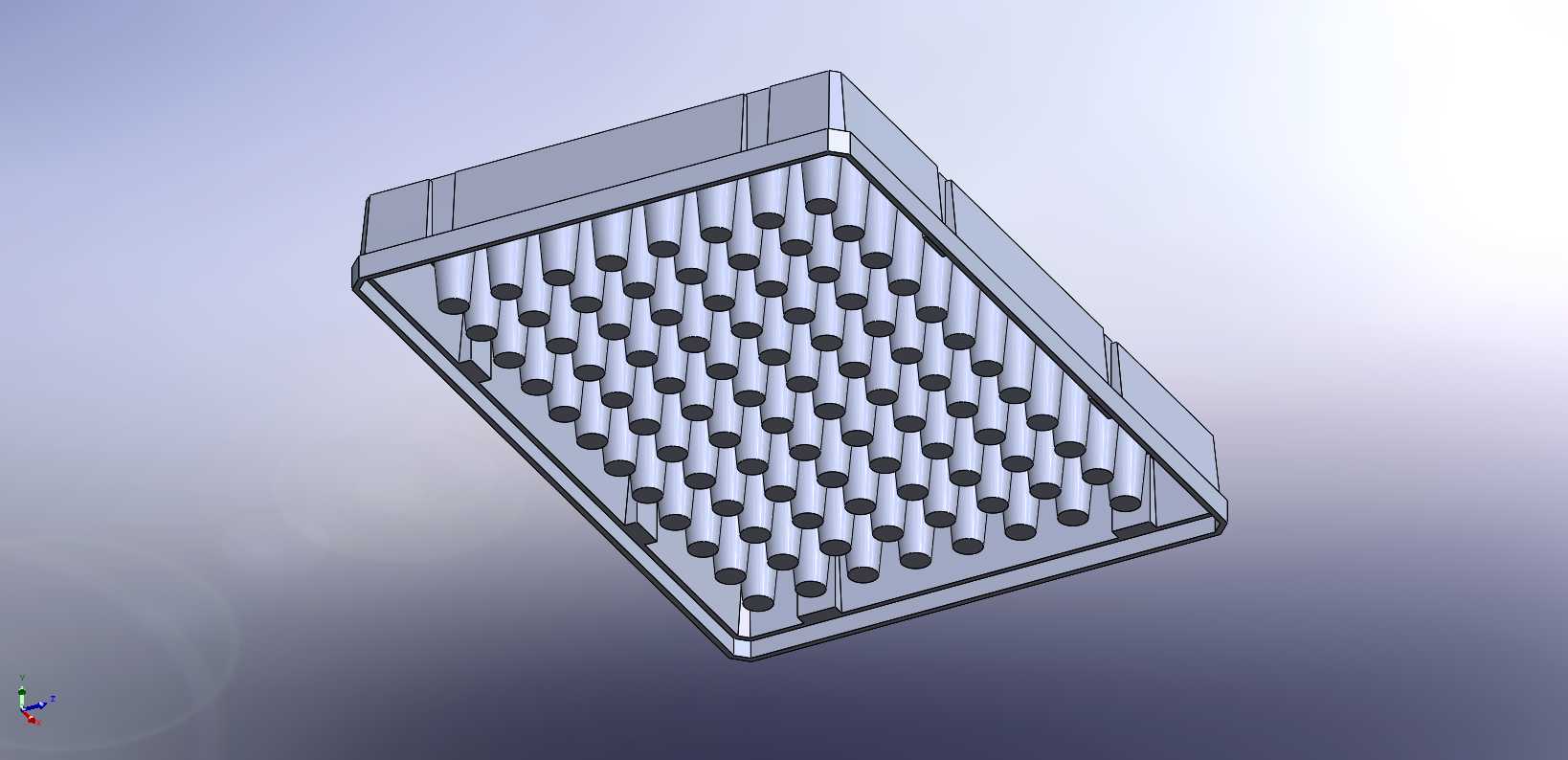

　　既可以在放入反应管时起到导向作用，也能避免尖锐边缘划伤实验人员的手套或者皮肤。材质选择上，若采用3D打印制作，可选用耐化学腐蚀的光敏树脂或者PETG材料，满足短期实验的使用需求；若采用注塑批量生产，可选用聚丙烯或者聚苯乙烯材质，兼顾耐腐蚀性与低成本需求，适配不同的使用场景。设计时还考虑了托盘的堆叠兼容性，整体高度控制在合理范围内，堆叠20个托盘时的总高度也不会超过常规实验耗材柜的层间高度，方便实验室存储管理。孔位的内壁做了轻微的拔模斜度，无论是3D打印还是注塑生产，都可以顺利脱模，不会出现孔位内壁拉伤的问题，保证每个孔位的尺寸一致性。托盘的底面做了网格化的加强筋布局，在不增加整体壁厚的前提下提升底面的平整度，避免放置在实验台面上时出现晃动，保证移液操作时的稳定性。针对化学实验的使用场景，整个托盘的所有转角都做了圆角过渡，没有清洁死角，实验结束后可以直接冲洗或者放入洗板机清洁，不会残留实验试剂造成交叉污染。
