面板安装式USB-B转USB-A隔爆适配器连接器

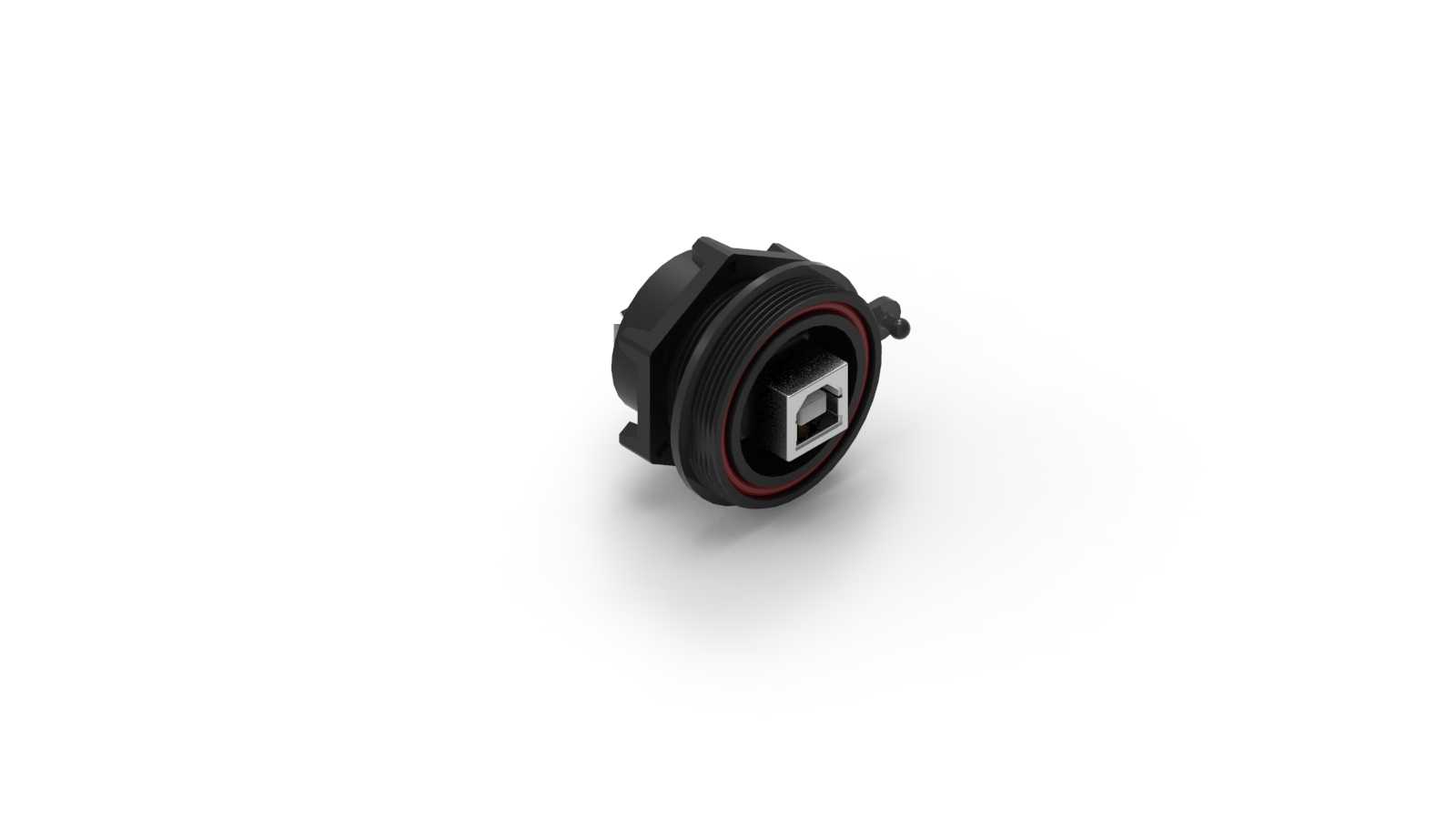

　　在工业现场的防爆电控柜、户外检测设备箱体、隔爆型数据采集终端这类需要严格密封防护的设备上，经常会遇到内部主板预留USB-A接口、外部需要接入USB-B接口的调试或数据传输线缆的场景，普通的转接插头直接外露安装无法满足隔爆密封要求，还容易在设备运行过程中因为震动、粉尘、液体喷溅导致接口接触失效，甚至引发安全隐患，这款面板安装式的USB-B转USB-A隔爆适配器就是针对这类场景设计的接插部件。从实际使用的角度看，它的核心作用是在设备的面板壁面上完成两种USB接口的跨板转接，同时依靠自身的密封结构实现面板两侧的隔爆隔离，不需要在箱体内部额外布置转接线路，也不用在面板上开设不规则的大尺寸开孔，大幅简化了防爆设备的接口布置流程。

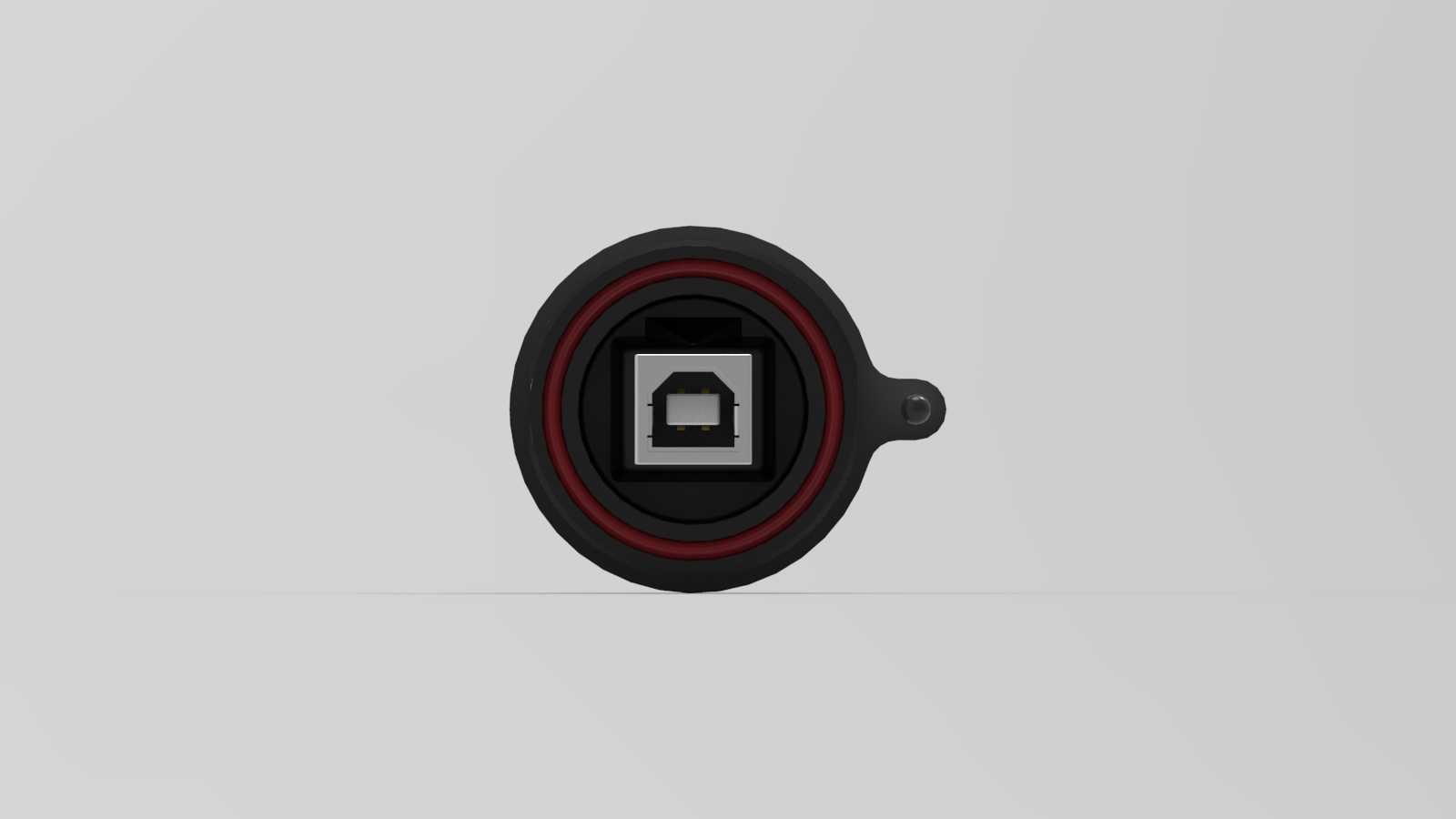

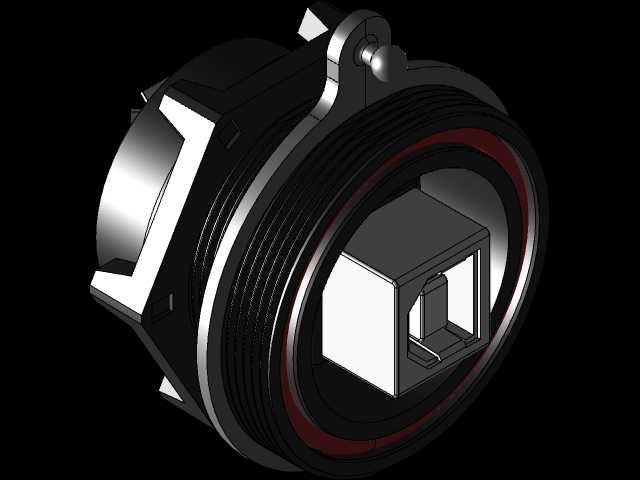

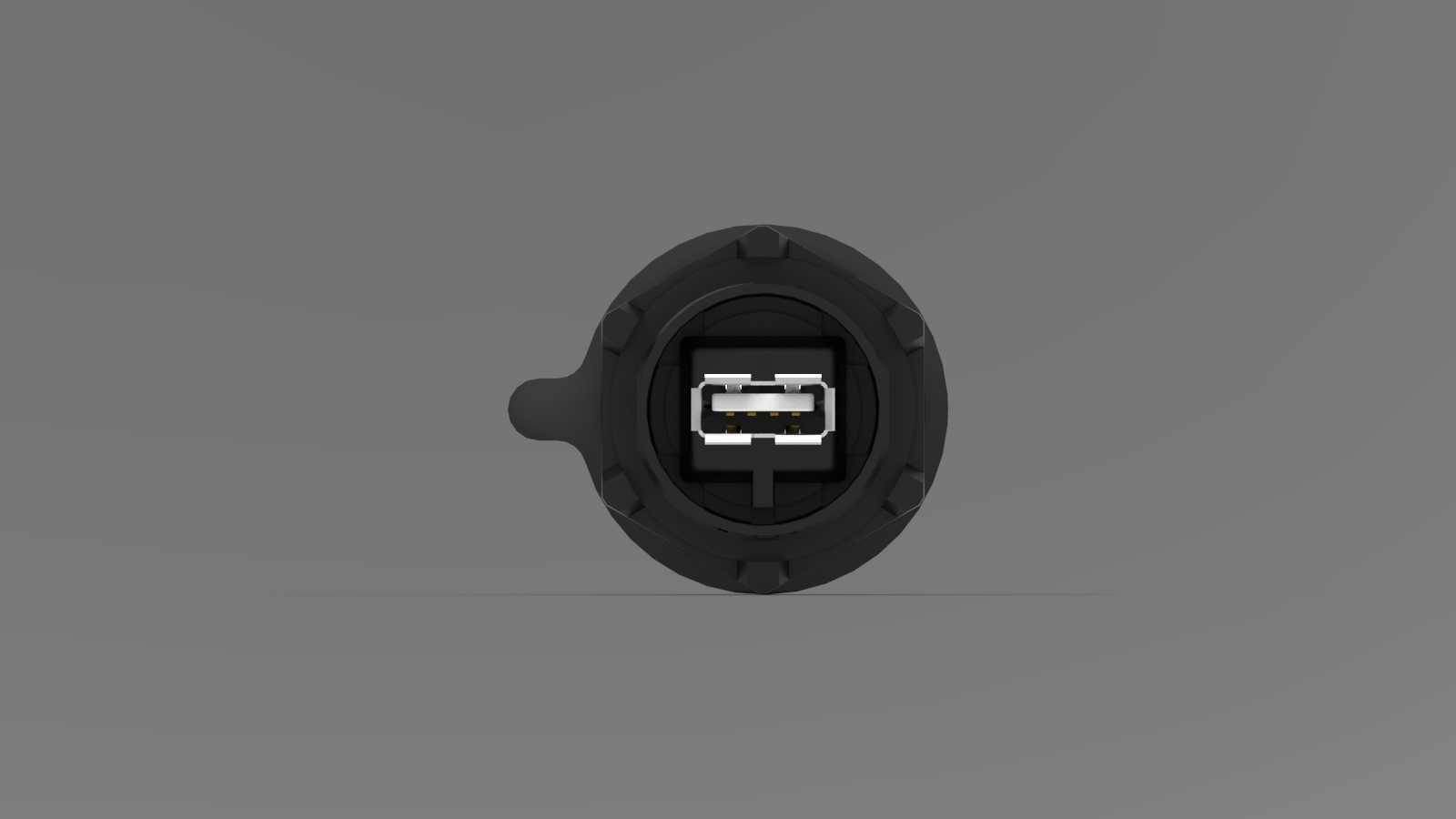

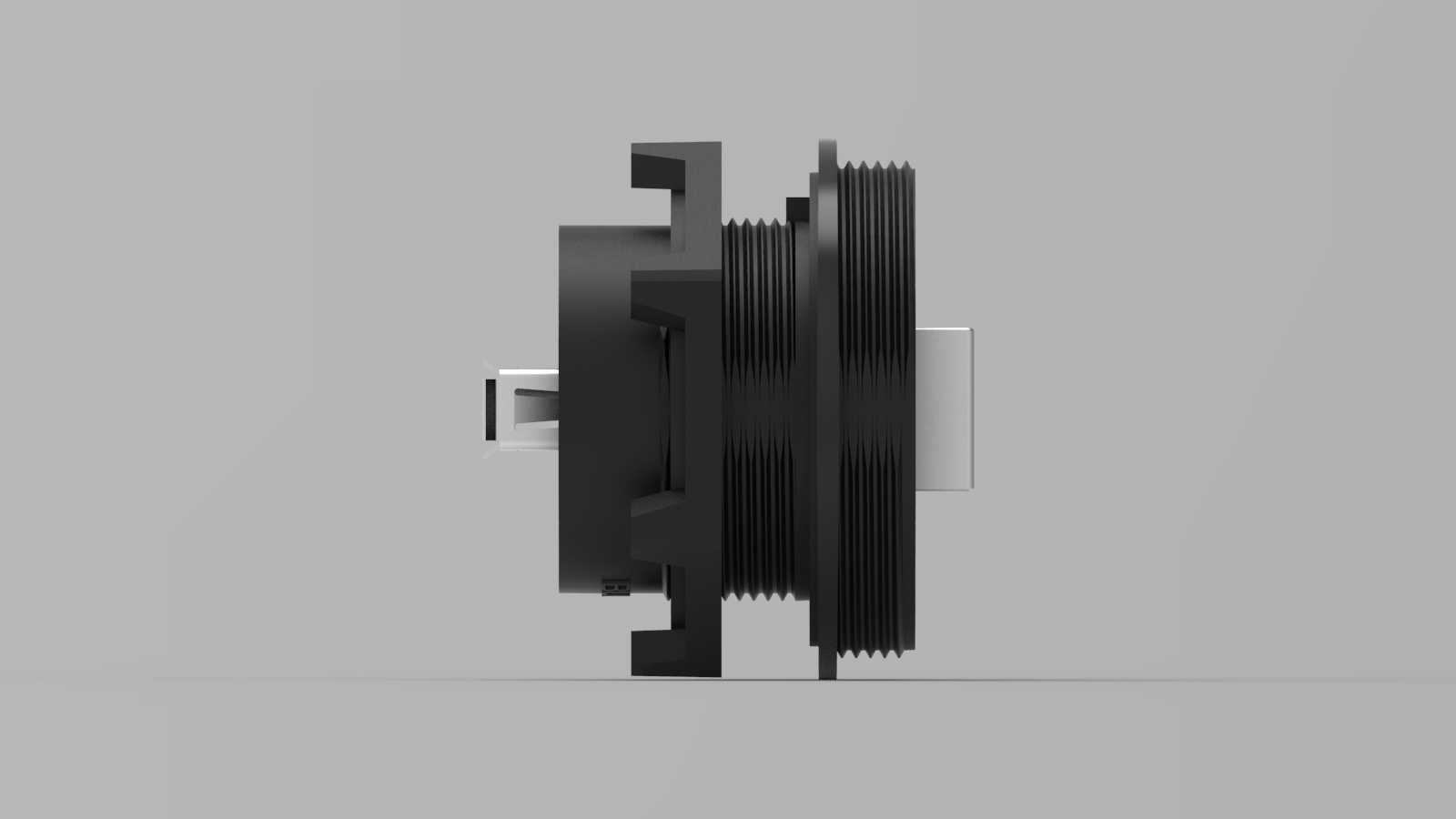

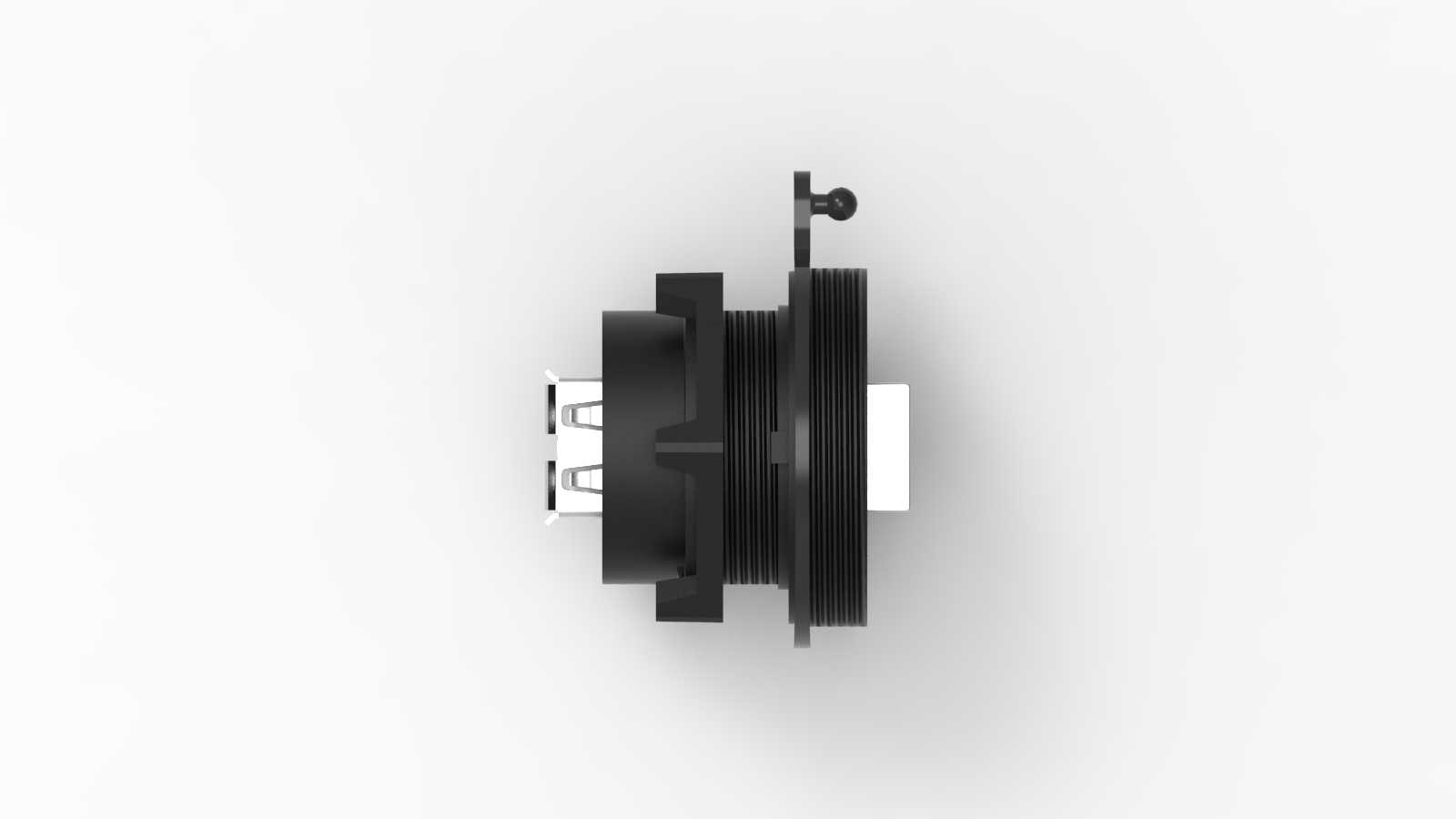

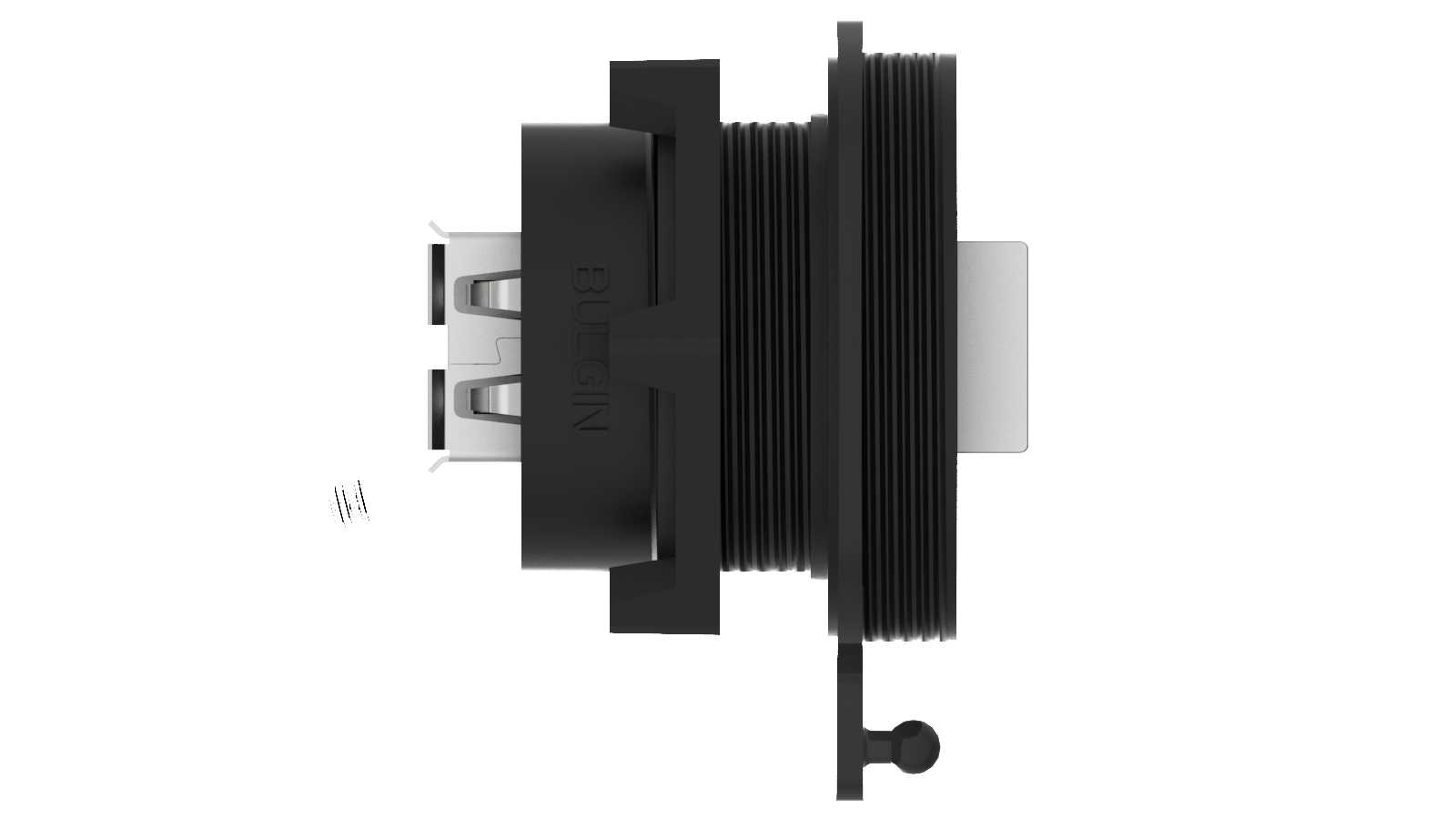

　　设计上首先考虑的是安装的适配性，整体采用圆形法兰式安装结构，外侧带有外螺纹段，配套后侧锁紧螺母可以直接卡在面板的预开圆孔上，安装时只需要在面板上加工对应直径的圆形通孔，不需要加工异形的接口固定位，圆形孔的加工精度更容易控制，也更方便配合密封圈实现周向的均匀密封，避免了方形接口安装时容易出现的密封应力不均、边角位置泄漏的问题。接口部分外侧是标准的USB-B型插座，也就是常见的方口USB接口，这类接口在工业打印机、数据采集器、工业编程线缆上应用非常广泛，插拔的锁紧力比普通USB-A接口更大，在有震动的工业场景下不容易出现松脱；内侧对应面板内部的一侧是标准USB-A型插座，可以直接对接设备内部主板引出的USB-A公头插针或者短接线缆，

　　不需要额外制作转接线，减少了内部线路的接点数量，也就降低了线路故障的概率。密封结构是这款产品的设计重点，法兰贴合面板的位置设计有环形的密封槽，配套的红色密封圈在螺母锁紧时会被均匀压缩，填充法兰与面板之间的所有缝隙，实现IP67以上的防护等级，同时隔爆结构的接合面宽度、间隙都符合防爆电气的相关要求，能够在存在易燃易爆粉尘、气体的工况下使用，避免接口内部的插拔电火花引燃外部的危险介质。外形尺寸上，整体的安装法兰直径控制在常规工业面板接插件的通用尺寸范围内，后侧螺母的锁紧空间不需要额外预留过大的操作位置，即使是在排布密集的设备面板上，也可以和其他同规格的圆形接插件保持统一的开孔间距，方便面板的标准化加工。接口的插合面做了防呆设计，

　　USB-B接口的金属外壳带有定位缺口，插入时不会出现方向错误导致的插针弯折，内部的接触端子采用镀金处理，在长期插拔或者处于潮湿、有腐蚀性气体的环境中，也能保持稳定的接触电阻，避免数据传输中断或者接触不良的问题。实际选型使用时，需要注意面板的开孔直径要和产品的安装螺纹段外径匹配，面板厚度要在螺母的锁紧行程范围内，安装时密封圈要完全落入密封槽内，锁紧螺母的扭矩要控制在合适的范围，既要保证密封圈压缩到位实现密封，又不能因为扭矩过大导致塑料壳体开裂或者螺纹滑牙。这类转接连接器相比直接在面板上开孔安装单个USB接口的方案，优势在于集成了两种接口的转接功能，不需要在箱体内部预留转接空间，同时自带的隔爆密封结构不需要额外设计密封压盖等附件，大幅减少了结构设计的工作量，也降低了现场安装的复杂度，在各类需要外置USB调试接口的工业防爆设备、户外检测仪器、密封型工控机箱上都有很高的应用价值。建模过程中需要重点注意安装螺纹的公差配合，密封圈槽的尺寸精度要保证密封圈压缩量在合理范围，接口内部的端子位置要和标准USB接口的尺寸完全一致，避免出现插不进去或者接触不良的问题，外侧的防滑纹理要做均匀的拔模斜度，方便注塑生产时脱模，同时也要考虑整体的壁厚均匀性，避免注塑成型时出现缩痕或者变形，影响安装后的密封效果。
