工业现场总线接线防护盒结构设计

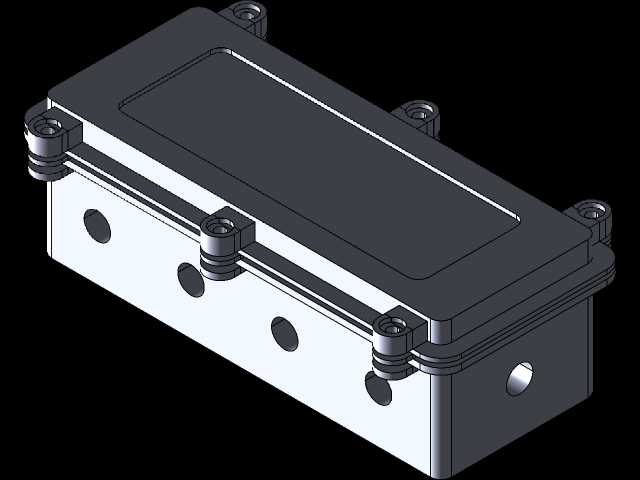

　　这款现场总线接线防护盒的结构设计，核心围绕工业现场总线布线的防护与安装需求展开，在离散制造车间、机床设备集群、自动化产线的现场总线组网场景中，这类防护盒承担着总线分支节点的线缆转接、接线端子防护、模块固定的核心作用，避免车间内的切削液飞溅、金属粉尘堆积、线缆拖拽拉扯对总线通讯节点造成损坏，保障现场总线通讯的长期稳定性。从结构设计思路来看，整体采用上下扣合的分体式壳体结构，上盖为平整的矩形盖板，下壳为带安装凸耳的腔体结构，上下壳体结合面预留密封胶条的安装槽位，通过四角的螺栓实现均匀压紧，能够满足常规工业场景下的防尘防溅防护需求，适配车间内多数非强腐蚀、非浸水的安装环境。壳体侧面的开孔为线缆穿装的格兰头安装位，

　　四个等距排布的侧孔对应总线分支的进出线缆，端部额外预留的单孔可作为电源进线或者终端电阻的安装位，开孔尺寸统一适配常规规格的电缆防水接头，设计阶段就考虑了现场布线的通用性，无需二次扩孔即可完成常规总线线缆的穿装固定。壳体顶部的四个带安装孔的凸耳为整盒的固定结构，凸耳与壳体主体做了加强筋过渡，避免安装锁紧时凸耳根部出现应力断裂，安装孔的间距按照工业电气安装的常规模数设置，既可以直接通过螺栓固定在设备的安装板上，也可以搭配标准导轨卡扣实现DIN导轨的快速卡装，适配不同设备内部的安装空间条件。从安装边界来看，壳体整体为窄长型矩形结构，宽度方向控制在较小尺寸，能够适配设备侧壁、线槽旁、机床电气仓侧面等狭窄安装空间，

　　不会占用过多的设备内部安装位；上下壳体合模后的内部腔体高度预留了足够的空间，既可以容纳常规的总线接线端子排，也可以放置小型的总线中继模块、终端电阻等元器件，腔体内部的底面预留了端子安装的螺柱位，无需额外打孔即可完成内部元器件的螺丝固定。在细节结构处理上，螺栓锁紧位做了沉台设计，螺栓锁紧后头部不会突出壳体上表面，避免安装过程中突出的螺栓头剐蹭线缆或者操作人员；壳体的所有棱边都做了圆角过渡处理，没有尖锐的毛刺棱角，既可以避免安装时划伤操作人员，也能减少应力集中，提升壳体的抗冲击性能，即便现场有工具磕碰、物料剐蹭也不容易出现壳体开裂的情况。这类防护盒在实际使用中，主要解决现场总线布线时分支节点无防护的问题，

　　以往很多车间的总线分支直接将端子裸露在外，时间久了金属粉尘堆积容易造成接线短路，切削液飞溅会造成端子锈蚀，进而引发总线通讯中断、设备误停机等问题，这款防护盒的密封结构能够将接线节点完全封闭在壳体内，从物理层面隔绝外界的粉尘、液体侵扰，同时规整的线缆进出位能够让现场布线更加整齐，方便后期的线路检修与维护。设计过程中也充分考虑了加工工艺的可行性，壳体整体结构适合采用铝合金压铸或者工程塑料注塑成型，壁厚保持均匀，没有过大的壁厚差，避免注塑或者压铸过程中出现缩痕、气孔等缺陷，上下壳体的扣合定位采用止口结构，装配时能够快速对齐，不需要反复调整位置即可完成螺栓锁紧，提升装配效率。内部腔体的空间布局做了优化，线缆穿入后有足够的弯折空间，不会因为腔体过小造成线缆弯折半径过小、线芯断裂的问题，侧面开孔的位置距离腔体底部有足够的高度，安装格兰头后不会和内部的端子排产生干涉，接线操作时手部有足够的操作空间，不需要特殊工具即可完成内部接线作业。
