带法兰安装座弯管形管路支撑构件

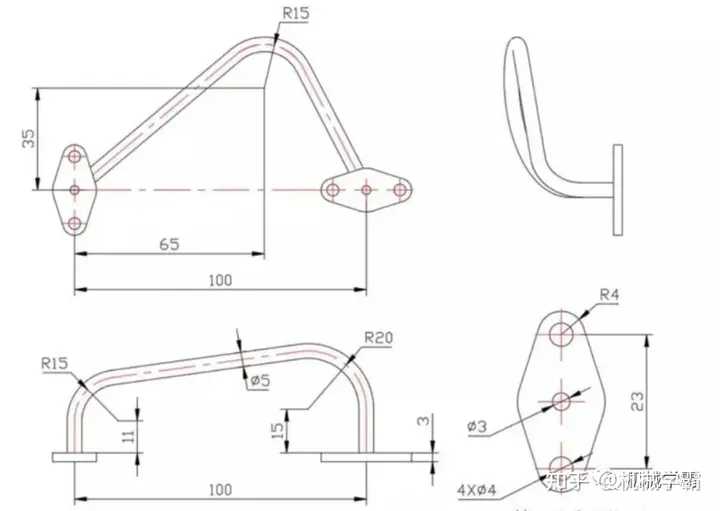

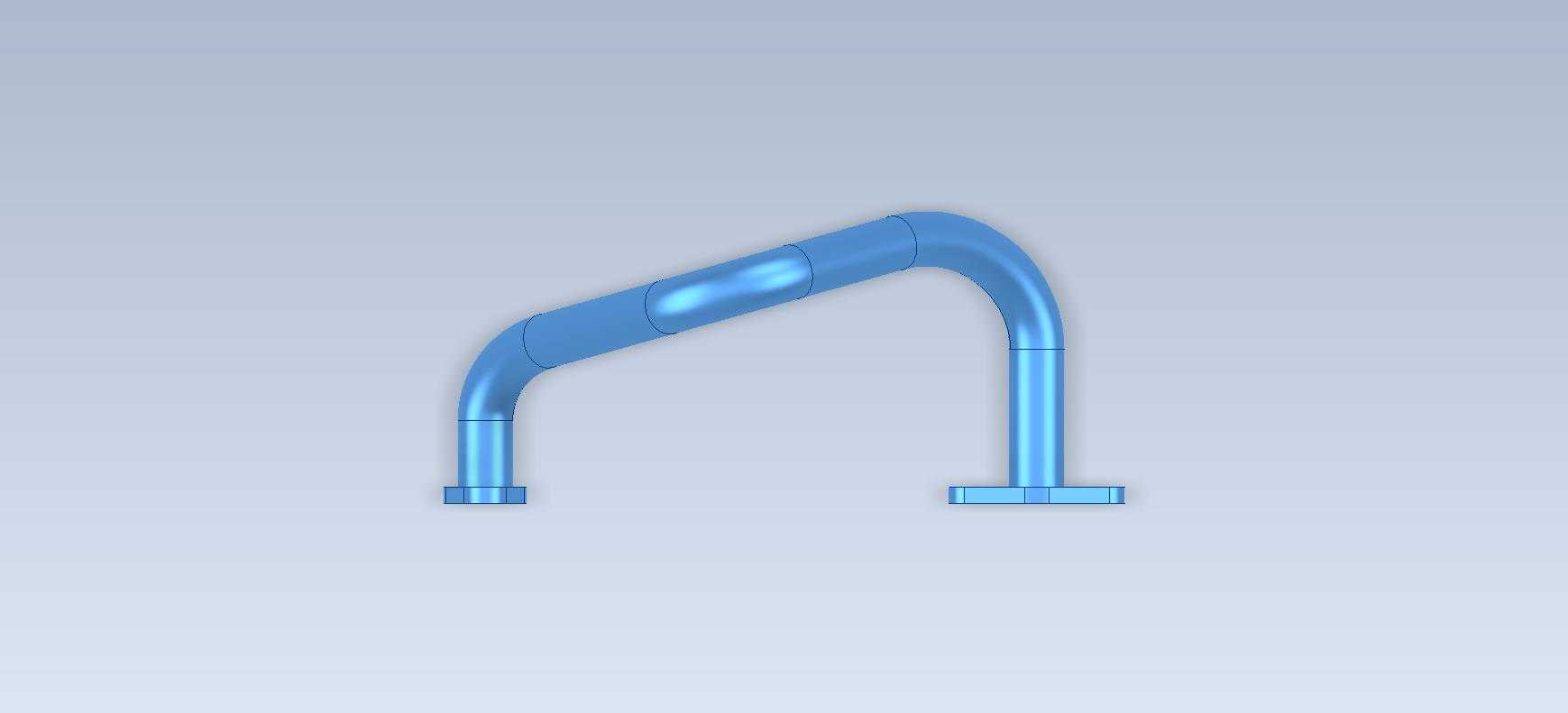

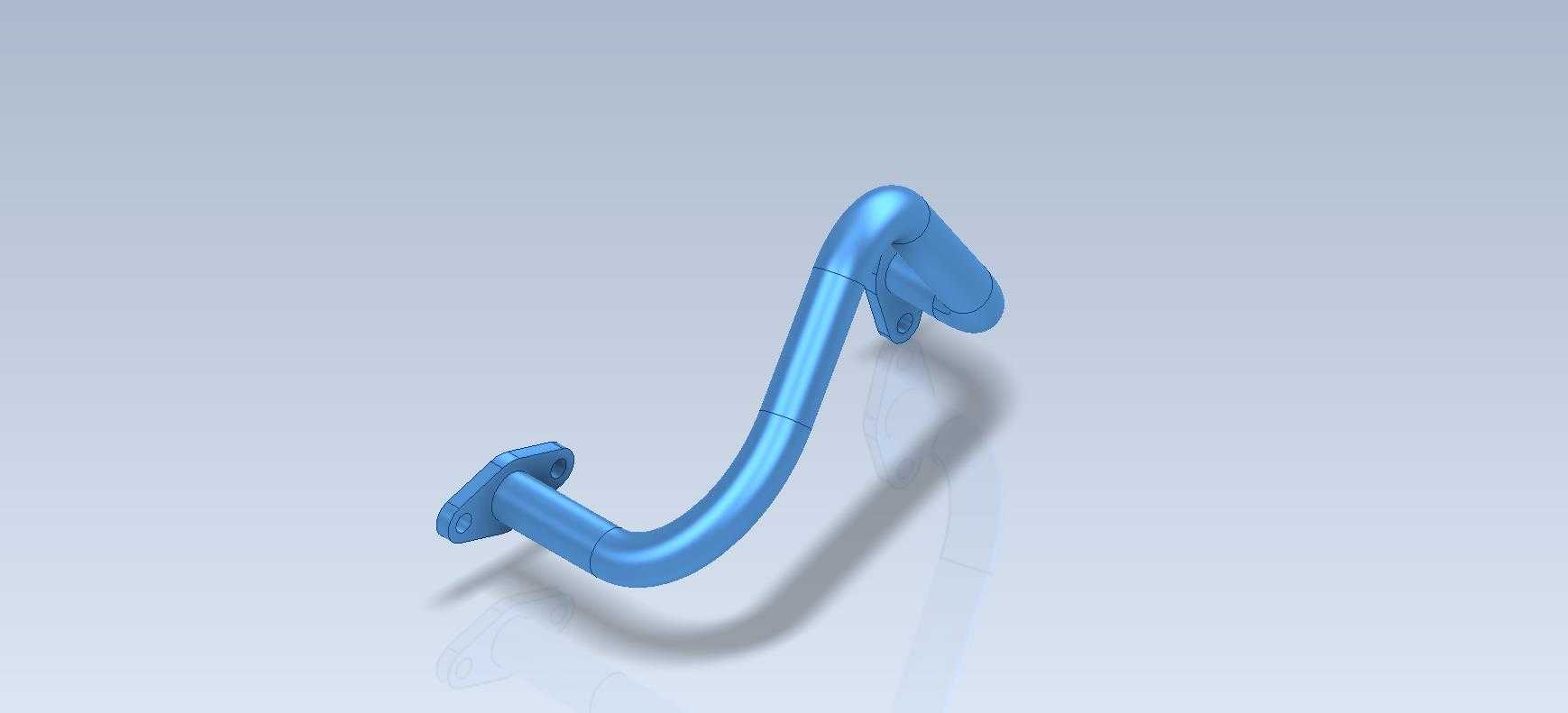

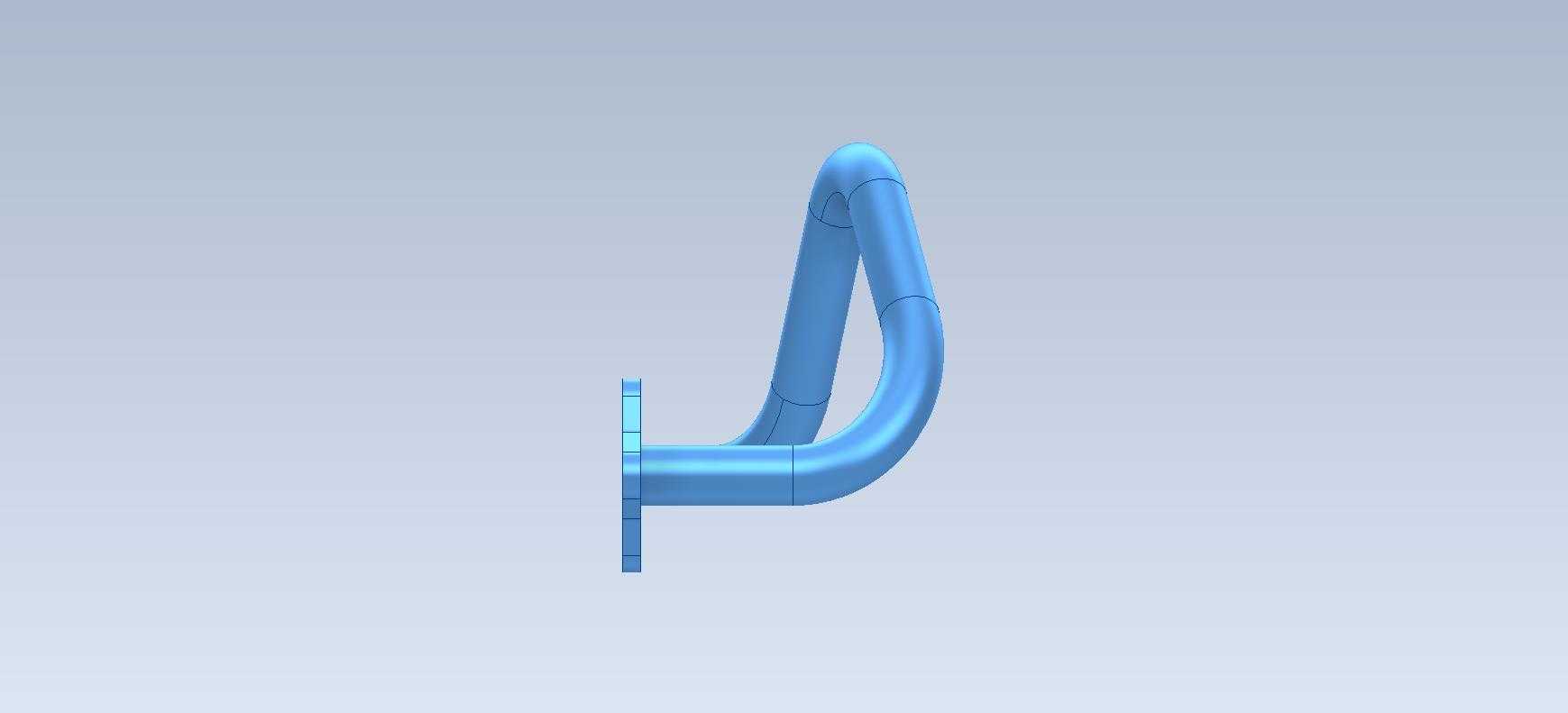

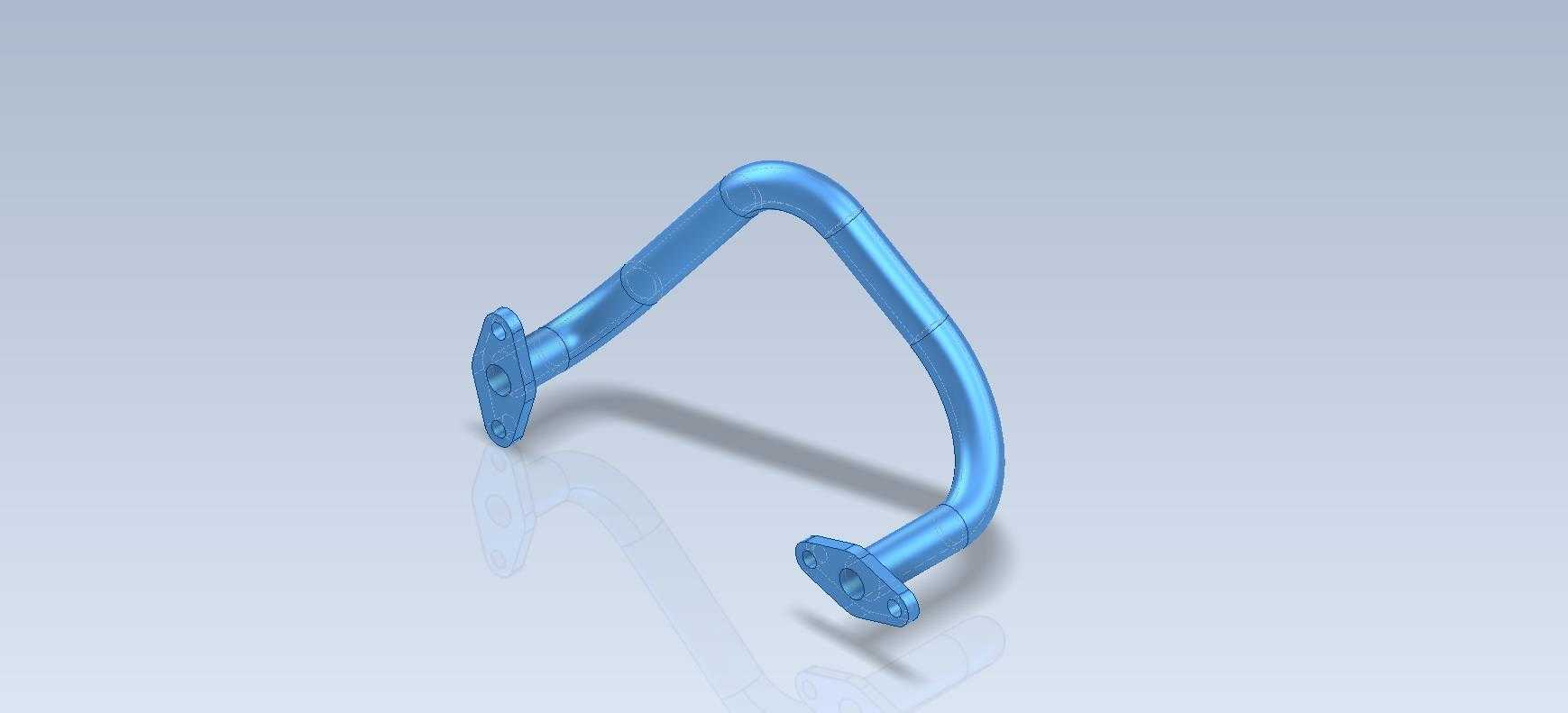

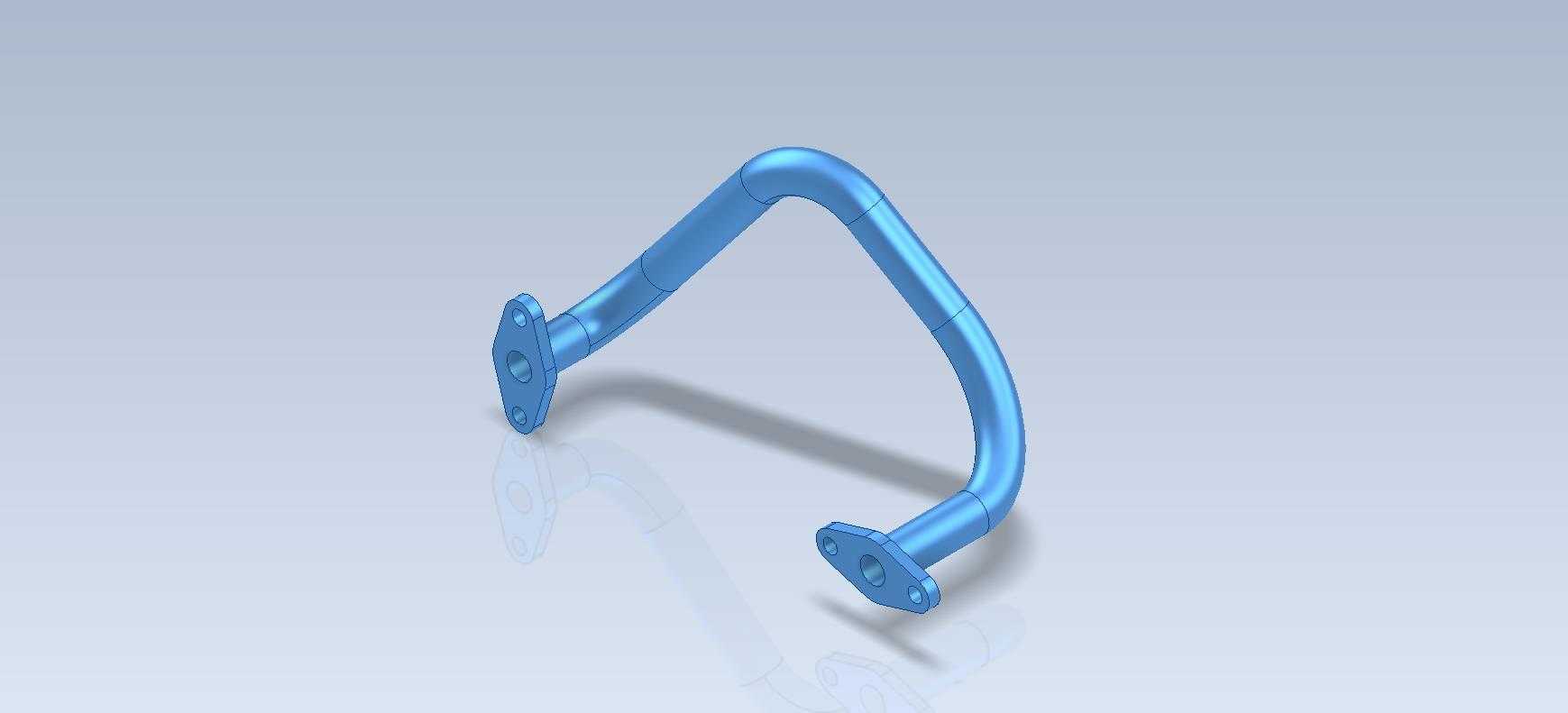

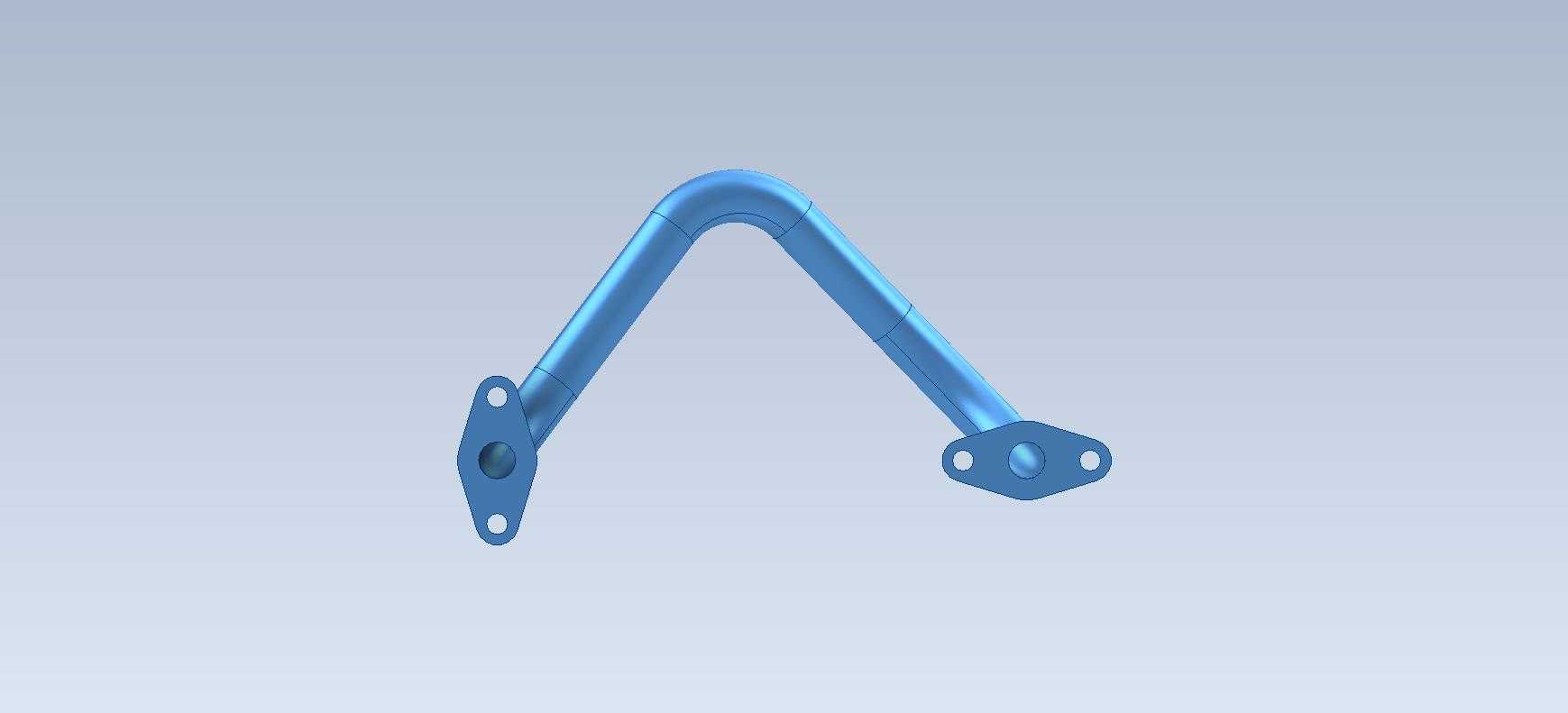

　　在流体输送管路系统、小型设备外围管线排布的现场施工与预制加工环节，这类带双侧法兰安装座的弯形支撑构件，是兼顾管路走向引导、安装点位固定的常用结构件，很多刚接触三维建模的工程人员，都会把这类构件作为基础建模练习的典型载体，因为它涵盖了扫掠、法兰特征创建、安装孔阵列、圆角过渡等多个常用建模指令，能快速熟悉常规机械构件的建模逻辑。从实际应用场景来看，这类构件常出现在机床外围冷却管线排布、小型气动设备的气路走向固定、实验室流体装置的管路支撑位置，区别于普通的90度直角弯管接头，它的弯曲弧度是根据安装空间的避让需求设计的，没有生硬的直角转折，能减少流体在管路弯折处的阻力突变，也能避免管路在弯折位置出现应力集中导致的开裂问题。

　　从结构设计思路上拆解这个构件，主体的弯管段采用等径圆管截面，弯曲半径的取值参考了常规薄壁金属弯管的最小弯曲半径要求，避免弯制过程中出现管壁瘪陷的问题，两端的法兰安装座和管身是一体化结构，不需要额外焊接装配，能减少现场安装的焊缝处理工序，也降低了焊缝位置漏液、漏气的风险。每个法兰座上都预留了两个对称的安装通孔，孔位的中心距是根据常用的安装基座螺孔间距设定的，安装时可以直接穿入螺栓固定在设备侧壁、安装支架或者设备基座的预留点位上，不需要额外制作转接件，适配性更强。

　　考虑到实际安装的边界条件，这个构件的整体外轮廓尺寸控制得比较紧凑，弯管的两个安装端面的朝向夹角，是根据常见的设备侧壁垂直排布、相邻安装面呈一定夹角的场景设计的，安装后管身和周边的设备壳体、其他管线之间能预留足够的安全间隙，不会出现安装后和周边构件干涉的问题。管身的壁厚取值兼顾了结构强度和轻量化需求，在常规的低压流体输送、气路传导的工况下，不会因为内部介质压力出现管壁变形，同时整体重量较轻，单人就能完成安装对位，不需要额外的吊装辅助。法兰座和管身连接的位置做了大圆角过渡处理，一方面是消除建模过程中的尖锐棱角，避免后续出工程图、加工过程中出现应力集中的标注问题，另一方面实际加工时，不管是采用金属铸造成型还是3D打印快速成型，圆角过渡都能减少成型过程中的缺陷，铸造成型时能避免转角位置出现缩孔，3D打印时能减少支撑材料的使用，降低后处理的工作量。

　　在建模练习的过程中，这类构件的建模逻辑也能迁移到很多同类管路构件的设计上，比如不同弯曲角度的弯管支撑、带不同安装孔位的管路固定座，只需要调整扫掠路径的曲率、法兰座的尺寸和孔位参数，就能快速衍生出适配不同安装场景的系列化构件。很多初学者在练习这类构件的时候，容易忽略安装孔的位置公差、弯管段的同轴度要求，实际上在真实的工程应用里，两个法兰座的安装面平面度、安装孔的位置度，会直接影响现场安装的顺畅度，如果孔位偏差过大，安装时螺栓无法顺利穿入，强行紧固还会导致管身出现额外的装配应力，长期使用过程中容易在应力集中的位置出现断裂。另外弯管段的内壁光滑度也会影响流体的输送效率，建模的时候要保证内壁扫掠路径的顺滑，没有突兀的截面变化，避免实际使用时在弯折位置出现介质滞留、积垢的问题，尤其是输送带有微小颗粒的冷却介质时，顺滑的内壁能减少颗粒堆积堵塞管路的概率。

　　从安装适配的角度来说，这个构件的两个法兰安装面都设计成了平面，安装时可以根据需求在法兰面和安装基座之间加装密封垫片，如果是用于有密封要求的流体管路场景，垫片能填补安装面的微观不平度，避免介质从安装缝隙处泄漏。如果是用于单纯的管路支撑场景，不需要走介质的话，也可以把管身设计成实心结构，只保留外部的轮廓作为管线的固定支撑座，用来绑定、卡接外部的软管、线缆，这时候只需要调整建模时的壁厚参数，把内部空腔填充即可，不需要重新绘制整体的轮廓路径，这也是参数化建模的优势所在，通过调整几个关键参数就能快速适配不同的使用需求。
