面板安装式HDMI前侧螺母固定插座连接器

　　做设备电控面板布线的工程师多半都遇到过HDMI接口外露易松动、插拔受力扯坏主板焊盘的问题，这款隔板前侧螺母固定的HDMI插座连接器，就是专门针对这类工业布线痛点设计的转接构件。日常在做工业检测设备、机床操作面板、音视频采集终端的布线时，经常需要在设备金属壳体、绝缘隔板上预留外接HDMI信号接口，要是直接把母座焊在内部PCB上，外接插头插拔时的侧向力会直接传导到焊盘，时间久了容易出现焊盘脱落、接触不良的故障，而且外露的接口没有固定支撑，线缆晃动时很容易出现信号闪断的情况，尤其是在有振动的机床加工工位、移动检测设备上，这类故障的出现频率会更高。这款连接器采用法兰式面板安装结构，安装时只需要在隔板上开出对应尺寸的圆形安装孔，

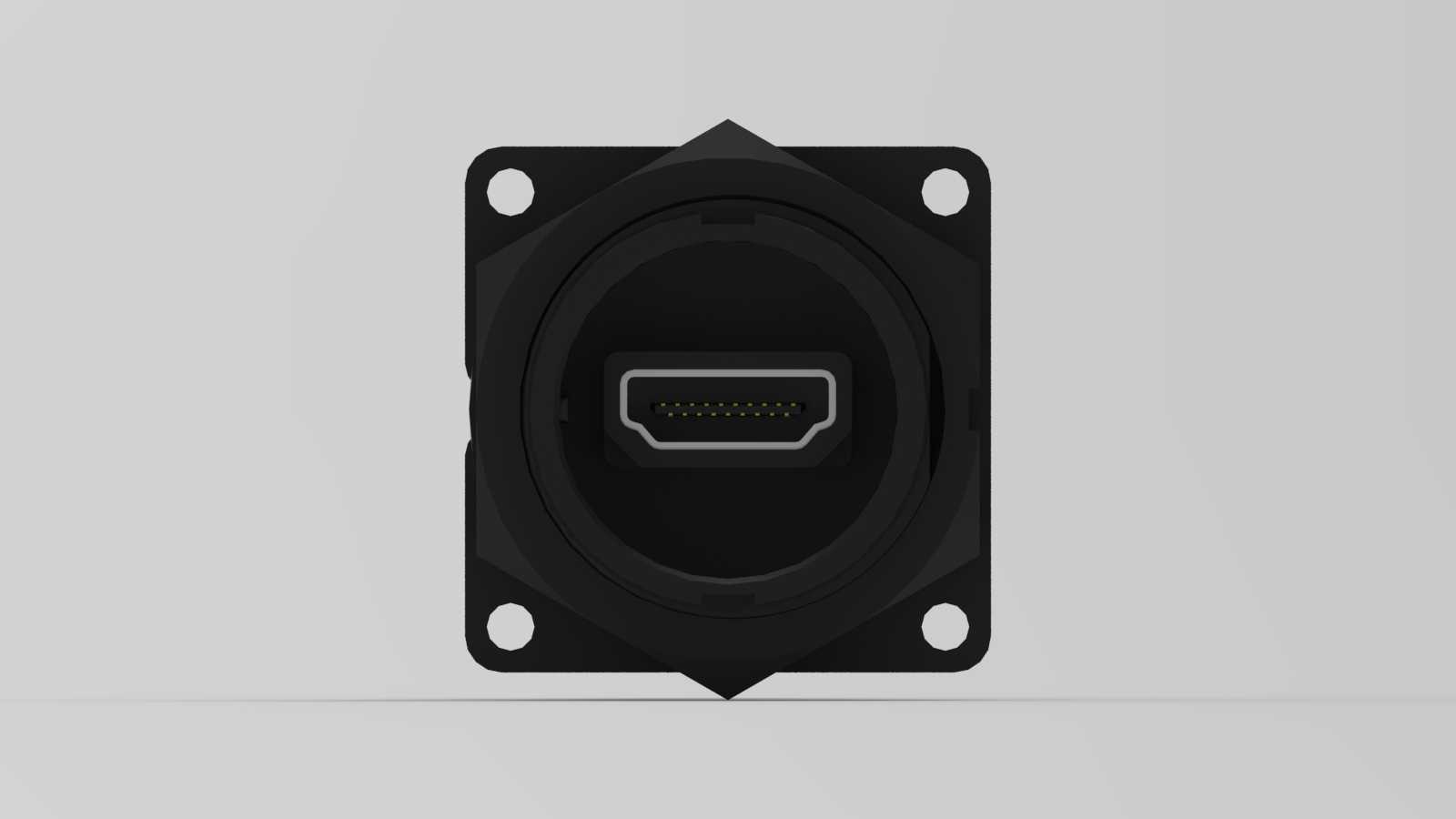

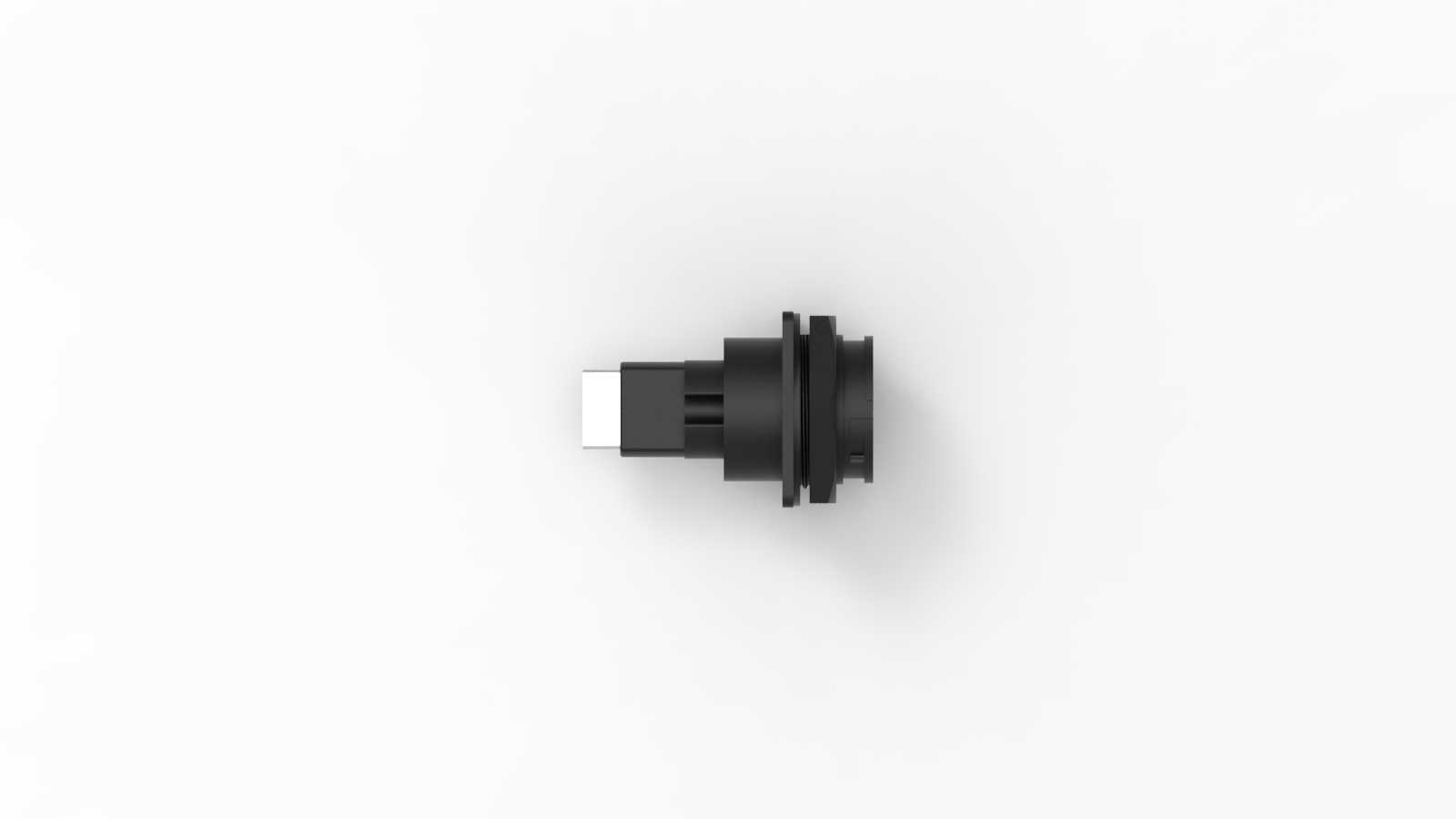

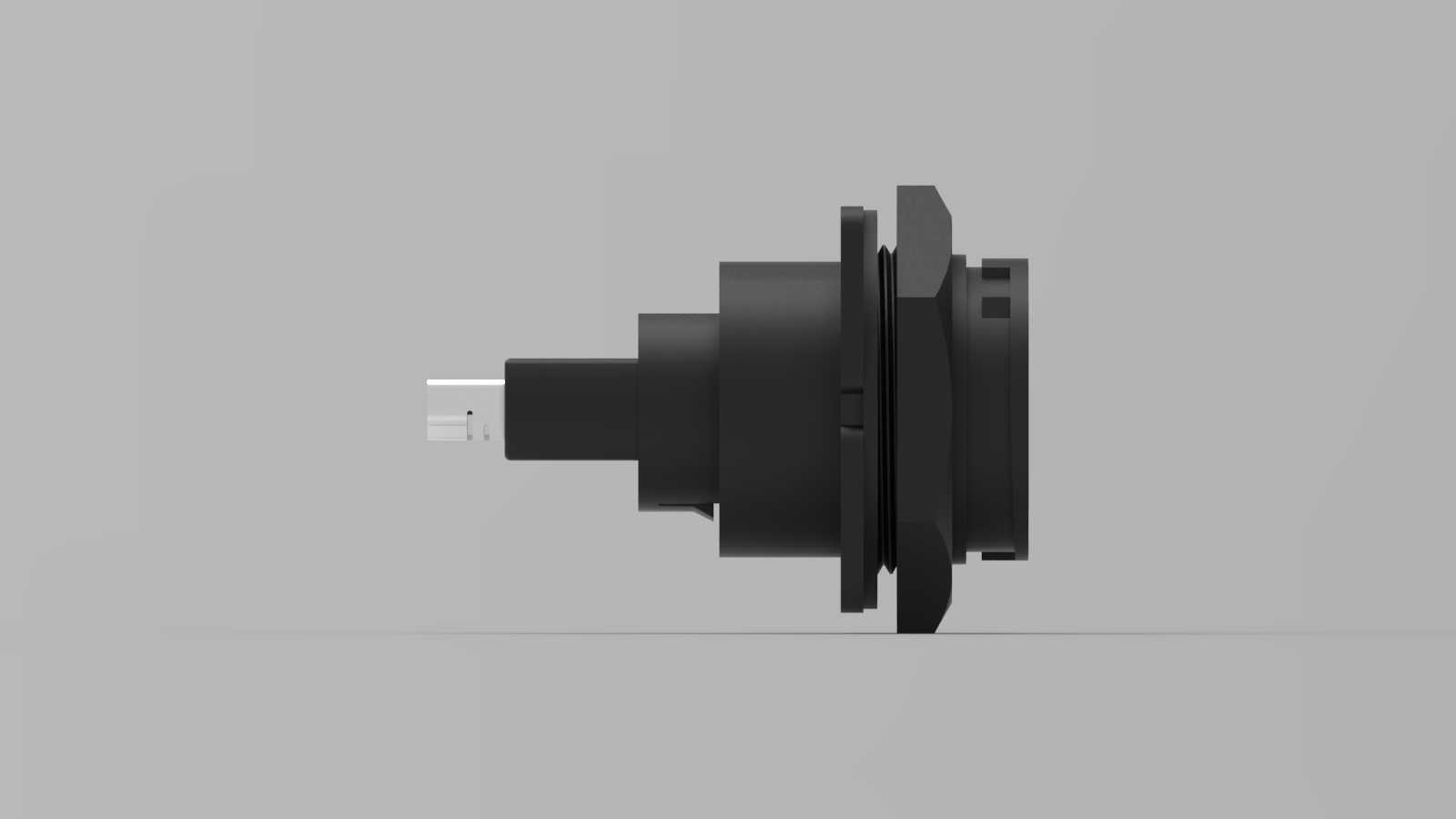

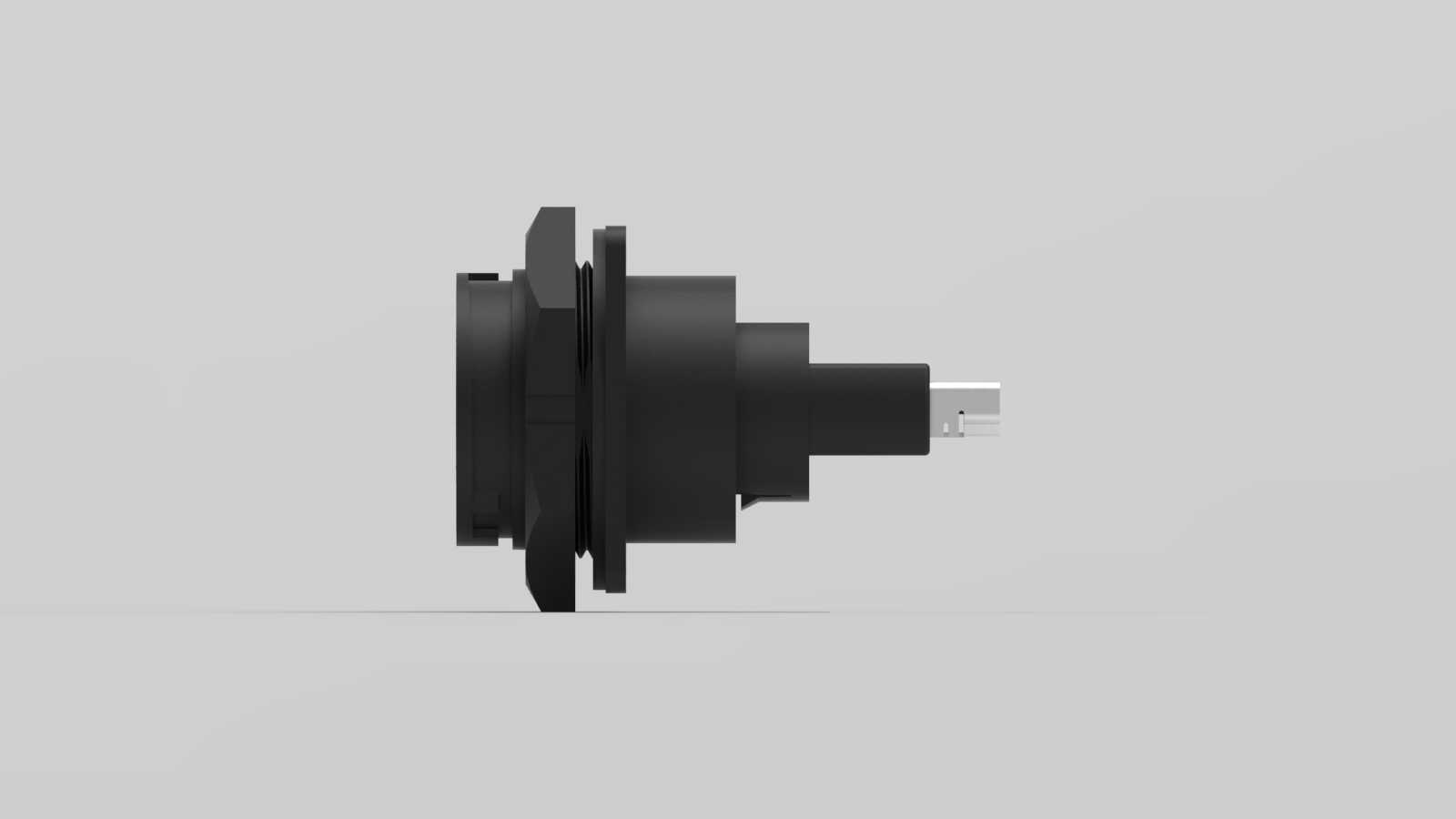

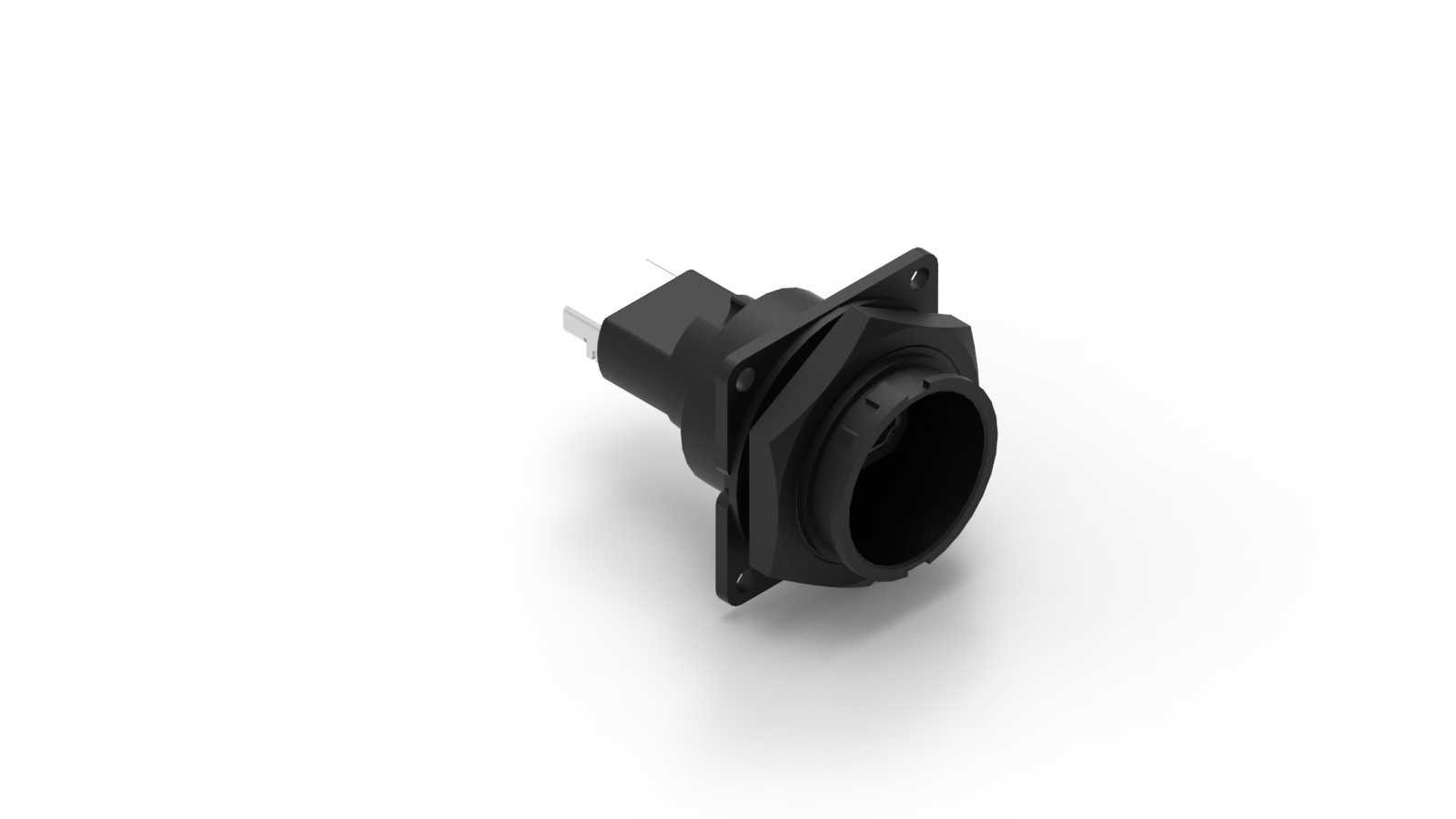

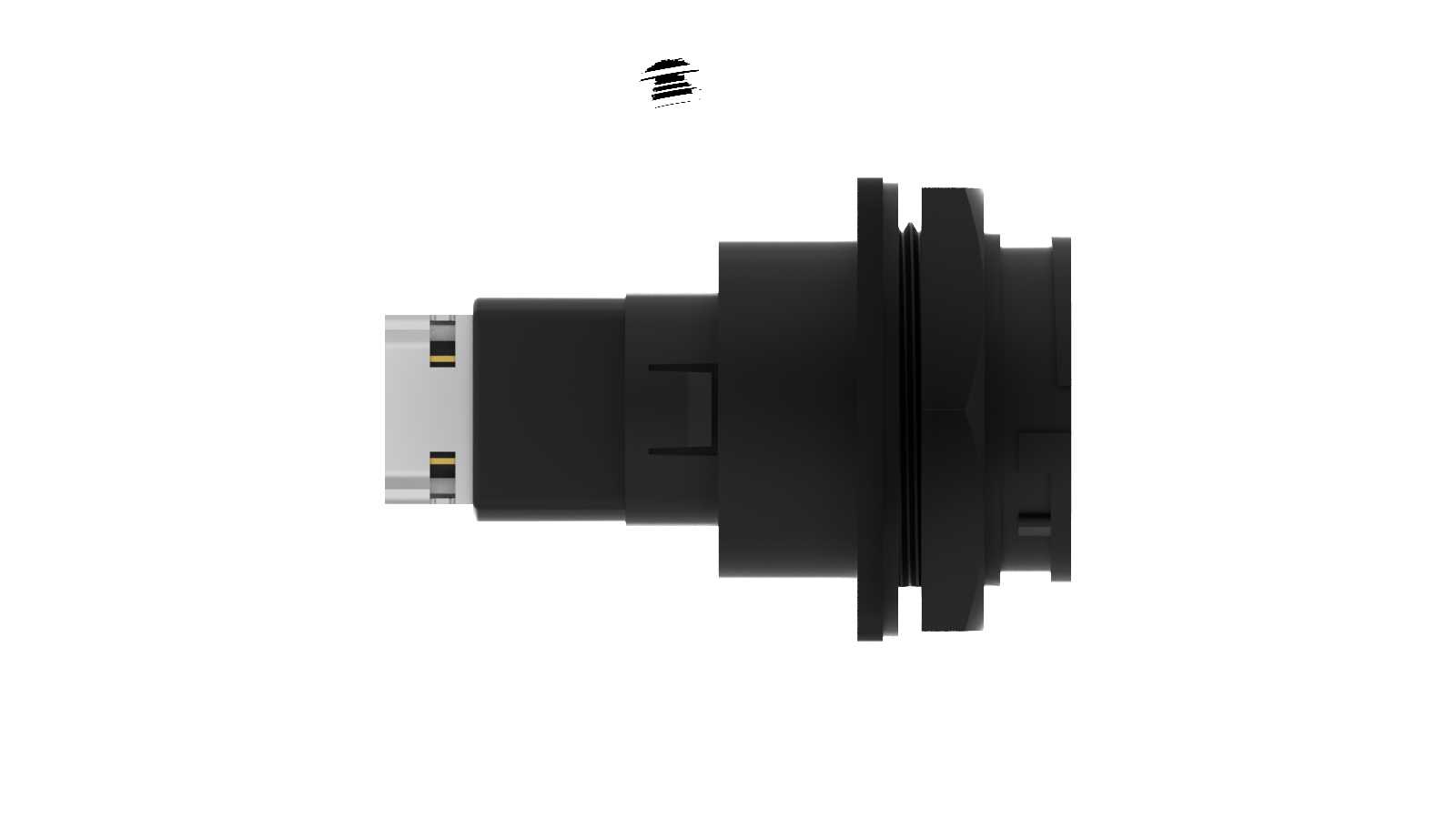

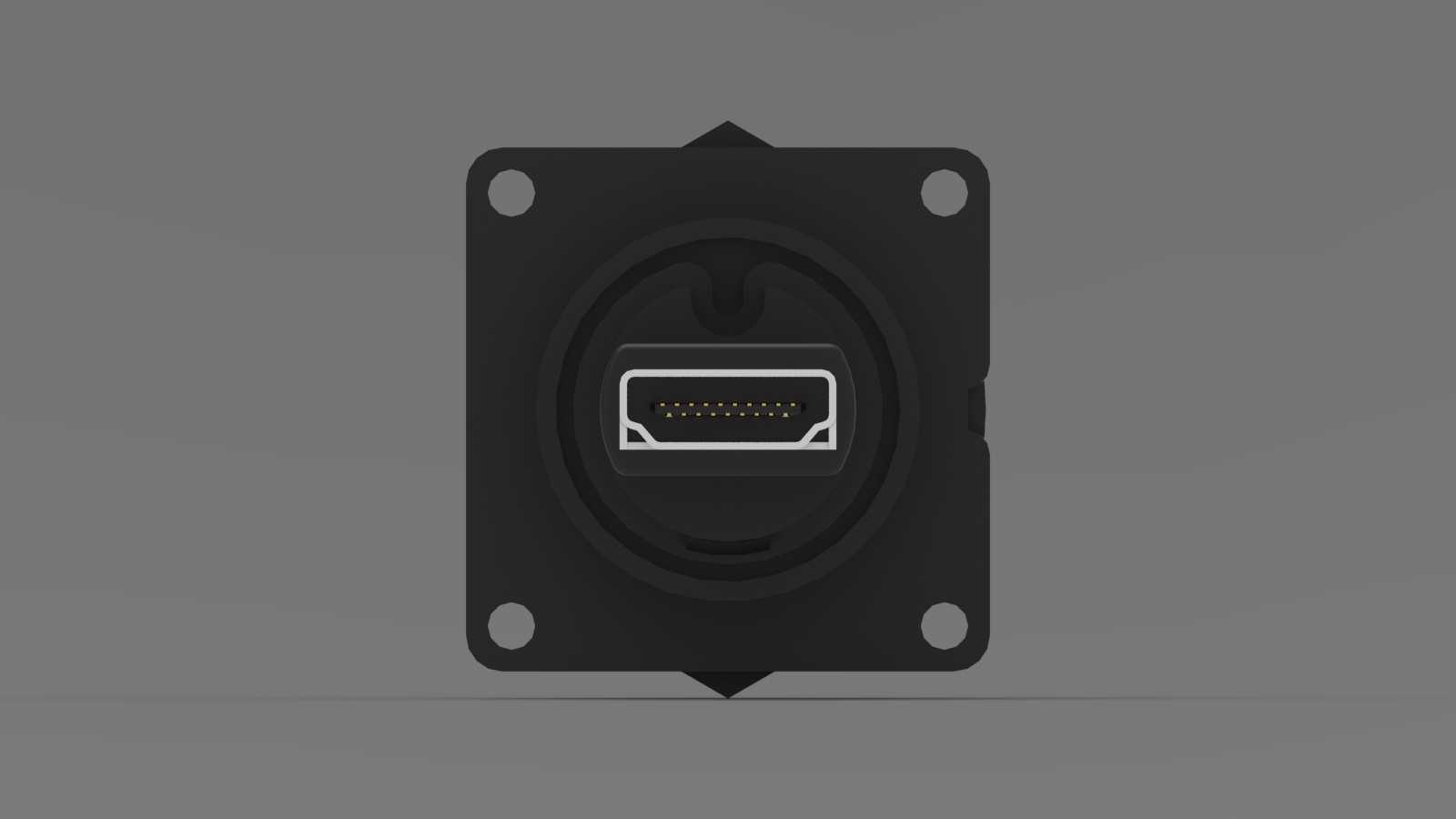

　　将连接器主体从面板前侧穿入，再从后侧旋紧配套的六角锁紧螺母，就能把整个连接器牢牢固定在面板上，插拔线缆时的所有外力都会被法兰和螺母承担，完全不会传导到内部的接线端或者PCB板上，从结构根源上解决了受力损坏的问题。从结构设计上看，这款连接器的主体采用高强度工程塑料注塑成型，外壳做了加强筋结构，在法兰安装位置特意加厚了壁厚，避免螺母锁紧时出现壳体开裂的问题，内部的HDMI插芯采用标准19Pin针脚定义，完全符合HDMI信号传输规范，支持高清音视频信号的稳定传输，插芯和外壳之间做了定位卡扣结构，装配后不会出现插芯转动、针脚错位的问题。连接器前端是标准的HDMI母座接口，和常规HDMI公头的插拔配合顺畅，插拔阻尼适中，

　　既不会出现插接过松容易脱落的问题，也不会因为阻尼过大导致插拔困难，接口内部的针脚做了镀金处理，抗氧化能力强，长期使用也不会因为接触氧化出现信号衰减。后端可以根据布线需求选择焊接引线或者对接板端连接器，适配不同的内部布线方案，不管是内部直接焊线引出，还是对接PCB板上的公座，都能找到对应的装配方式。在实际选型使用时，需要注意几个安装边界参数：首先是面板安装孔的直径要和连接器主体的穿板直径匹配，公差控制在±0.1mm范围内，避免孔位过大导致连接器晃动，或者孔位过小无法穿入；其次是面板的适用厚度，前侧螺母的锁紧行程覆盖了常用的1.5mm到5mm厚度的金属板、绝缘板，要是面板厚度超过这个范围，需要更换更长的锁紧螺母，避免锁紧不到位；另外安装时要注意法兰和面板之间的密封，如果是用在有防尘防水要求的户外设备、溅水工位，可以在法兰和面板之间加装对应尺寸的橡胶密封圈，提升接口的防护等级。在日常的设备维护中，这类面板固定的连接器也比板载直焊的接口方便很多，要是出现接口针脚损坏、接触不良的问题，只需要松开后侧的锁紧螺母，更换整个连接器就行，不需要拆焊内部PCB，大幅降低了现场维护的难度和时间成本，尤其是在产线不停机维护的场景下，这种快换结构的优势非常明显。做三维建模的时候，要重点还原几个关键结构特征：法兰盘上的定位缺口，这个缺口是用来和面板上的定位凸台配合，防止连接器安装后出现转动，保证接口方向始终保持水平；前端接口的内部针脚排布和导向倒角，

　　这个倒角是引导公头顺利插入的关键结构，建模时不能省略，否则会影响装配干涉检查的准确性；后侧锁紧螺母的螺纹参数和防滑滚花结构，滚花结构是方便徒手拧紧螺母，不需要额外工具，建模时要还原滚花的纹理细节，方便后续做装配工艺模拟。另外还要注意连接器整体的安装深度，也就是从面板前表面到连接器最后端的尺寸，这个尺寸直接决定了设备内部需要预留的布线空间，要是内部空间不足，会出现连接器装到位后和内部其他构件干涉的问题，建模时要严格按照实际尺寸把控，给内部布线留出足够的弯曲半径，避免HDMI线缆弯折过度导致信号传输中断。在不同的应用场景下，这款连接器的适配性也很强：在机床的视觉检测工位上，可以把它装在机床操作站的面板上，外接工业相机的HDMI输出线，避免机床运行时的振动导致接口松动；在多媒体教学设备的讲台上，可以装在讲台台面的接口面板上，外接笔记本电脑的HDMI线，经常插拔也不会损坏内部的设备接口；在工业测试机柜里，可以装在机柜的前后门板上，实现柜内设备和柜外显示终端的信号转接，布线整齐，维护方便。
