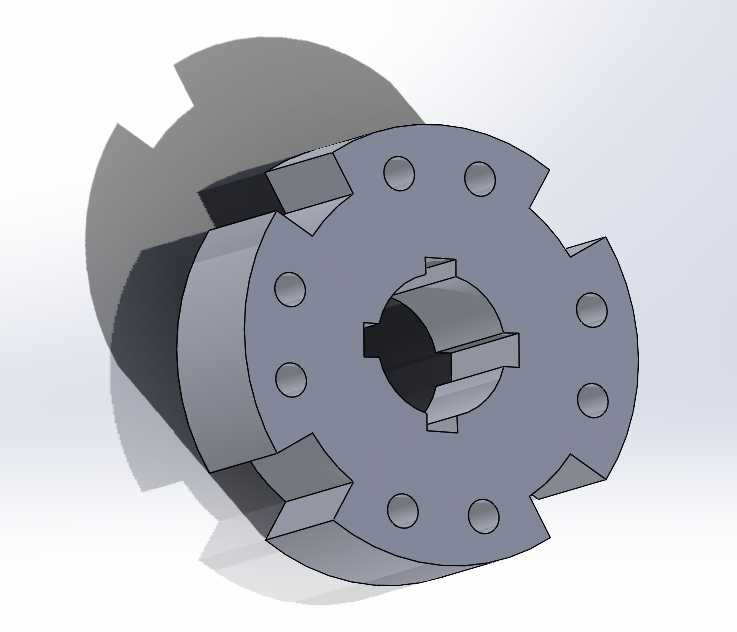

CA6140车床带键槽花键式传动连接盘结构

　　在普通卧式车床的主轴传动链与进给箱动力衔接环节，这类带周向限位结构的连接盘是承担扭矩传递、补偿少量同轴度误差的核心零件，日常车间里CA6140车床的主轴箱输出端、溜板箱动力输入位置，都能见到同结构零件的实际应用，它不需要额外的复杂锁紧结构，依靠端面的凸台卡位与内孔的键槽配合，就能实现动力输入与输出端的刚性连接，避免传动过程中出现周向打滑的问题。从结构设计逻辑来看，这个零件的内孔采用了单键槽加内花键的复合配合形式，不是单纯依靠平键传递扭矩，花键的多齿接触结构可以分散键齿的接触应力，在车床频繁正反转、承受冲击切削载荷的工况下，能有效降低单键的剪切失效风险，内孔的尺寸公差需要和配合轴径保持过渡配合的精度等级，既保证装配时的顺畅推入，

　　又能减少运行过程中的径向窜动。零件的端面均匀分布了8个通孔，这些孔是用来穿装连接螺栓的，孔位的分度圆直径需要和对接端的法兰孔位完全匹配，装配时螺栓的预紧力要保持一致，避免连接盘端面出现偏斜，导致传动过程中产生周期性的振动，影响车床的加工表面粗糙度。外圆上分布的四个凸爪结构，是用来和对接部件的凹槽实现周向粗定位的，装配时先把凸爪卡入对应凹槽，能快速对齐螺栓孔位，减少装配时的找正时间，同时凸爪的侧面也能承担一部分扭矩，在螺栓出现轻微松动的极端工况下，依然能保证动力不会瞬间中断，避免打刀或者零件报废的事故。设计这类零件的时候，首先要核算传递的额定扭矩，根据CA6140车床主轴的最大输出扭矩，反推花键的接触强度、平键的剪切强度，

　　还有连接螺栓的抗拉强度，所有受力面的粗糙度都要控制在Ra1.6以下，减少接触应力集中。零件的轴向尺寸要严格控制在安装边界内，不能超出主轴箱端盖的预留空间，否则会出现端盖无法装配、运转时和周边防护件摩擦的问题，外圆的最大直径要避开周边的润滑油路管线，避免运转时刮碰油管导致润滑泄漏。从加工工艺角度来说，这类零件一般采用45号钢锻造毛坯，先进行正火处理改善切削性能，粗加工后留1mm左右的精加工余量，再进行调质处理达到HB220-250的硬度要求，之后精加工内外圆和端面，最后插键槽、拉花键、钻端面连接孔，所有孔位和键槽的位置度公差要控制在0.02mm以内，保证装配时的互换性。实际车间维护中，这类零件的常见失效形式是键槽侧面压溃、

　　凸爪根部出现疲劳裂纹，所以在设计时凸爪根部都做了R2的圆角过渡，减少应力集中，端面和内孔的垂直度公差控制在0.01mm以内，避免装配后出现端面跳动，导致连接螺栓受交变载荷出现疲劳断裂。和普通的刚性法兰盘相比，这种带凸爪和复合键槽的结构，更适合车床这种频繁启停、承受变向载荷的传动场景，不需要额外的胀套或者锁紧机构，结构简单可靠，维护时拆卸也很方便，只需要拆掉连接螺栓就能把连接盘从轴端拔下来，不需要专用的拉马工具，非常适合车间日常的快速检修作业。在建模过程中，要重点还原花键的齿形参数、键槽的宽度深度公差、凸爪的轮廓尺寸和圆角过渡，还有端面孔的分度位置，这些细节都是实际加工和装配时必须保证的尺寸，不能做简化处理，否则生成的工程图无法直接用于生产指导。
