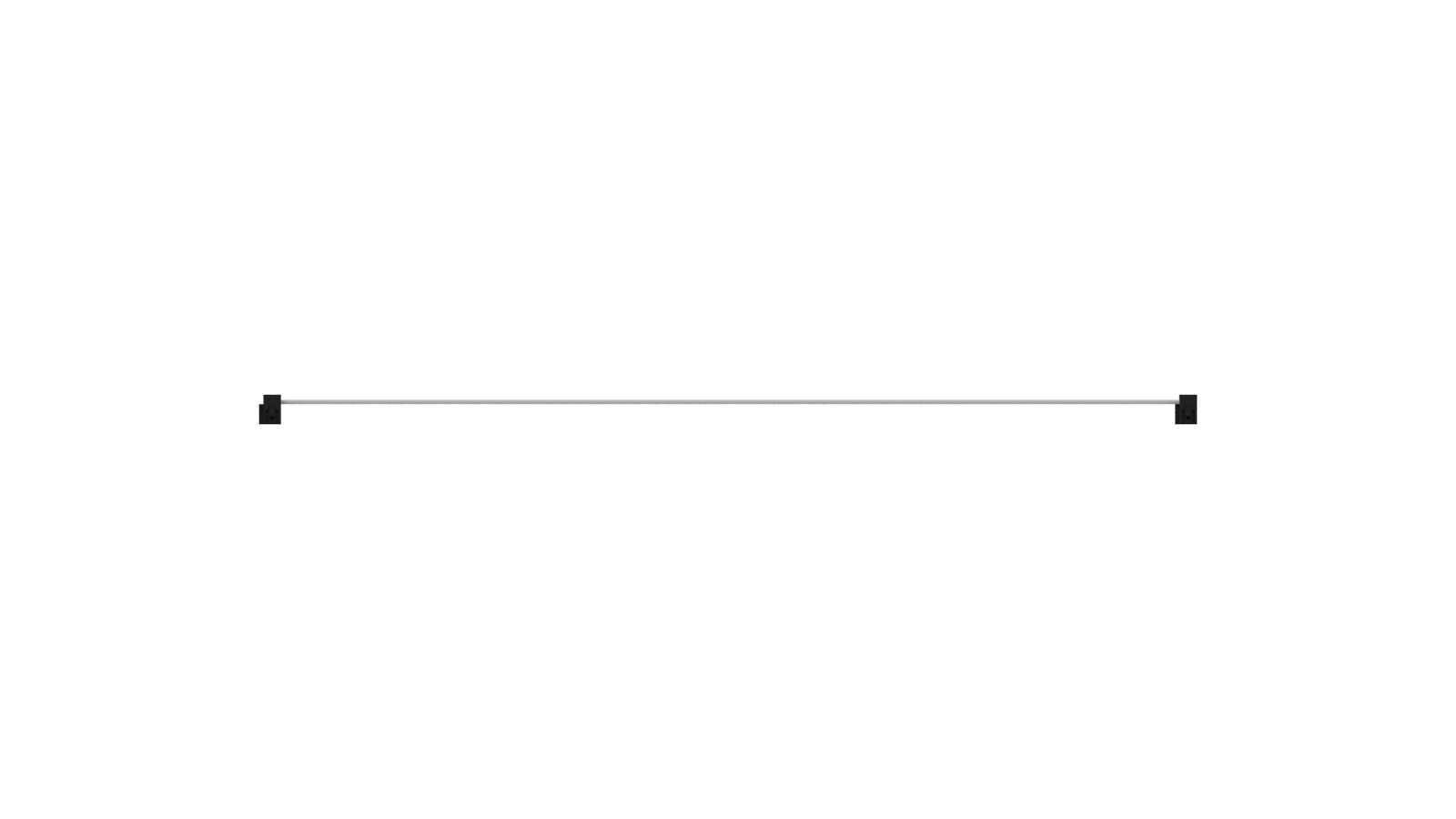

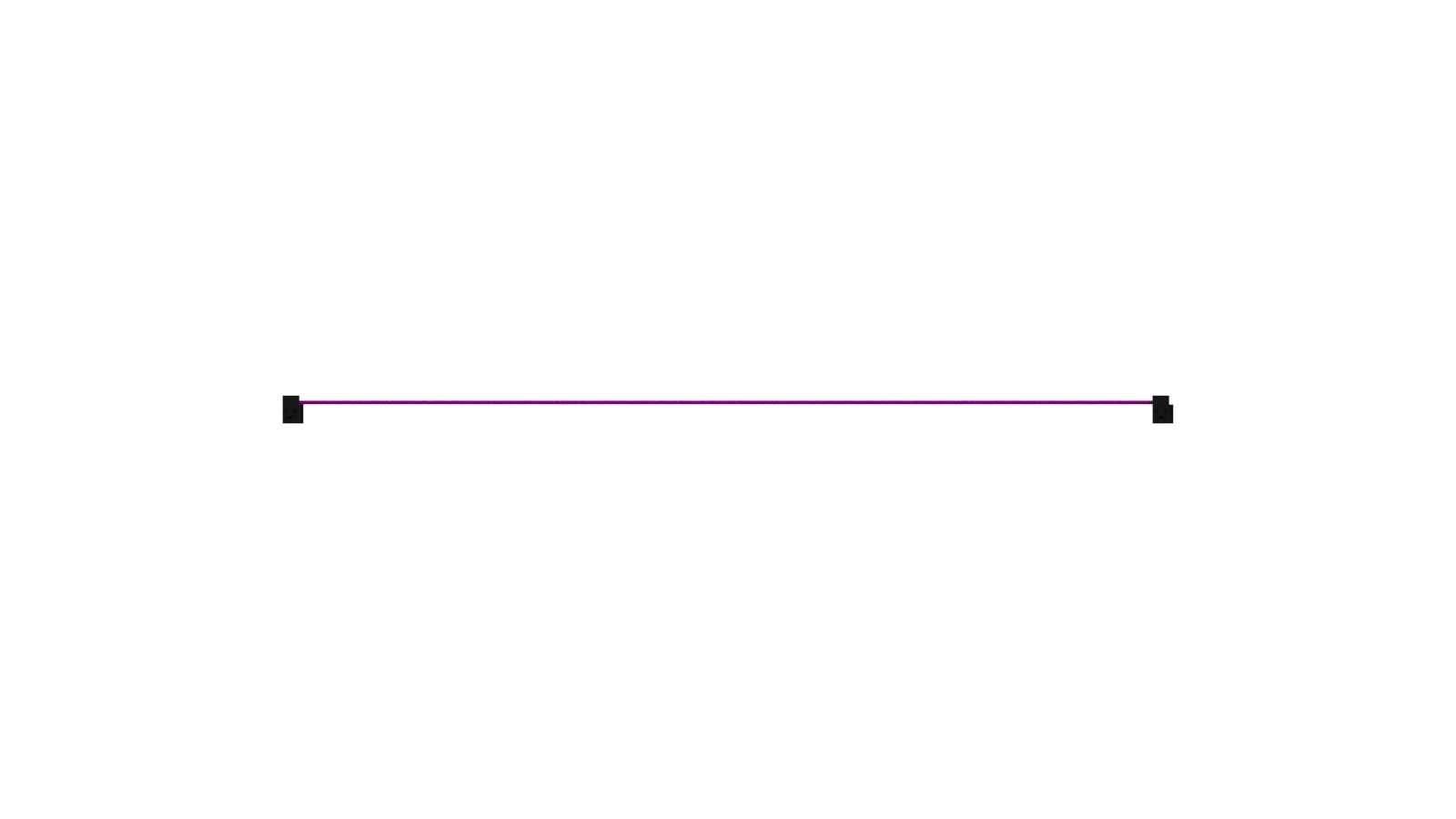

6英寸IDC10位扁平矩形连接电缆组件

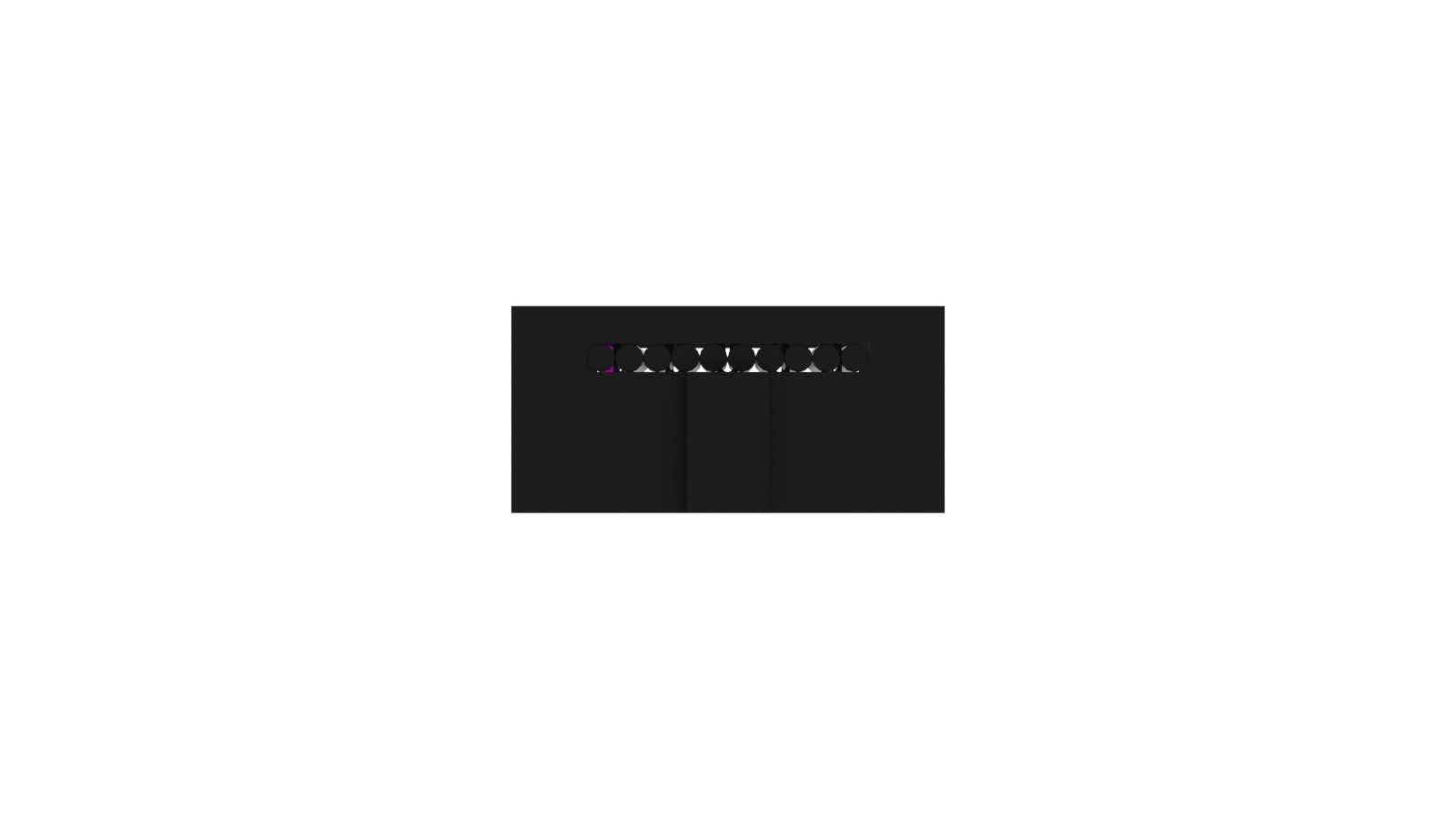

　　这类IDC扁平连接线缆，在工业控制板卡互联、测试治具内部接线、小型机电设备信号传输场景里应用极广，很多做设备电控布线的工程师都接触过，尤其是需要多通道并行信号传输、布线空间局促的安装位，这类压接式扁平电缆比单根散线压接端子的方案效率高太多，还能避免单根线序接错的问题。这款10位的IDC电缆两端采用标准矩形IDC插座，插座端的压接结构不需要焊接，直接通过专用压线钳就能将扁平线的线芯与插座的刺破式触点可靠压合，接触电阻稳定，适合传输低压直流控制信号、TTL电平信号这类对阻抗连续性要求不算极端，但对线序一致性、连接可靠性有要求的场景。从安装边界来看，两端插座的外形为标准矩形塑壳结构，插合面的定位凸台能保证与板端针座对接时不会插反，

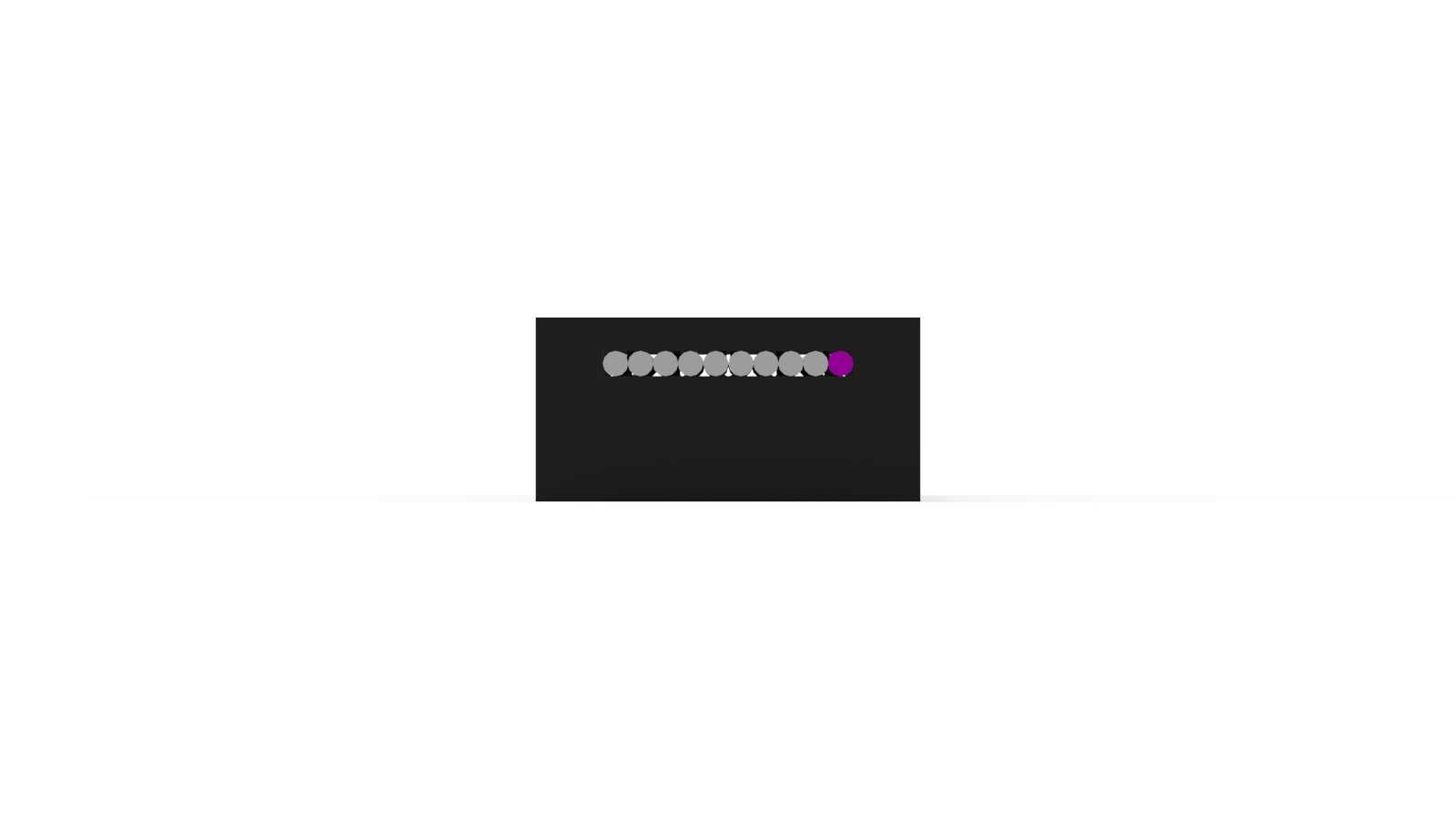

　　插座尾部的线缆出线方向与插合面垂直，在设备内部布线时可以顺着线缆自然走向弯折，不会因为根部应力集中导致线芯断裂。线缆本身采用扁平结构设计，线芯平行排布，相邻线芯间距0.05英寸，也就是1.27mm的标准节距，这个节距是行业内IDC接插件的通用规格，和市面上绝大多数10位2.54mm间距减半的板端针座完全适配，不需要额外做转接。6英寸的总长度换算下来大概152mm左右，这个长度刚好适配同一安装面内相邻两块PCB板的板间互联，比如工控机内部的IO扩展板与主控板的短距连接、小型仪器仪表内部的显示板与主控板的信号连接，既不会因为线缆太短拉扯接插件导致接触不良，也不会因为线缆太长在设备内部堆积，占用额外的布线空间，

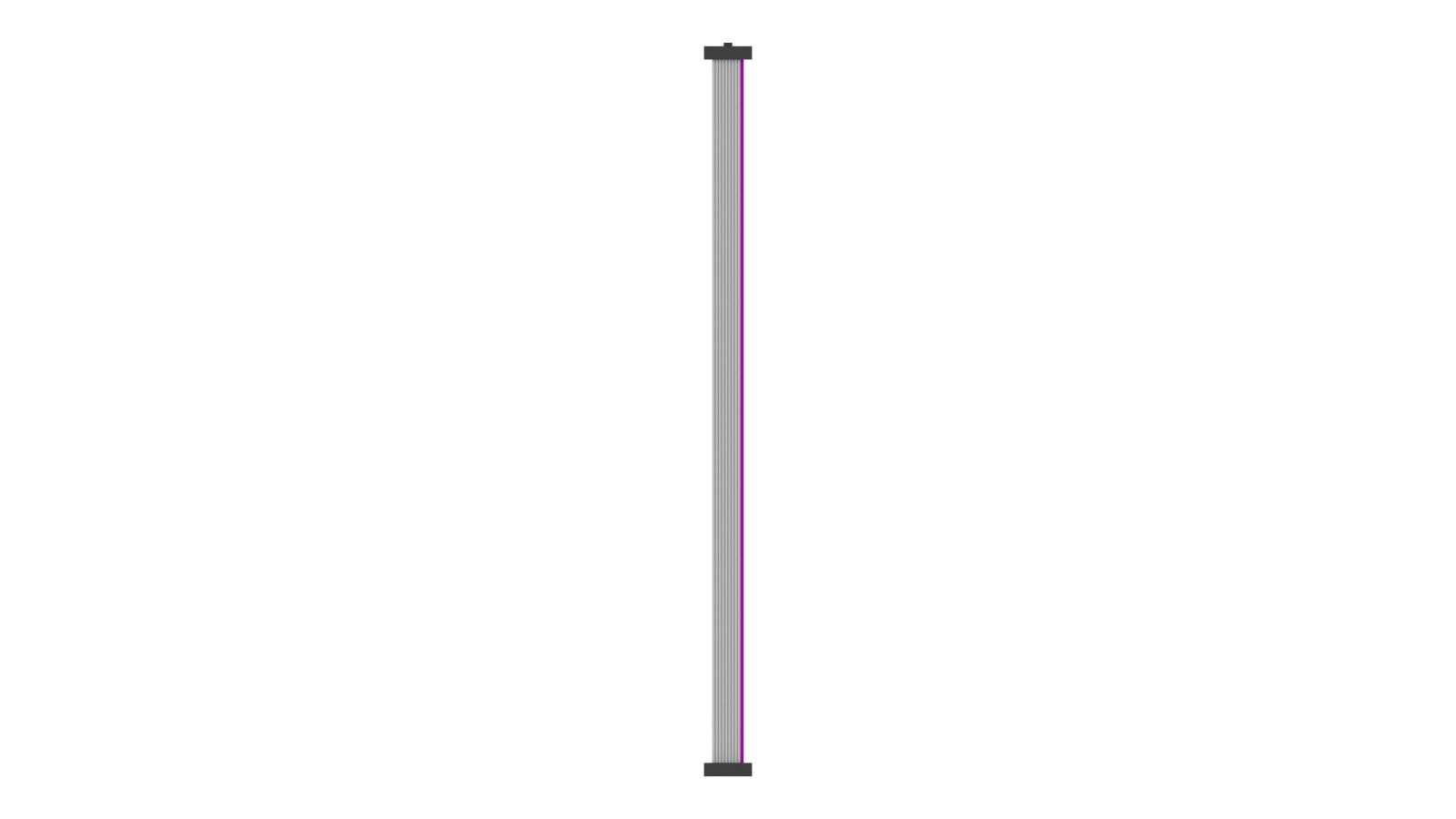

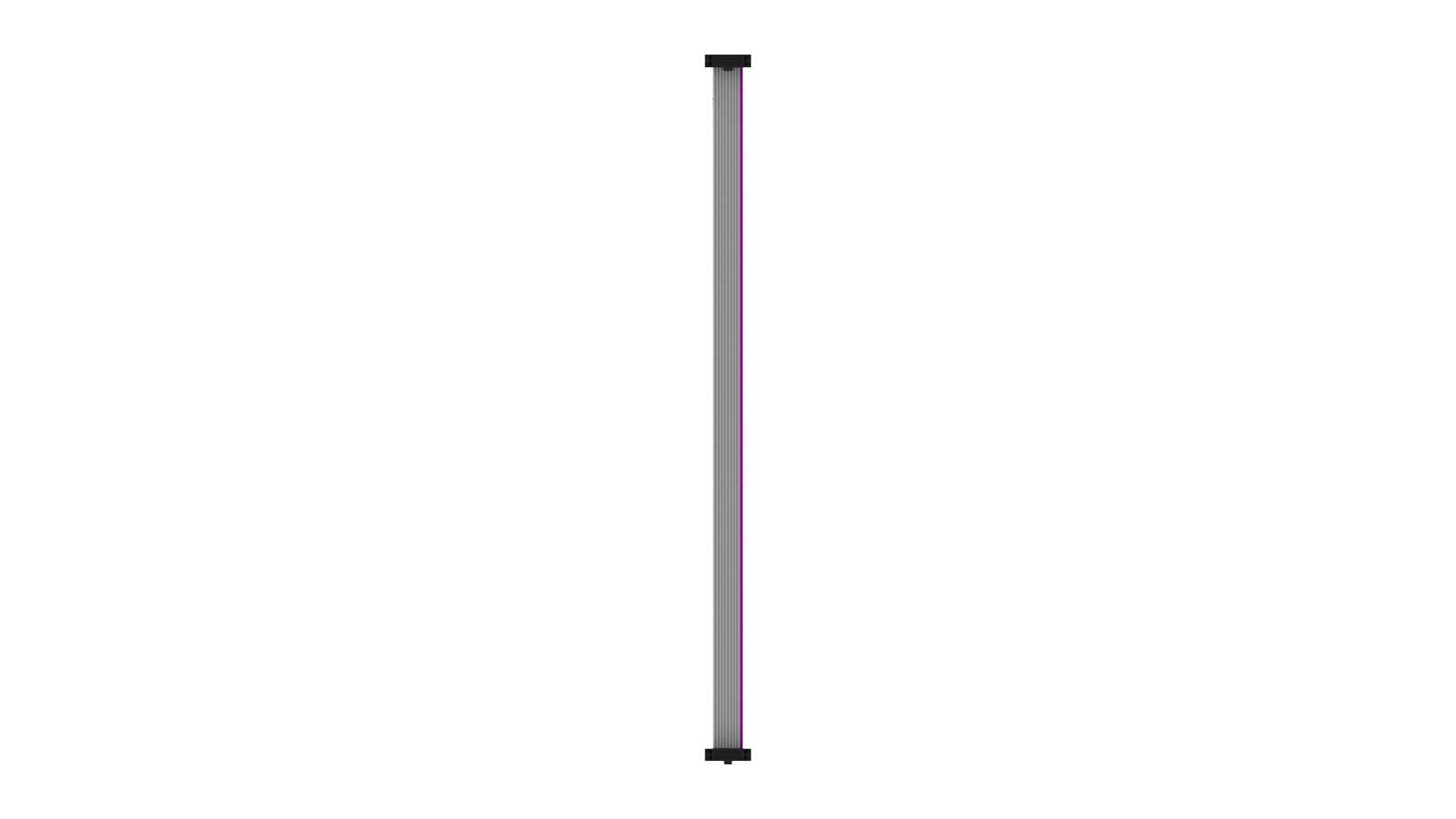

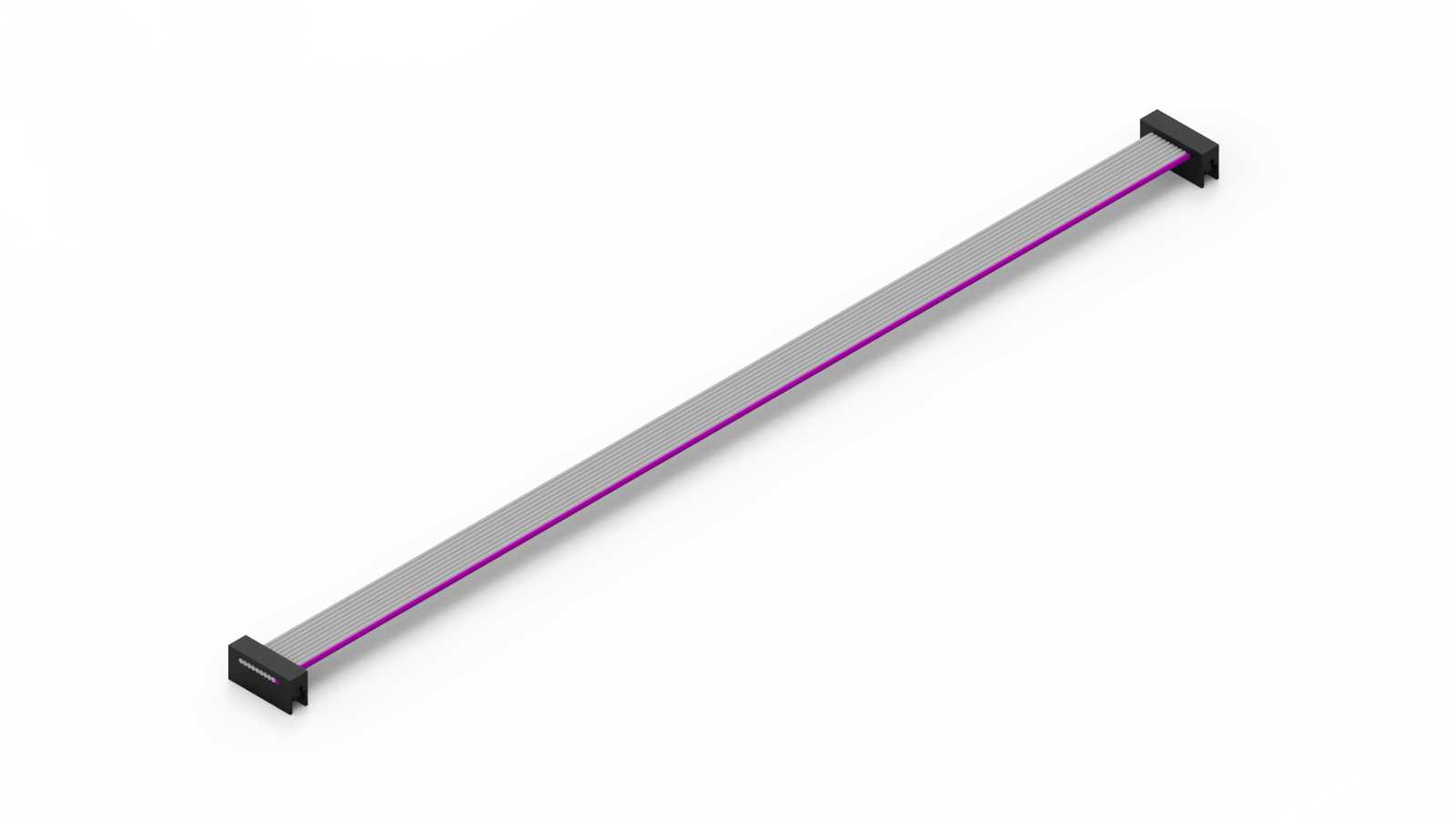

　　影响内部风道或者其他组件的安装。设计这类线缆三维模型的时候，首先要确认两端插座的配合尺寸，包括插接口的内槽尺寸、定位柱的位置与直径、塑壳的外部长宽高，避免模型导入装配体后和板端针座出现干涉；其次要还原扁平线缆的弯折特性，因为实际布线时扁平电缆不会是完全绷直的状态，模型里的线缆形态要符合实际安装时的自然弯曲弧度，线芯的排布要和两端插座的触点一一对应，紫色的标识线是扁平电缆的1号线位标记，建模时要准确还原这个标识的位置，方便装配时核对线序，避免现场接线时搞反方向。很多新手工程师在选型这类线缆的时候，容易忽略插座的锁紧结构，这款两端的矩形插座自带卡扣结构，和板端针座插合后卡扣会自动卡入针座的卡槽，设备在有振动的工况下运行时，

　　不会因为长期振动导致接插件松脱，信号传输中断。另外线缆的外被采用耐磨的柔性绝缘材质，在设备内部布线时即使和金属安装板边缘轻微接触，也不会轻易磨破外被造成短路，平行排布的线芯之间的绝缘层厚度均匀，相邻线芯之间的耐压满足常规低压控制电路的要求，不会出现线间击穿的问题。在做整机三维布线的时候，把这个线缆模型导入装配体，可以提前模拟布线路径，确认线缆长度是否合适，两端插座的安装位置是否会和周边的电容、电阻、结构立柱产生干涉，提前调整板卡的安装位置或者线缆的走向，避免实际生产装配时才发现线缆长度不够、或者接插件被其他部件挡住无法插合的问题，减少打样迭代的次数。这类IDC扁平电缆和传统的圆形多芯电缆相比，布线时可以贴附在设备内壁或者安装板表面，用理线夹固定后非常整齐，不会像圆形电缆那样占用过多的立体空间，对于内部空间紧凑的小型电子设备、台式测试仪器来说，是非常合适的板间互联方案。建模的时候还要注意插座端部的应力释放结构，也就是插座和线缆连接位置的锥形过渡结构，这个结构能分散线缆弯折时的应力，避免线缆在插座根部反复弯折导致线芯断裂，还原这个结构能让模型更贴近实物的实际形态，在做装配干涉检查的时候也能更准确，不会因为漏掉这个结构导致预留的安装空间不足。
