OCTADRIVE线性传动驱动装置结构设计

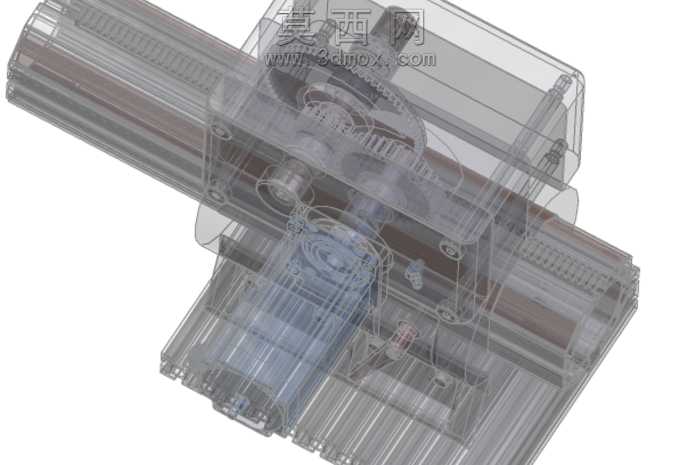

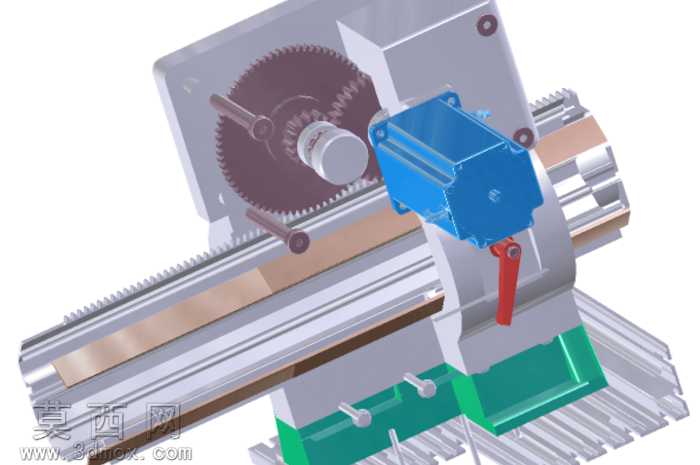

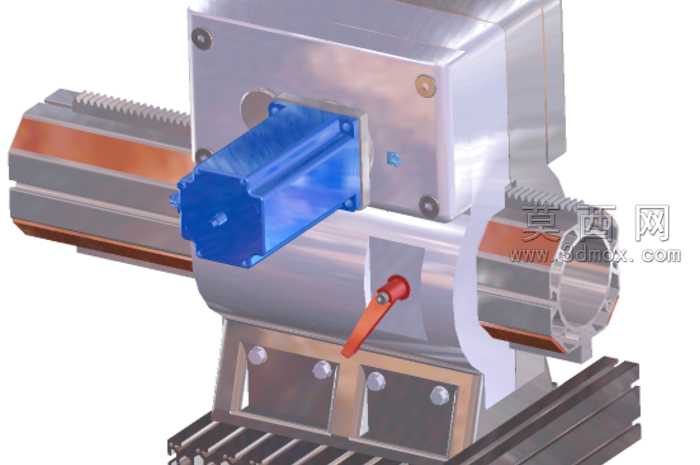

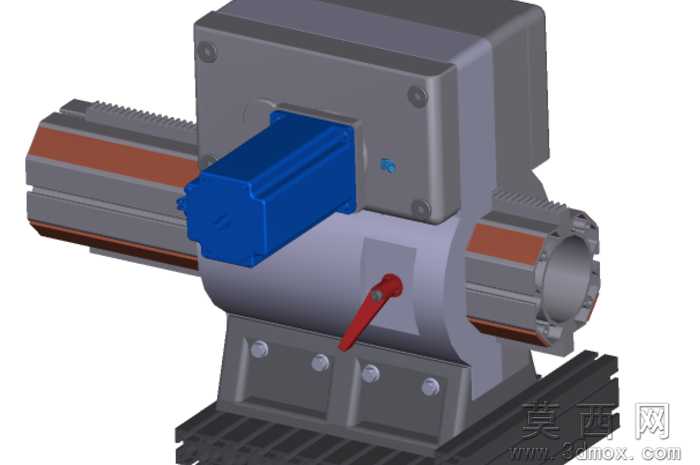

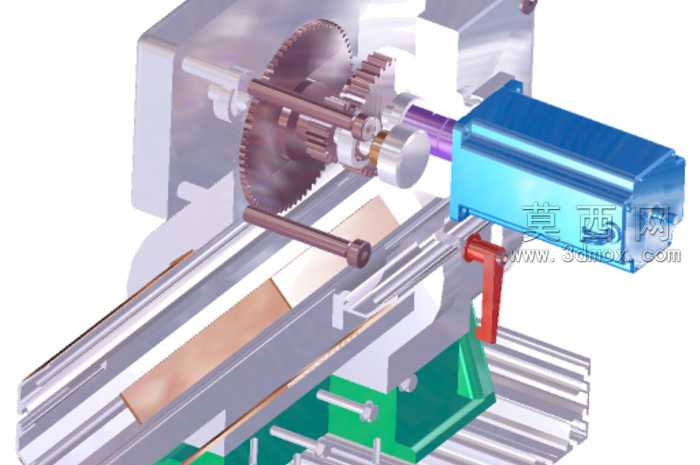

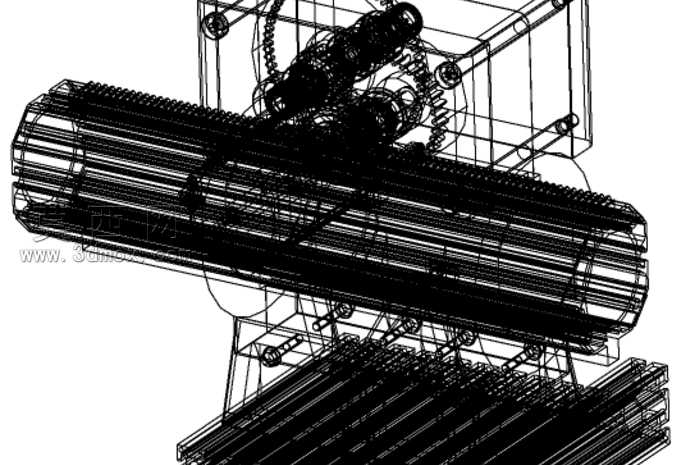

本作品为线性传动驱动装置的三维建模设计成果，建模阶段围绕线性传动的核心功能需求展开结构搭建，首先完成主体基座的特征建模，通过拉伸、凸台、阵列等基础建模指令构建基座的安装定位结构，预留出各功能组件的装配基准孔位与定位槽，确保基座具备足够的支撑强度与装配兼容性。针对两侧的线性传动导轨结构，建模时精准还原导轨的导向齿形特征与安装配合面，保证导轨与主体壳体的装配间隙符合传动精度要求，同时对导轨表面的耐磨结构做了细节刻画，还原实际工业产品的结构细节。中部的驱动连接模块采用模块化建模思路，将蓝色驱动端盖、红色操作手柄、壳体紧固螺栓等零件单独建模后完成虚拟装配，其中操作手柄的转轴结构做了转动副的约束模拟，能够直观展示手柄的操作行程与锁紧定位逻辑；驱动端盖的散热槽、接线端口等细节特征也逐一还原，提升模型的真实感。材质与渲染阶段，针对不同零件的工业属性分配对应材质：主体壳体采用哑光铸铁材质，调整粗糙度与金属度参数还原铸铁件的磨砂质感；蓝色端盖采用工程塑料材质，添加轻微的反光效果体现塑料件的表面特性；红色手柄采用烤漆金属材质，通过色彩对比突出操作部件的辨识度；导轨部分采用淬火钢材材质，提升表面反光度体现金属加工面的光洁质感。渲染时采用三点布光方案，主光源从斜上方投射突出模型的整体轮廓与结构层次，补光消除暗部的结构死黑，轮廓光勾勒模型边缘提升立体感，最终渲染图能够清晰展示装置的整体布局与各部件的装配关系。设计思路上，该装置围绕线性传动的稳定输出需求，将驱动单元、传动导向单元、操作锁紧单元集成在同一基座上，整体结构紧凑，各部件的安装位置经过合理排布，既保证传动路径的短捷高效，也预留了足够的安装维护空间，可作为线性传动系统的参考设计方案，用于相关工业传动设备的结构验证与方案演示。
