立式垂直液压珩磨打磨加工设备结构

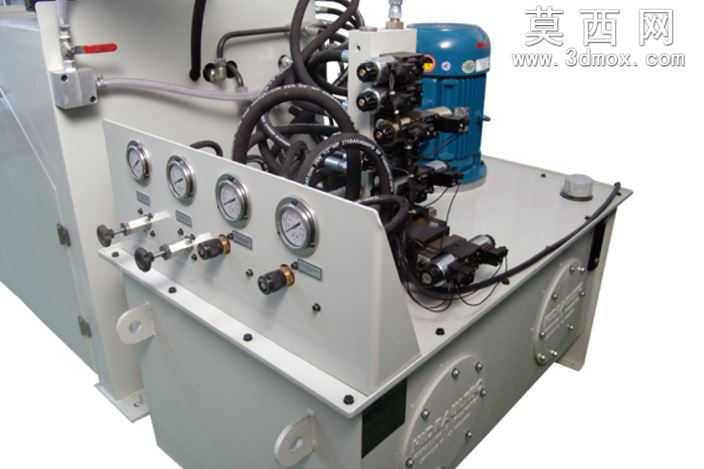

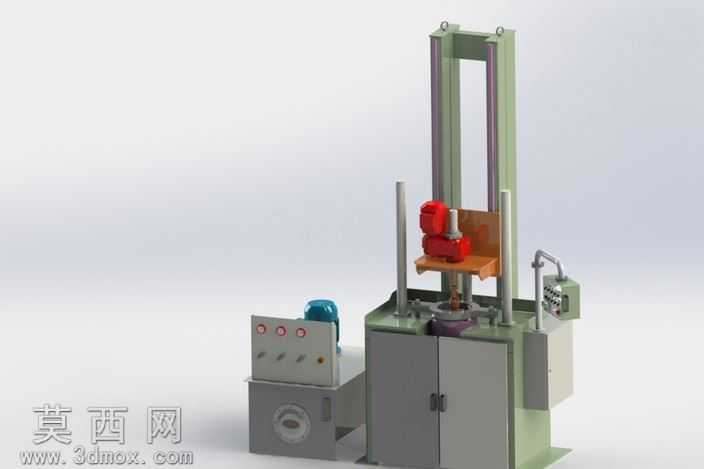

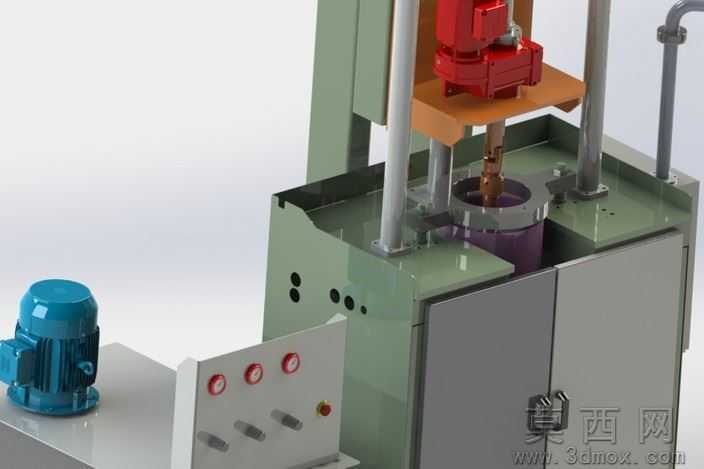

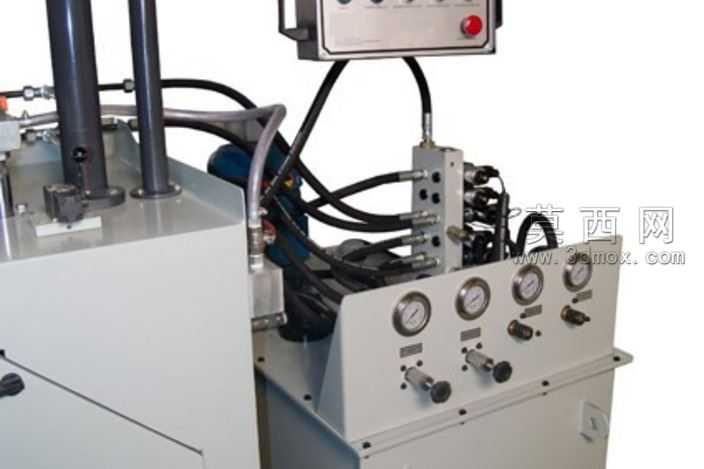

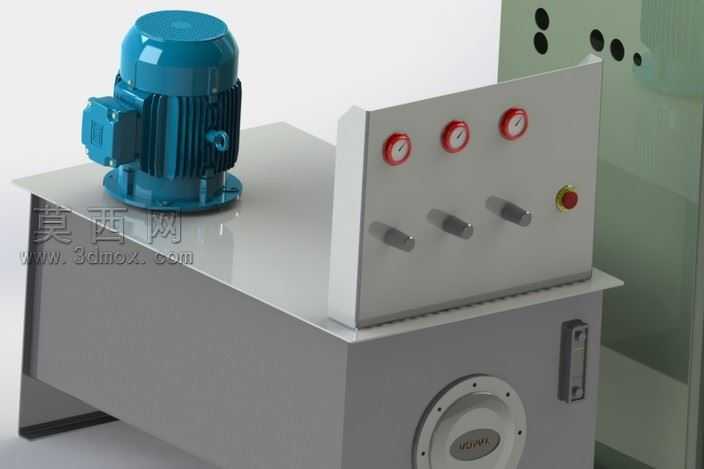

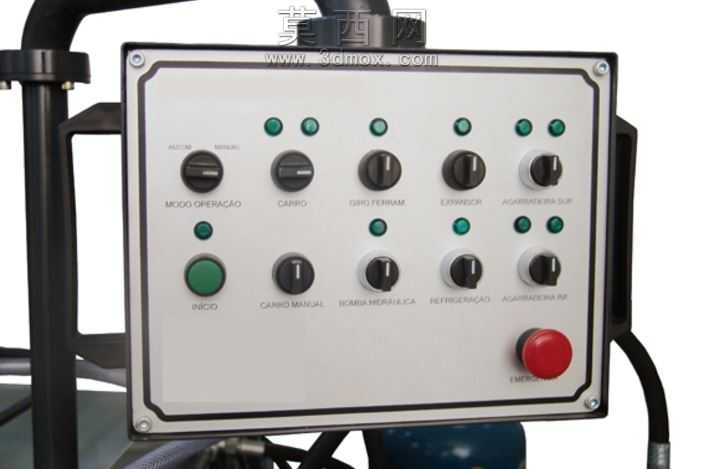

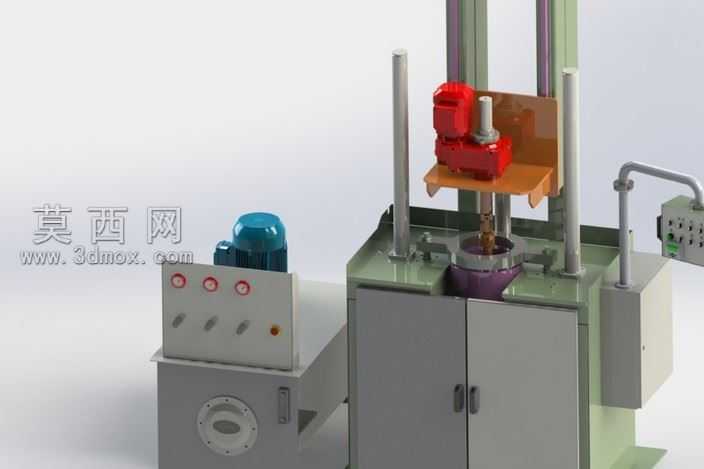

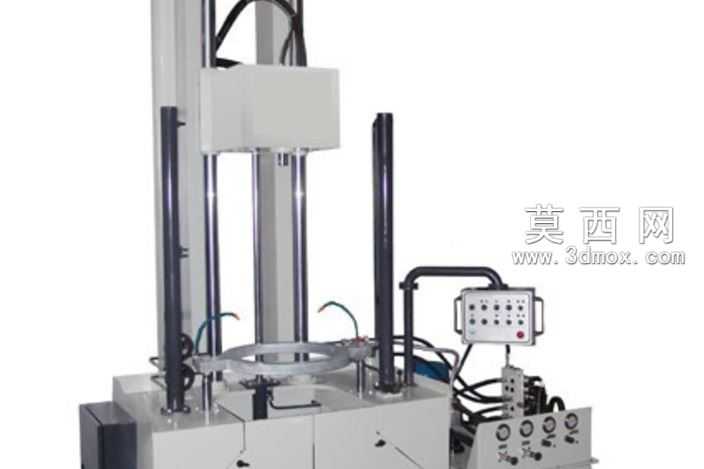

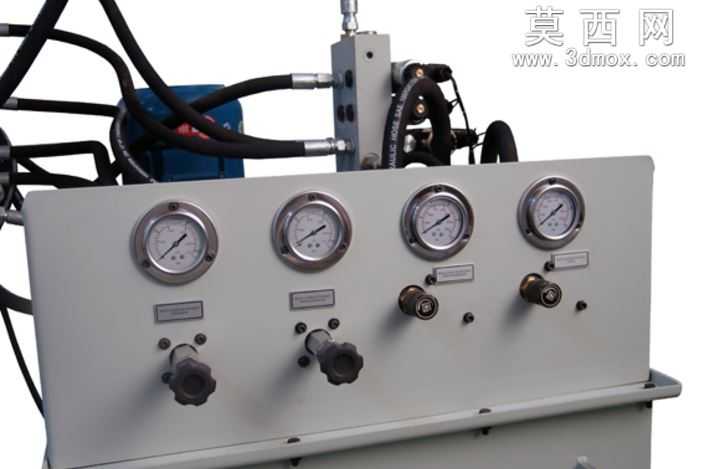

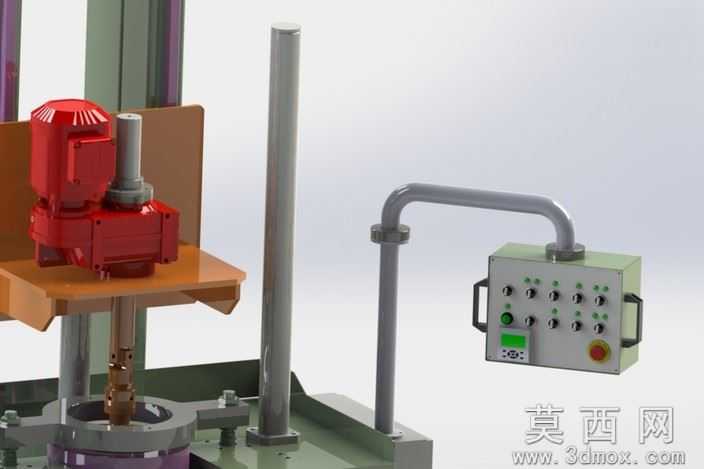

本模型为立式垂直液压珩磨打磨加工设备，采用三维建模软件完成全参数化结构设计，整体布局分为立式珩磨主机、液压动力控制单元、电控操作柜体三大功能模块，建模过程严格遵循机械加工设备的实际装配逻辑，对每一处连接结构、运动副都做了精准还原。渲染阶段采用工业金属哑光材质搭配工程塑料质感表现，区分了铸铁柜体、镀铬导向立柱、钢制珩磨头、红色液压阀组、蓝色液压泵站等不同部件的材质特性，光影效果贴合工业设备实拍质感，清晰呈现各部件的位置关系与装配层级。结构设计上，设备采用双立柱垂直导向结构保证珩磨作业的进给精度，顶部设置可升降的珩磨动力头安装座，搭载红色减速动力单元输出珩磨旋转扭矩，下方配置工件装夹工位适配不同规格的筒类工件；左侧独立设置液压动力柜，柜体表面排布压力表、控制按钮与启停开关，内置液压泵站为垂直进给、工件夹紧动作提供稳定液压动力，管路走线沿设备立柱与柜体侧边排布，符合实际设备的布线规范；右侧配置电气控制箱与操作手柄，集成设备的动作控制与状态反馈功能。设计思路围绕液压与气动元件内孔珩磨加工需求展开，可适配直径30至254毫米的常规工件加工，经参数调整后可扩展支持最大500毫米直径工件的珩磨作业，完整覆盖液压缸、气缸、挤出机料筒、注胶机衬套等筒类零件的内孔打磨、珩磨抛光加工场景，模型完整还原了设备的2D/3D装配关系、液压回路逻辑、电气控制布局，可作为同类珩磨设备设计开发、结构优化的参考方案，也可用于加工车间的设备布局仿真、操作人员培训演示使用，各部件均按实际加工尺寸等比例建模，装配间隙、运动行程都符合真实设备的参数要求，无结构干涉问题。
