带斜切圆弧凸台的异形机械练习块

项目分类:机床加工 发布时间:2023-11-23 ID:718223
  • 带斜切圆弧凸台的异形机械练习块
  • 带斜切圆弧凸台的异形机械练习块
  • 带斜切圆弧凸台的异形机械练习块
  • 带斜切圆弧凸台的异形机械练习块
  • 带斜切圆弧凸台的异形机械练习块
  • 带斜切圆弧凸台的异形机械练习块
  • 带斜切圆弧凸台的异形机械练习块
  • 带斜切圆弧凸台的异形机械练习块

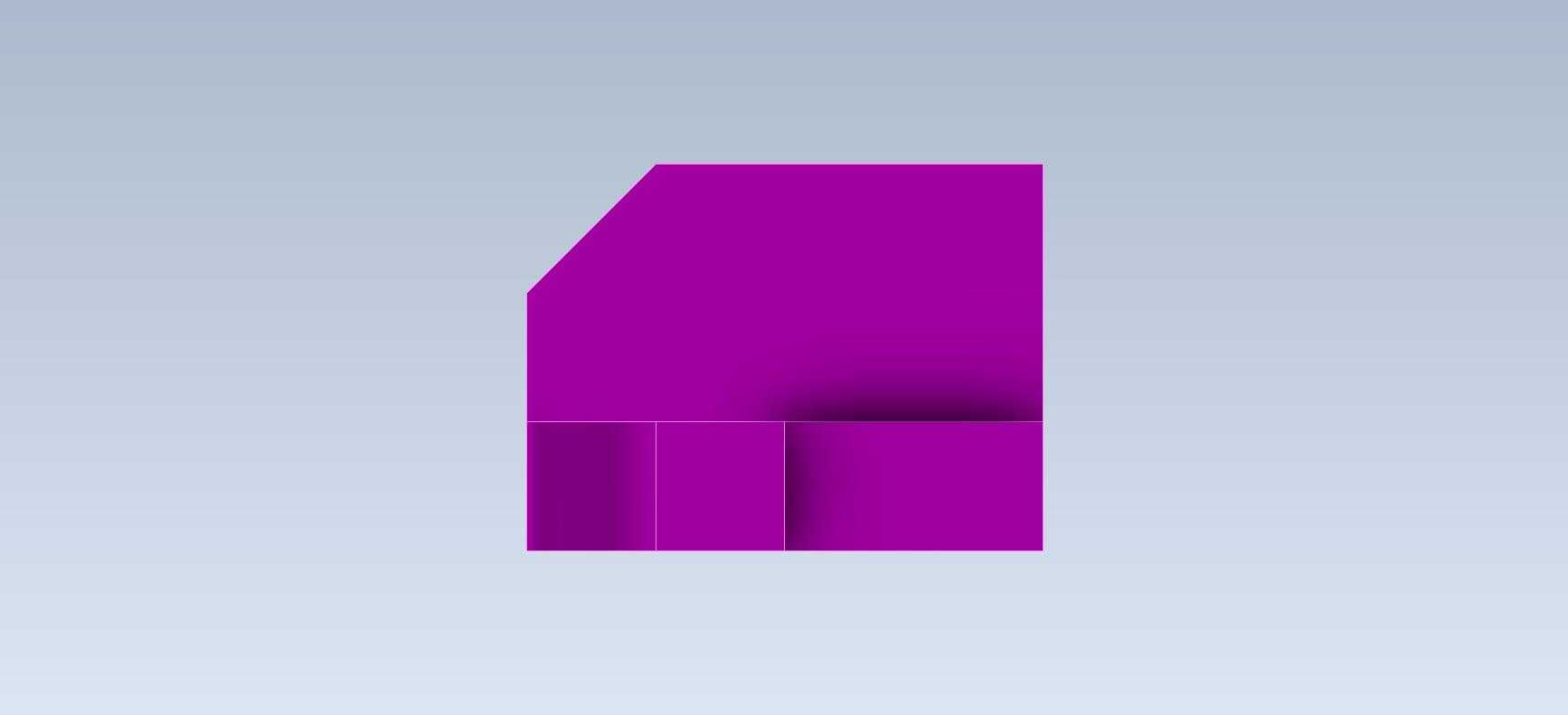

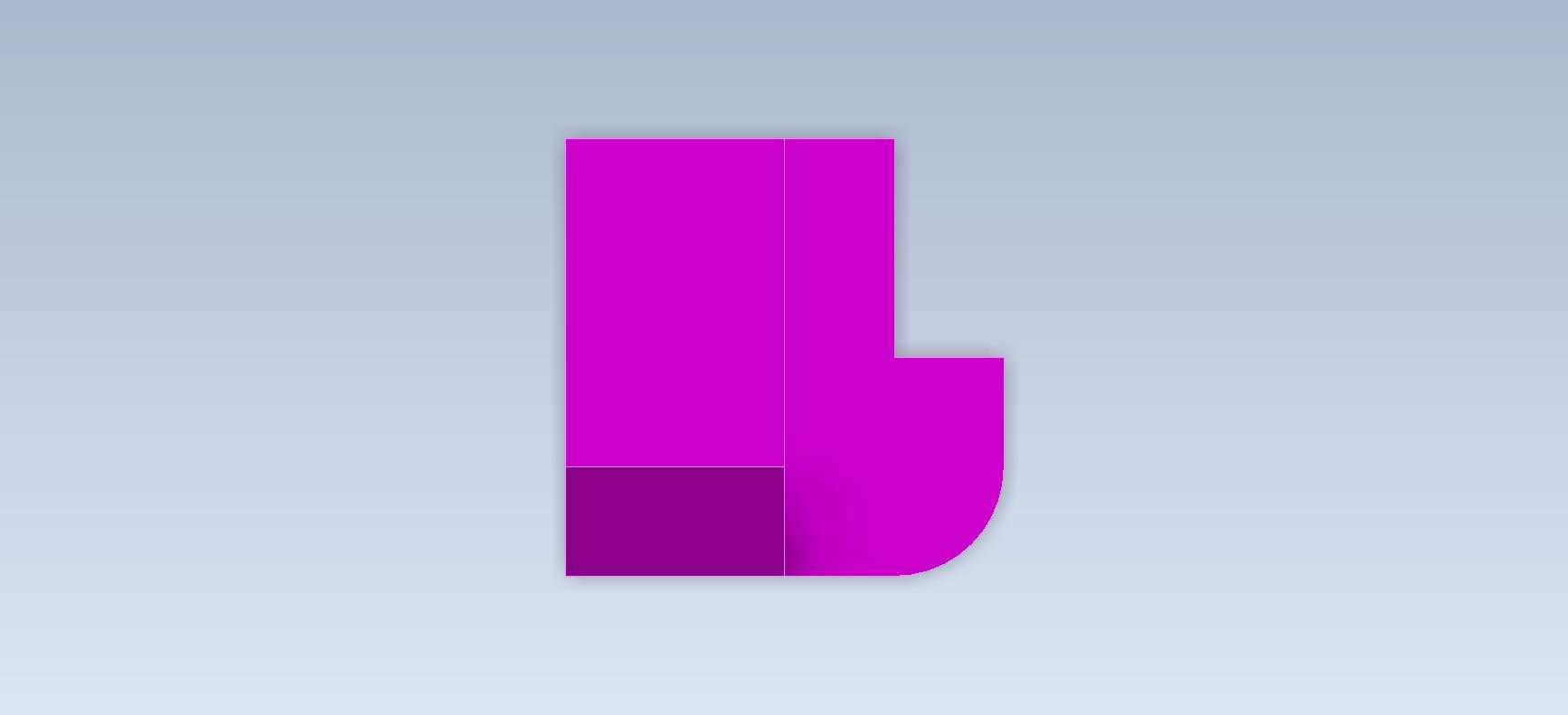

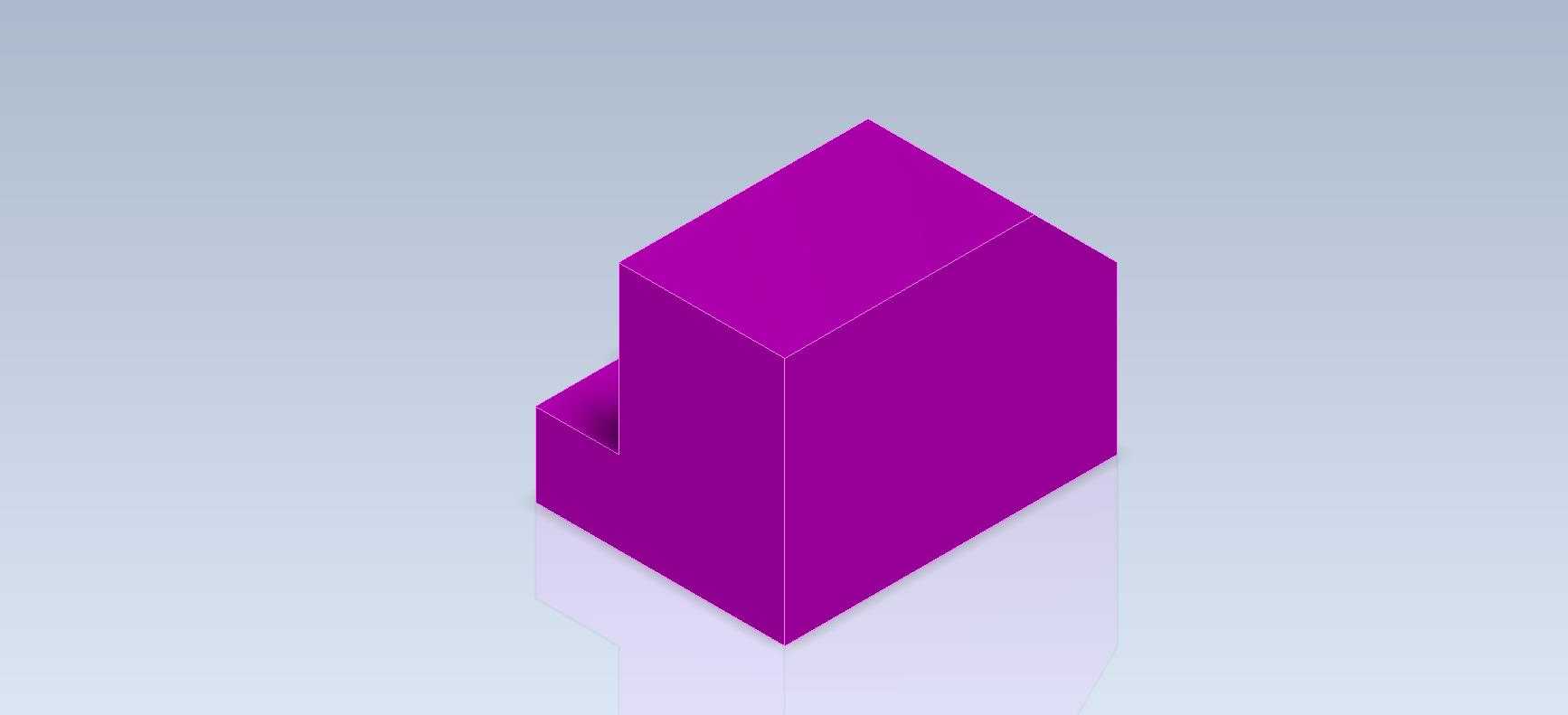

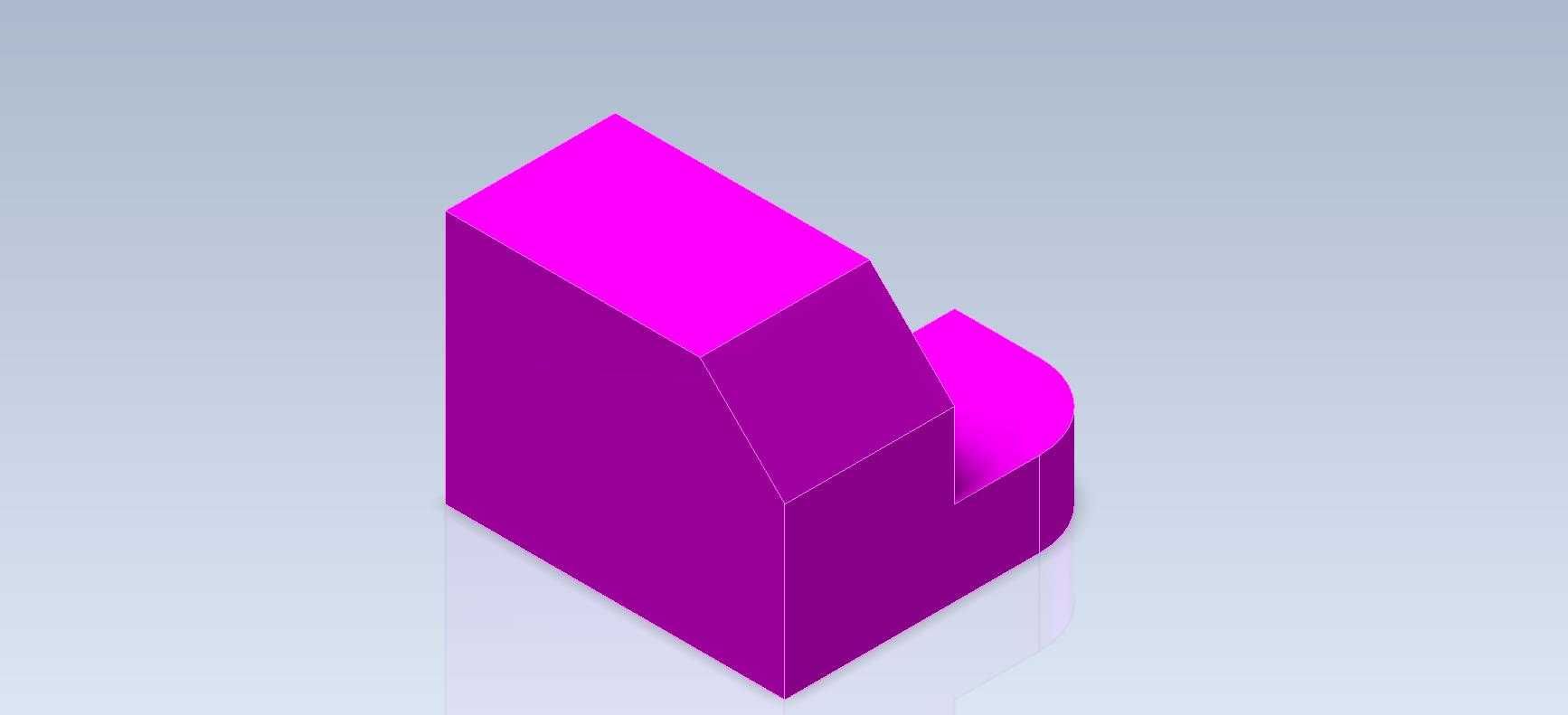

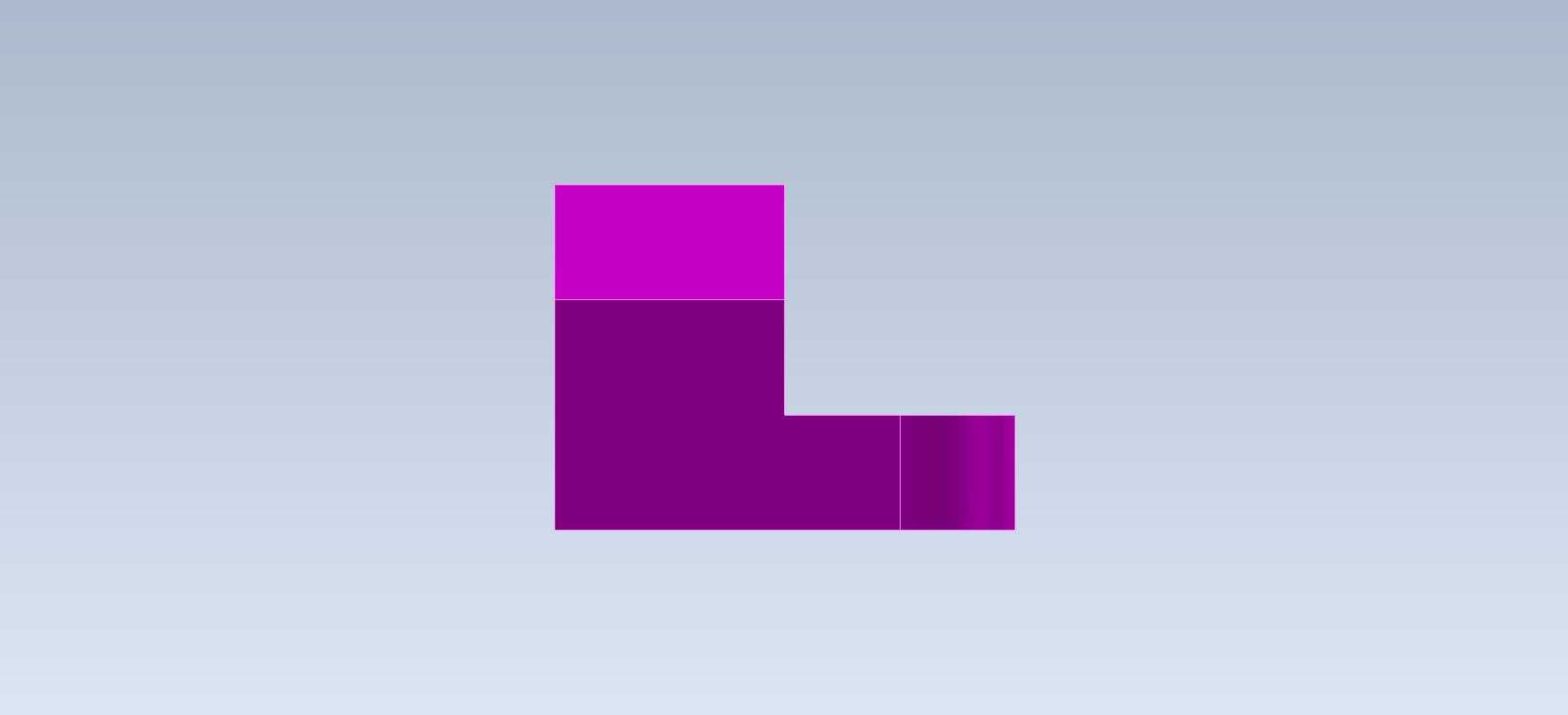

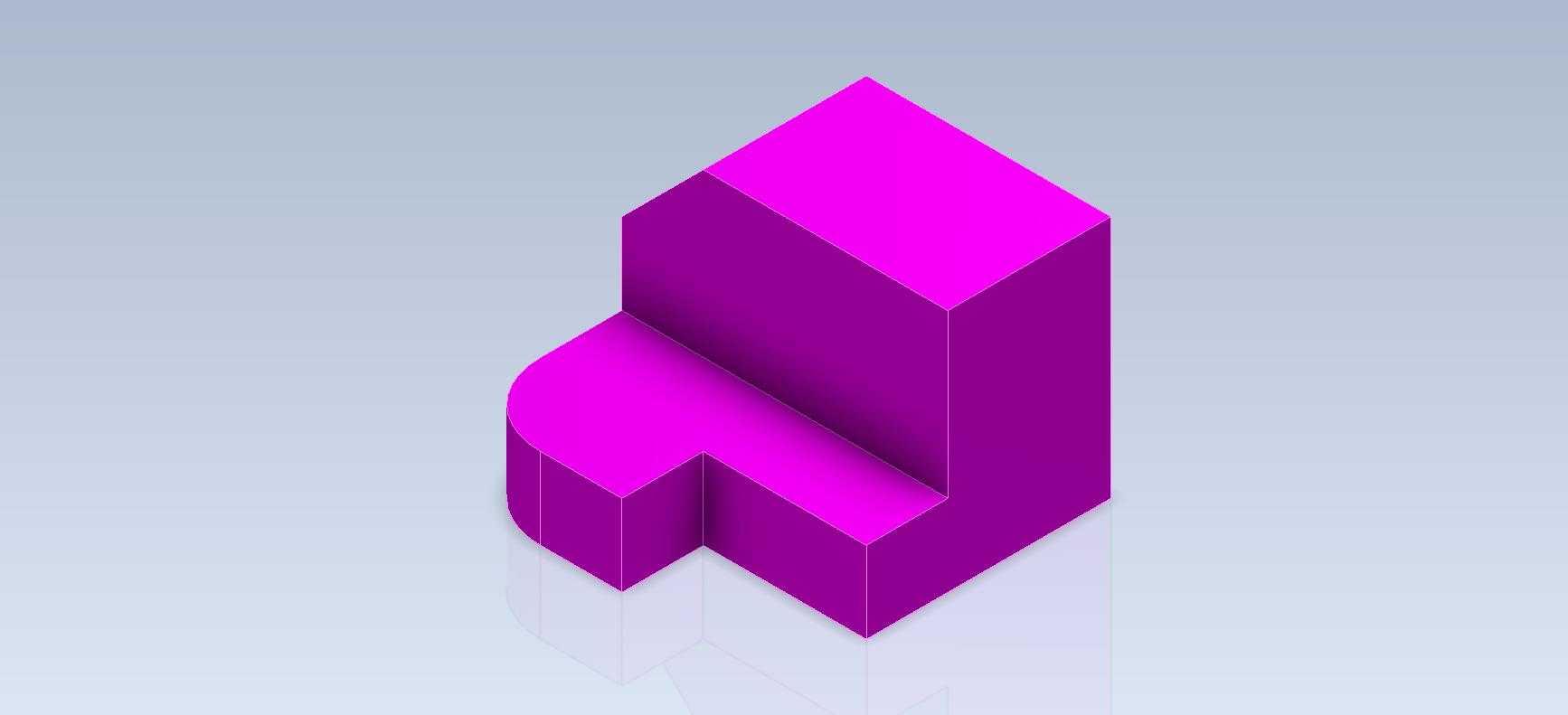

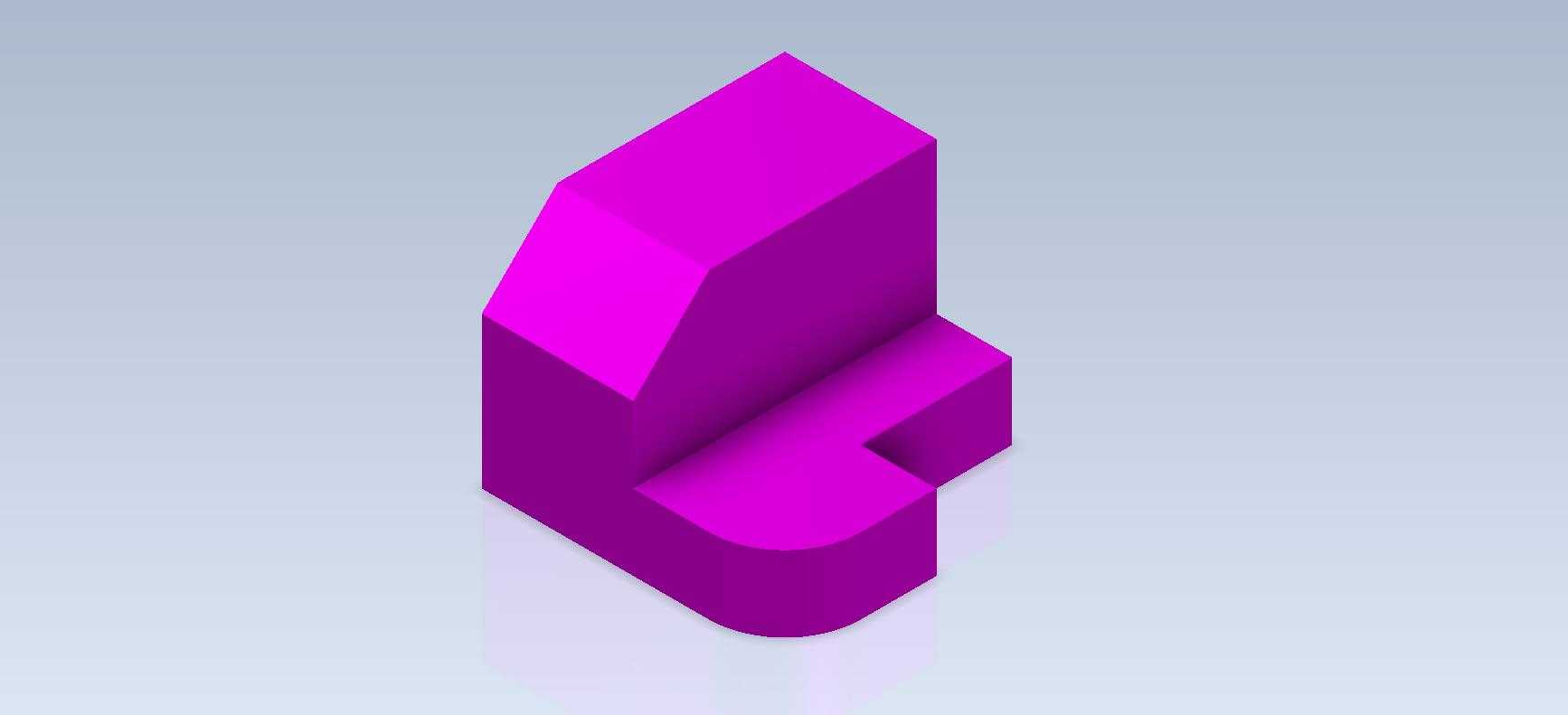

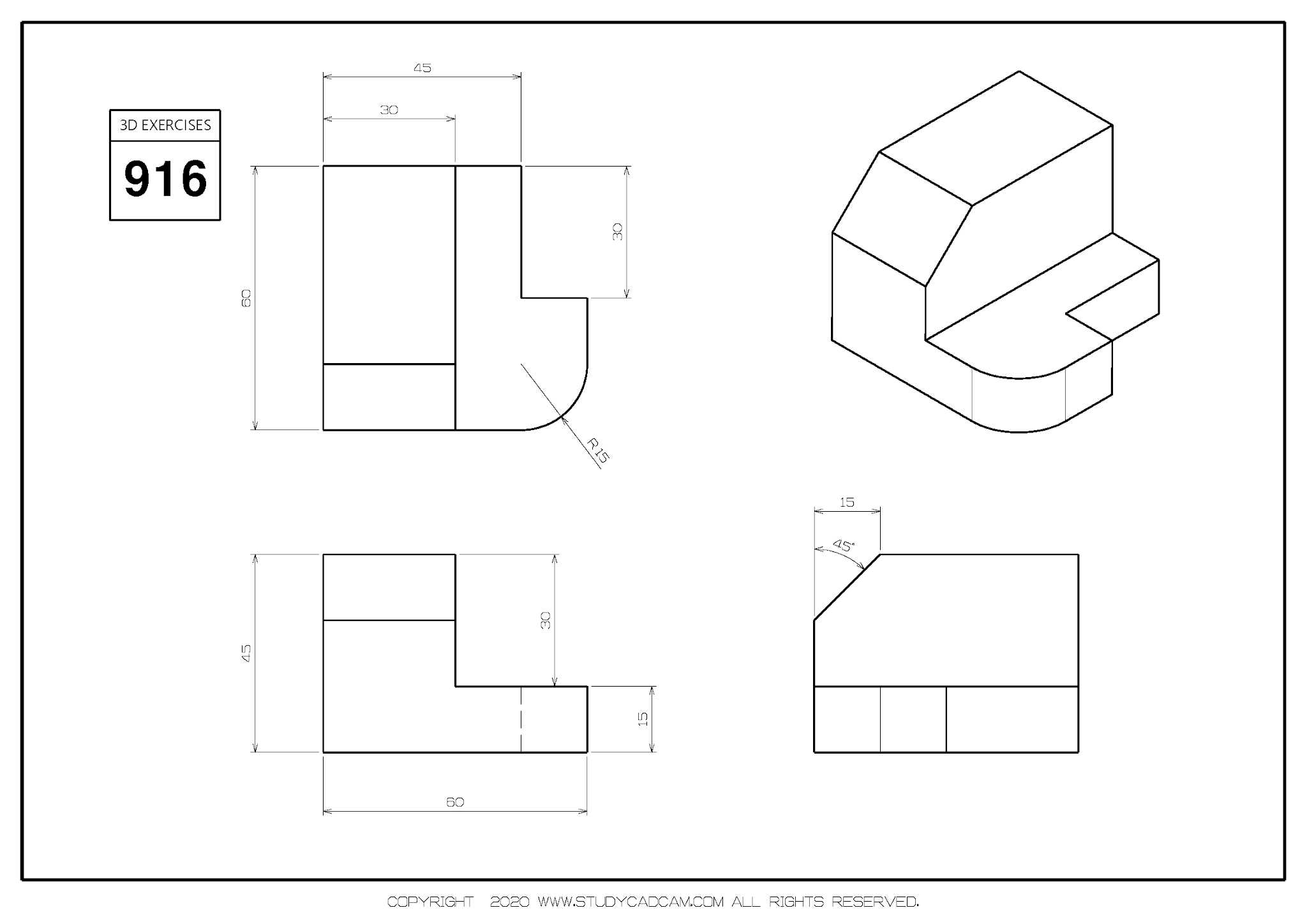

  这类异形结构练习块,是机械设计从业者入门阶段打磨建模逻辑的典型载体,日常在机床操作实训、三维建模技能考核、结构特征认知教学场景中高频使用,并非量产的工业终端零件,核心作用是帮助学习者掌握不同特征的组合构建逻辑,建立从二维草图到三维实体的空间映射思维。从结构功能特性来看,这个练习块整合了多种机械零件常见的几何特征:主体为直立的矩形块基础结构,上部做了斜向平面切削,模拟实际零件中避让安装空间、适配相邻部件轮廓的斜切结构;下部延伸出带半圆端头的凸台结构,对应实际传动、定位零件中常见的轴座、导向凸缘类特征,凸台与主体衔接处做了等半径圆弧过渡,还原真实零件中避免应力集中、优化加工走刀路径的圆角设计;凸台一侧开设的矩形缺口,

  对应实际零件中卡接定位、避让紧固件的槽位特征,所有特征的尺寸约束都遵循机械设计的常规公差逻辑,没有出现建模过程中常见的特征重叠、约束冲突、几何错位问题。从设计思路层面拆解,构建这个实体的逻辑完全贴合实际机械零件的建模流程:首先需要确定主体的基准坐标系,以底部平面为第一安装基准面,先拉伸出主体矩形块的基础实体,这一步对应实际零件中先确定主体毛坯轮廓的工序;之后在上部端面绘制斜切轮廓线,通过拉伸切除完成上部斜面的加工,这一步要注意斜切面的角度约束,保证斜面与相邻立面的交线完全闭合,避免出现碎面、非流形几何的问题;接着在主体下部的侧端面绘制凸台的轮廓,包含半圆端头的圆弧段与直线段,拉伸凸台后对衔接位置做圆角处理,

  这里的圆角半径需要匹配凸台的厚度,避免出现圆角半径过大导致的特征自交;最后在凸台对应位置绘制矩形缺口的草图,拉伸切除出缺口结构,完成整个实体的构建,整个建模过程的特征顺序完全和实际机加工的工序顺序对应,能帮助学习者同步建立加工工艺的认知。从外形尺寸与安装边界来看,这类练习块的尺寸设定通常遵循教学实训的通用规范,整体轮廓尺寸控制在100mm级别的区间,不会过大导致建模运算卡顿,也不会过小导致特征细节难以辨识;底部安装面为完整的平面,没有凸起或凹陷结构,可直接平放在机床工作台、建模实训的检验平台上,不需要额外的辅助支撑结构;所有外伸的凸台结构都在主体轮廓的投影范围内,没有超出底部安装面的悬臂结构,避免摆放时出现倾覆问题;

  各特征的尺寸比例经过校准,斜切面的倾斜角度、凸台的伸出长度、圆角的半径、缺口的深度都符合常规机械零件的比例逻辑,不会出现违背工程常识的极端尺寸,学习者在练习过程中可以直接参照通用机械设计的尺寸规范来设定参数,不需要额外调整特殊比例。在实际的技能训练场景中,这类练习块可以帮助学习者快速掌握草图约束、拉伸增料、拉伸切除、圆角过渡这些基础建模命令的使用逻辑,理解特征创建的先后顺序对最终实体精度、建模效率的影响,很多刚接触三维建模的从业者容易出现特征顺序混乱的问题,比如先做圆角再做切除,导致圆角特征被破坏,或是草图约束不全导致后续特征出现漂移,通过这类组合特征的练习,能快速规避这类常见的建模错误,建立规范的建模习惯。同时这类结构的特征组合逻辑,也能映射到很多实际工业零件的结构设计中,比如小型机床的定位挡块、工装夹具的支撑块、自动化设备的安装座,都能看到这类斜切、凸台、缺口、圆角的特征组合,掌握这类练习块的建模逻辑后,再接触实际工业零件的建模时,就能快速拆解结构特征,梳理建模顺序,提升建模的效率与准确率。
