适配齿轮箱的啮合传动齿轮组结构设计

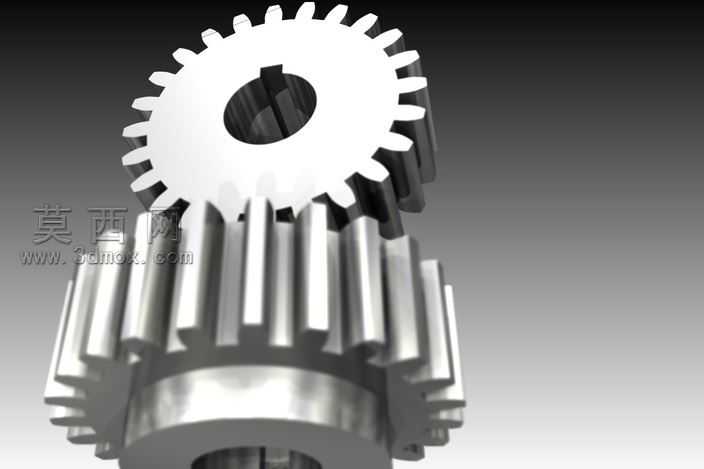

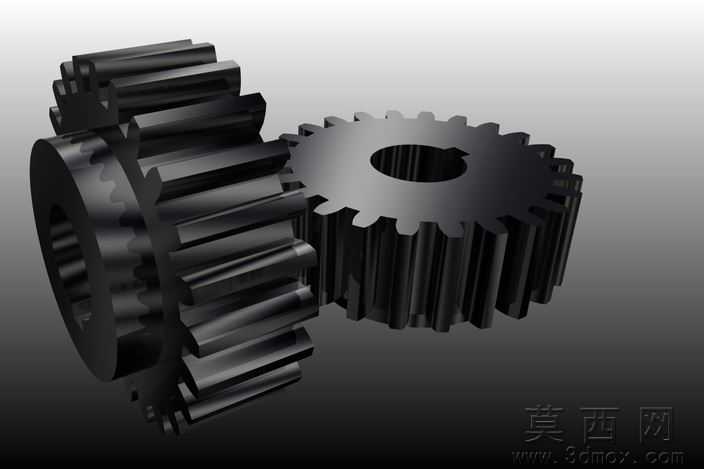

本作品为适配齿轮箱气动工况的啮合传动齿轮组三维设计，建模阶段基于渐开线圆柱齿轮的啮合原理完成参数化构建，首先确定主从动齿轮的模数、齿数、压力角等核心传动参数，保证传动比匹配齿轮箱的动力输出需求，针对齿轮的键槽结构做了适配性调整，确保与传动轴的装配定位精准，避免传动过程中出现周向窜动。建模过程中对齿廓曲线做了精细化处理，通过参数化方程生成标准渐开线齿形，对齿根过渡圆角做了优化，降低应力集中风险，提升齿轮的传动承载能力。材质渲染阶段，为齿轮赋予了高精度金属材质，模拟合金钢经过精加工后的表面质感，还原金属表面的细微拉丝纹理与高光反射效果，背景采用渐变深灰到浅灰的过渡色调，突出齿轮组的金属质感与结构细节，通过三点布光方案，主光源从侧上方打亮齿轮的啮合区域，清晰展现齿面的啮合接触状态，辅光源补亮齿轮的暗部结构，避免齿根、键槽等凹陷区域出现死黑，轮廓光勾勒齿轮的边缘轮廓，让两个啮合的齿轮层次分明，直观呈现装配后的空间位置关系。结构设计上，两个齿轮呈垂直交错啮合布局，上方齿轮为带键槽的直齿圆柱齿轮，下方为同轴双联齿轮结构，可实现多级传动的动力传递，适配齿轮箱的多档位动力输出需求，齿宽参数经过匹配计算，保证啮合接触面积足够，传动过程中载荷分布均匀，降低传动噪音与齿面磨损。设计过程中充分考虑齿轮箱的装配空间，对齿轮的外径、轮毂长度做了尺寸校核，确保装配后不会与齿轮箱内壁、其他传动部件发生干涉，针对气动工况的瞬时冲击载荷，对齿面硬度对应的结构强度做了匹配设计，保证齿轮在高频启停的气动传动场景下具备足够的使用寿命，整体模型结构完整，齿形精度符合传动设计标准，可直接用于齿轮箱的装配仿真、运动模拟以及后续的工程出图加工参考。
