工业起重吊装用链条吊钩组合结构

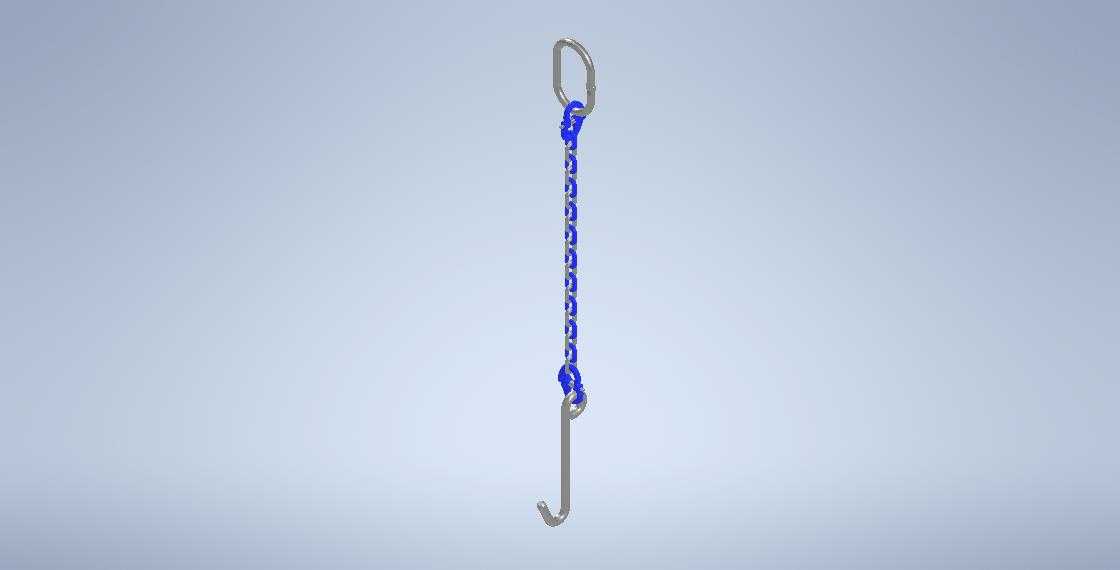

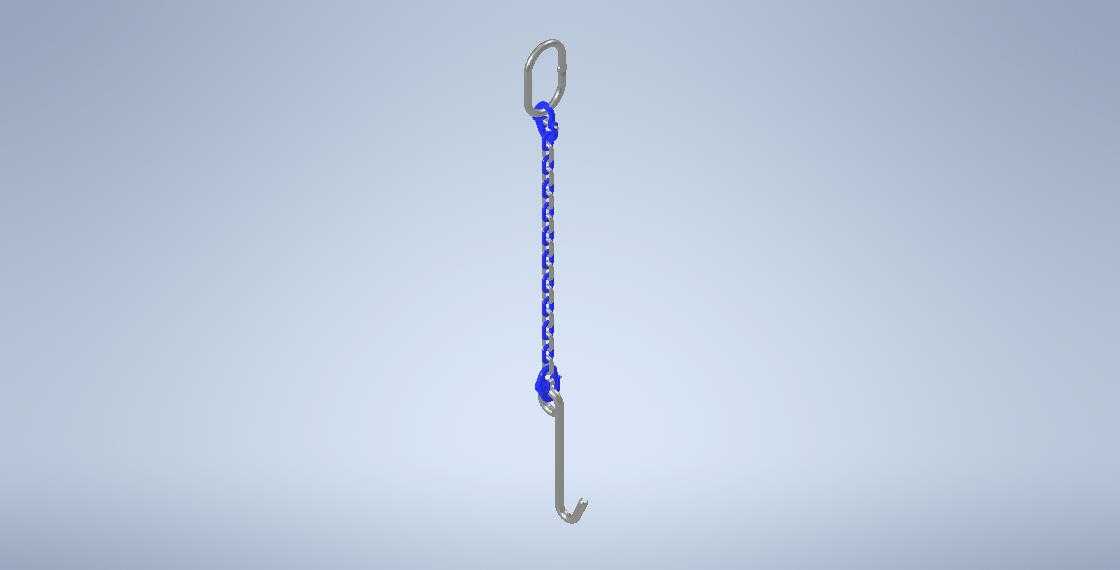

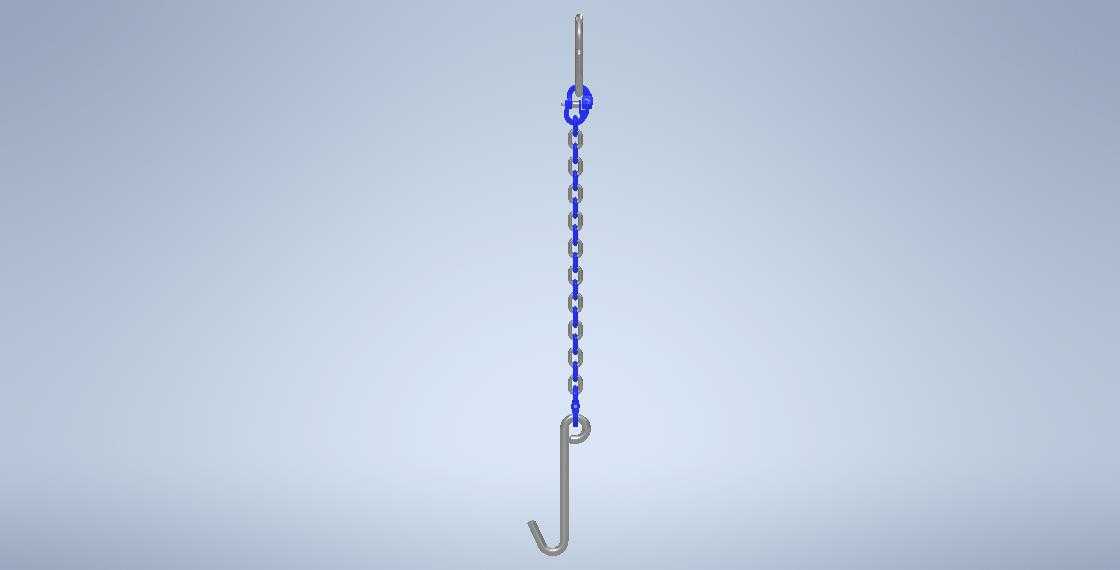

　　这套吊链吊钩组合结构，核心服务于车间内小吨位工件的垂直吊装转运场景，在机加工车间的工序间周转、轻型装配工位的物料上下线、仓储区域的轻型货位调运场景中都能适配，区别于大吨位起重的重型吊具，这套结构更适配1吨以内的轻型吊装需求，不会出现大吊具吊装小工件时的操作冗余问题。从结构功能来看，整套组件分为上部连接环、中间承重链条、下部吊钩三个核心部分，上部连接环采用闭环锻打结构，可直接挂接在电动葫芦、手动葫芦的下吊钩或者行车的吊点上，连接环的内孔尺寸做了适配优化，既可以适配常规直径的葫芦吊钩销轴，也不会因为内孔过大出现吊装时的大幅晃动，减少吊装过程中的工件摆幅。中间的承重链条采用标准短环链结构，链环之间的铰接间隙控制在合理范围，

　　既保证链条可以灵活弯折适配不同的吊装角度，又不会因为间隙过大出现链环之间的异常磨损，每节链环的对接位置都做了圆滑过渡，没有尖锐的冲切毛刺，避免使用过程中划伤操作人员或者工件表面，链条的长度可以根据实际吊装高度需求做拼接调整，单节链环的破断拉力经过冗余设计，能承受额定载荷1.5倍的瞬时冲击载荷，应对吊装启动、停止时的动载冲击不会出现塑性变形。下部的吊钩采用带防脱挡片的结构设计，挡片依靠弹簧力自动复位，挂接工件吊耳或者吊绳之后，挡片会自动封闭吊钩开口，避免吊装过程中吊具滑脱，吊钩的钩头部分做了圆弧过渡，不会在挂接钢丝绳或者吊装带时切断纤维芯，钩身的截面采用椭圆形变截面设计，在受力最大的钩颈位置做了截面加厚，应力集中位置做了圆角倒钝处理，

　　避免长期交变载荷下出现疲劳裂纹。从设计思路上，整套结构没有多余的冗余部件，所有零件都围绕承重、防脱、灵活转动三个核心需求设计，上部连接环和链条的连接位置采用活动铰接，允许吊点和下部吊钩之间存在一定的角度偏差，适配工件起吊时的自然对中，不会因为强制对中给吊点带来额外的侧向力。安装边界方面，上部连接环的最小挂接直径适配16mm以下的葫芦吊钩销轴，整套组件收拢状态下的总长度可以根据需求调整，完全伸展状态下不会和周边的设备护栏、工位器具发生干涉，吊钩的开口尺寸适配常规的工件吊耳、吊装带卸扣，不需要额外搭配转接件就可以直接使用。在实际使用中，这套结构可以单独作为轻型吊具使用，也可以多套组合搭配平衡梁使用，实现多吊点工件的平稳吊装，

　　链条表面做了镀锌防锈处理，在潮湿的仓储车间或者有少量切削液的机加工车间使用也不会轻易生锈，不需要频繁做表面防腐维护，日常检查只需要查看链环有没有出现裂纹、吊钩开口有没有出现塑性变形、防脱挡片能不能正常复位即可，维护成本极低。不同于铸造的一体吊具，这套组合结构的单个零件损坏之后可以单独更换，不需要整套报废，比如某一节链环出现磨损超差，只需要更换对应链节就可以继续使用，大幅降低了长期使用的备件成本。在结构建模过程中，每节链环的铰接配合都做了运动仿真验证，确保链条在任意弯折角度下都不会出现卡滞，吊钩的转动副也做了间隙配合验证，保证吊钩可以360度水平转动，方便操作人员调整工件的吊装朝向，不需要反复挪动行车位置来调整工件角度。
