异形组合块三维CAD练习建模作品

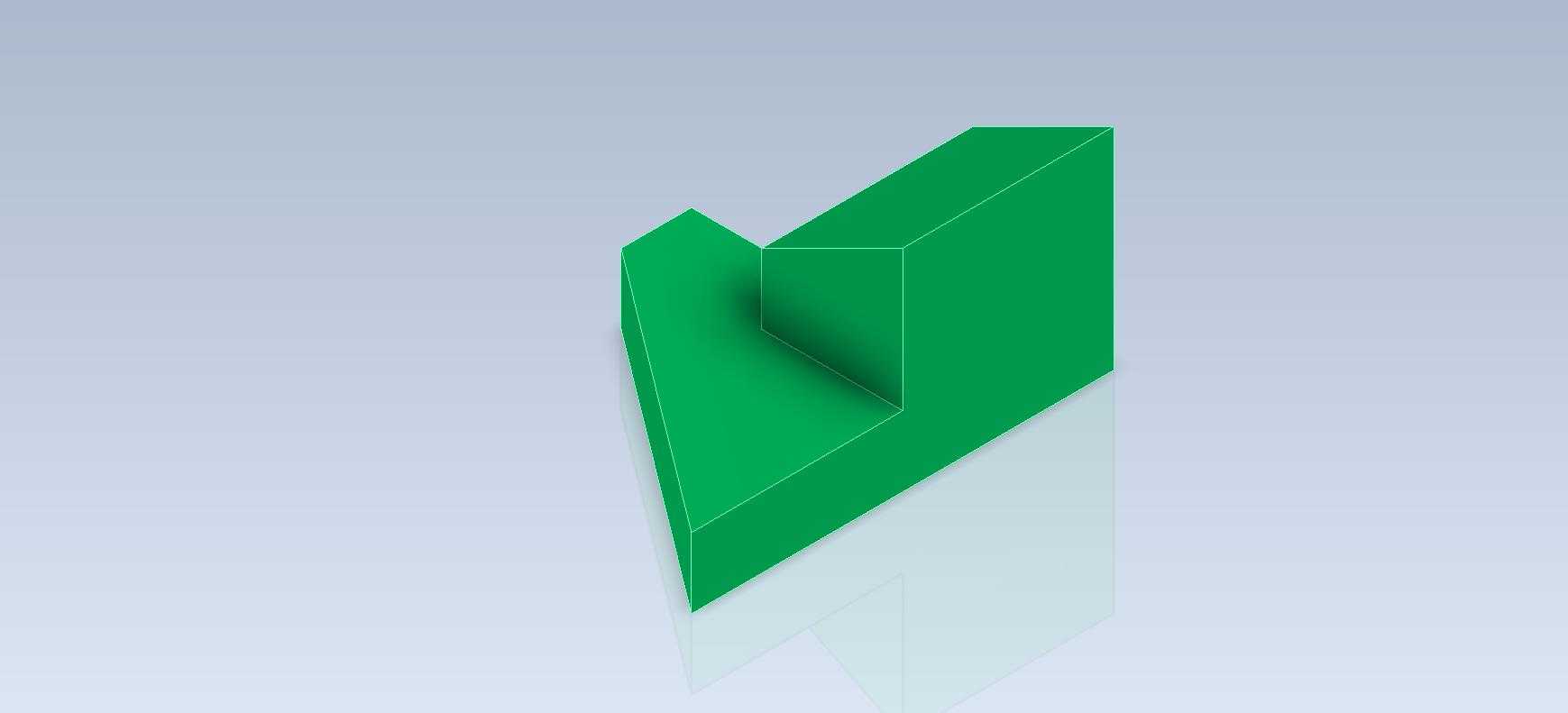

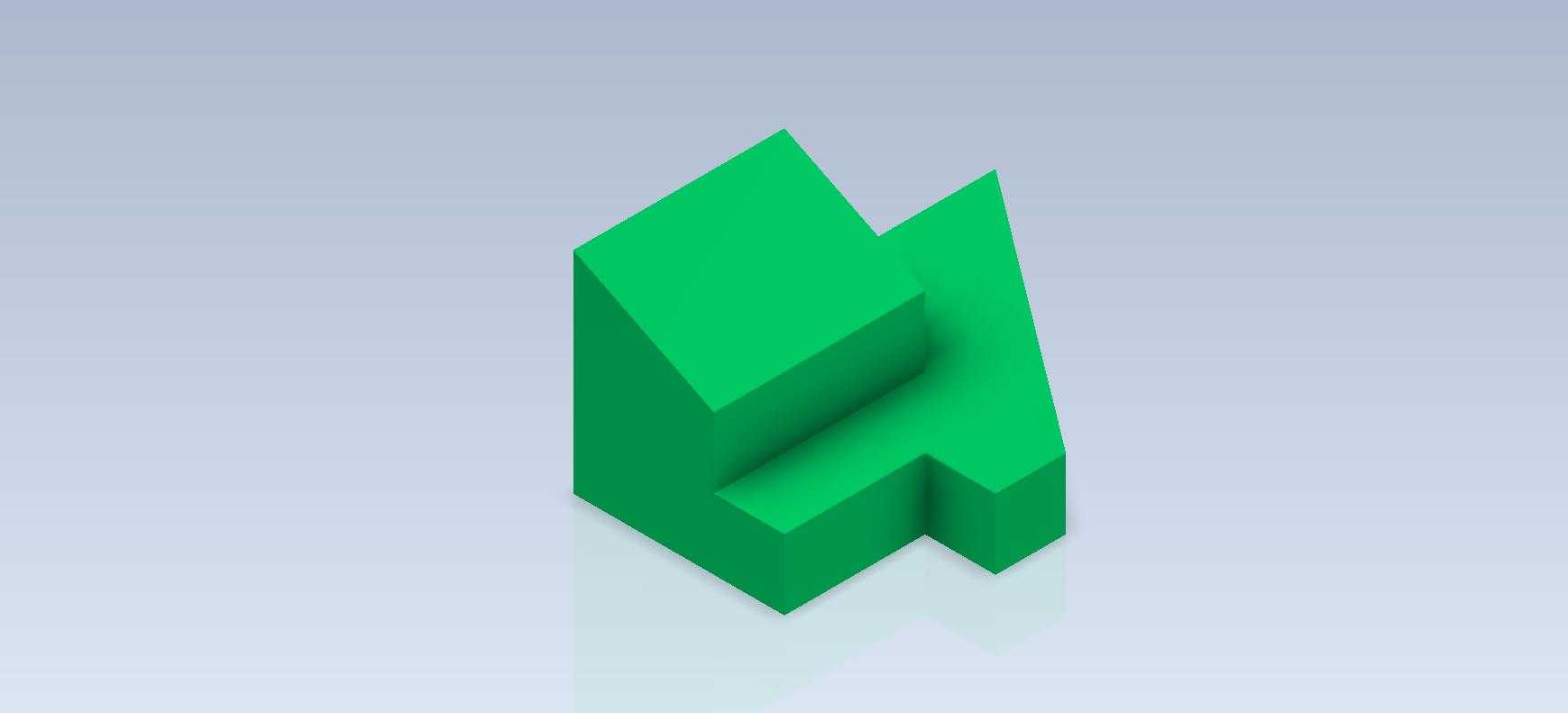

　　在机械结构设计的入门训练体系中，这类异形组合实体的建模练习，是衔接基础草图绘制与复杂装配设计的关键过渡环节，很多刚接触三维建模的从业者，往往会跳过这类看似简单的几何组合练习，直接去做复杂的设备整机建模，最后在草图约束、特征叠加的环节频繁出错，反而拖慢了整体的学习进度。这类练习构件的核心应用场景，并非直接作为量产零件投入设备装配，而是作为三维建模技能训练的载体，帮助学习者掌握拉伸、切除、布尔运算这些最基础也最核心的建模操作，理解实体特征之间的拓扑关系，建立从二维草图到三维实体的空间思维转换能力。从实际功能特性来看，这个构件由两个不同朝向的带缺口棱柱组合而成，两个实体部分存在明确的贴合面与错位结构，没有多余的曲面、倒角或者复杂工艺特征，

　　所有的轮廓都是由直线段构成的正交几何结构，刚好对应机械加工中最常见的铣削、刨削类平面加工特征，学习者在建模过程中，可以同步对应实际机加工的走刀逻辑，理解每一个特征在实际生产中对应的加工工序，而不是单纯为了建模而建模。做这个构件的建模时，首先要理清两个棱柱的空间位置关系，不能上来就随便选基准面开始画草图，很多新手容易犯的错误就是先画其中一个棱柱，再去凑另一个的位置，最后导致两个实体的贴合面出现间隙或者重叠，正确的思路应该是先确定整体的基准坐标系，把两个棱柱共有的贴合面作为定位基准，先画出公共部分的截面轮廓，再分别向两个方向拉伸生成对应的实体部分，最后再做缺口位置的切除特征，这样整个建模过程的特征树会非常清晰，后续如果要调整尺寸参数，

　　只需要修改对应草图的约束尺寸就可以，不会出现特征报错的情况。从外形尺寸与安装边界的角度来看，这类练习构件的尺寸没有固定的强制要求，通常会根据练习的难度设定成整数尺寸，方便学习者做草图约束的时候快速定位，整个构件的外轮廓是一个非对称的几何结构，三个轴向的最大轮廓尺寸要提前在草图阶段就做好规划，避免拉伸之后出现实体超出预期边界的情况，虽然它不需要实际安装到设备上，但建模过程中养成的边界规划习惯，会直接影响后续做实际零件设计时的尺寸把控能力，比如做机床夹具的定位块设计时，就需要精准控制每个凸台、缺口的位置尺寸，保证和工件的定位面完全贴合，不能有错位或者干涉，这和做这个练习时需要控制的几何关系逻辑是完全一致的。

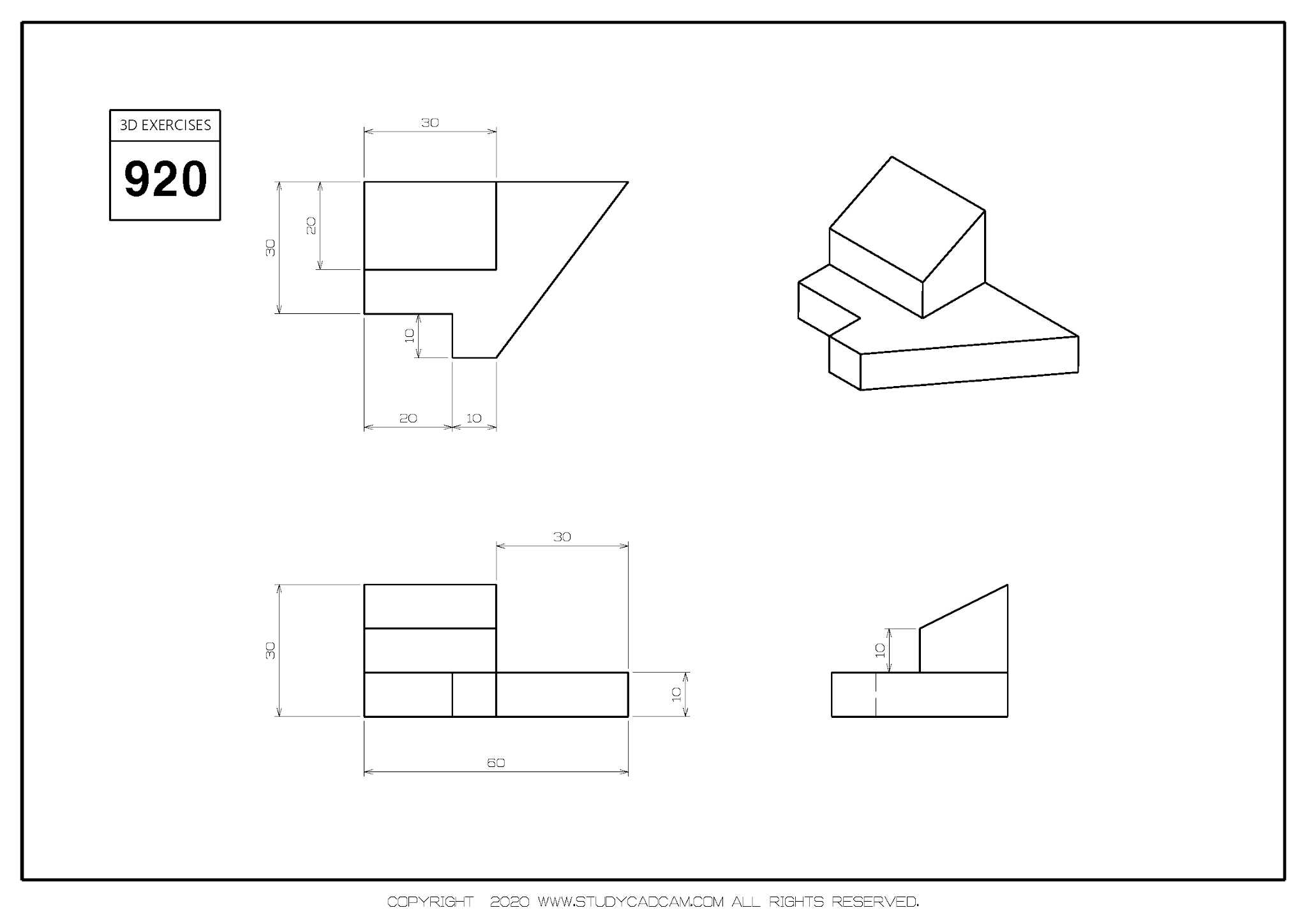

　　很多人觉得这类基础练习没有实际价值，其实恰恰相反，实际生产中很多机床的定位垫块、工装的支撑块，都是类似的正交组合块结构，只是根据实际的安装需求增加了安装孔、倒角这些工艺特征，核心的几何建模逻辑和这个练习构件是完全相通的，把这类基础结构的建模练熟，后续做实际的机床加工零件设计时，就能快速理清特征的构建顺序，不会在基础的特征操作上浪费时间。建模过程中还要注意草图的全约束，很多新手做练习的时候喜欢随便拖动轮廓，不做尺寸约束和几何约束，最后生成的实体看着形状对，实际上尺寸是游离状态，后续改参数的时候整个模型都会变形，这在实际设计工作中是绝对不允许的，实际零件的每一个尺寸都对应加工的公差要求，必须在建模阶段就把所有的轮廓完全约束，保证模型的尺寸精度。另外，这类组合块的建模练习，也能帮助学习者理解工程图的投影逻辑，当你能从各个视角准确判断实体的轮廓线位置，后续画实际零件的工程图时，就能快速识别出哪些线是可见轮廓，哪些是被遮挡的隐藏线，不会出现工程图视图标注错误的问题。在做特征切除的时候，要注意切除的深度和方向，这个构件的缺口是贯穿其中一个棱柱的部分结构，不能切到另一个组合的实体部分，这就需要在做切除特征的时候，准确选择切除的终止条件，对应实际加工中就是铣刀的进给深度要控制准确，不能过切伤到不需要加工的基面，这和实际机床加工的操作逻辑是完全对应的。
