异形卡扣式连接固定支架结构设计

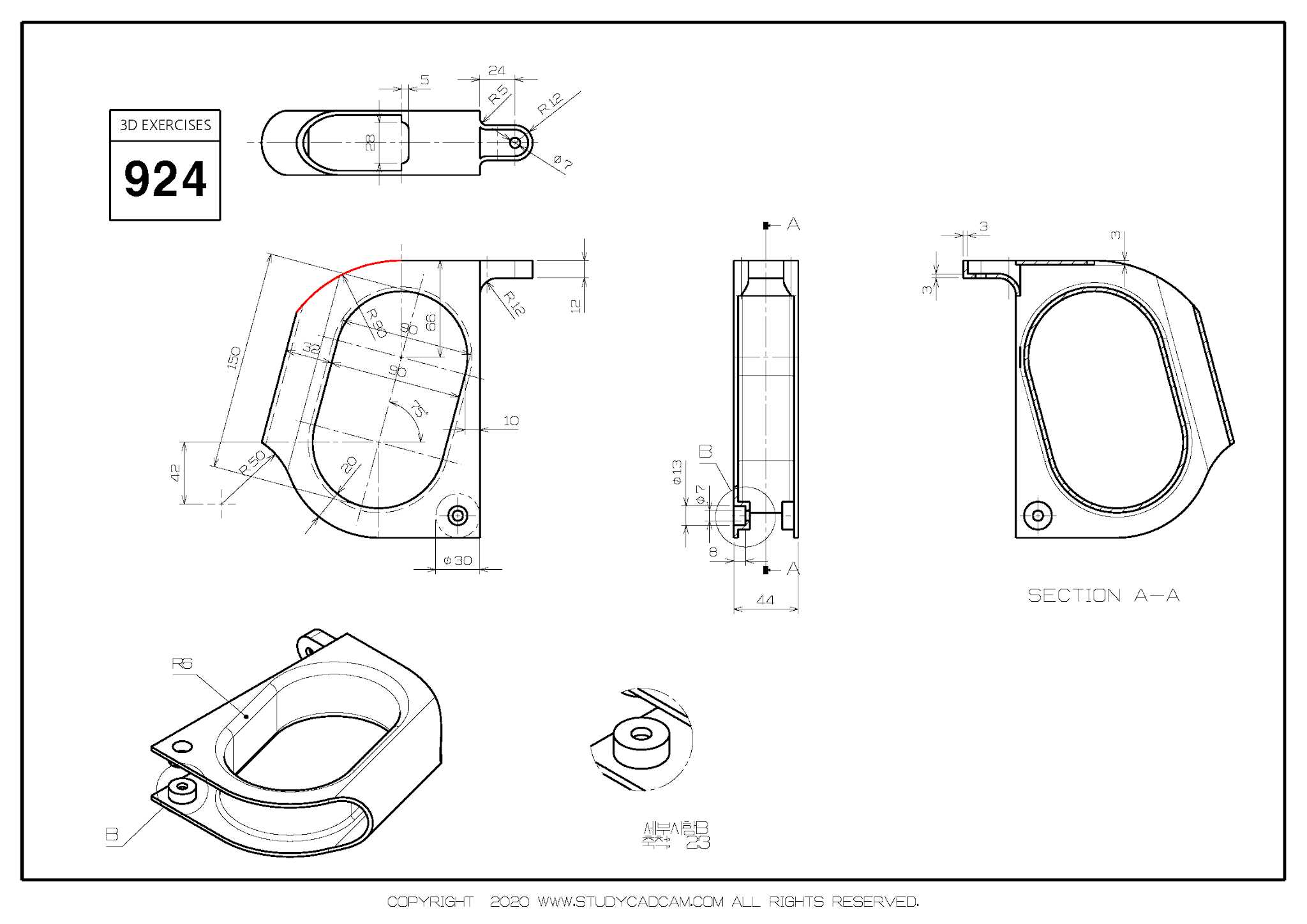

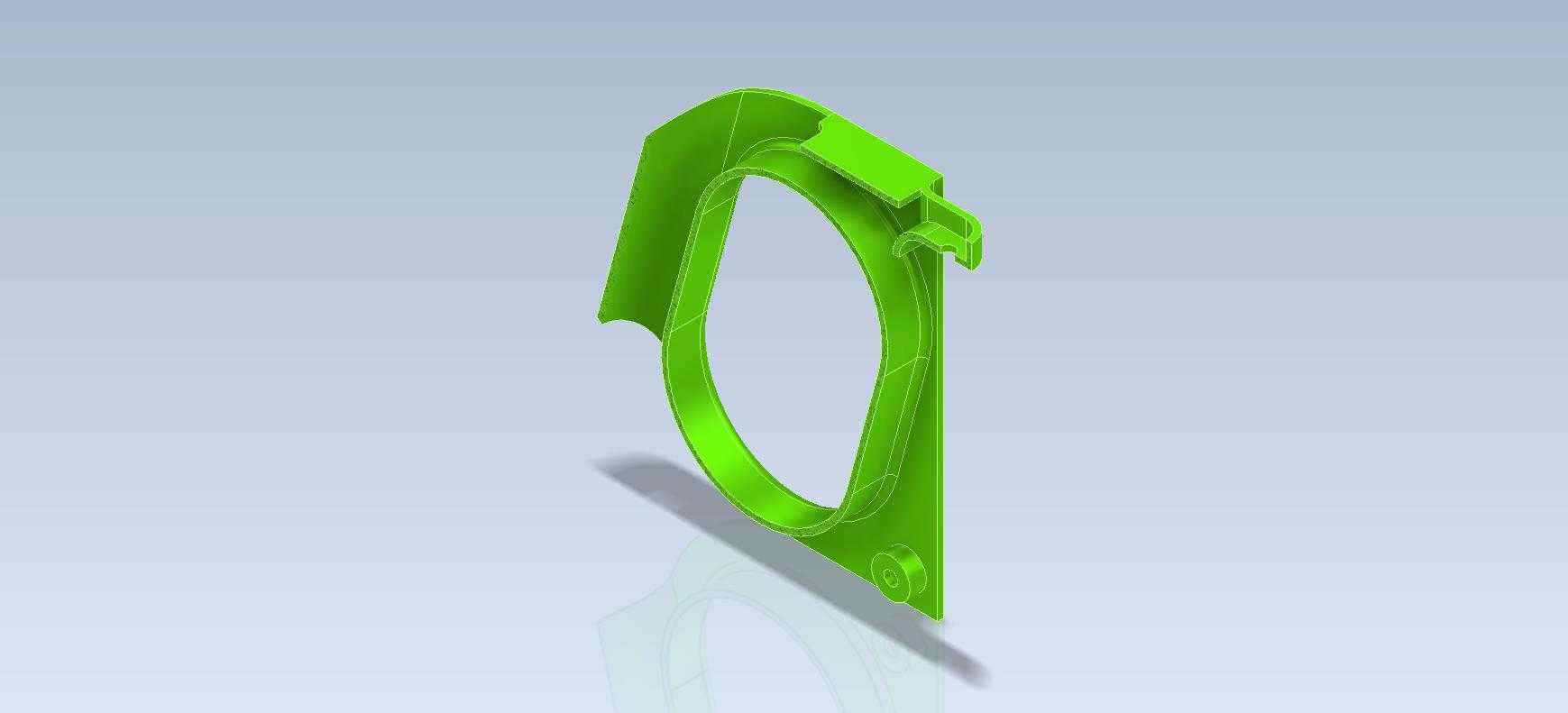

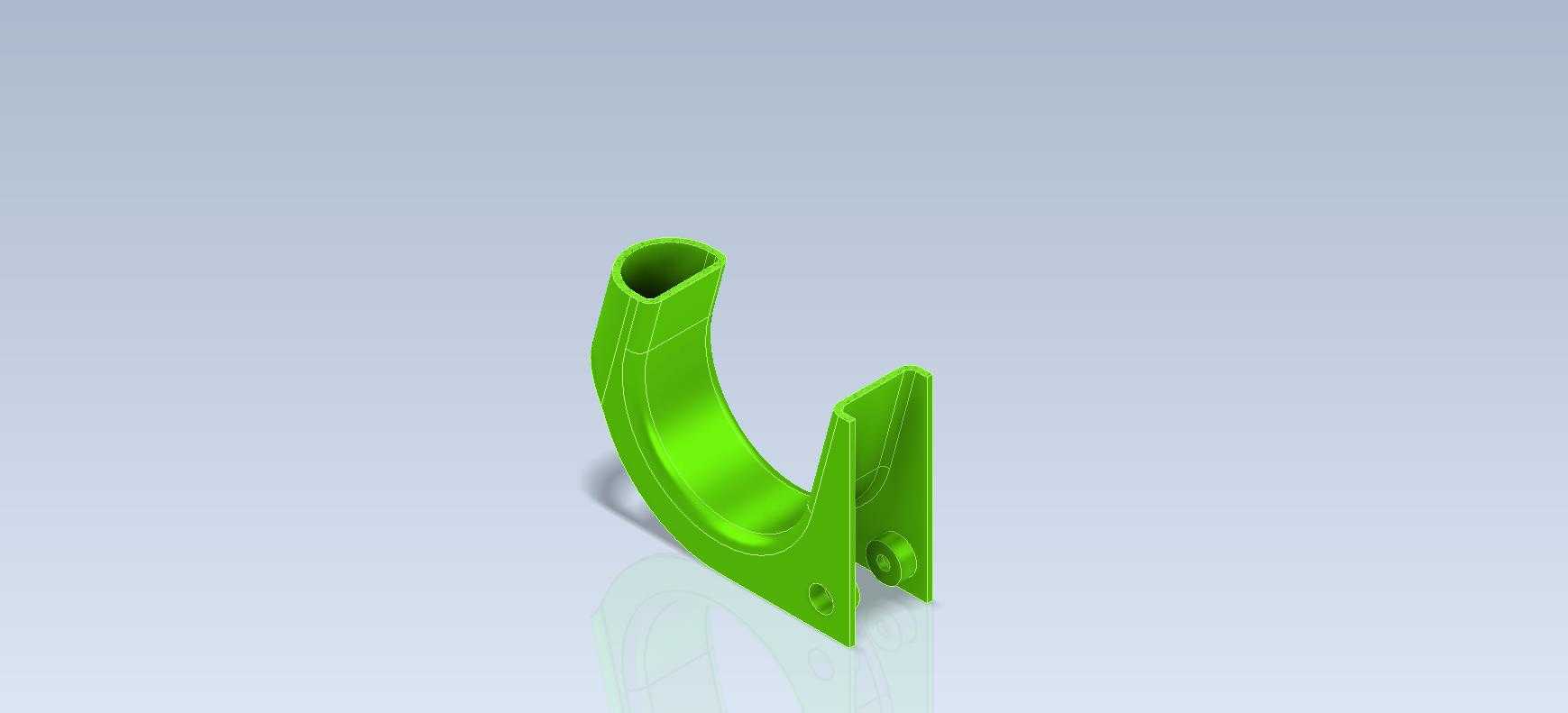

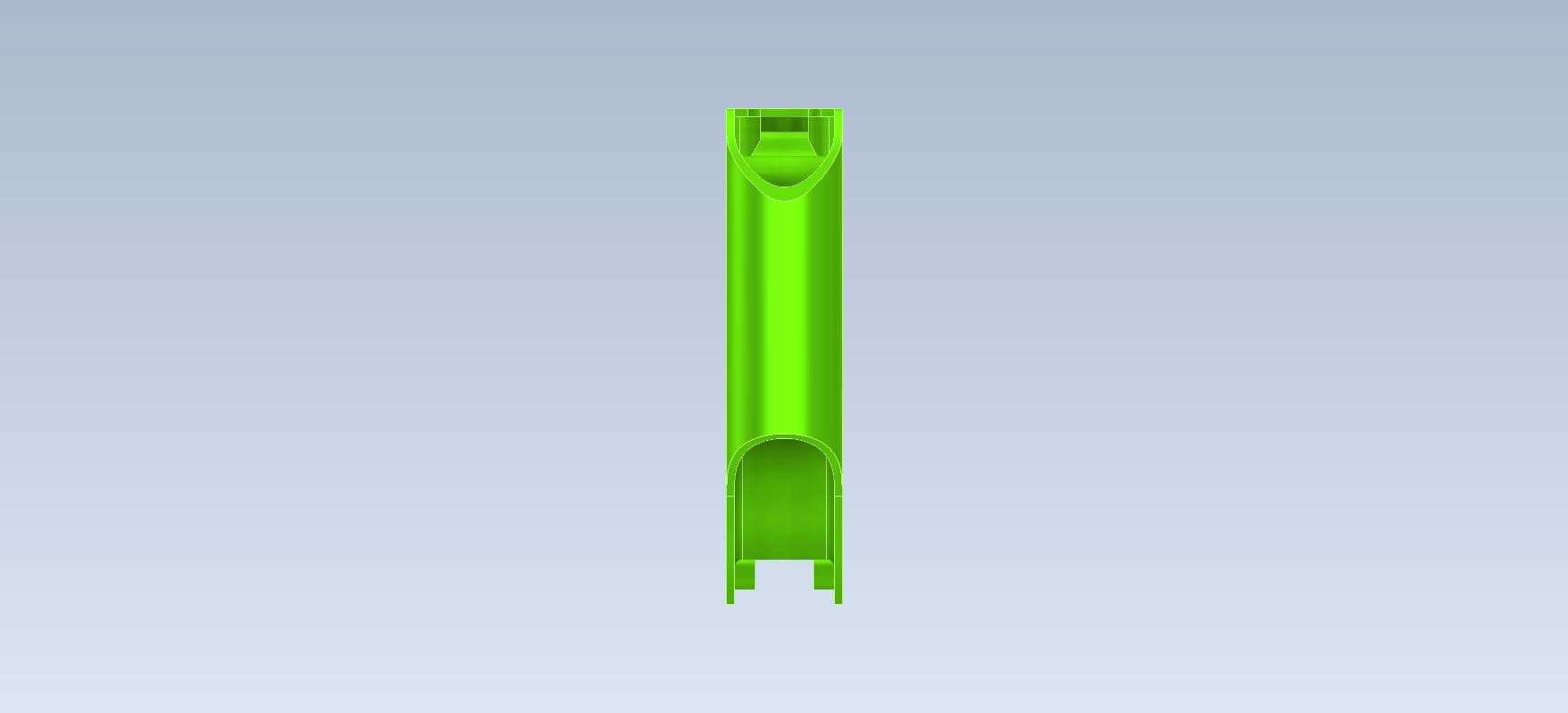

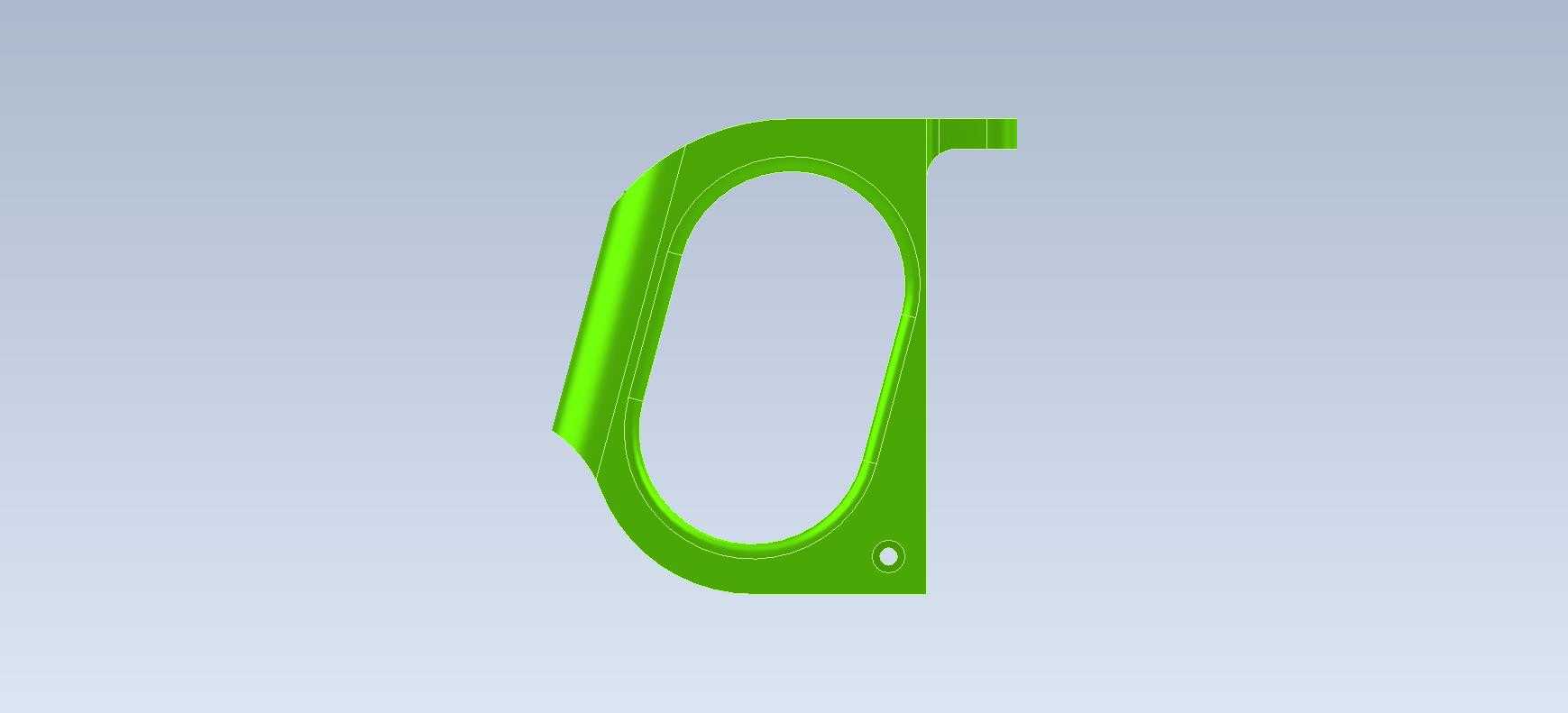

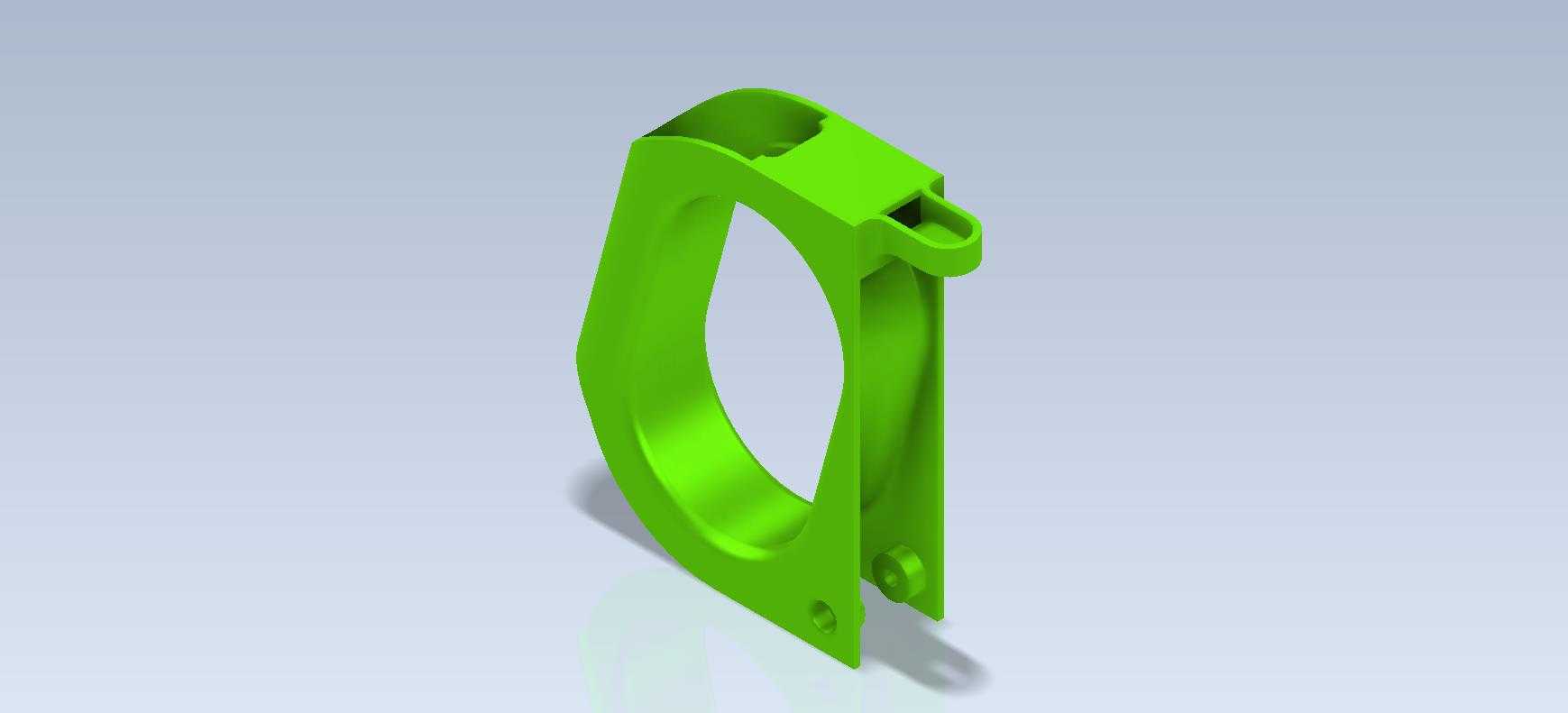

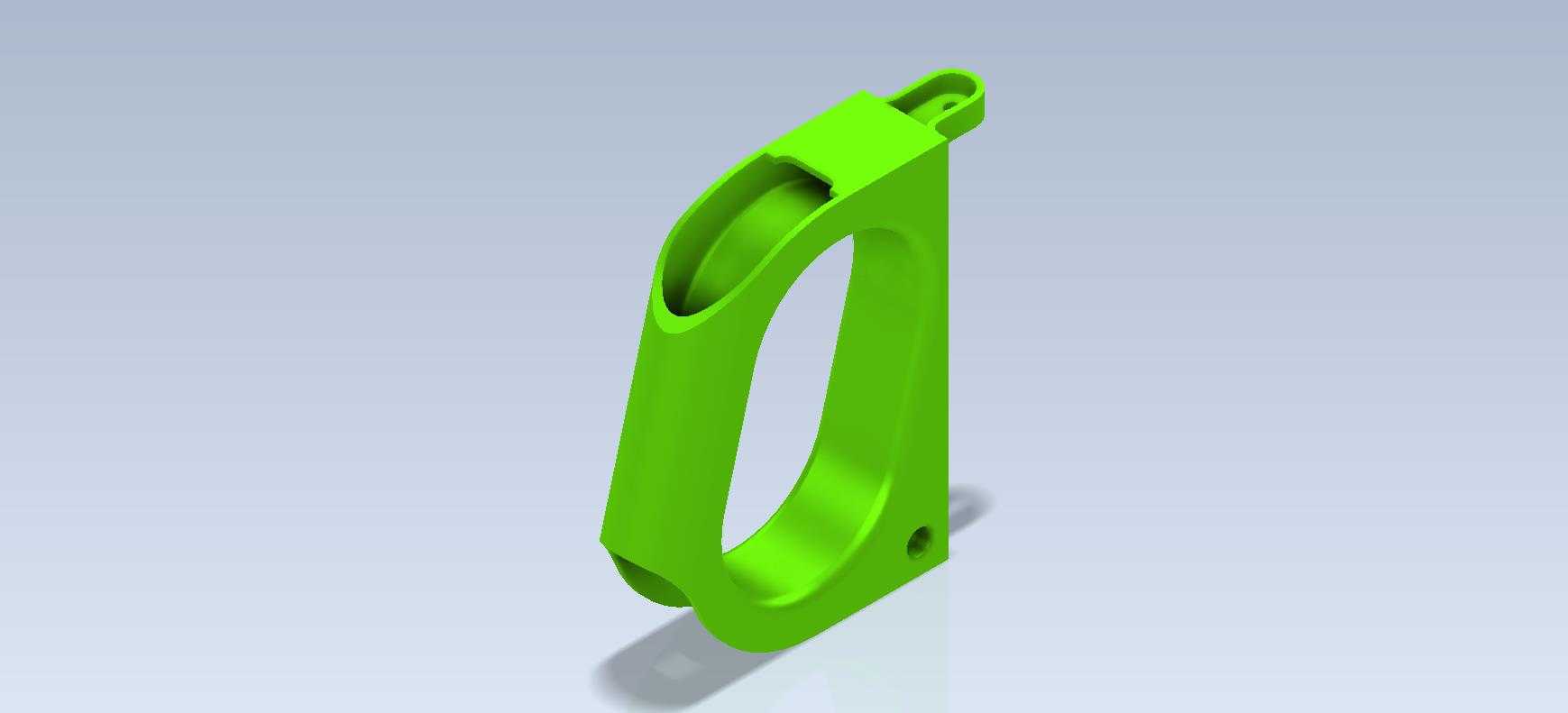

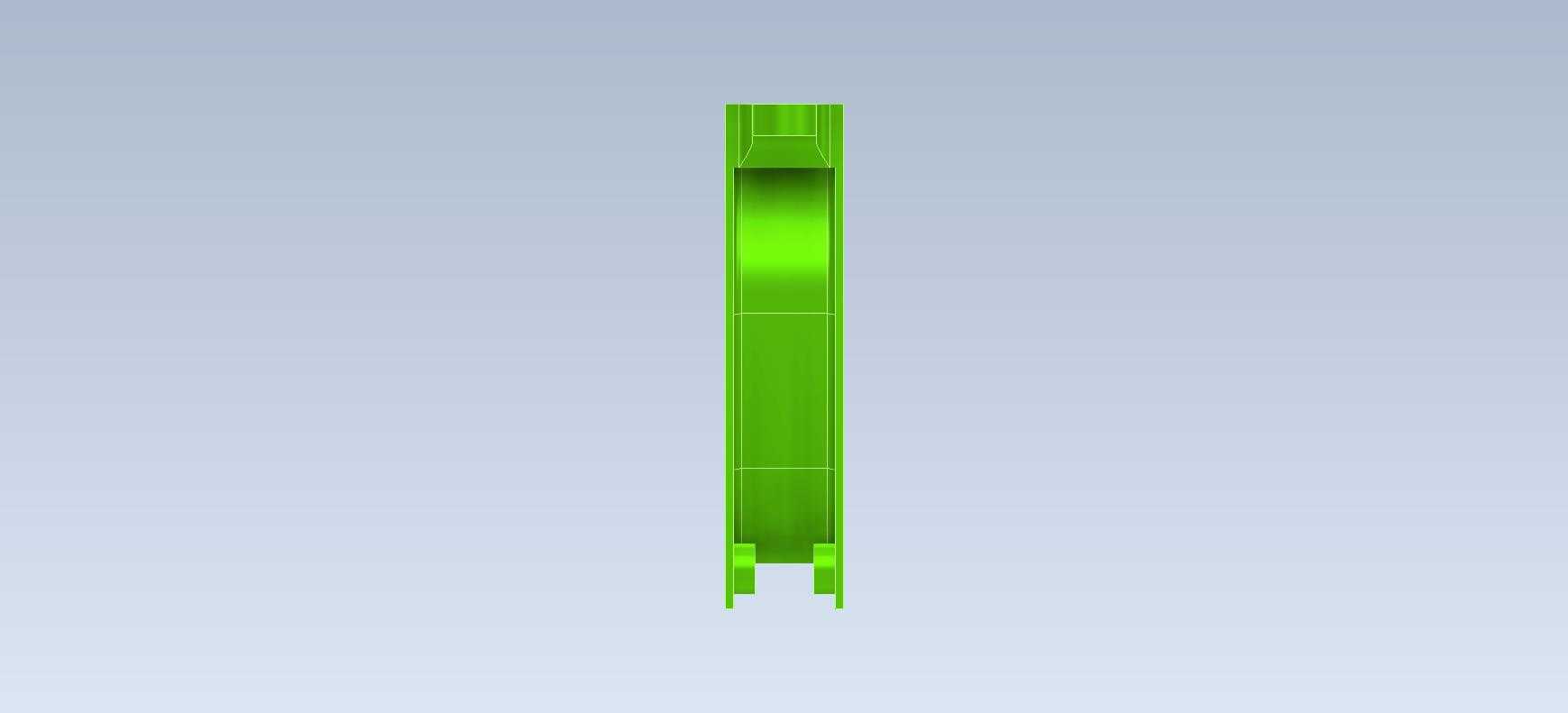

　　这类异形卡扣式连接支架，多应用在小型机电设备的内部走线固定、轻质外罩板的快拆连接场景，也常见于教学实训类的CAD建模练习案例中，用来训练从业者对不规则曲面、薄壁结构、卡扣配合特征的建模把控能力。从结构功能来看，该零件主体为单侧带弧形环抱面的薄壁支撑结构，弧形段的曲率设计匹配对应被固定件的外轮廓，能够实现与圆柱类、圆弧面构件的贴合限位，避免安装后出现径向窜动；另一侧延伸出的带安装孔的直板段，是整个零件的安装基准面，两个同轴的小孔用于穿设螺钉或者定位销，将支架整体固定在设备的安装基板上，孔位的同轴度公差需要控制在0.1mm以内，避免安装时出现螺钉卡滞、定位偏移的问题。顶部的卡扣特征是整个零件的核心功能结构，

　　卡扣的悬臂厚度根据常用的工程塑料（如ABS、PA6）的弹性模量设计，预留了0.2-0.3mm的装配过盈量，既能够保证卡接后有足够的锁紧力，不会在设备运行的振动工况下松脱，又能控制装配时的按压力度在15-20N区间，方便人工徒手完成拆装，不需要额外借助工具。在设计思路上，整个零件采用等壁厚设计，主体壁厚均匀控制在2.5mm，避免注塑成型时出现缩痕、填充不均的缺陷，所有的棱边都做了R0.5-R1mm的圆角过渡，一方面是消除应力集中点，提升零件的抗疲劳强度，尤其是卡扣悬臂的根部位置，圆角过渡能够大幅降低反复拆装时的断裂风险，另一方面也能避免锐边划伤装配人员的手部。弧形环抱面与直板段之间的过渡区域做了局部的加强筋结构，筋厚1.5mm，

　　高度与主体壁厚齐平，用来抵消薄壁结构在受力时的侧向变形，保证支架在承受被固定件的重量时不会出现弯折形变。从安装边界来看，零件整体的外轮廓包络尺寸控制在较小的区间，安装时直板段需要贴合的基准面平面度要求不低于0.2mm，卡扣的卡接方向与直板安装面呈垂直角度，装配时需要先将弧形面贴合被固定构件，再对准安装孔位锁紧螺钉，最后将卡扣压入对应的卡槽内完成固定，拆卸时只需要按压卡扣的解锁端即可松开连接，不需要完全拆除安装螺钉，大幅提升了设备后期维护的拆装效率。这类结构在实际选型应用时，需要根据被固定件的实际重量调整壁厚和卡扣的过盈量，如果用于金属材质的3D打印加工，需要适当增加卡扣悬臂的厚度，避免金属材料弹性不足导致卡扣断裂；如果用于注塑量产，

　　还需要在直板的安装孔位置设计沉头结构，保证螺钉锁紧后头部不高出零件表面，避免与周边其他构件产生干涉。在建模过程中，这类零件需要重点关注曲面的连续性，弧形段与直板段的相切过渡要保证G1连续，避免出现曲面棱线，影响后续的模具分型或者3D打印的层纹效果；卡扣的解锁端做了斜角导向设计，装配时能够自动导正位置，降低对位难度。
