做小型精密钻孔设备的结构选型时,这类集成减速结构的无刷驱动单元是绕不开的选项,尤其是针对台式微孔钻、PCB板钻孔工位、小型五金件二次加工钻削单元这类对安装空间、输出扭矩有双重要求的场景,分体式的电机加联轴器加减速器的组合往往会因为同轴度误差、装配累积公差带来高速运转下的振纹问题,而集成式的结构从设计端就把电机转子、减速齿轮组、输出轴的同轴度公差控制在微米级,能有效降低钻削过程中因为传动间隙带来的孔位超差、钻头崩损问题。
从实际应用场景来看,这类驱动单元常被用在桌面级数控钻床的主轴驱动、自动化产线上的小件钻孔工位、首饰加工的精密微孔钻设备上,区别于普通的开环步进驱动,无刷电机本身的转速区间更宽,配合减速结构的扭矩放大作用,既能满足小直径钻头高速切削的线速度要求,也能在钻削硬度稍高的铜合金、铝合金薄壁件时提供足够的进给力,不会出现普通高速电机带载就丢转、闷车的问题。

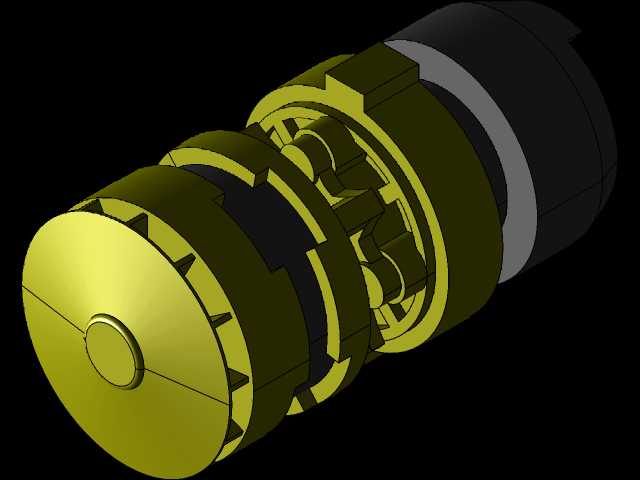

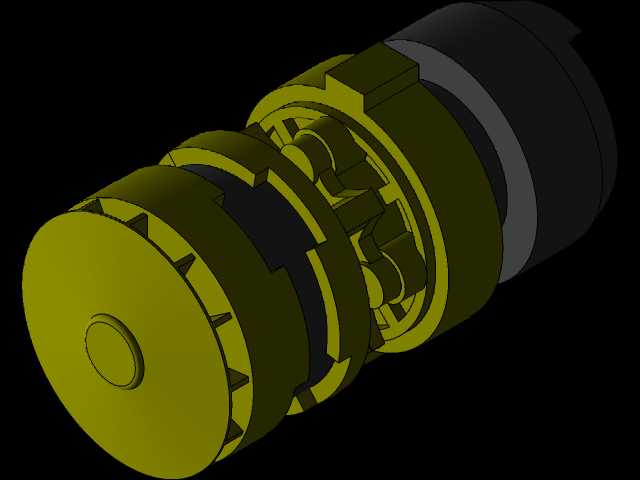

拆解其结构设计逻辑就能发现,整个驱动单元采用同轴直连的布局,无刷电机的定子部分直接和减速箱的壳体做一体化定位,省去了额外的连接法兰和联轴器结构,电机输出端直接驱动行星减速组的太阳轮,行星架直接和输出轴做一体式加工,整个传动链没有多余的连接环节,既压缩了整体的轴向尺寸,也减少了传动过程中的功率损耗。减速部分采用的是行星齿轮传动结构,相比平行轴减速结构,同轴布局的行星减速能在相同减速比下做到更小的径向尺寸,同时多行星轮均载的设计能让输出扭矩更平稳,钻削过程中不会出现单齿轮传动的周期性振动,对于孔径精度要求在0.02mm以内的微孔加工场景,这种平稳性直接决定了成孔的圆度和孔壁粗糙度。
在安装边界的设计上,整个单元的外壳采用阶梯式圆柱结构,靠近输出端的壳体做了定位轴颈设计,安装时可以直接和设备的主轴安装孔做间隙配合定位,不需要额外做同轴度校准,壳体上预留的安装止口能直接和设备的安装面板贴合,轴向定位尺寸公差控制在0.01mm以内,能保证输出钻夹头的端面跳动满足精密钻削的要求。输出轴端采用标准的轴伸设计,能直接适配市面上通用的ER钻夹头、微型钻夹头,不需要额外做轴的二次加工,替换原有设备驱动时的适配成本很低。
从功能特性上看,无刷电机本身的无碳刷结构避免了碳刷磨损带来的维护问题,连续运转寿命比有刷钻孔电机高出数倍,适合自动化产线上的长时间连续作业场景;集成的减速结构把电机的高转速低扭矩输出转化为钻孔需要的低转速高扭矩输出,在0.5-3mm直径的高速钢钻头加工场景下,能始终保持稳定的切削线速度,不会因为进刀量的微小变化出现转速骤降的问题。整个单元的内部齿轮采用润滑脂终身润滑设计,装配完成后做密封处理,日常使用不需要额外加注润滑油,也不会出现润滑油渗漏污染加工工件的问题,对于电子类产品的PCB钻孔场景来说,这一点尤为重要,能避免油污造成的电路板报废问题。
在做三维建模的时候,这类集成组件的建模重点要放在各个配合面的公差匹配上,尤其是电机定子和减速箱壳体的配合面、行星轮和内齿圈的啮合间隙、输出轴的轴承定位台阶尺寸,这些尺寸直接决定了装配完成后的运转精度,建模时不能只做外观的曲面拟合,要把内部的传动结构、轴承安装位、密封槽位置都按照实际装配关系做出来,才能在后续做设备整体装配仿真的时候,准确检查出安装干涉、同轴度超差的问题,避免实际加工装配时出现零件装不上、运转卡滞的问题。另外在做设备整体布局的时候,要注意给驱动单元的尾部预留出电机驱动线的走线空间,同时要考虑减速箱壳体的散热空间,虽然无刷电机和行星减速的发热不大,但长时间满负载钻削时壳体温度会升到四十到五十度,周边不要布置对温度敏感的电子元器件,避免高温带来的元器件性能漂移问题。
- 上一篇:航模用外转子无刷动力电机结构设计
- 下一篇:MT4108外转子无刷电机定子转子结构
- 全部评论(0)
- 模板大小: 1.09 MB
- 售价:5金币
- 下载次数: 8
- 系统要求: STEP / IGES,SOLIDWORKS
- 软件分类: 电动机
