基极发电机配套机架钣金结构设计

　　该结构件为基极发电机配套的承载安装机架，整体采用折弯钣金拼焊成型工艺，在发电设备配套场景中，主要承担内部发电核心组件的定位承载、外部防护以及现场安装对接的功能，是整套基极发电设备的基础支撑载体。从实际应用场景来看，这类机架多应用于分布式小型发电单元的集成装配环节，需要适配内部定子、转子组件、整流模块以及接线排的安装点位，同时要兼顾现场安装时与地基固定、周边管线排布的对接需求，避免出现装配干涉、后期维护操作空间不足的问题。

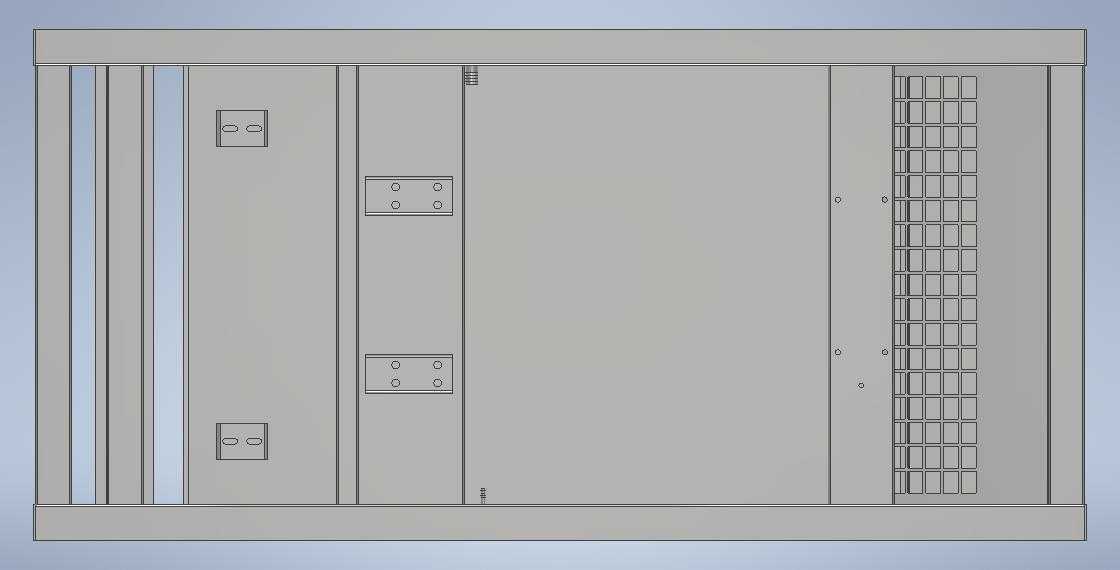

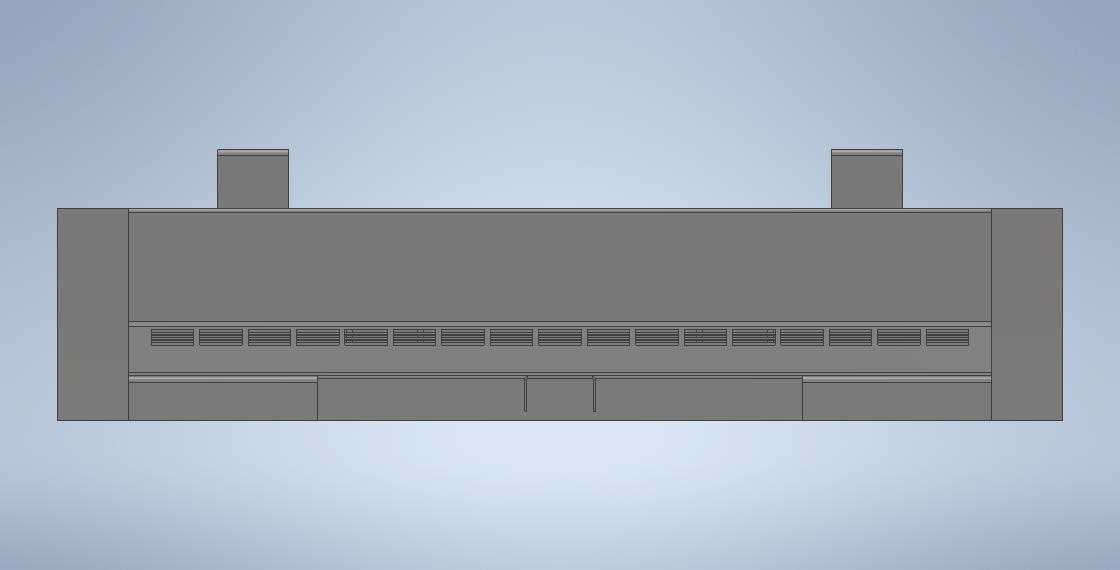

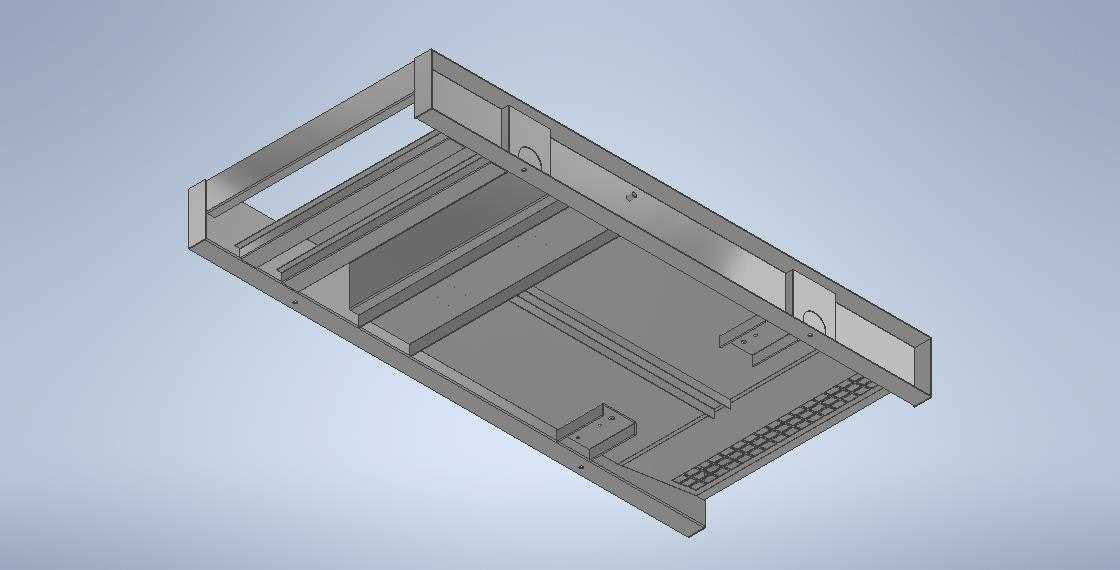

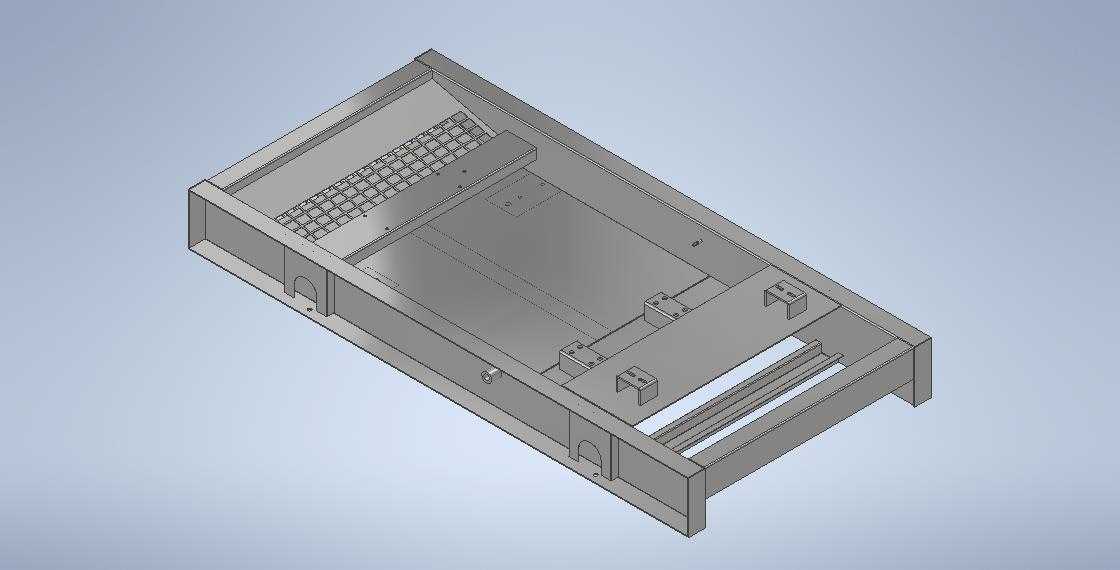

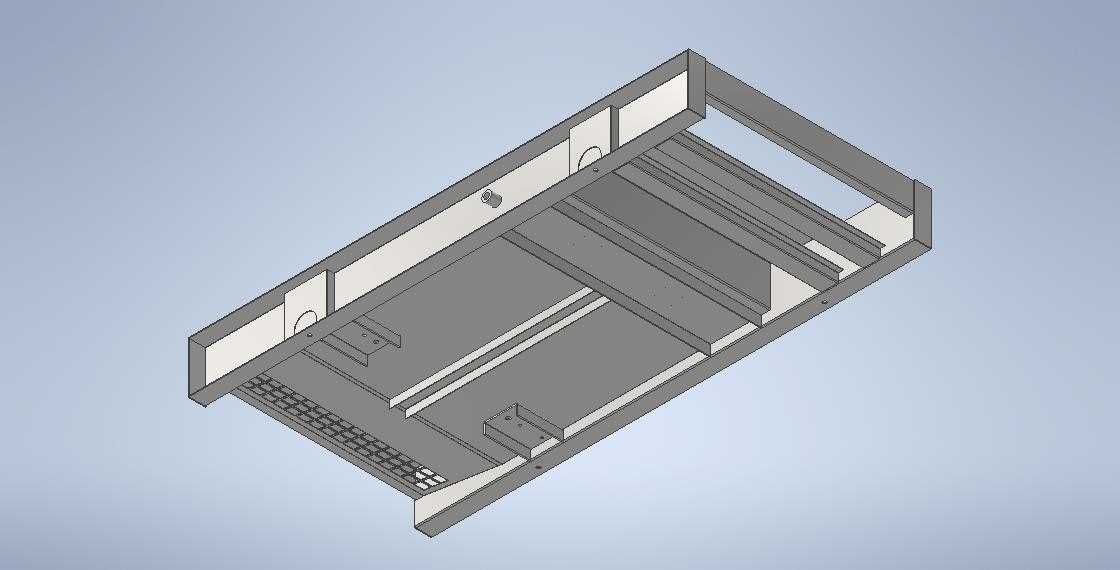

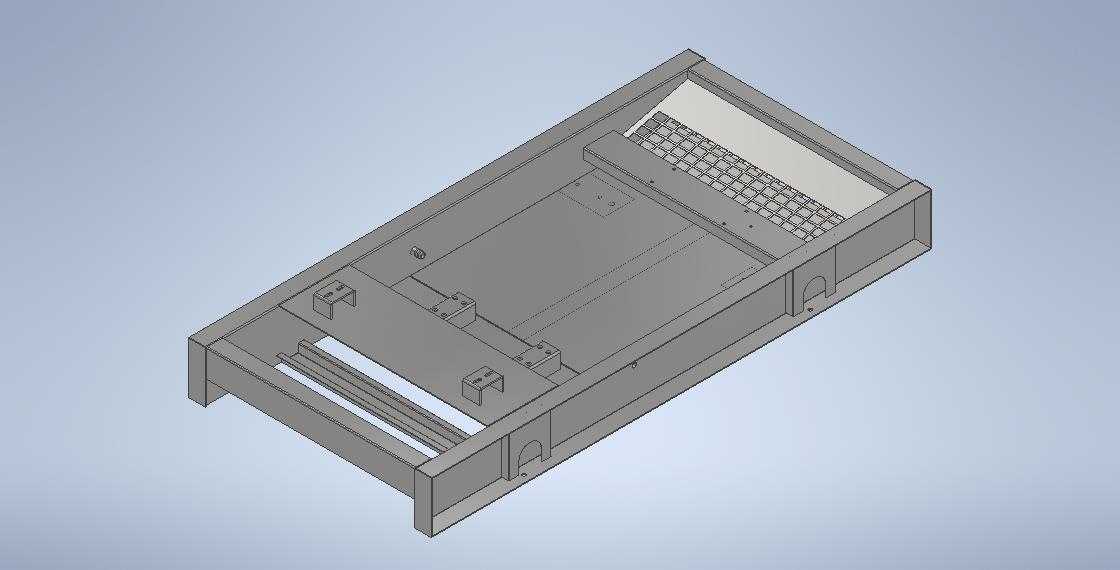

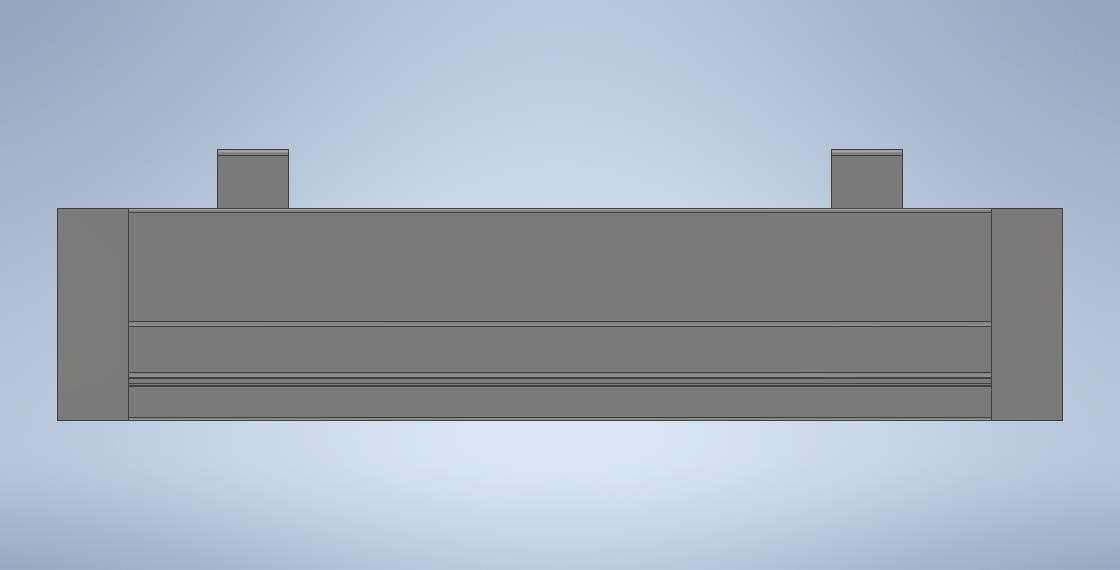

　　从功能特性层面看，该机架采用敞口式槽型结构设计，两侧折弯形成的立边作为主要承载梁，底部预留的多组安装凸台，分别对应发电核心组件的固定孔位，每个凸台都做了沉台设计，既可以保证螺栓安装后端面不突出，避免与滑动部件产生刮擦，也能提升局部的结构强度，减少长期运行震动带来的连接松动。机架内侧预留的长条型导轨安装位，可适配内部抽拉式维护组件的滑动需求，日常检修时不需要完全拆解整机外壳，就能将核心模块沿导轨抽出，大幅降低现场维护的操作难度。机架一端预留的格栅状通风区域，对应发电组件的散热风道走向，可保证运行过程中内部热量顺利排出，避免局部积热导致的元器件性能衰减。

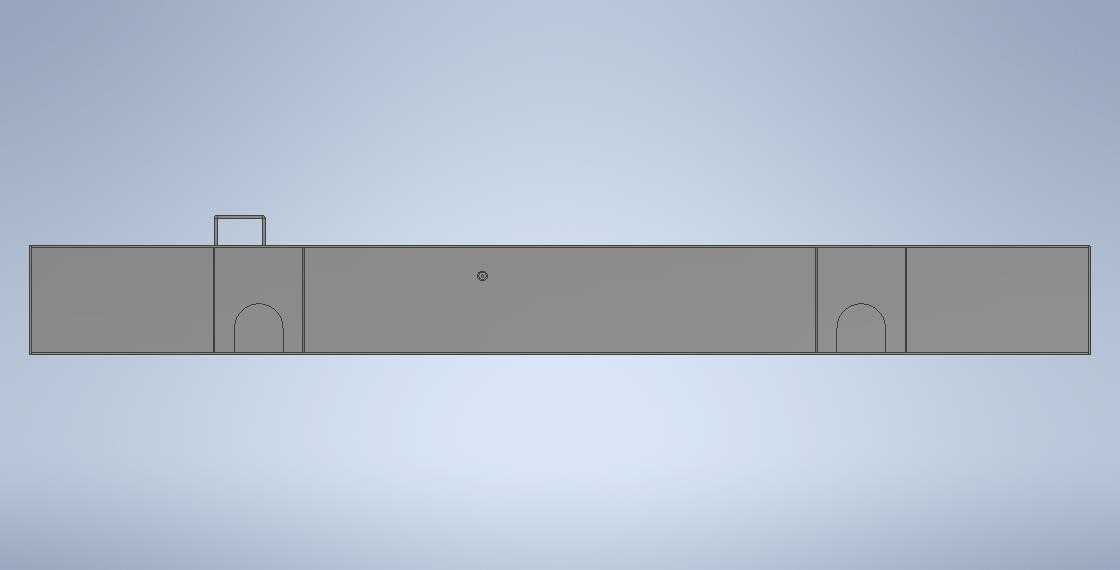

　　设计思路上，整个结构优先考虑加工工艺性，所有折弯边的圆角半径都匹配常规钣金折弯刀具的参数，不需要定制特殊刀具就能完成加工，所有焊接位置都预留了足够的焊接操作空间，避免出现内角无法施焊导致的结构强度不足问题。结构受力层面，通过有限元受力校核，两侧立边的折弯高度、板材厚度经过参数优化，在满足整体承载重量要求的前提下，尽可能降低板材用量，控制整体自重。安装边界方面，机架整体的长宽尺寸严格匹配配套发电设备的安装舱位要求，底部的固定孔位间距符合通用工业设备安装的地基孔位标准，不需要额外做转接板就能直接完成现场固定；机架的侧边预留的穿线孔位置，对应内部接线端子的排布高度，可避免线缆弯折半径过小导致的线芯损伤，同时孔位边缘做了翻边钝化处理，防止穿线时割破线缆绝缘层。

　　从装配适配性来看，机架上的每个安装点位都做了装配公差匹配，核心组件的安装孔位采用位置度公差约束，保证装配时不需要额外修配就能完成定位，减少现场装配的工作量。机架的外表面平整度经过工艺控制，可直接作为后续喷塑、喷漆处理的基底，不需要额外做大面积打磨找平。结构上的多处减重缺口，在不影响整体结构刚性的前提下，既降低了整体重量，也方便现场搬运时的吊装、抬持操作，缺口边缘都做了钝角处理，避免搬运过程中划伤操作人员。针对长期运行的震动工况，机架的拼接位置都设计了三角加强筋结构，可减少运行过程中的结构共振，降低震动带来的连接紧固件松动风险，提升整套设备的长期运行可靠性。
