机床用L型带孔支撑连接座结构

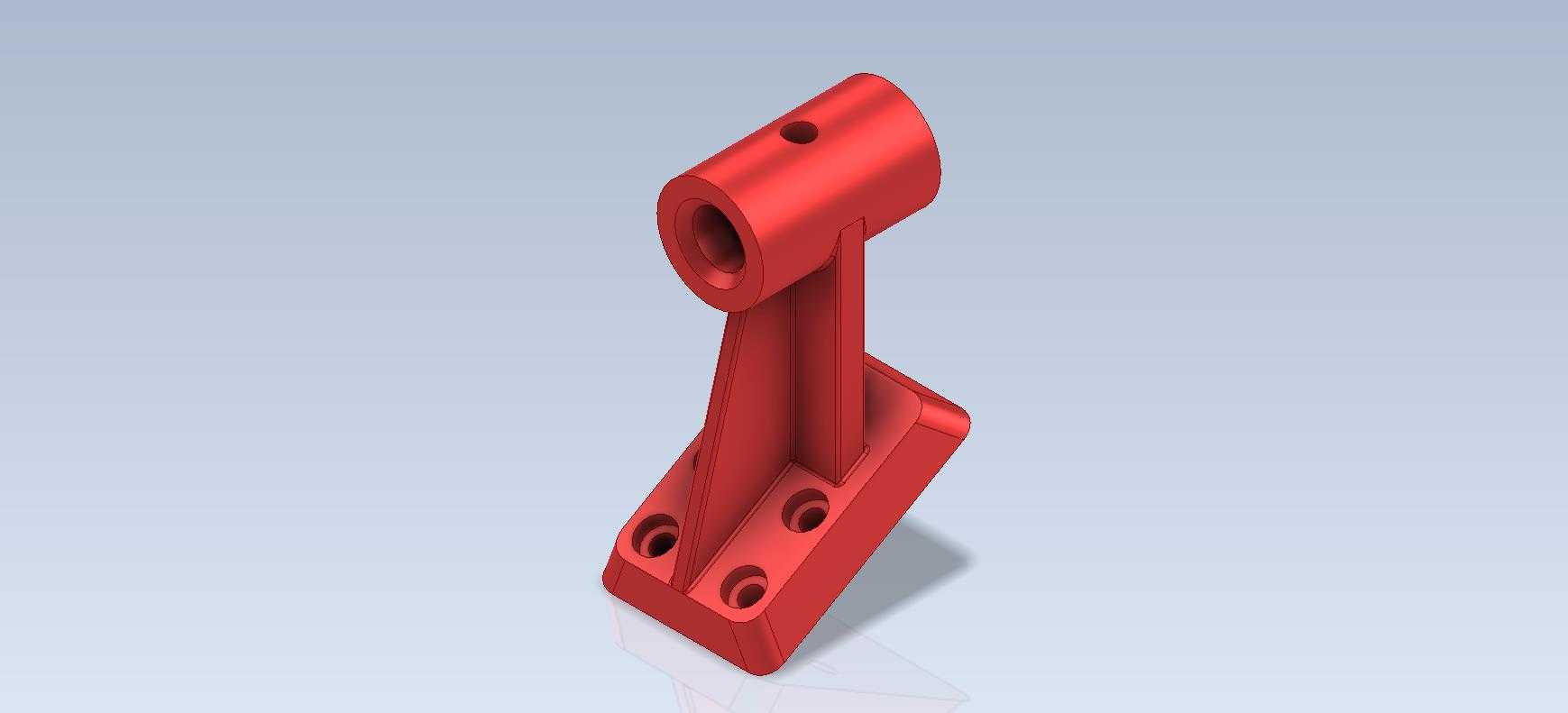

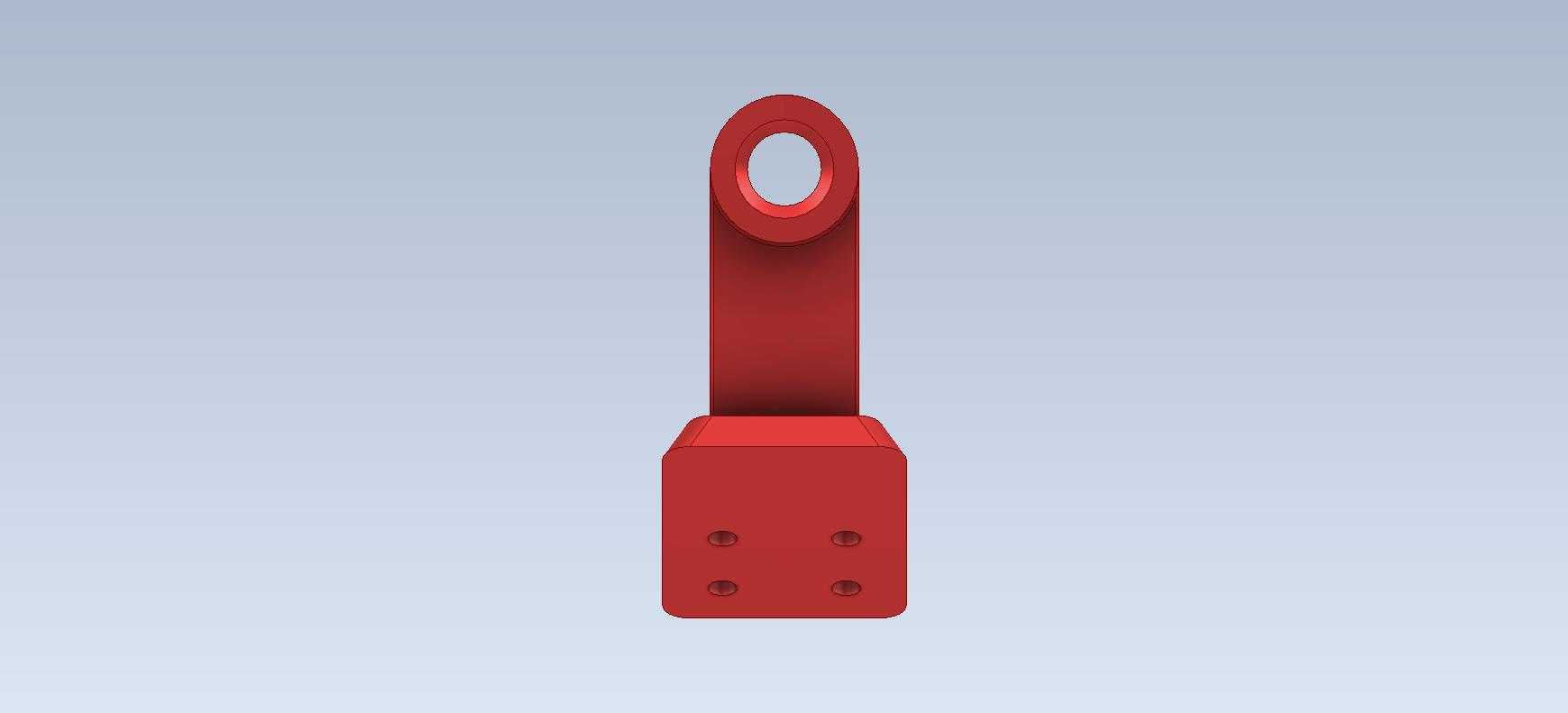

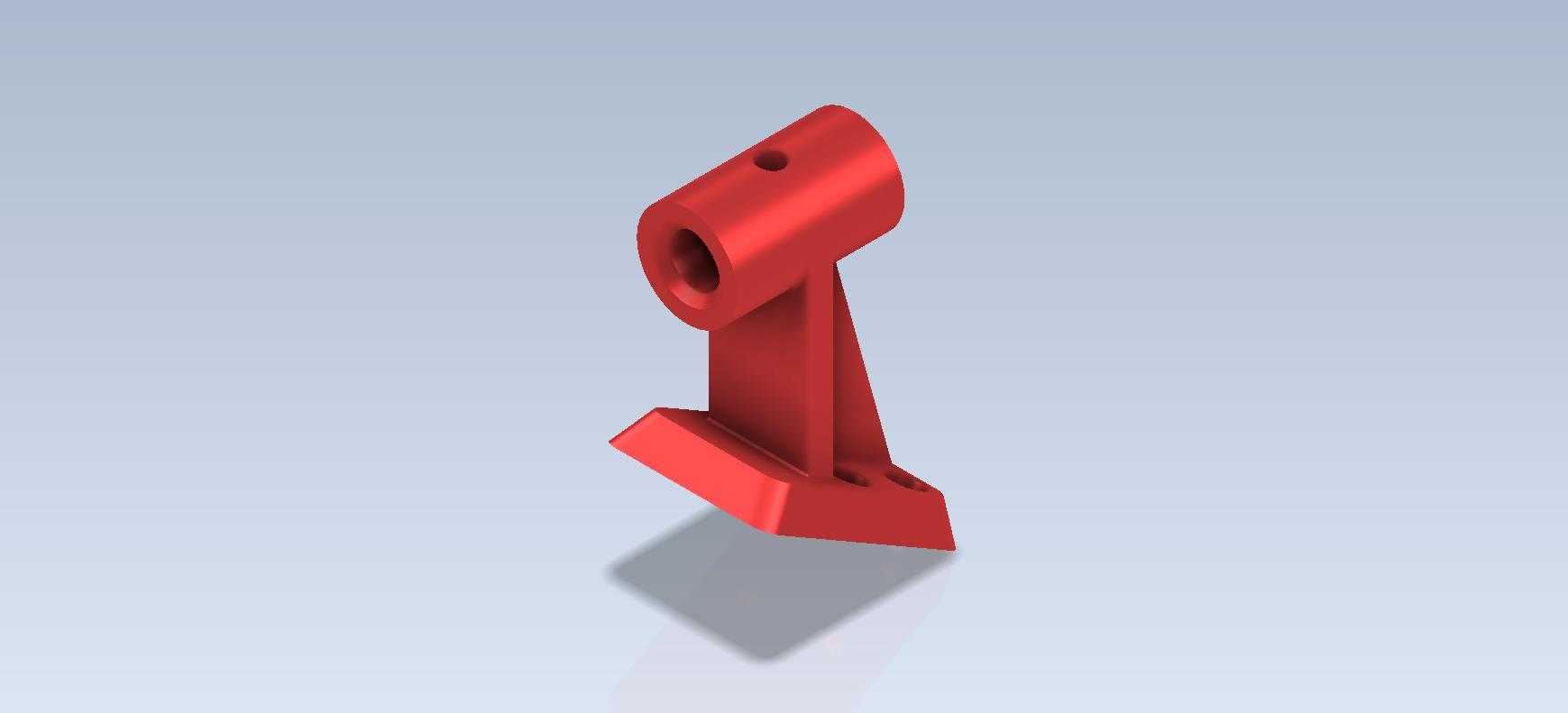

　　该支撑连接座属于机床辅助定位与支撑类结构件，主要应用在普通车床、CA系列卧式机床的进给机构旁侧，承担轴类检测元件、小型导向组件的承载固定功能，实际生产中常用来安装接近开关支架、润滑油管固定座或者小型行程触发挡块，避免细长杆件在机床往复进给过程中出现悬臂晃动，保障行程触发精度与管路排布稳定性。从结构功能来看，底部为矩形安装基座，基座上开设四个沉头安装孔，孔位间距匹配机床床身预设的T型槽标准间距，安装时可通过内六角螺栓直接锁紧在床身安装平面，沉孔设计能够让螺栓头完全沉入基座内部，不会突出安装面干涉周边运动部件，基座底面做了0.02mm平面度要求的精加工处理，安装后与床身贴合面无间隙，避免长期受载出现支撑偏移。

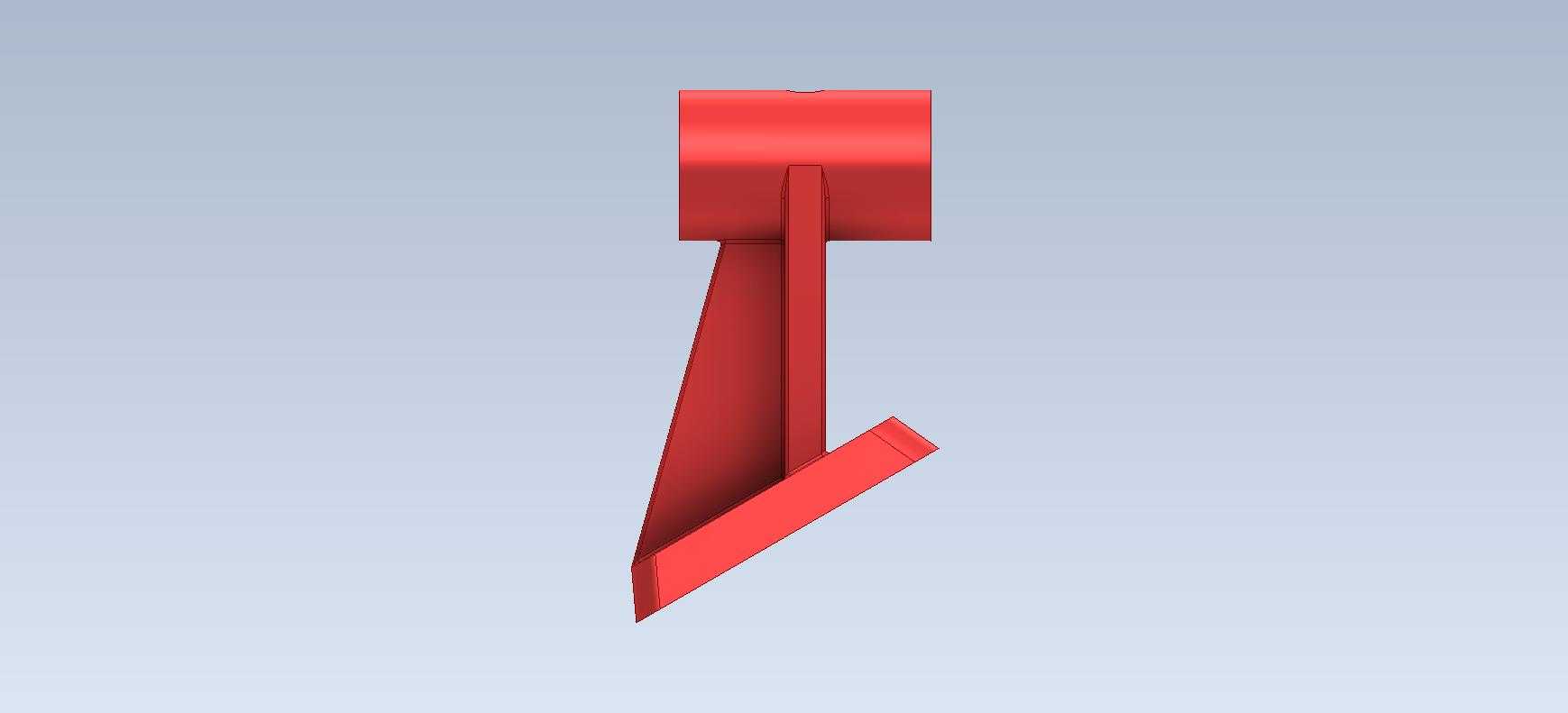

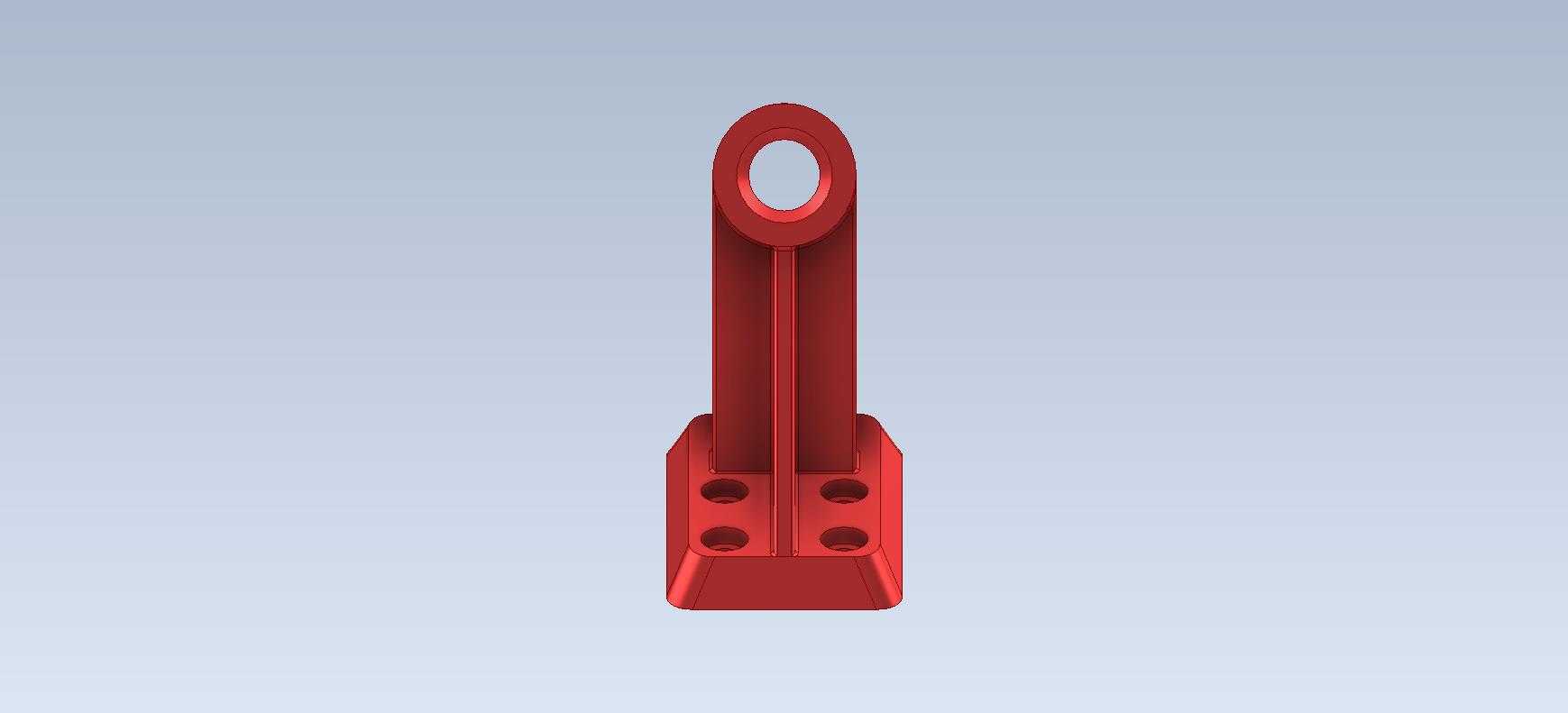

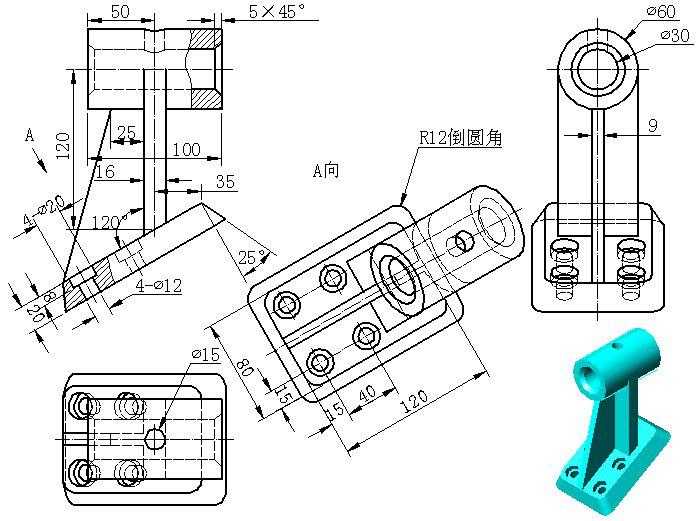

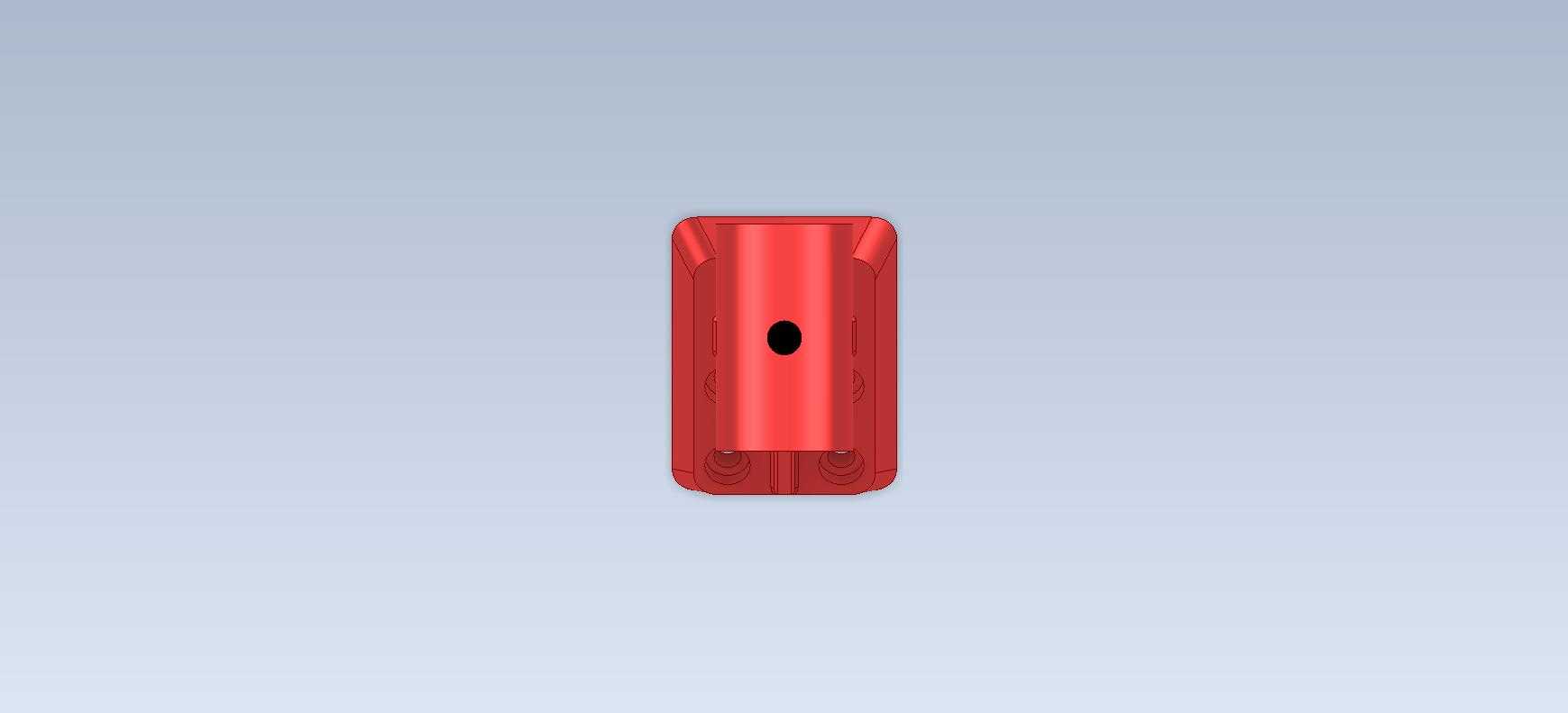

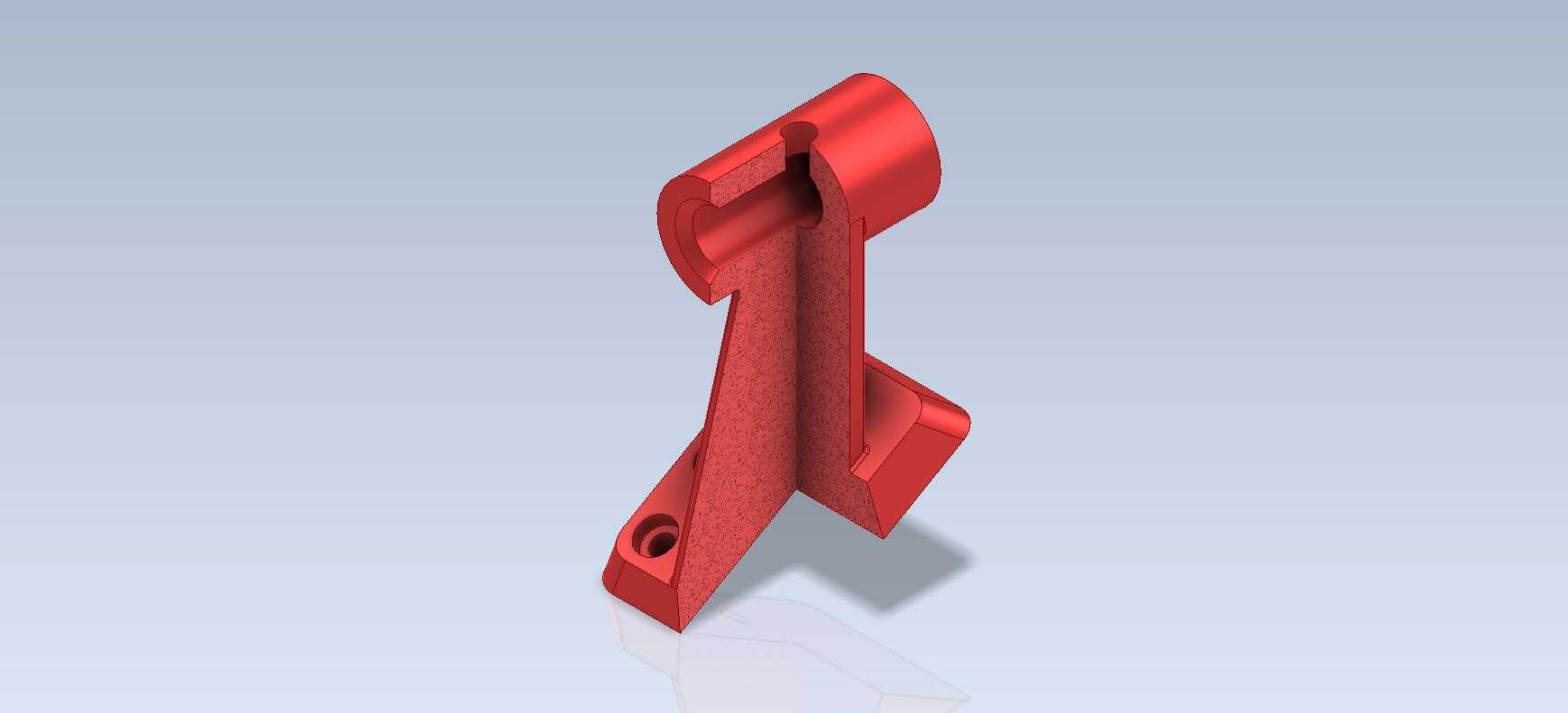

　　上部为带轴向通孔的圆柱筒结构，通孔内径适配常用的直径12mm导向光轴或者传感器安装杆，筒壁侧向开设一个螺纹顶丝孔，装入杆件后可通过顶丝锁紧，防止杆件轴向窜动或者周向转动，圆柱筒与底部基座之间通过斜向加强筋连接，筋板厚度根据支撑载荷计算设置为8mm，既能够满足侧向抗弯、抗扭强度要求，又不会过多增加零件整体重量，避免不必要的材料浪费。设计过程中优先考虑了机床内部的安装边界，整体高度控制在120mm以内，基座长宽尺寸为60mm*40mm，不会与床鞍的往复运动行程产生干涉，圆柱筒的中心轴线与基座安装面保持垂直，垂直度公差控制在0.01mm/100mm范围内，保障装入的导向杆件与机床运动方向的平行度要求。建模时先从基座草图开始绘制，

　　先确定四个安装孔的位置度，再向上拉伸生成主体支撑结构，斜筋部分采用放样特征保证与基座、圆柱筒的过渡圆角平滑，避免应力集中，所有棱边都做了R2的倒圆角处理，既可以去除加工毛刺，也能减少零件在机床油雾环境下的应力腐蚀开裂风险。实际使用场景中，这类支撑座不需要承受大吨位冲击载荷，主要承担静态支撑与小幅振动下的位置保持功能，因此材料选用常用的45号钢即可满足强度要求，表面做发黑处理提升防锈能力，适配机床车间多切削液、多油雾的工作环境。在结构细节上，圆柱筒的内孔粗糙度要求为Ra1.6，保障装入杆件时的配合顺畅，顶丝孔采用M6标准螺纹，适配通用的内六角顶丝，不需要定制特殊紧固件，后期维护更换十分方便。基座上的沉头孔深度设置为6mm，

　　适配M5内六角螺栓的头部高度，锁紧后螺栓头不会高出基座平面0.5mm以上，完全规避运动干涉风险。斜筋与圆柱筒、基座的连接处都做了R3的过渡圆角，避免铣加工时出现清根困难的问题，同时也能减少热处理过程中的应力集中，降低零件开裂概率。这类零件虽然结构简单，但属于机床装配中常用的辅助支撑类零件，建模时需要严格把控各安装尺寸的公差配合，尤其是安装孔的位置度、上下结构的垂直度，一旦尺寸偏差过大，安装后会导致上部承载的元件位置偏移，轻则触发行程开关信号不准，重则会与运动部件发生碰撞，造成设备故障。对于三维建模练习者而言，这类零件涵盖了拉伸、切除、打孔、圆角、筋特征等常用建模命令，能够很好地锻炼基础建模的尺寸把控能力，同时也能通过建模过程理解机械零件设计中安装边界、公差配合、工艺性等实际工程要点，避免建模只追求外形相似而忽略实际加工与装配的可行性。
