法兰式同心蝶阀工业管路控制构件

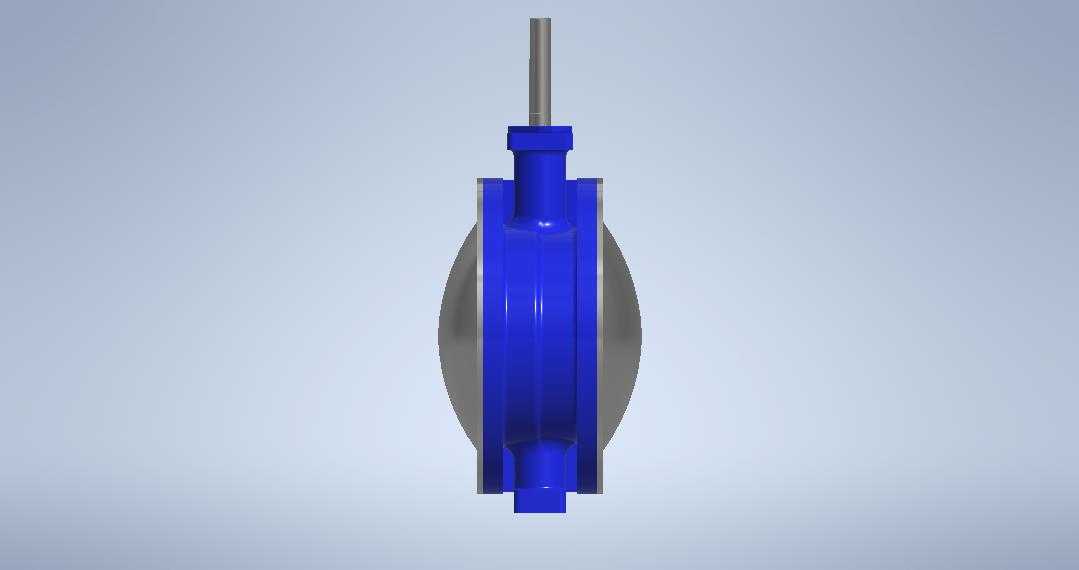

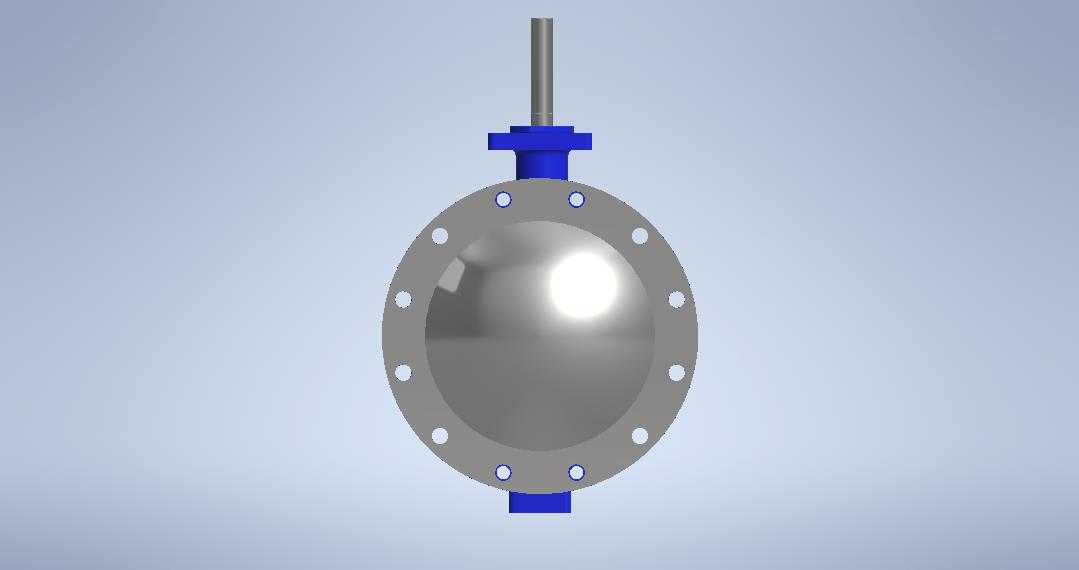

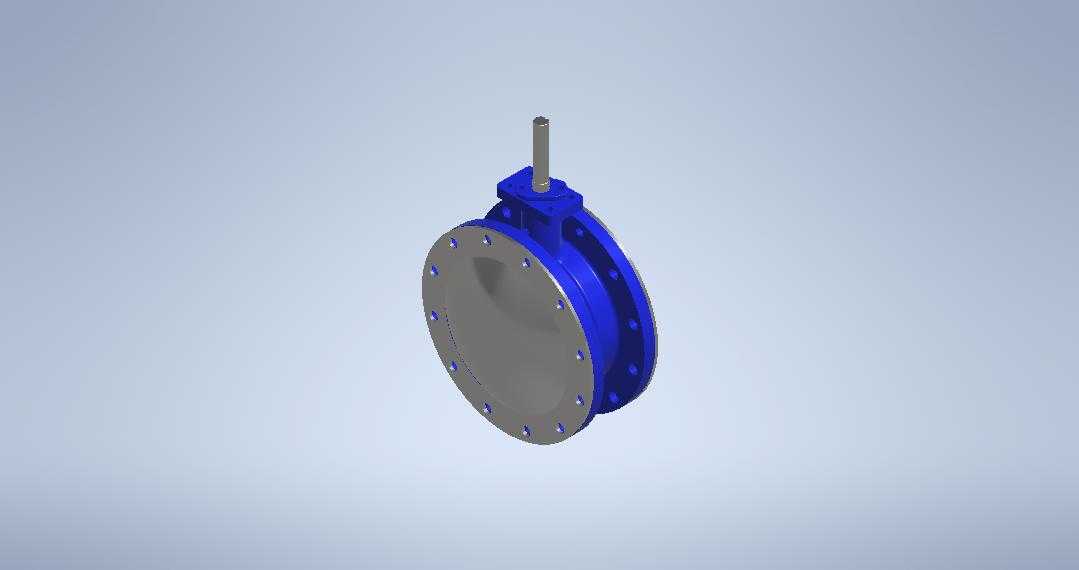

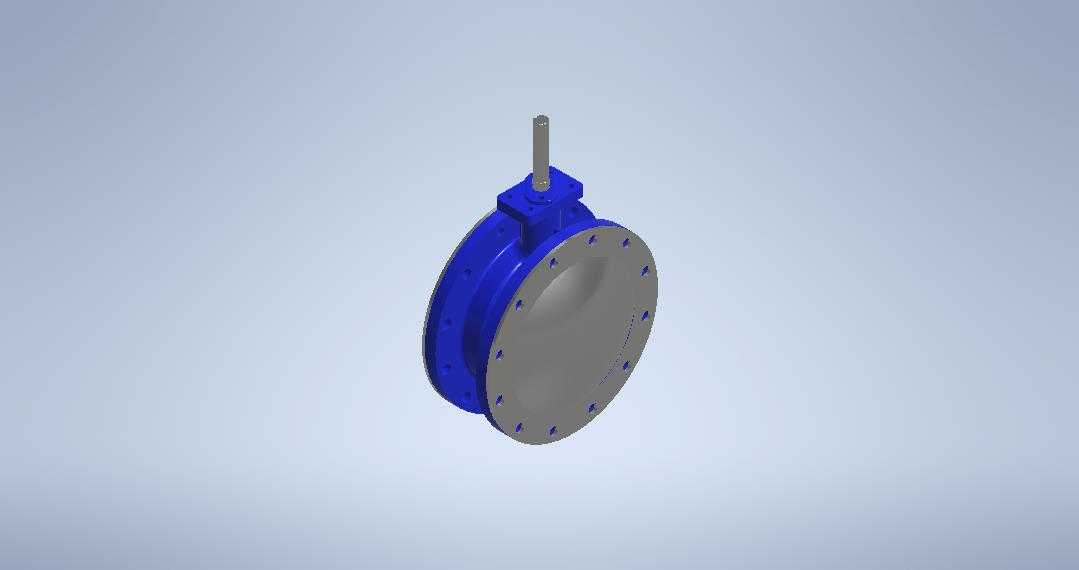

　　在市政给排水、化工流体输送、暖通空调循环水系统的管廊布设场景里，这类法兰式同心蝶阀是管路通断与流量调节的核心执行构件，日常承担着低压工况下介质截断、节流调节的实际作用，相比同口径闸阀、截止阀，它的结构长度更短，安装占用的轴向空间更小，尤其适合管廊排布紧凑、安装操作空间受限的管路节点。从结构设计逻辑来看，该蝶阀采用同心式结构设计，阀板的回转中心与阀体通道轴线、阀杆轴线完全重合，这种结构的核心优势是加工装配工艺性好，阀体密封面的同轴度容易保证，批量生产时的尺寸一致性更容易控制，同时阀板在启闭过程中绕固定轴回转，运动轨迹无偏心偏移，对密封面的摩擦损耗更小，能有效延长密封副的实际使用寿命。阀体采用双法兰连接结构，法兰端面的螺栓孔沿圆周均布，

　　安装时可直接与管路两端的配对法兰通过螺栓紧固，密封垫片夹持在两法兰端面之间，能适配PN6到PN16的常规低压管路压力等级，法兰的密封面采用突面形式，对中操作便捷，现场安装时不需要复杂的对中调整工装，普通管工即可完成装配作业。阀杆采用上装式伸出结构，顶部的方轴段可直接适配手动涡轮头、气动执行器、电动执行器等不同驱动装置，用户可根据现场的自动化控制需求灵活选配驱动形式，不需要对阀体本身做额外的结构修改，阀杆与阀体的配合部位设置有轴封结构，可避免管路内的流体介质沿阀杆间隙向外泄漏，满足常规工业管路的密封要求。从安装边界尺寸来看，该蝶阀的结构长度符合常规法兰蝶阀的尺寸系列，阀体的最大外轮廓直径与同压力等级的法兰外径匹配，

　　安装时不需要额外扩大管路的安装预留空间，阀杆顶部的驱动装置安装位距离法兰端面的高度尺寸经过优化，既保证了驱动装置的安装操作空间，也不会因为过高的驱动位导致管路顶部的净空要求过高，适配地下管廊、设备夹层等净空有限的安装场景。阀板的过流表面采用流线型圆弧过渡设计，在阀门全开状态下，阀板的迎流面阻力系数小，介质流经阀板时的压损更低，能有效降低管路输送过程中的动力损耗，在节流调节工况下，阀板的开度与流量的线性度更好，便于操作人员根据实际流量需求调整阀位，不会出现小开度下流量突变的问题。在实际选型应用中，这类同心蝶阀通常适配水、油品、弱腐蚀性气体等洁净介质的输送管路，不适用于含有大颗粒硬质杂质的介质工况，

　　避免杂质卡滞在阀板与密封面之间导致密封失效，日常维护时仅需要定期检查轴封部位的泄漏情况、紧固法兰连接螺栓，不需要对阀体内部做频繁拆解，运维成本远高于同口径的其他截断阀类。建模过程中对法兰螺栓孔的位置度、阀杆与阀板的配合公差、密封面的平面度都做了符合工程实际的参数还原，所有配合部位的间隙设置都符合实际机械装配的公差要求，可直接用于管路布设的干涉检查、安装模拟、运维培训的三维演示场景，也可作为同类型阀门产品改型设计的基础参考模型，帮助结构设计人员快速完成不同压力等级、不同通径规格的蝶阀系列化设计，减少重复建模的工作量。
