CA6140机床配套变径导料支撑装置

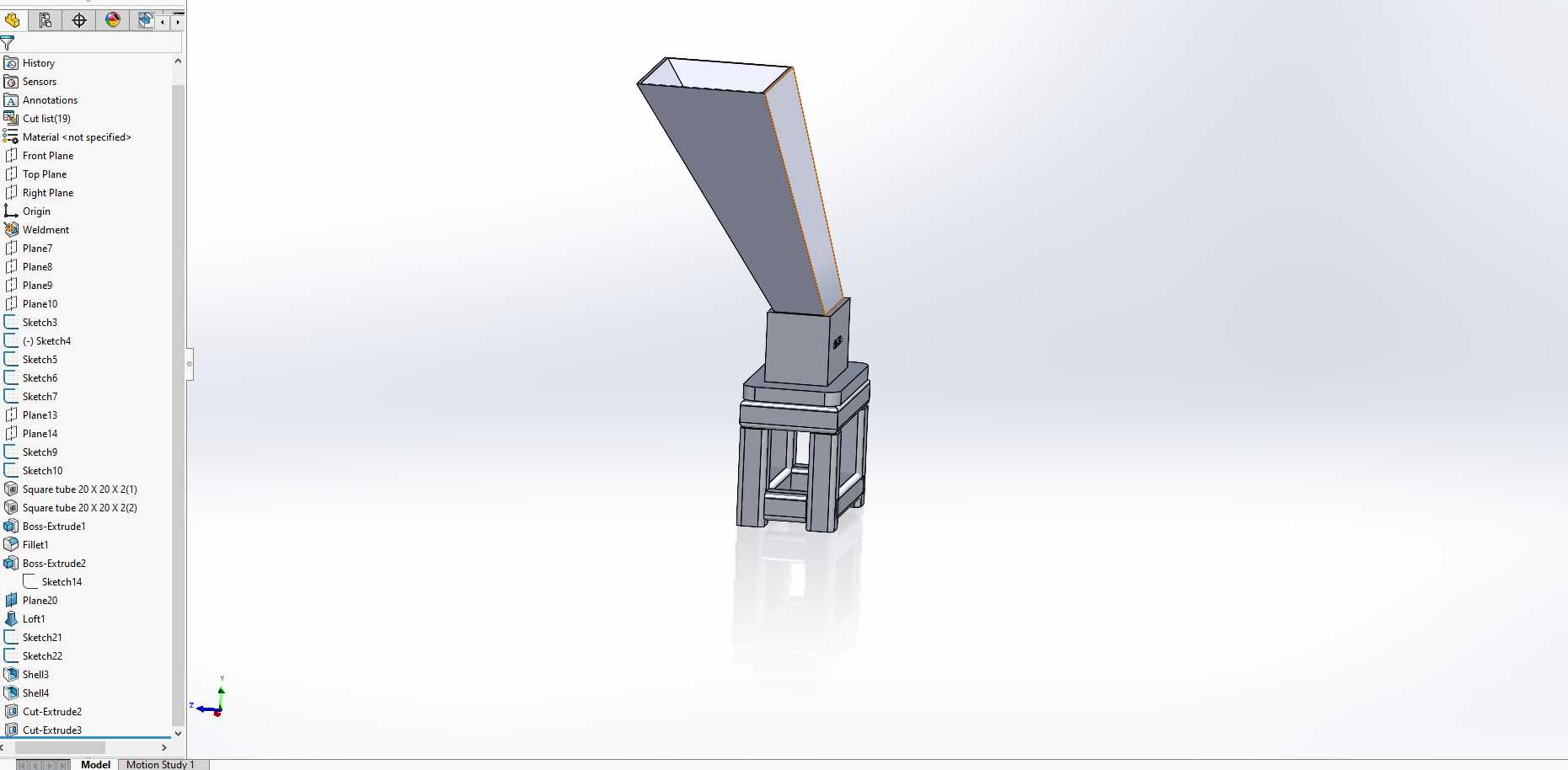

　　在普通车床的切削加工配套场景中，这类变径导料支撑结构常被用于棒料加工时的余料导出、切削碎屑定向收集，或是小型工装的承托定位，适配CA6140这类通用卧式车床的工位布局需求，可直接安装在机床床身侧方的预留安装位，无需对原有床身结构做打孔改造。从结构拆分来看，整个装置分为上部变径导料段、中部连接锁紧段、下部框架支撑段三个独立功能模块，上部导料段采用方变方的锥度过渡结构，进料端开口尺寸大于出料端，这种设计一方面可以扩大接料范围，避免棒料输送或者碎屑掉落时洒落到设备外侧，另一方面锥面结构可以让物料依靠自重顺滑滑落，不会在腔体内出现卡滞，导料段的壁厚做了均匀等厚处理，在SolidWorks建模时采用薄壁抽壳特征完成，内壁做了0.

　　5mm的拔模斜度，进一步降低物料滑动的摩擦阻力。中部连接段是整个结构的受力核心，上下分别通过止口定位与导料段、支撑座配合，侧面预留了锁紧螺钉孔位，安装时可以根据现场工位的接料高度需求，在一定范围内调整导料段的伸出角度，调整到位后拧紧紧定螺钉即可完成锁止，不需要额外做焊接固定，方便后期维护拆卸。下部的框架式支撑座采用方管拼接的镂空结构，相比整块实体支撑结构，在保证整体支撑刚度的前提下大幅降低了自身重量，四个支脚的底面做了共面处理，安装时可以直接贴合机床侧的安装基准面，支脚之间预留了足够的镂空空间，既可以容纳接料盒放置在导料段出料口正下方，也方便操作人员定期清理支撑区域堆积的切屑，避免细小铁屑卡入连接缝隙影响结构调节。

　　设计过程中首先明确了安装边界：整个装置的总高度控制在420mm以内，最大外轮廓宽度不超过120mm，避免伸出过长与车床的溜板箱、刀架运动路径产生干涉，导料段的进料端开口尺寸设置为80mm80mm，出料端尺寸为30mm30mm，锥段长度180mm，这个尺寸刚好适配CA6140车床加工常用的60mm以内棒料的余料导出需求，也能覆盖常规车削加工产生的卷状、粒状切屑的收集导送。连接段的外径设置为45mm，与支撑座顶部的安装孔采用H7/h6的间隙配合，既保证转动调节时的顺畅度，也不会因为配合间隙过大导致导料段出现晃动。支撑座的底部安装孔位间距与CA6140床身侧方的原有T型槽间距匹配，安装时可以直接采用T型螺栓完成固定，

　　不需要重新加工安装孔位。结构受力方面，整个装置主要承受导料段内物料的自重以及物料滑落时的冲击载荷，因此在连接段与支撑座的衔接位置做了加厚的法兰过渡，避免应力集中导致的结构断裂，框架支撑的横竖方管衔接处采用45度斜接的焊接结构建模，相比直角对接的结构抗扭刚度提升30%以上，即使长期承受切屑滑落的冲击也不会出现焊缝开裂的问题。实际应用中，这类结构除了用于车床的切屑、余料导送，也可以通过更换上部导料段的形状，适配磨床、铣床的工位排屑需求，下部的支撑框架也可以根据不同设备的安装面高度调整支脚长度，具备一定的通用适配性。建模过程中所有配合面都预留了合理的公差，装配时不会出现干涉问题，所有棱角位置都做了R2的圆角处理，避免安装调试时划伤操作人员，也减少了应力集中点，提升结构的长期使用稳定性。
