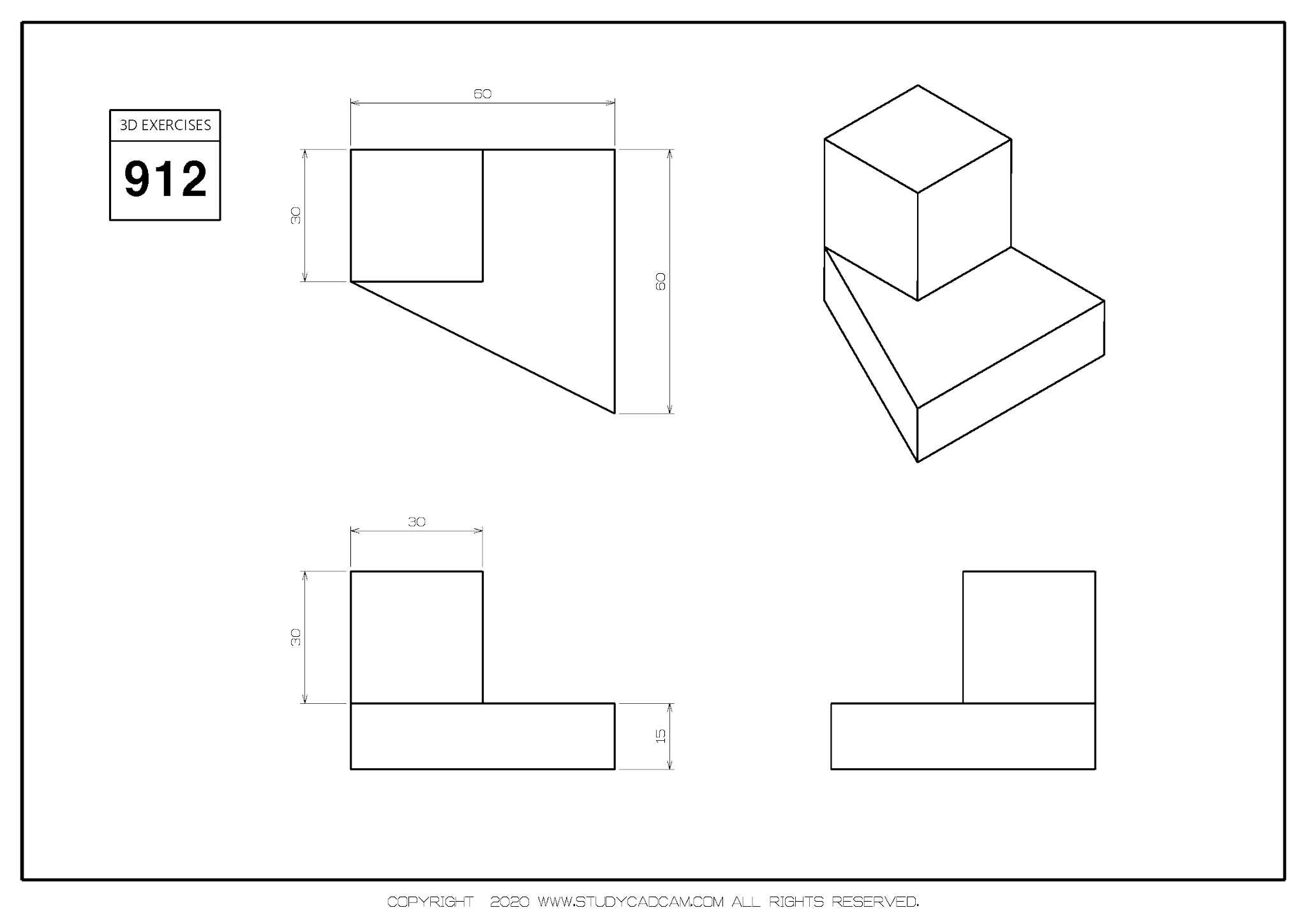

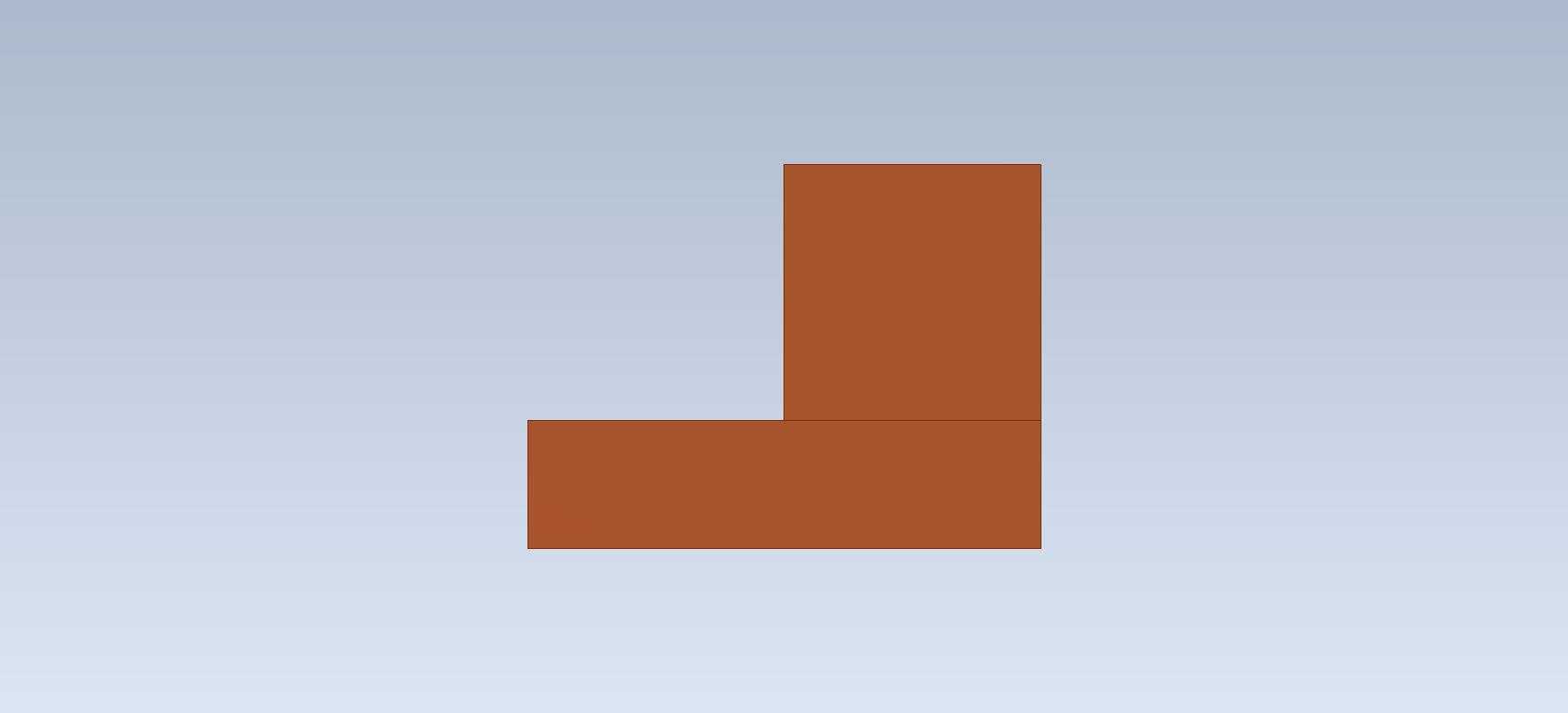

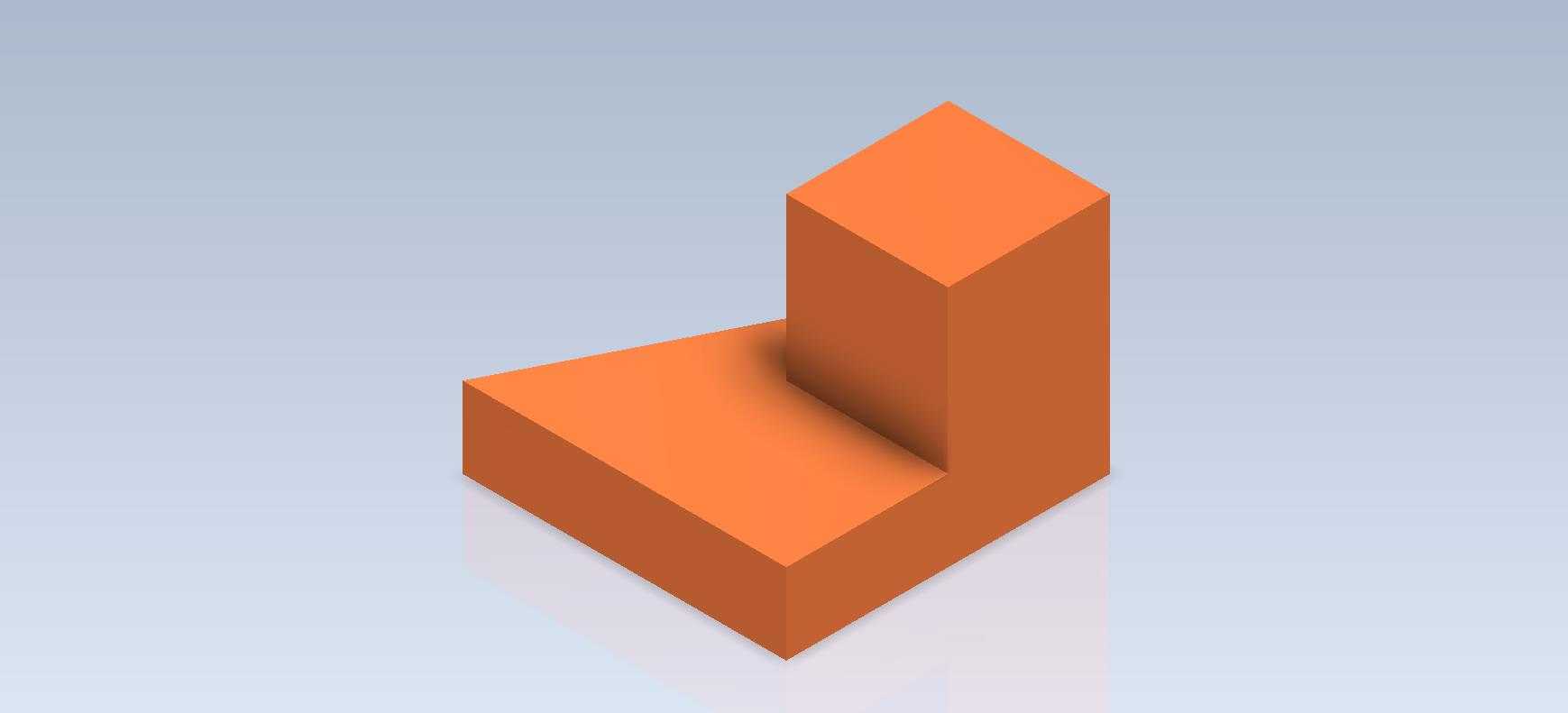

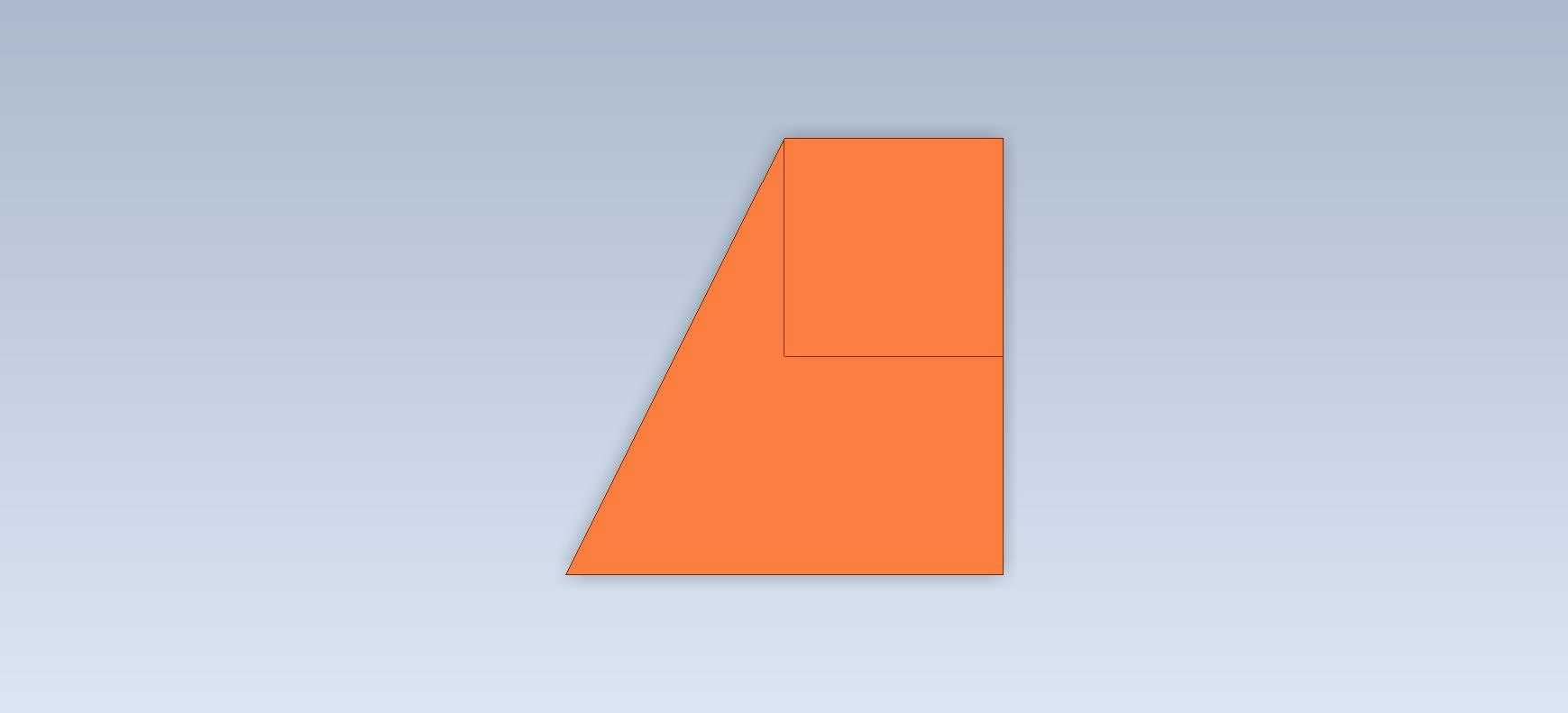

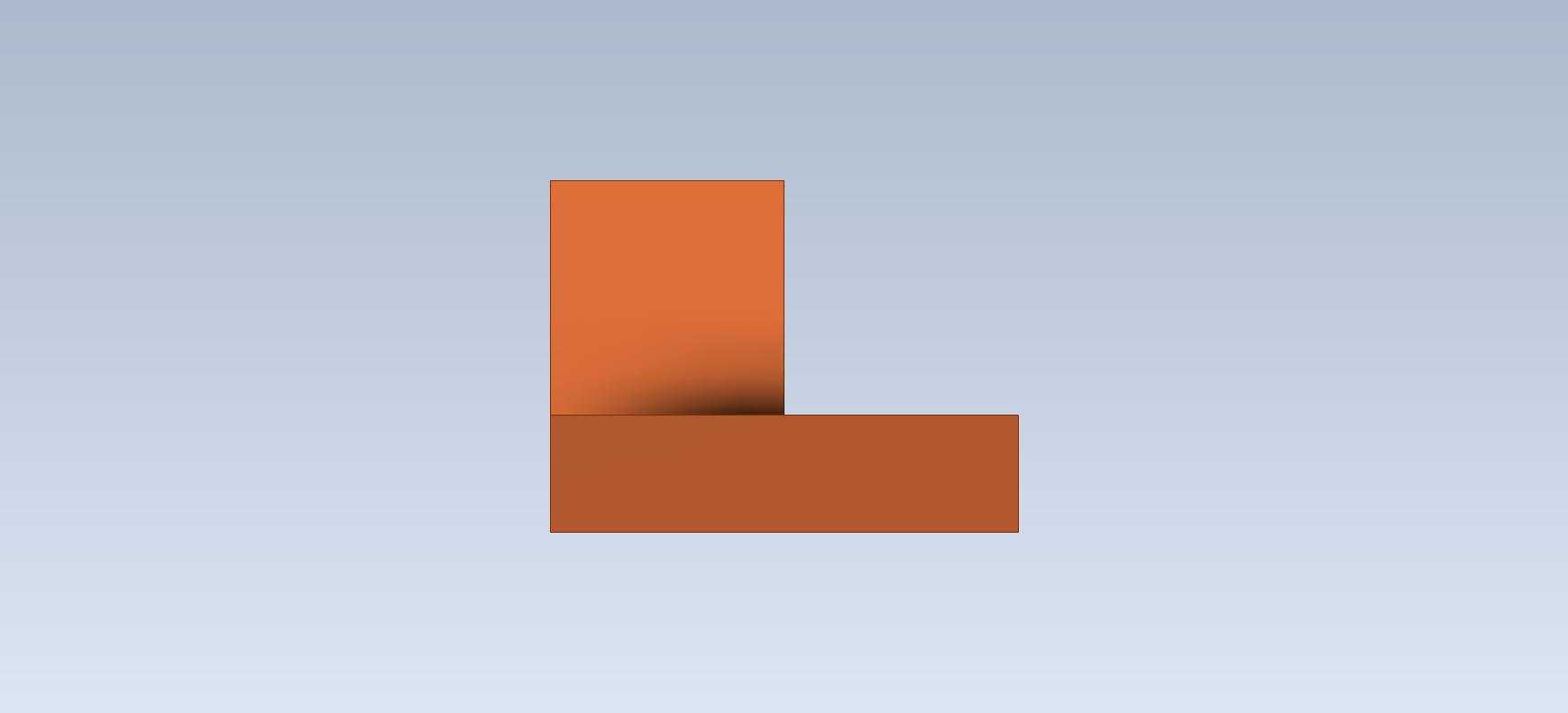

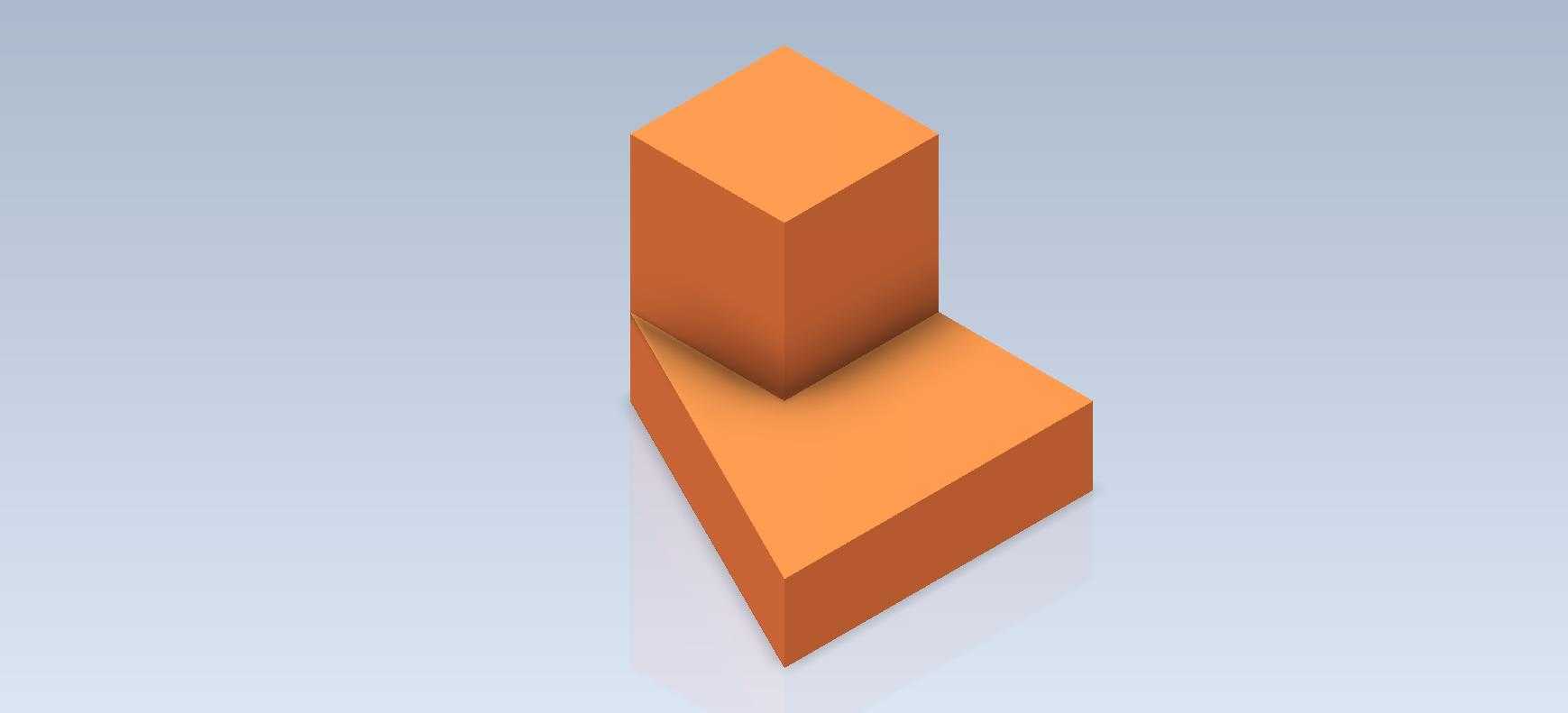

这类L型直角凸台结构是机械加工领域最常见的基础特征组合形式,广泛出现在机床夹具定位块、小型设备安装支座、工装承托垫块、流水线挡停块等实际工况场景中,是三维建模入门阶段必须掌握的拉伸、拔模、倒角、布尔运算等核心操作的典型练习载体,能帮助初学者快速建立三维空间的形体认知,理解从二维草图到三维实体的转化逻辑。
从实际应用场景来看,这类一体式直角凸台结构不需要额外拼接装配,不存在装配间隙带来的定位误差,常被用作轴类零件加工的侧向定位基准、小型气动元件的安装基座、钣金折弯工序的靠模基准,在普通车床、数控铣床的工装配置中,这类结构的垫块可以直接垫在工件下方调整装夹高度,凸台部分可以抵住工件的侧端面限制水平方向位移,不需要额外加装定位销,装夹效率比分体式垫块提升近四成。
在功能特性上,该构件采用一体式实心结构设计,整体刚性充足,承受垂直方向载荷时不会出现分体结构常见的接缝变形问题,直角衔接处做了微小的内圆角过渡,避免应力集中导致的根部开裂,同时外棱边保留了极小的倒角,去除加工毛刺的同时不会影响定位面的贴合精度。底部的大平面为主要安装贴合面,加工时需要保证平面度在0.02mm以内,才能保证安装后不会出现翘曲,上方凸台的垂直侧面为定位工作面,需要保证与底面的垂直度公差在0.015mm/100mm范围内,满足普通机加工的定位精度要求。
设计思路上,这类构件优先采用对称式布局思路,凸台的位置设置在底部基座的一侧端边,保证凸台的外侧立面与基座的侧立面齐平,既可以作为侧向定位的基准面,也能在多个垫块并排使用时实现侧面无缝拼接,适配不同长度的工件支撑需求。草图绘制阶段先绘制底部L型基座的外轮廓,通过单向拉伸得到基座实体后,再在基座上表面对应位置绘制凸台的矩形轮廓,二次拉伸得到凸台结构,之后对所有非工作面的棱边做0.5mm的倒角处理,对直角衔接的内角做R1的圆角过渡,避免热处理或者受力时出现应力开裂。整个建模过程不需要复杂的曲面操作,全部采用基础拉伸特征即可完成,能让初学者快速熟悉草图约束、特征拉伸、特征编辑的基础操作逻辑,理解机械零件中“基准优先、特征递进”的建模原则。
从外形尺寸与安装边界来看,这类练习构件的尺寸比例参考了实际工业场景中常用的小型定位垫块规格,底部基座的长宽比例控制在2:1左右,凸台的高度与基座的厚度比例约为3:2,整体尺寸控制在100mm级别的范围,既可以作为桌面级3D打印的练习样件,也可以直接按照比例放大后作为实际生产用的工装垫块。安装时底部基座需要完全贴合安装面,凸台的探出方向朝向待定位工件一侧,安装孔位可以根据实际使用需求在基座的空余平面上后续加工,不会破坏凸台的定位工作面,整体占用的安装空间较小,在狭小的机床工作台空间内也能灵活布置,不会和刀具、夹具其他部件产生运动干涉。在建模练习过程中,还可以通过调整凸台的位置、尺寸比例、倒角圆角参数,衍生出多种不同工况下的垫块结构,帮助学习者快速掌握参数化建模的调整逻辑,理解尺寸公差、形位公差在实际建模中的设置原则,避免出现建模特征与实际加工工艺脱节的问题。
- 上一篇:CA6140车床专用异形安装支撑构件
- 下一篇:爆破作业配套管道格栅承载结构设计
- 全部评论(0)
- 模板大小: 303.93 KB
- 售价:5金币
- 下载次数: 3
- 系统要求: Autodesk Inventor,Rendering
- 软件分类: 机床加工
