透明外壳二级圆柱齿轮减速箱结构展示

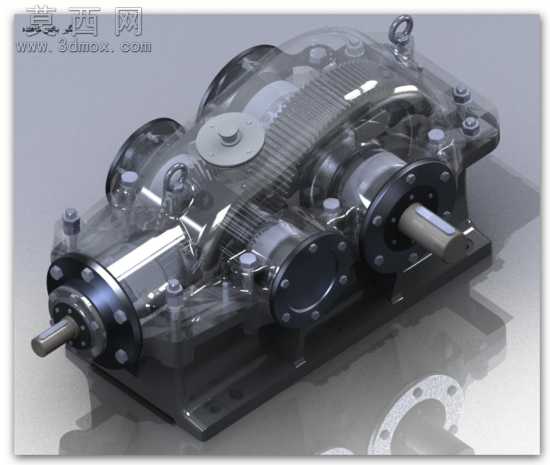

本作品为二级圆柱齿轮减速箱三维建模作品，采用半透明外壳的渲染方案直观呈现内部传动结构，建模过程严格遵循机械设计规范完成各部件的参数化构建。建模阶段首先完成输入轴、中间轴、输出轴的轴系零件设计，依据传动比匹配各级齿轮的模数、齿数、齿宽参数，完成直齿圆柱齿轮的齿廓精确建模，保证齿轮啮合的齿侧间隙、接触斑点符合传动设计要求；随后完成轴承、端盖、吊环、油塞、密封件等标准件与附件的建模，所有标准件均采用对应国标参数构建，保证装配尺寸的准确性。外壳部分采用剖视视角的半透明材质渲染，赋予壳体哑光半透工程塑料质感，内部齿轮、轴类零件赋予金属抛光材质，紧固件做发黑处理的材质区分，不同部件的材质差异清晰区分装配层级，同时保留外部安装底座、观察孔、吊耳等外部结构的完整呈现。装配过程严格按照实际装配工艺完成约束，轴系零件通过轴承与箱体孔位完成同轴约束，齿轮与轴通过键连接完成周向固定，端盖与箱体通过螺栓完成紧固约束，所有运动副保留合理的活动间隙，可直观展示动力从输入轴传入，经过两级齿轮减速增扭后从输出轴传出的完整传动路径。设计过程中充分考虑减速箱的实际使用需求，底座预留安装固定孔位，箱体顶部设置吊环方便吊装转运，端盖处设计密封结构防止润滑油泄漏，整体结构布局紧凑，传动路线清晰，半透明的展示方式无需拆解模型即可完整观察内部齿轮啮合状态、轴系支撑布局与各部件的装配关系，可用于机械原理教学、传动结构演示、产品方案展示等场景，建模过程中对齿轮啮合间隙、轴承安装位置、箱体壁厚等参数均做了合理性校验，保证结构设计符合通用减速箱的工程设计要求。
