工业级精密切割模具结构设计方案

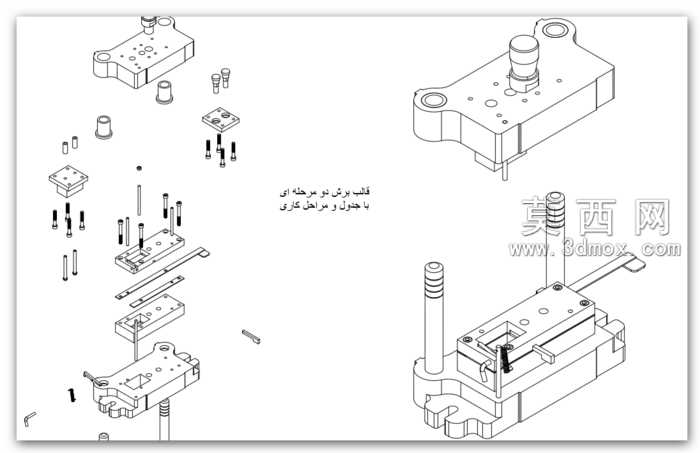

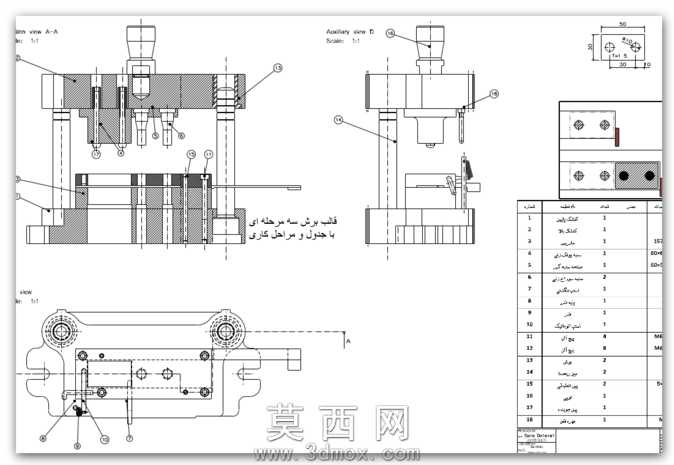

本套切割模具采用三维参数化建模方式完成全流程设计，建模过程中严格遵循机械加工公差配合标准，对所有零部件的装配间隙、配合精度进行了参数化约束，确保后续生产加工时各部件可实现精准装配。整体结构采用分层式模块化设计，从上至下依次排布模柄、上模座、凸模固定板、卸料板、凹模固定板、下模座等核心功能部件，各板件之间通过导柱导套组件实现精准导向，导柱采用阶梯式结构设计，与导套的配合公差控制在H7/h6区间，可有效承受冲压切割过程中的侧向力，避免凸凹模发生错位啃模问题。

建模阶段对所有标准件如内六角螺丝、定位销、矩形弹簧等均调用标准化零件库完成装配，同时针对切割工位的核心工作零件，即凸模与凹模刃口，单独进行了刃口角度、切割间隙的参数化设计，可根据待切割材料的厚度、材质属性快速调整间隙参数，无需重新绘制整体模型。卸料结构采用弹性卸料设计，弹簧排布位置经过力学仿真优化，确保卸料力均匀分布在待加工板材表面，避免切割完成后板材卡滞在凸模上，同时卸料板上设置有精准的定位凹槽，可对待加工板材实现快速定位，减少人工装夹找正的时间。

整体模型完成装配后进行了全局干涉检查，对所有存在运动干涉的部位进行了结构优化，同时模拟了模具上下合模的完整运动行程，验证了各部件在运动过程中无卡滞、无碰撞问题。材质配置方面，模座类部件默认配置45号钢材质，凸模、凹模等工作部件配置Cr12MoV合金工具钢材质，导柱导套配置轴承钢材质，标准件根据其功能属性配置对应标准材质，渲染阶段对不同材质的表面粗糙度、金属光泽度进行了参数调整，可直观区分不同功能部件的材质差异，方便后续加工时的材料选型与工艺编排。整套模具结构紧凑，导向精度高，维护拆装便捷，可适配小吨位冲床完成薄金属板材的精密切割加工工序。
