家用轿车前排驾驶舱内饰结构三维设计

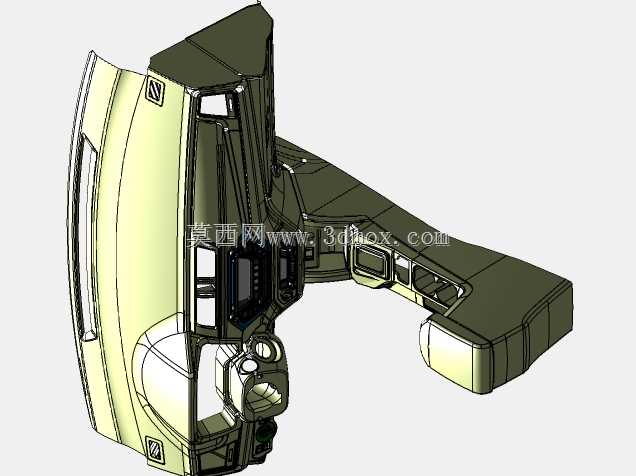

　　这套三维结构完整还原了家用燃油车型前排驾驶舱的全部内饰装配关系，覆盖从仪表台本体到周边附属件的所有安装配合细节，可直接用于整车内饰开发阶段的结构校验、人机工程验证以及配套零部件的开模参考。在实际整车开发流程中，驾驶舱内饰是乘员接触频次最高的部分，所有结构设计都需要同时满足装配精度、人机操作便利性、碰撞安全冗余以及NVH性能的多重要求，建模过程中完全按照量产车的实际装配层级搭建结构树，区分了硬质注塑基材、软质包覆层、金属安装支架、电子功能件等不同材质的部件边界，没有做简化合并处理。

　　从实际应用场景来看，该结构可用于新车型开发前期的内饰方案对标，也可作为汽车改装行业定制内饰件的设计基准，还能用于职业院校汽车构造课程的三维教学演示。建模时优先还原了各部件的安装定位基准：仪表台本体通过左右两侧的安装支架与车身前围板、A柱下内饰板的安装点完全对齐，所有卡扣位置、螺栓固定孔位都按照量产车型的通用设计规范预留，匹配常见的5mm规格塑料卡扣以及M6螺栓固定的安装标准，安装面的贴合公差控制在0.5mm以内，避免后期装配出现面差超差、卡扣安装不到位的问题。

　　功能特性层面，结构中完整保留了所有操作部件的运动空间边界：方向盘的转动行程没有与周边仪表台、转向柱护罩产生干涉，换挡杆的各个挡位切换行程与周边中控面板、扶手箱前端的安全距离符合人机操作要求，所有空调出风口的调节叶片转动范围、中控按键的按压行程、手套箱的开启角度都做了对应结构预留，甚至连仪表台下方的制动踏板、加速踏板与内饰护板的安全间隙都按照实车标准还原，避免出现操作干涉的问题。座椅部分的结构还原了坐垫、靠背的型面弧度，以及座椅滑轨的安装位置，前后调节行程预留了240mm的通用设计范围，靠背角度调节的转动轴位置也与实车安装点对齐，能够满足不同身高驾乘人员的坐姿调整需求。

　　设计思路上完全遵循量产车内饰的开发逻辑，没有做概念化的夸张造型：仪表台的上沿做了哑光防眩目处理的结构预留，避免前挡风玻璃出现反光影响驾驶视线；中控区域的操作按键全部布置在驾驶员伸手可及的范围内，常用的空调控制、多媒体控制按键距离方向盘中心的距离不超过300mm，符合驾驶员操作的人机工程要求；门板内饰的扶手高度与中央扶手箱的高度差控制在20mm以内，保证驾乘人员长时间放置手臂的舒适度；所有内饰件的边缘都做了R3以上的圆角处理，避免尖锐边角在车辆发生碰撞时对乘员造成二次伤害。

　　外形尺寸与安装边界方面，整套驾驶舱内饰的横向宽度为1480mm，匹配常见的A级家用车车身宽度，仪表台前端到前排座椅靠背最后端的纵向深度为1260mm，垂直方向从车内地板到仪表台最高点的高度为720mm，所有部件的安装边界都与白车身的前排安装点完全匹配，不需要额外做结构修改就可以适配同平台的多款车型。建模过程中还考虑了线束、空调风道的布置空间，在仪表台本体与前围板之间预留了80-120mm的空腔，用于布置仪表线束、空调风道以及转向柱等部件，避免后期装配出现线束挤压、风道漏风的问题。门板内饰部分的结构预留了玻璃升降器开关、内拉手、车门扶手的安装位置，与车门钣金的安装卡扣位置完全对齐，装配后与仪表台侧端的面差控制在1mm以内，间隙均匀度符合量产车的外观质量要求。
